2014 Peugeot Bipper Manuale del proprietario (in Italian)

55
1
ALL'AVVIAMENTO



Cambio e volante







PARTENZA ASSISTITA IN SALITA


Parte integrante del sistema ESP, facilita
l'avviamento in salita/discesa, bloccando
il veicolo per circa 2 secondi, e lasciando
il tempo di passare dal pedale del freno a
quello dell'acceleratore.
Questa funzione è attiva solo quando:


- il veicolo è completamente immobilizzato
con il pedale del freno premuto,

- il motore è avviato,

- la pendenza è superiore al 5%.
Funzionamento

In salita, con motore avviato e veicolo
fermo, quest'ultimo rimane immobilizzato
per un istante non appena si rilascia il
pedale del freno:


- se il cambio manuale è in prima o in folle,

- se il cambio manuale pilotato è in A
o in M
.



In discesa, a veicolo fermo, motore
avviato e con la retromarcia inserita,
il veicolo rimane immobilizzato per un
istante al rilascio del pedale del freno.


Dopo 2 secondi dall'avviamento, il
sistema si disattiva automaticamente,
riducendo progressivamente la pressione di
frenata. In questa fase è possibile sentire
il rumore tipico dello "stacco" dei freni, che
indica che il veicolo sta per muoversi.
Non scendere dal veicolo durante
la fase di immobilizzo temporaneo
del sistema di partenza assistita in salita/
discesa.
Se si deve scendere dal veicolo a motore
avviato, inserire manualmente il freno di
stazionamento. Quindi verificare che la spia
del freno di stazionamento sia accesa in
modo fisso sul quadro strumenti.

Anomalia di funzionamento
Queste spie si accendono sul
quadro strumenti in presenza di
un malfunzionamento del sistema.
Rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato per
una verifica del sistema.
In modalità STOP della funzione
Stop & Start, la partenza assistita in
salita/discesa non è attiva.

56



Cambio e volante



- con cambio manuale
, a veicolo fermo,
portare la leva del cambio al punto morto,
poi rilasciare il pedale della frizione,

- con cambio manuale pilotato,
a veicolo
fermo, tenere il pedale del freno premuto.
Casi particolari : modalità STOP non
disponibile
La modalità STOP non si attiva quando :


- la porta del guidatore è aperta,

- la cintura di sicurezza del guidatore è
sganciata,

- la retromarcia è inserita,

- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
rigenerazione del filtro antiparticolato,
assistenza alla frenata, temperatura
esterna...) lo richiedono per assicurare il
controllo del sistema.
In questo caso il display del quadro
strumenti mostra un messaggio,
accompagnato dalla spia "S"
, che
lampeggia per qualche secondo e
poi si spegne.

Questo funzionamento è del tutto
normale.










STOP & START

Il sistema Stop & Start mette il motore
temporaneamente in stand by - modalità
STOP - durante le fasi di sosta nel traffico
(semafori rossi, code, altro...). Il motore si
riavvia automaticamente - modalità START -
quando si desidera ripartire. Il riavviamento
si effettua in maniera istantanea, rapida e
silenziosa.
Perfettamente adatto all'utilizzo urbano,
lo Stop & Start permette di diminuire il
consumo di carburante, le emissioni di gas
inquinanti e il livello sonoro a veicolo fermo.

Funzionamento


Passaggio in modalità STOP del motore
La spia "S"
si accende sul quadro
strumenti e il motore si mette in
stand-by : L'arresto automatico del motore è
possibile solo quando si superano
i 10 km/h, per evitare arresti ripetuti del
motore quando si circola a bassissima
velocità.
In modalità STOP della funzione
Stop & Start, la partenza assistita in
salita/discesa non è attiva.
Non allontanarsi mai dal veicolo senza
aver interrotto il contatto con la chiave.
Non effettuare mai rifornimenti
di carburante quando il motore
è in modalità STOP ; interrompere
tassativamente il contatto con la chiave.

57
1
ALL'AVVIAMENTO



Cambio e volante


Casi particolari : attivazione automatica
della modalità START
La modalità START si attiva
automaticamente quando :


- il veicolo si trova non frenato in
pendenza,

- il motore è spento da circa 3 minuti, con
la funzione Stop & Start,

- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza in frenata, regolazione della
climatizzazione...) lo richiedono per
assicurare il controllo del sistema o del
veicolo.
Per un corretto utilizzo
Con cambio manuale in modalità STOP, in
caso di inserimento di una marcia senza
aver premuto completamente il pedale
della frizione, il riavviamento del motore
e la ripartenza del veicolo potrebbero non
avvenire.
Si accende una spia o appare un messaggio
sul quadro strumenti per ricordare di
premere a fondo il pedale della frizione al
fine di garantire il riavviamento.
Con il motore in modalità STOP, se il
guidatore slaccia la cintura di sicurezza e
apre una delle porte anteriori, il riavviamento
del motore è possibile solo con la chiave di
contatto. Questa situazione è indicata da un
segnale sonoro e dal lampeggiamento della
spia di servizio, insieme a un messaggio sul
display del quadro strumenti.
Se dopo un riavviamento automatico in
modalità START il guidatore non effettua
nessuna azione sul veicolo nei 3 minuti
successivi, il sistema spegne definitivamente
il motore. Il riavviamento è possibile solo
con la chiave di contatto.

Passaggio in modalità START del motore
La spia "S"
si spegne e il motore
si riavvia :


- con cambio manuale
, premere il pedale
della frizione,

- con cambio manuale pilotato
:


●
leva delle marce in posizione A
o M
,
rilasciare il pedale del freno,

●
oppure inserire la retromarcia.

In questo caso il display del quadro
strumenti mostra un messaggio;
la spia "S"
lampeggia per qualche
secondo e poi si spegne.

Questo funzionamento è del tutto
normale.
In modalità STOP, un'azione sulla leva
del cambio manuale pilotato provoca il
riavviamento del motore permettendo
così di anticiparlo.
In caso di arresto automatico del
motore in pendenza, dal momento
che la funzione partenza assistita in salita/
discesa è attiva solo con motore avviato,
prima di rilasciare il pedale del freno è
necessario riavviare il motore inserendo una
marcia.

58



Cambio e volante



Disattivazione


Per privilegiare il confort climatico,
disattivare la funzione Stop & Start per
permettere il funzionamento continuo
dell'aria condizionata.
Il sistema conserva dopo l'avviamento
del motore con la chiave, lo stesso
stato (attivo o non attivo) che aveva
prima dell'ultimo spegnimento del
motore.
In qualsiasi momento, premere il comando
"S-OFF"
per disattivare il sistema.
Questo è segnalato dall'accensione della
spia sul comando, accompagnato da un
messaggio sul display del quadro strumenti.
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente.

Anomalia di funzionamento
Manutenzione

In caso di anomalia di
funzionamento, il sistema Stop &
Start si disattiva e queste spie si
accendono sul quadro strumenti,
accompagnate da un messaggio
sul display del quadro strumenti.
Far verificare dalla rete
PEUGEOT o da un riparatore
qualificato.
In caso di anomalia in modalità STOP, è
possibile riavviare il motore premendo a
fondo il pedale della frizione o portando la
leva delle marce in folle. Prima di qualsiasi intervento nel vano
motore, interrompere tassativamente il
contatto con la chiave, per evitare il rischio
di ferite conseguenti ad un'attivazione
automatica della modalità START.
Questo sistema necessita di una
batteria con tecnologia e caratteristiche
specifiche (riferimenti disponibili presso
la rete PEUGEOT o presso un riparatore
qualificato).
Il montaggio di una batteria non referenziata
da PEUGEOT comporta dei rischi di
malfunzionamento del sistema.
Il sistema Stop & Start richiede
una tecnologia avanzata. Qualsiasi
intervento necessita una qualifica particolare
che la rete PEUGEOT garantisce.


Riattivazione

Premere nuovamente il comando "S-OFF"
.
Il sistema è nuovamente attivo ; questo è
segnalato dallo spegnimento della spia sul
comando e da un messaggio sul display del
quadro strumenti.

60


Dimensioni

61
2


Dimensioni


CARATTERISTICHE TECNICHE

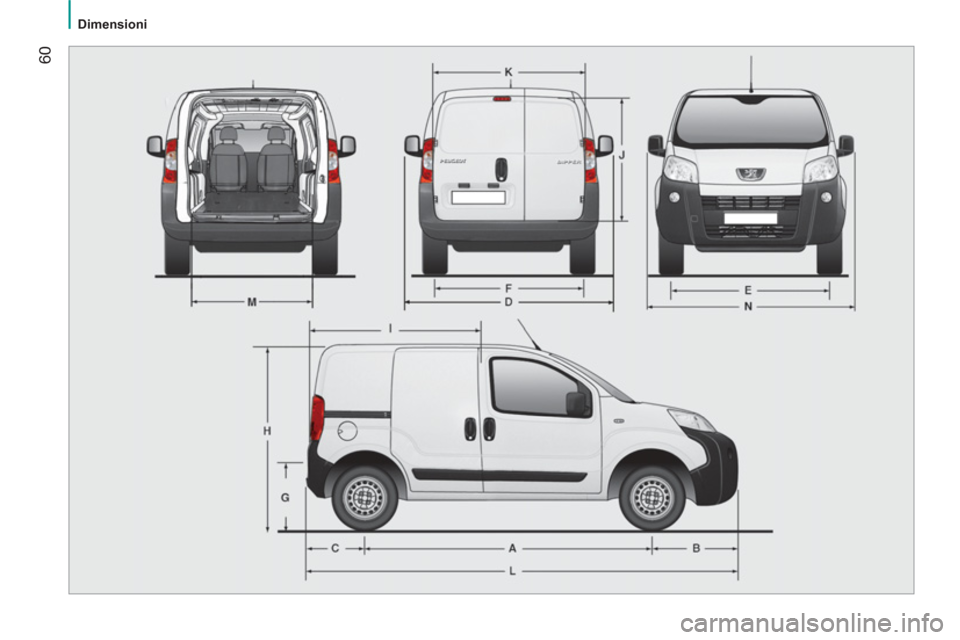

DIMENSIONI

Il furgone "L1" è il modello standard, è prevista un'opzione "L2 Pack Pratique" commercializzata secondo i Paesi di destinazione:




Furgone (in mm)



L1
L2 (Pack Pratique)
L Lunghezza massima
3 864
3 881
H Altezza massima

1 721
1 742


Altezza con barre del tetto
1 782
1 803
A Passo

2 513
B Sbalzo anteriore

760
777
C Sbalzo posteriore

591
D Larghezza massima

2 019
Larghezza (con retrovisori ripiegati)
1 816
E Larghezza carreggiata anteriore
1 469
1 464
F Larghezza carreggiata posteriore

1 465
G Altezza della soglia di carico
527
544
I Lunghezza pianale interno

1 523
J Altezza interna massima di carico

1 205
K Larghezza interna massima (a 10 cm dal pianale)
1 473
M Larghezza interna tra i passaruota

1 046


Volume (m
3 )

2,5

62


Dimensioni
