2014 Peugeot Bipper Kezelési útmutató (in Hungarian)

167
7
GYORS SEGÍTSÉG


Motortér



Dízelmotor

MOTORTÉR




1.
Első ablakmosó-folyadék tartály.

2.
Biztosítékdoboz.

3.
Motor hűtőfolyadék-tartály.

4.
Fék- és tengelykapcsoló-folyadék
tartály.

5.
Légszűrő.

6.
Olajszintmérő pálca.

7.
Motorolaj-betöltő nyílás.

8.
Kormányszervo-folyadék tartály.

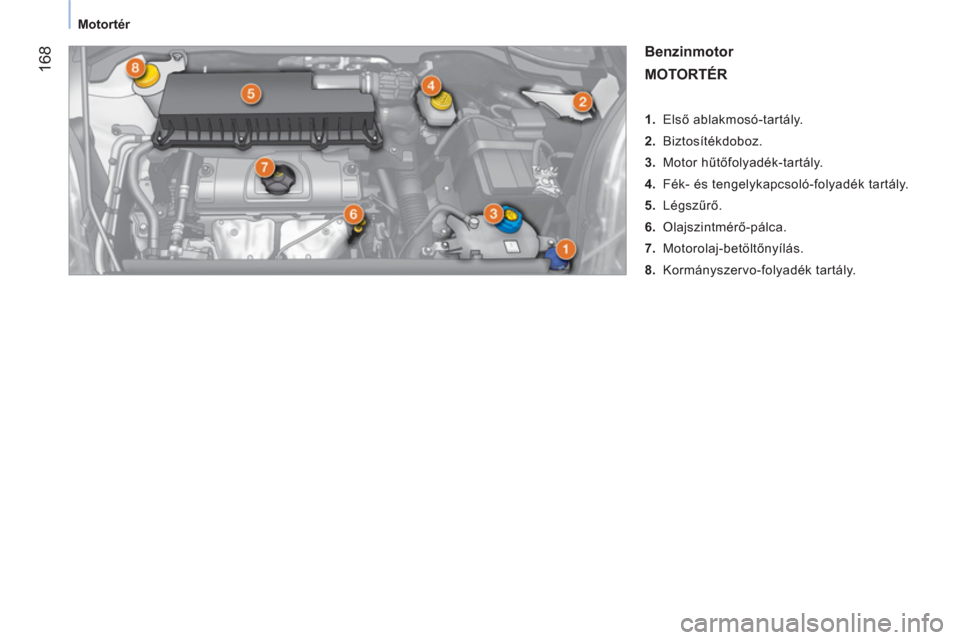

168


Motortér



Benzinmotor

MOTORTÉR




1.
Első ablakmosó-tartály.

2.
Biztosítékdoboz.

3.
Motor hűtőfolyadék-tartály.

4.
Fék- és tengelykapcsoló-folyadék tartály.

5.
Légszűrő.

6.
Olajszintmérő-pálca.

7.
Motorolaj-betöltőnyílás.

8.
Kormányszervo-folyadék tartály.

169
7
GYORS SEGÍTSÉG



Folyadékszintek


Ezek a műveletek a gépjármű
megfelelő üzemképességének
érdekében elvégzendő rendszeres
karbantartások részét képezik. Tekintse
meg a vonatkozó előírásokat a PEUGEOT
hálózatban vagy egy szakszervizben, vagy
tanulmányozza a fedélzeti dokumentációt
tartalmazó tasakban található szerviz- és
garanciafüzetet.
FOLYADÉKSZINTEK


Olajszint

Rendszeresen ellenőrizze, és szükség
esetén két olajcsere között is végezze el a
szint feltöltését (a maximális olajfogyasztás
1000 km-en 0,5 l). Az ellenőrzést a
szintmérő pálca segítségével a gépkocsi
vízszintes helyzetében, hideg motornál
végezze.

Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:

A
= max.
Ha a szint túllépi ezt a
jelet, forduljon a PEUGEOT
hálózathoz vagy egy
szakszervizhez.

B
= min.
A szint soha ne kerüljön a
jel alá.
A motor és a környezetvédelmi
berendezések megfelelő működésének
biztosítása érdekében ne keverjen
adalékanyagokat a motorolajba.
Olajcsere


Fékfolyadékszint

A cserét szigorúan a gyártó karbantartási
tervének megfelelő időközönként kell
elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI
és MAXI
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a PEUGEOT
hálózatban vagy egy szakszervizben.


Visszajelzések

A műszerfali visszajelzések
segítségével történő ellenőrzés
ismertetését az 1. fejezet "Vezetőhely"
című részében találja. Szigorúan a megadott időközönként és
a gyártó karbantartási útmutatójában
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. Tekintse meg
a vonatkozó előírásokat a PEUGEOT
hálózatban vagy egy szakszervizben.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximumszintet soha ne lépje
túl).
A motorháztető lezárása előtt gondosan
csavarja vissza a tartály kupakját.

170



Folyadékszintek



Hűtőfolyadékszint

Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon. Ellenkező
esetben fennáll a motor súlyos
károsodásának a veszélye. Meleg motor
esetén a hűtőfolyadék hőmérsékletét a
motorventilátor szabályozza. Ez lekapcsolt
gyújtás esetén is működésbe léphet;
sőt, mivel a hűtőkör nyomás alatt van,
a beavatkozás előtt a motor leállítását
követően várjon legalább egy órát.

Feltöltés
A szintnek a tágulási tartályon látható
MINI
és MAXI
jelzések között kell lennie.
Ha a betöltött folyadék mennyisége
meghaladja az 1 litert, ellenőriztesse a
hűtőkört a PEUGEOT hálózatban vagy egy
szakszervizben.



Kormányszervofolyadék-szint

Vízszintes talajon álló gépjárművön,
hideg motornál ellenőrizze. Csavarja ki
a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI
és
MAXI
jelzések között kell lennie.


Ablakmosófolyadék-szint

Az optimális tisztítóhatás elérése és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez soha nem
szabad vizet használni. A PEUGEOT
hálózatban kapható termékek használatát
javasoljuk.
A tartály űrtartalma: kb. 3 liter. Az esetleges égési sérülések megelőzése
érdekében a nyomás csökkentéséhez
először fordítsa el a hűtősapkát két
fordulattal. Amikor a nyomás lecsökkent,
vegye le a hűtősapkát és egészítse ki
hűtőfolyadékkal a folyadékszintet.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a PEUGEOT
hálózatban vagy egy szakszervizben.

Elhasználódott anyagok

Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre káros
anyagokat tartalmaz, és rendkívül maró
hatású.
Az elhasználódott olajat, fékfolyadékot vagy
hűtőfolyadékot ne a csatornarendszerbe
vagy a földre öntse, hanem a PEUGEOT
hálózatban vagy a begyűjtésükre
szakosodott szervezeteknél erre a célra
rendszeresített konténerekbe.

171
7
GYORS SEGÍTSÉG



Ellenőrzések


ELLENŐRZÉSEK


A gázolajszűrőbe került víz
eltávolítása
Ha ez a visszajelzés kigyullad,
feltétlen tisztítsa meg a szűrőt.
Egyébként rendszeresen, az
olajcserék alkalmával végezze el
ezt a műveletet.
A víz eltávolításához csavarja ki az
ürítőcsavart vagy a szűrő alján található
vízérzékelő szondát. Várja meg, amíg az
összes víz elfolyik. Csavarja vissza az
ürítőcsavart vagy a vízérzékelő szondát.
A HDI motorok fejlett technológiával
készülnek. Valamennyi beavatkozás
különleges szakértelmet igényel, amellyel a
PEUGEOT hálózat munkatársai garantáltan
rendelkeznek.


Akkumulátor

A téli időszak közeledtével ellenőriztesse az
akkumulátort a PEUGEOT hálózatban vagy
egy szakszervizben.


Légszűrő és utastéri szűrő

A beszennyeződött utastéri szűrő miatt
csökkenhet a légkondicionáló rendszer
teljesítménye, és kellemetlen szagok
keletkezhetnek. A csere gyakoriságára
vonatkozó információkat a szerviz- és
garanciafüzetben találja.
Ha a környezeti viszonyok (poros levegő,
stb.) és a használati körülmények (városi
forgalom, stb.) szükségessé teszik, kétszer
gyakrabban hajtsa végre a cserét. Ld. 7.
fejezet, "Motortér" c. rész.


Fékbetétek

A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése még
a gépkocsi időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett
szivárgás, a fékfolyadék szintjének
csökkenése a fékbetétek kopására
figyelmeztet.


A féktárcsák és a fékdobok állapota

A féktárcsák és fékdobok kopásának
ellenőrzésével kapcsolatos valamennyi
információért forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.


Parkolófék

Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén a
két időszakos vizsgálat között is el kell
végeztetni a beállítást.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.


Olajszűrő

Cseréjét rendszeresen végezze el a
karbantartási tervnek megfelelően.




A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális tulajdonságokkal rendelkező,
12 voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy kikötését
kizárólag a PEUGEOT hálózatban vagy egy
szakszervizben szabad elvégeztetni.

172



Ellenőrzések







Mechanikus sebességváltó

A sebességváltó nem igényel karbantartást
(nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozó tudnivalókat a
szerviz- és garanciafüzetben találja.
A legfontosabb folyadékszintek
és bizonyos alkatrészek - a
gyártó karbantartási terve
szerinti - ellenőrzésének elvégzéséhez
tanulmányozza a gépjárműve motortípusára
vonatkozó oldalakat a szerviz- és
garanciafüzetben.
Kizárólag a PEUGEOT által ajánlott, vagy
azokkal azonos minőségi mutatókkal és
műszaki jellemzőkkel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális működésének
érdekében a PEUGEOT válogatott, speciális
termékek használatát javasolja.
Az elektromos berendezések károsodásának
elkerülése érdekében a motortér
tisztításához tilos nagynyomású vízsugarat
használni.
A gépjármű mosása után nedvesség,
illetve télen jég képződhet a féktárcsákon
és -betéteken, így csökkenhet a fékezés
hatékonysága. A fékek kiszárításához és
jégmentesítéséhez lépjen többször óvatosan
a fékpedálra.





Részecskeszűrő (1,3 HDi 75)

A katalizátor kiegészítéseként a
részecskeszűrő nagymértékben hozzájárul
a levegő minőségének megőrzéséhez
azáltal, hogy megköti a nem tökéletesen
elégett anyagokat. Így nem távozhat fekete
kipufogógáz a rendszerből.
A kipufogóban elhelyezett szűrő
összegyújti a széntartalmú részecskéket.
A motor vezérlő és ellenőrző elektronikája
automatikusan gondoskodik e
részecskék rendszeres időközönként
történő elégetéséről (a részecskeszűrő
regenerálása).
A regenerálási folyamat beindítása az
összegyűlt részecskék mennyiségétől és a
gépjármű használati körülményeitől függ.
A folyamat közben bizonyos jelenségek
észlelhetők - az alapjárat emelkedése,
a motorventilátor-egység bekapcsolása,
fokozott füstképződés és a hőmérséklet
megemelkedése a kipufogóban -, de ezek
sem a gépjármű működésére, sem a
környezetre nincsenek hatással.
Ha a gépkocsit hosszú ideig járatta alacsony
sebességgel vagy alapjáraton, előfordulhat,
hogy gyorsításkor gőz távozik a kipufogóból.
Ez semmiféle káros hatással nincs a
gépkocsi működésére vagy a környezetre.
A részecskeszűrő telítődése/regenerálása
Eltömődés veszélye esetén
a műszercsoport kijelzőjén
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés.
A vészjelzés akkor jelenik meg, ha a
részecskesz
űrő kezd telítődni (különösen
hosszúra nyúlt városi vezetés: alacsony
sebesség, forgalmi dugók stb. esetén).
A s zűrő regenerálásához – amint a forgalmi
körülmények és a közlekedési szabályok
lehetővé teszik – haladjon legalább
60 km/h-s sebességgel, 2000 ford./perc-nél
nagyobb motorfordulatszámmal
kb. 15 percen keresztül (amíg ki nem alszik
a visszajelzés és/vagy el nem tűnik a
figyelmeztető üzenet).
A s zűrő teljes regenerálódása előtt
lehetőleg ne állítsa le a motort, mert a
többszöri megszakítás a motorolaj idő előtti
elhasználódásához vezethet. A regenerálás
álló gépjárműnél történő befejezése nem
tanácsos.

Működési rendellenesség
Ha a vészjelzés továbbra is fennáll, ne
hagyja figyelmen kívül a figyelmeztetést,
ami azt jelzi, hogy a kipufogórendszer/
részecskeszűrő együttesében valahol hiba
lépett fel.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.






Vezérelt mechanikus sebességváltó

A sebességváltó nem igényel karbantartást
(nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozó információkat a
szerviz- és garanciafüzetben találja.
A kipufogóban uralkodó magas
hőmérséklet miatt, mely a
részecskeszűrő normál működéséből fakad,
a tűzveszély elkerülése végett ne parkoljon
gyúlékony anyagot tartalmazó felületen
(füvön, avaron, fenyőtű borította talajon
stb.).

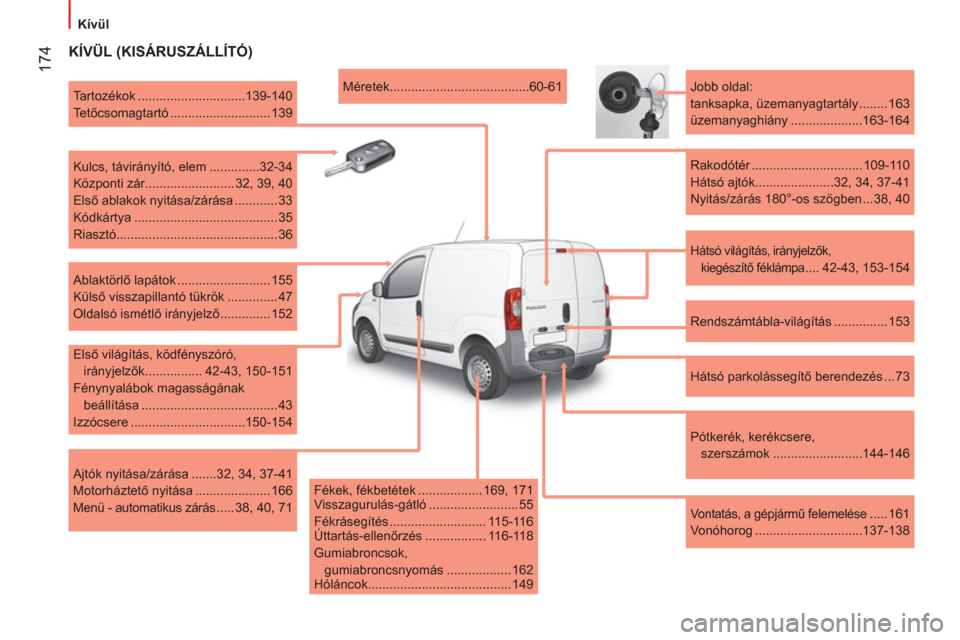

174



Kívül




KÍVÜL (KISÁRUSZÁLLÍTÓ)

Hátsó világítás, irányjelzők,
kiegészítő féklámpa
.... 42-43, 153-154
Jobb oldal:
tanksapka, üzemanyagtartály ........ 163
üzemanyaghiány ....................163-164

Rakodótér ............................... 109-110
Hátsó ajtók......................32, 34, 37-41
Nyitás/zárás 180°-os szögben ... 38, 40

Rendszámtábla-világítás ............... 153

Hátsó parkolássegítő berendezés ... 73

Pótkerék, kerékcsere,
szerszámok .........................144-146

Vontatás, a gépjármű felemelése ..... 161
Vonóhorog ..............................137-138
Méretek.......................................60-61

Tartozékok ..............................139-140
Te tőcsomagtartó ............................ 139

Kulcs, távirányító, elem ..............32-34
Központi zár......................... 32, 39, 40
Első ablakok nyitása/zárása ............ 33
Kódkártya ........................................ 35
Riasztó............................................. 36

Ablaktörlő lapátok .......................... 155
Külső visszapillantó tükrök .............. 47
Oldalsó ismétlő irányjelző .............. 152

Első világítás, ködfényszóró,
irányjelzők ................ 42-43, 150-151
Fénynyalábok magasságának
beállítása ...................................... 43
Izzócsere ................................150-154

Ajtók nyitása/zárása .......32, 34, 37-41
Motorháztető nyitása ..................... 166
Menü - automatikus zárás ..... 38, 40, 71

Fékek, fékbetétek .................. 169, 171
Visszagurulás-gátló ......................... 55
Fékrásegítés ........................... 115-116
Úttartás-ellenőrzés ................. 116-118
Gumiabroncsok,
gumiabroncsnyomás .................. 162
Hóláncok........................................ 149
