2014 Peugeot Bipper Инструкция по эксплуатации (in Russian)

63
2



Габаритные размеры


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


"Комби" , мм



Стандартный

Вседорожный

L Габаритная длина
3 959
3 970
H Габаритная высота
1 721
1 742
Высота с багажными дугами на крыше
1 782
1 803
A Колесная база

2 513
B Передний свес

855
866
C Задний свес

591
D Габаритная ширина

2 019
Ширина (со сложенными зеркалами)
1 816
E Колея передних колес


1 464
F Колея задних колес

1 465
G Высота порога грузового отделения
527
544
I Длина грузового отделения (с задним диваном)
743
Длина грузового отделения (задний диван сложен книжкой)
1 130
J Максимальная высота груза (под задней полкой)
592
K Максимальная ширина грузового отделения (в 10 см от пола)
1 473
M Ширина грузового
отделения между колесными арками
1 046

64

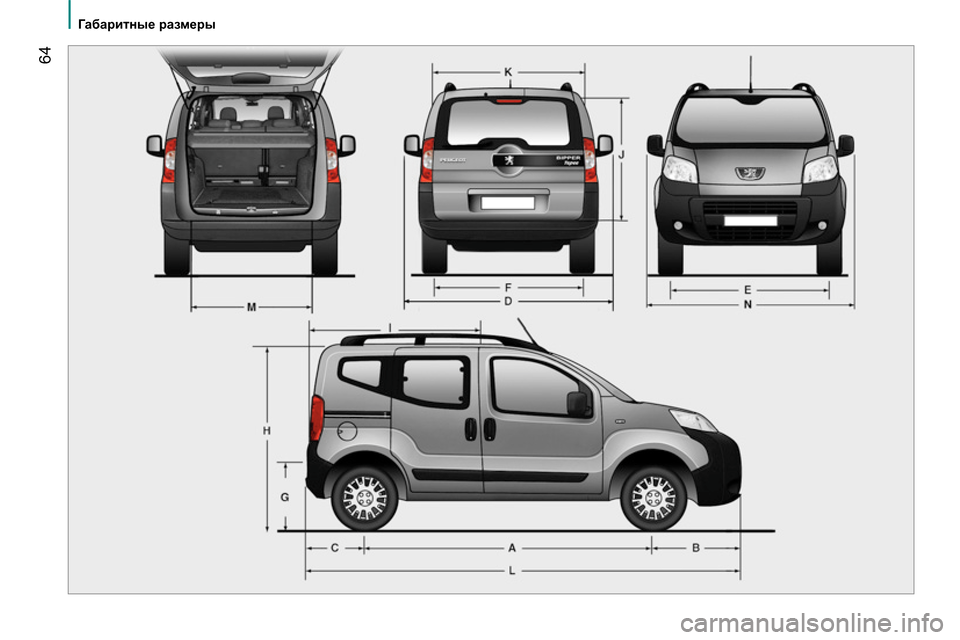

Габаритные размеры

65
2

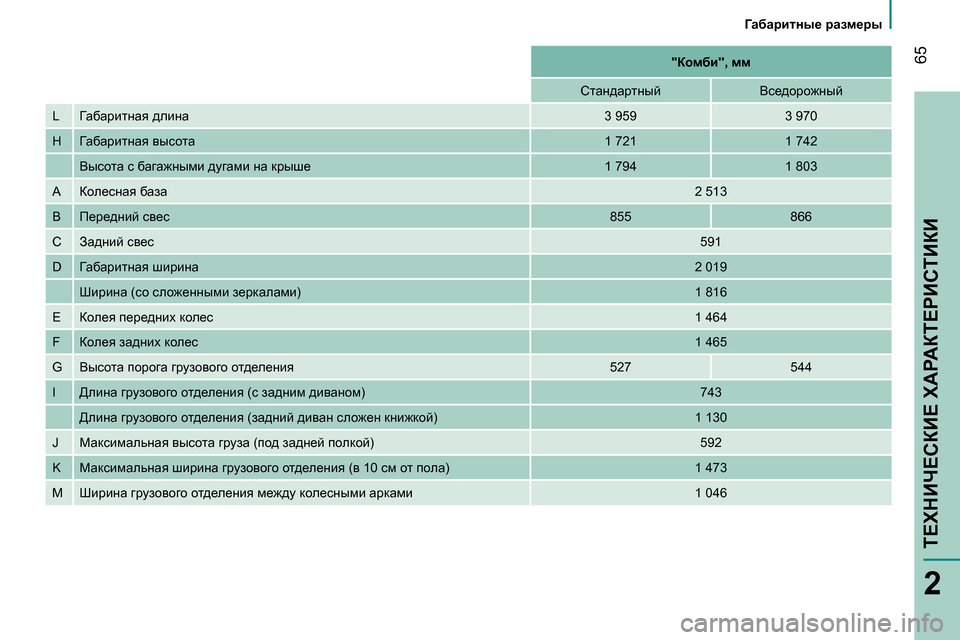

Габаритные размеры


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




"Комби" , мм



Стандартный

Вседорожный

L Габаритная длина
3 959
3 970
H Габаритная высота
1 721
1 742
Высота с багажными дугами на крыше
1 794
1 803
A Колесная база

2 513
B Передний свес

855
866
C Задний свес

591
D Габаритная ширина

2 019
Ширина (со сложенными зеркалами)
1 816
E Колея передних колес


1 464
F Колея задних колес

1 465
G Высота порога грузового отделения
527
544
I Длина грузового отделения (с задним диваном)
743
Длина грузового отделения (задний диван сложен книжкой)
1 130
J Максимальная высота груза (под задней полкой)
592
K Максимальная ширина грузового отделения (в 10 см от пола)
1 473
M Ширина грузового
отделения между колесными арками
1 046

66

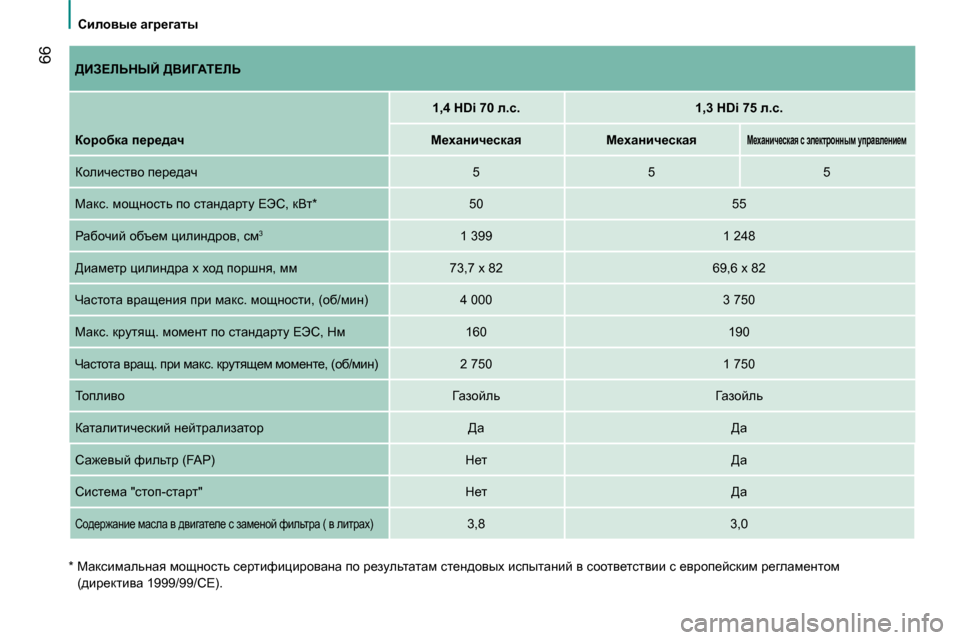

Силовые агрегаты


ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ




1,4 HDi 70 л.с.



1,3 HDi 75 л.с.



Коробка передач


Механическая



Mеханическая





Mеханическая с электронным управлением



Количество передач
5
5
5
Макс. мощность по стандарту ЕЭС, кВт
*
50
55
Рабочий объем цилиндров, см
3

1 399
1 248
Диаметр цилиндра х ход поршня, мм
73,7 x 82
69,6 x 82
Частота вращения при макс. мощности, (об/мин)
4 000
3 750
Макс. крутящ. момент по стандарту EЭС, Нм
160
190
Частота вращ. при макс. крутящем моменте, (об/мин)
2 750
1 750
Топливо
Газойль

Газойль

Каталитический нейтрализатор
Да

Да

Сажевый фильтр
(FAP)
Нет

Да

Система "стоп-старт"
Нет

Да


Содержание масла в двигателе с заменой фильтра ( в литрах)

3,8
3,0

*
Максимальная мощность сертифицирована по результатам стендовых испытаний в соответствии с европейским регламентом
(директива 1999/99/CE).

67
2

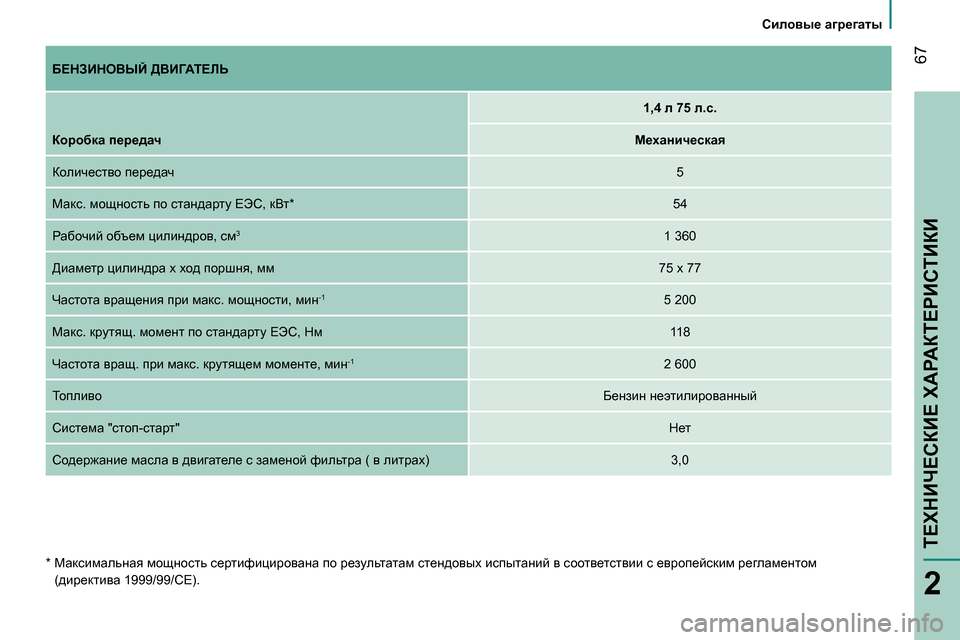

Силовые агрегаты
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



БЕНЗИНОВЫЙ ДВИГАТЕЛЬ





1,4 л 75 л.с.



Коробка передач


Механическая

Количество передач

5
Макс. мощность по стандарту ЕЭС, кВт
*
54
Рабочий объем цилиндров, см
3


1 360
Диаметр цилиндра х ход поршня, мм
75 x 77
Частота вращения при макс. мощности, мин
-1

5 200
Макс. крутящ. момент по стандарту EЭС, Нм
118
Частота вращ. при макс. крутящем моменте, мин
-1

2 600
Топливо

Бензин неэтилированный

Система "стоп-старт"

Нет

Содержание масла в двигателе с заменой фильтра ( в литрах)
3,0

* Максимальная мощность сертифицирована по результатам стендовых испытаний в соответствии с европейским регламентом
(директива 1999/99/CE).

68

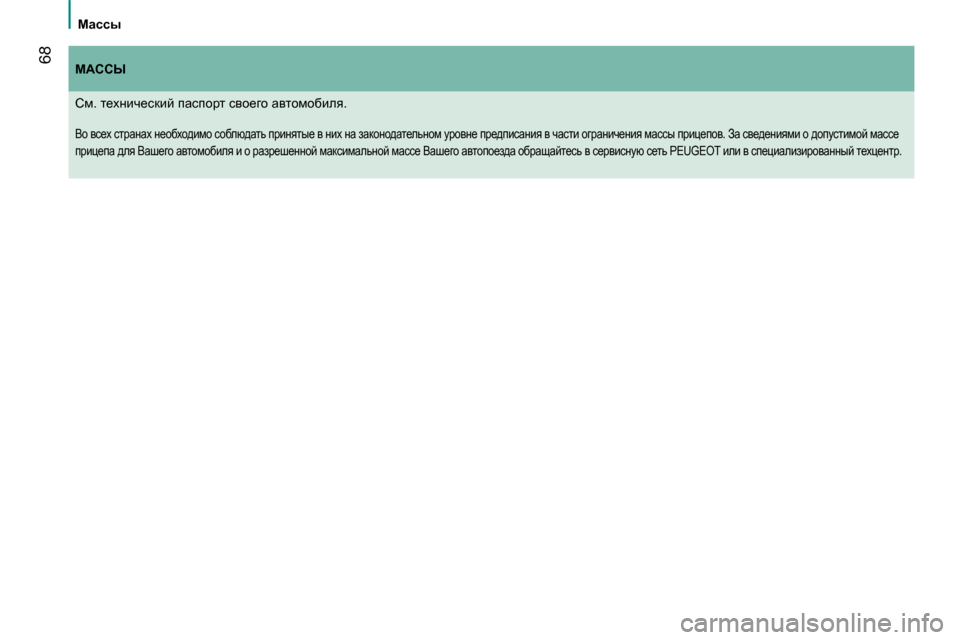

Массы



МАССЫ


См. технический паспорт своего автомобиля.

Во всех странах необходимо соблюдать принятые в них на законодательном уровне предписания в части ограничения массы прицепов. За сведениями о допустимой массе
прицепа для Вашего автомобиля и о разрешенной максимальной массе Вашего автопоезда обращайтесь в сервисную сеть PEUGEOT или в специализированный техцентр.

69
3

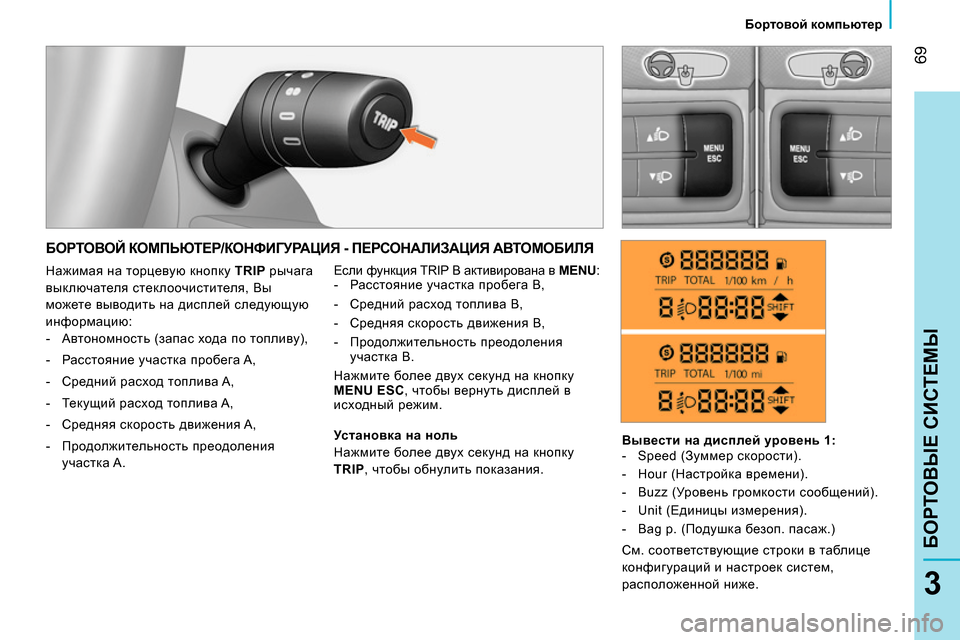

БОРТОВЫЕ СИСТЕМЫ



Бортовой компьютер



БОРТОВОЙ КОМПЬЮТЕР/КОНФИГУРАЦИЯ - ПЕРСОНАЛИЗАЦИЯ АВТОМОБИЛЯ

Если функция TRIP B активирована в MENU
:


- Расстояние участка пробега B,

- Средний расход топлива B,

- Средняя скорость движения B,

- Продолжительность преодоления
участка B.
Нажмите более двух секунд на кнопку
MENU ESC
, чтобы вернуть дисплей в
исходный режим.

Вывести на дисплей уровень 1:


- Speed (Зуммер скорости).

- Hour (Настройка времени).

- Buzz (Уровень громкости сообщений).

- Unit (Единицы измерения).

- Bag p. (Подушка безоп. пасаж.)
См. соответствующие строки в таблице
конфигураций и настроек систем,
расположенной ниже.
Установка на ноль
Нажмите более двух секунд на кнопку
TRIP
, чтобы обнулить показания. Нажимая на торцевую кнопку TRIP
рычага
выключателя стеклоочистителя, Вы
можете выводить
на дисплей следующую
информацию:


- Автономность (запас хода по топливу),

- Расстояние участка пробега A,

- Средний расход топлива A,

- Текущий расход топлива A,

- Средняя скорость движения A,

- Продолжительность преодоления
участка A.

70

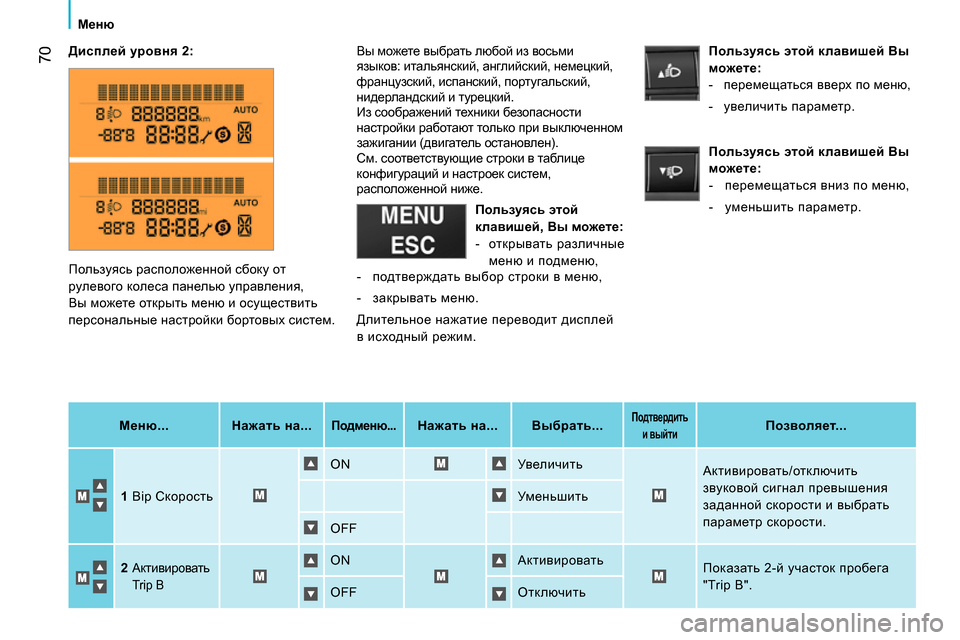

Меню


Дисплей уровня 2:


Меню...


Нажать на...




Подменю...



Нажать на...


Выбрать...



Подтвердить
и выйти



Позволяет...


1
Bip Скорость ON Увеличить
Активировать/отключить
звуковой сигнал превышения
заданной скорости и выбрать
параметр скорости. Уменьшить
OFF

2

Активировать
Trip B ON Активировать
Показать 2-й участок пробега
"Trip B".
OFF Отключить Пользуясь расположенной сбоку от
рулевого колеса панелью управления,
Вы можете открыть меню и осуществить
персональные настройки бортовых систем. Вы можете выбрать любой из восьми
языков: итальянский, английский, немецкий,
французский, испанский, португальский,
нидерландский и турецкий.
Из соображений техники безопасности
настройки работают
только при выключенном
зажигании (двигатель остановлен).
См. соответствующие строки в таблице
конфигураций и настроек систем,
расположенной ниже.

Пользуясь этой
клавишей, Вы можете:



- открывать различные
меню и подменю,
Пользуясь этой клавишей Вы
можете:


- перемещаться вверх по меню,

- увеличить параметр.

Пользуясь этой клавишей Вы
можете:


- перемещаться вниз по меню,

- уменьшить параметр.

- подтверждать выбор строки в меню,

- закрывать меню.
Длительное нажатие переводит дисплей
в исходный режим.
