2014 Peugeot Bipper Инструкция по эксплуатации (in Russian)

47
1
ПОДГОТОВКА К ДВИЖЕНИЮ

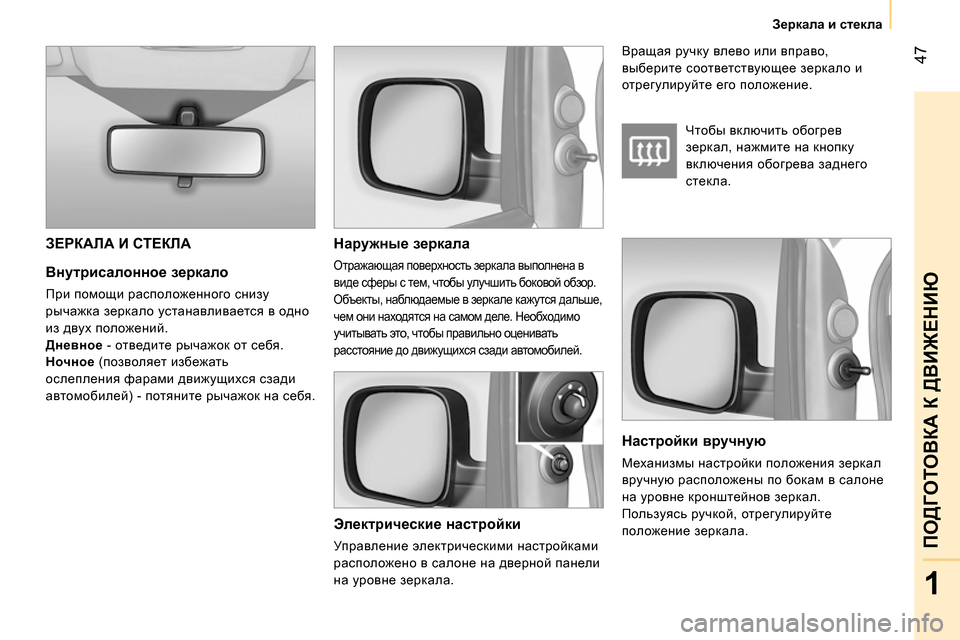

Зеркала и стекла




Внутрисалонное зеркало

При помощи расположенного снизу
рычажка зеркало устанавливается в одно
из двух положений.

Дневное
- отведите рычажок от себя.

Ночное
(позволяет избежать
ослепления фарами движущихся сзади
автомобилей) - потяните рычажок на себя.


Наружные зеркала

Отражающая поверхность зеркала выполнена в
виде сферы с тем, чтобы улучшить боковой обзор.
Объекты, наблюдаемые в зеркале кажутся дальше,
чем они находятся на самом деле. Необходимо
учитывать это, чтобы правильно оценивать
расстояние до движущихся сзади автомобилей.


Электрические настройки

Управление электрическими настройками
расположено в салоне на дверной панели
на уровне зеркала.

ЗЕРКАЛА И СТЕКЛА

Чтобы включить обогрев
зеркал, нажмите на кнопку
включения обогрева заднего
стекла. Вращая ручку влево или вправо,
выберите соответствующее зеркало и
отрегулируйте его положение.


Настройки вручную

Механизмы настройки положения зеркал
вручную расположены по бокам в салоне
на уровне кронштейнов зеркал.
Пользуясь ручкой, отрегулируйте
положение зеркала.

48



Зеркала и стекла

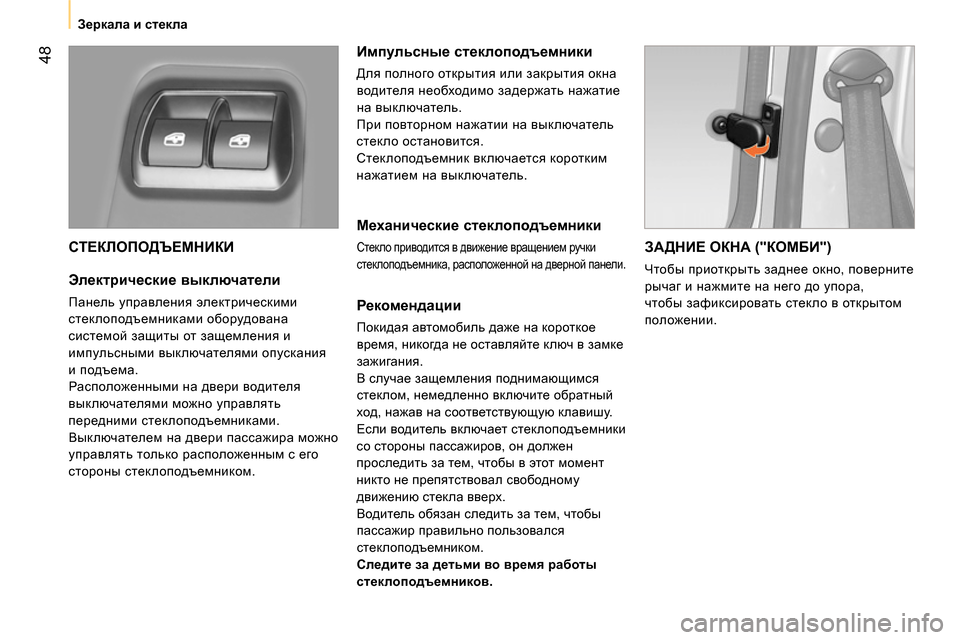

СТЕКЛОПОДЪЕМНИКИ


Электрические выключатели

Панель управления электрическими
стеклоподъемниками оборудована
системой защиты от защемления и
импульсными выключателями опускания
и подъема.
Расположенными на двери водителя
выключателями можно управлять
передними стеклоподъемниками.
Выключателем на двери пассажира можно
управлять только расположенным с его
стороны стеклоподъемником.


Импульсные стеклоподъемники

Для полного открытия или закрытия окна
водителя необходимо задержать нажатие
на выключатель.
При повторном нажатии на выключатель
стекло остановится.
Стеклоподъемник включается коротким
нажатием на выключатель.


Механические стеклоподъемники

Стекло приводится в движение вращением ручки
стеклоподъемника, расположенной на дверной панели.


Рекомендации

Покидая автомобиль даже на короткое
время, никогда не оставляйте ключ в замке
зажигания.
В случае защемления поднимающимся
стеклом, немедленно включите обратный
ход, нажав на соответствующую клавишу.
Если водитель включает стеклоподъемники
со стороны пассажиров, он должен
проследить за тем, чтобы в этот момент
никто не препятствовал свободному
движению стекла вверх.

Водитель обязан следить за тем, чтобы
пассажир правильно пользовался
стеклоподъемником.

Следите за детьми во время работы
стеклоподъемников.


ЗАДНИЕ ОКНА ("КОМБИ")

Чтобы приоткрыть заднее окно, поверните
рычаг и нажмите на него до упора,
чтобы зафиксировать стекло в открытом
положении.

49
1
ПОДГОТОВКА К ДВИЖЕНИЮ

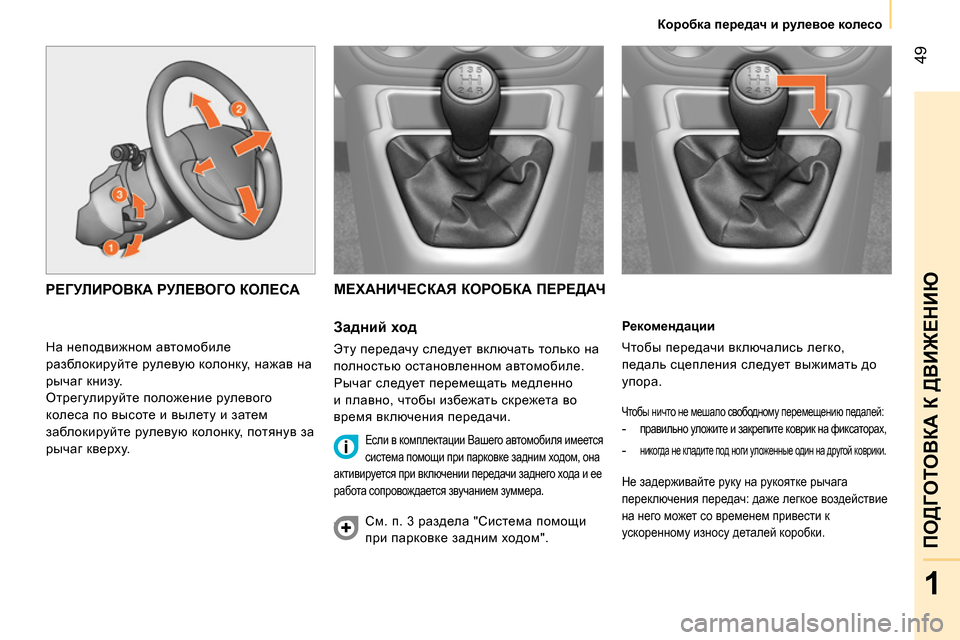

Коробка передач и рулевое колесо



Рекомендации
Чтобы передачи включались легко,
педаль сцепления следует выжимать до
упора.

Чтобы ничто не мешало свободному перемещению педалей:



-
правильно уложите и закрепите коврик на фиксаторах,


-
никогда не кладите под ноги уложенные один на другой коврики.


Не задерживайте руку на рукоятке рычага
переключения передач: даже легкое воздействие
на него может со временем привести к
ускоренному износу деталей коробки.



МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ


Задний ход

Эту передачу следует включать только на
полностью остановленном автомобиле.
Рычаг следует перемещать медленно
и плавно, чтобы избежать скрежета во
время включения передачи.

Если в комплектации Вашего автомобиля имеется
система помощи при парковке задним ходом, она
активируется при включении передачи заднего хода и ее
работа сопровождается звучанием зуммера.

См. п. 3 раздела "Система помощи
при парковке задним ходом".

РЕГУЛИРОВКА РУЛЕВОГО КОЛЕСА



На неподвижном автомобиле
разблокируйте рулевую колонку, нажав на
рычаг книзу.
Отрегулируйте положение рулевого
колеса по высоте и вылету и затем
заблокируйте рулевую колонку, потянув за
рычаг кверху.

50



Коробка передач и рулевое колесо

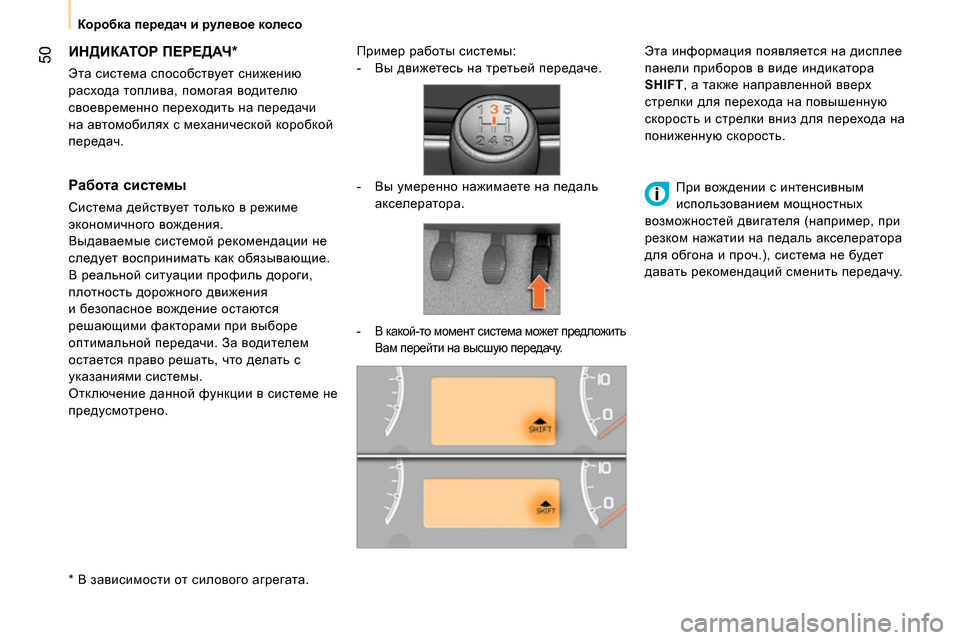

ИНДИКАТОР ПЕРЕДАЧ
*

Эта система способствует снижению
расхода топлива, помогая водителю
своевременно переходить на передачи
на автомобилях с механической коробкой
передач.


Работа системы

Система действует только в режиме
экономичного вождения.
Выдаваемые системой рекомендации не
следует воспринимать как обязывающие.
В реальной ситуации профиль дороги,
плотность дорожного движения
и безопасное вождение остаются
решающими факторами при выборе
оптимальной передачи. За водителем
остается право решать, что делать с
указаниями системы.
Отключение данной функции в системе не
предусмотрено
.
Пример работы системы:


- Вы движетесь на третьей передаче.

- Вы умеренно нажимаете на педаль
акселератора.

-
В какой-то момент система может предложить
Вам перейти на высшую передачу.


Эта информация появляется на дисплее
панели приборов в виде индикатора
SHIFT, а также направленной вверх
стрелки для перехода на повышенную
скорость и стрелки вниз для перехода на
пониженную скорость.

При вождении с интенсивным
использованием мощностных
возможностей двигателя (например, при
резком нажатии на педаль акселератора
для обгона и проч.), система не
будет
давать рекомендаций сменить передачу.


*
В зависимости от силового агрегата.

51
1
ПОДГОТОВКА К ДВИЖЕНИЮ



Коробка передач и рулевое колесо



СЕКВЕНТАЛЬНАЯ КОРОБКА ПЕРЕДАЧ

Установленная на автомобиле
пятиступенчатая коробка передач может
работать по выбору водителя как в
комфортном автоматическом режиме, так и в
режиме ручного управления.
Коробка работает в двух режимах:


- в автоматическом, при котором скоростные
режимы управляются электроникой без
вмешательства водителя,

- в секвентальном, при котором выбор
передач осуществляется вручную самим
водителем при помощи рычага селектора.
Система управления коробкой передач
включает в себя:


1.
рычаг селектора 1
на центральной консоли,
служащий для выбора режима вождения,
для включения передачи заднего хода и
перевода рычага в нейтральное положение,
а также для переключения передач в
секвентальном режиме.

2.
кнопку 2
для включения и
отключения
экономичного режима.


Панель рычага переключения передач

Все перемещения рычага селектора
осуществляются из нейтрального положения.

N
: нейтральная передача.
Перед запуском двигателя необходимо
поставить ногу на педаль тормоза и включить
нейтральную передачу, переместив рычаг
переключения передач вправо, затем вперед.

R
: передача заднего хода.
Удерживая ногу на педали тормоза на
неподвижном автомобиле, переместите рычаг
селектора вправо, затем назад
.

M +/- : секвентальный режим для ручного
переключения передач.
Чтобы перейти в этот режим, переместите рычаг
влево и задержите нажатие на него, после чего:


- переместите рычаг на "+" для перехода на
повышенную скорость,

- переместите рычаг на "-" для перехода на
пониженную скорость.

Индикация на панели приборов


N.
Нейтральная передача.

R.
Передача заднего хода.

1 2 3 4 5.
Индикация включенных передач.

AUTO.
Этот символ загорается при
выборе автоматического режима; он
гаснет при переходе в секвентальный
режим.

E.
Загорается при выборе экономичного
режима; он гаснет при отключении.
A
: автоматический режим.
Чтобы перейти в этот режим, переместите
рычаг влево
и задержите нажатие на него.

E
: экономичный режим.
Нажмите на эту кнопку, чтобы его
включить или отключить.

52



Коробка передач и рулевое колесо

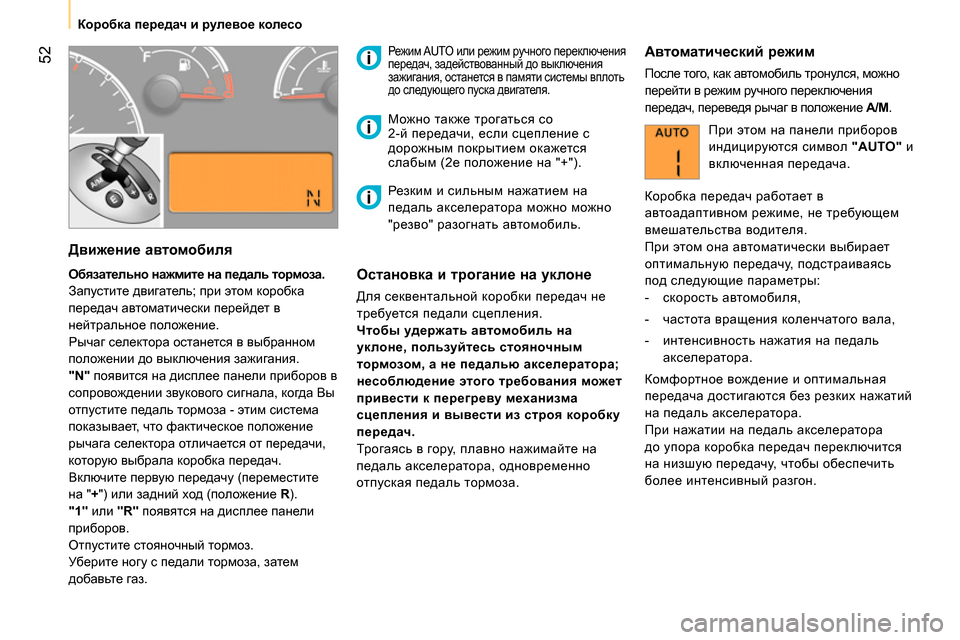

Движение автомобиля



Обязательно нажмите на педаль тормоза.
Запустите двигатель; при этом коробка
передач автоматически перейдет в
нейтральное положение.
Рычаг селектора останется в выбранном
положении до выключения зажигания.

"N"
появится на дисплее панели приборов в
сопровождении звукового сигнала, когда Вы
отпустите педаль тормоза - этим система
показывает, что фактическое положение
рычага селектора
отличается от передачи,
которую выбрала коробка передач.
Включите первую передачу (переместите
на " +
") или задний ход (положение R
).

"1"
или "R"
появятся на дисплее панели
приборов.
Отпустите стояночный тормоз.
Уберите ногу с педали тормоза, затем
добавьте газ.


Режим AUTO или режим ручного переключения
передач, задействованный до выключения
зажигания, останется в памяти системы вплоть
до следующего пуска двигателя.


Остановка и трогание на уклоне

Для секвентальной коробки передач не
требуется педали сцепления.

Чтобы удержать автомобиль на
уклоне, пользуйтесь стояночным
тормозом, а не педалью акселератора;
несоблюдение этого требования может
привести к перегреву механизма
сцепления и вывести из строя коробку
передач.
Трогаясь в гору, плавно нажимайте на
педаль акселератора, одновременно
отпуская педаль тормоза.

Можно также трогаться со
2-й передачи, если сцепление с
дорожным покрытием окажется
слабым (2е положение на "+").


Автоматический режим

После того, как автомобиль тронулся, можно
перейти в режим ручного переключения
передач, переведя рычаг в положение А/

M
.
При этом на панели приборов
индицируются символ "AUTO"
и
включенная передача.
Коробка передач работает в
автоадаптивном режиме, не требующем
вмешательства водителя.
При этом она автоматически выбирает
оптимальную передачу, подстраиваясь
под следующие
параметры:


- скорость автомобиля,

- частота вращения коленчатого вала,

- интенсивность нажатия на педаль
акселератора.
Комфортное вождение и оптимальная
передача достигаются без резких нажатий
на педаль акселератора.
При нажатии на педаль акселератора
до упора коробка передач переключится
на низшую передачу, чтобы обеспечить
более интенсивный разгон.
Резким и
сильным нажатием на
педаль акселератора можно можно
"резво" разогнать автомобиль.

53
1
ПОДГОТОВКА К ДВИЖЕНИЮ



Коробка передач и рулевое колесо




Остановка автомобиля

Перед тем как выключить двигатель,
нажмите на педаль тормоза и затем:


- включите первую передачу или
передачу заднего хода,

- затяните стояночный тормоз, чтобы
исключить качение автомобиля,

- выключите зажигание.
Временная смена передач в режиме AUTO
Вы также можете переключать передачи
при помощи рычага селектора.
При этом автоматический
режим не
отключается, позволяя на короткое
время задействовать возможности
секвентального режима (например, для
обгона автомобиля).
Символ "AUTO"
по прежнему будет
отображаться на панели приборов.

Экономичный режим "ECO"
Этот режим дополняет достоинства
автоматического в части уменьшения
расхода топлива.
Чтобы его активировать, нажмите на
кнопку E
.


Секвентальный режим

Вы можете сменить автоматический
режим на секвентальный, снова выбрав
положение A

/М
.
При этом на панели приборов
появится символ "E"
рядом с
символом "AUTO"
и передачей,
выбранной коробкой передач.
Теперь коробка будет выбирать те передачи,
которые соответствуют скорости движения
автомобиля, частоте вращения коленчатого
вала двигателя и характеру нажатия на
педаль
акселератора, обеспечивая при этом
экономичный расход топлива.
При этом символ "AUTO"
погаснет, а на панели приборов
будут отражаться включенные
передачи.
Для перехода с одной передачи на
другую можно не убирать ногу с педали
акселератора.
Выбранные Вами передачи будут
включаться только при соответствующей
им частоте вращения коленчатого
вала двигателя
. Если смена передач
невозможна, система сообщит об этом
звуковым сигналом.
В режиме замедленного движения,
например, с приближением к
предписывающему остановку знаку или
к сигналу светофора, коробка передач
автоматически переходит на пониженную
передачу - вплоть до первой.
Отпустите педаль тормоза, после
того, как на панели приборов
погаснет индикатор включенной передачи.

Никогда не выходите из автомобиля,
если включена нейтральная
передача (положение N
). В этом случае
при выключении зажигания прозвучит
сигнал (если ключ зажигания находится в
положении STOP
).

54



Коробка передач и рулевое колесо




Инициализация

Поверните ключ зажигания в положение MAR
.
В течение 10 секунд включенная передача
должна появиться на дисплее.
В противном случае, поверните ключ
в положение STOP
и дождитесь, когда
погаснет дисплей.
Снова поверните ключ зажигания в
положение MAR
. Загорание этого индикатора
в сопровождении сообщения
на дисплее панели приборов
указывает на неправильную
эксплуатацию
коробки передач водителем.
При включенном зажигании, мигание этого
индикатора в сопровождении звукового
сигнала и сообщения на панели приборов
сообщает о неисправности коробки
передач.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр. Если проблема не ушла, обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Во время движения никогда не

переводите рычаг переключения
передач в нейтральное положение N
.
Включайте передачу заднего хода R
,
только если автомобиль остановлен, а
педаль тормоза нажата.
Вы рискуете повредить коробку передач,
если нажмете одновременно на педали
акселератора и тормоза.

Вспомогательный режим -
Замедленный пуск

Эта процедура используется в случае, когда
нажатие на педаль тормоза не распознается
системой, или нарушена работа коробки
передач при пуске двигателя.
Нажмите с силой на педаль тормоза.
Поверните ключ зажигания в положение
AV V
и задержите не менее, чем на 7 секунд.
Двигатель запускается.
Система работает во вспомогательном
режиме; при
этом коробка передач
не включит передачу выше 3й, а
автоматический режим работать не будет.

Если двигатель не заводится,
обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.




Контроль исправности

Если автомобиль долго стоит
с работающим двигателем,
рекомендуется включить нейтральную
передачу (положение N
).
На остановленном автомобиле
с работающим двигателем и
включенной первой, второй или
задней передачей, коробка передач
автоматически перейдет в нейтральное
положение со звуковым сигналом в
следующих случаях:


- педаль акселератора и/или тормоза не
нажималась в течение не
менее
3 минут,

- нажатие на педаль тормоза
удерживается более 10 минут,

- дверь водителя открыта и при этом
педаль акселератора и/или тормоза не
нажималась в течение 1,5 секунд,

- неисправна коробка передач.


Во время буксировки Вашего
автомобиля, убедитесь, что
включена нейтральная передача
(положение N
).
