Page 17 of 192

15
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ
Панель приборов
Панель контрольных ламп
A.
При включении зажигания стрелка должна
показывать остаток топлива в баке.
После пуска двигателя связанная с ней контрольная
лампа должна погаснуть. Если она не гаснет, значит
в баке остался минимальный запас топлива.
B.
При включении зажигания стрелка
должна правильно показывать
температуру охлаждающей жидкости в
системе охлаждения двигателя.
После пуска двигателя связанная с ней
контрольная должна погаснуть.
C.
При включении зажигания указатель уровня
масла не должен продолжать гореть.
При необходимости уровни следует довести
до нормы.
A.
Интеллектуальная противобуксовочная система.
1.
При включении зажигания загораются
уведомляющие сигнализаторы
оранжевого и красного цветов.
2.
После пуска двигателя все они должны
погаснуть.
Если какой-либо сигнализатор не погас
и продолжает гореть, обратитесь за
информацией к соответствующей странице.
Контрольные лампы
или
Противобуксовочная система (ASR).
B.
Система "стоп-старт".
C.
Аварийная световая сигнализация.
D.
Обогрев заднего стекла и зеркал.
E.
Запирание / отпирание замка грузового
отделения ("Фургон").
30 23 11 8
11 6
56
11 4
103
40

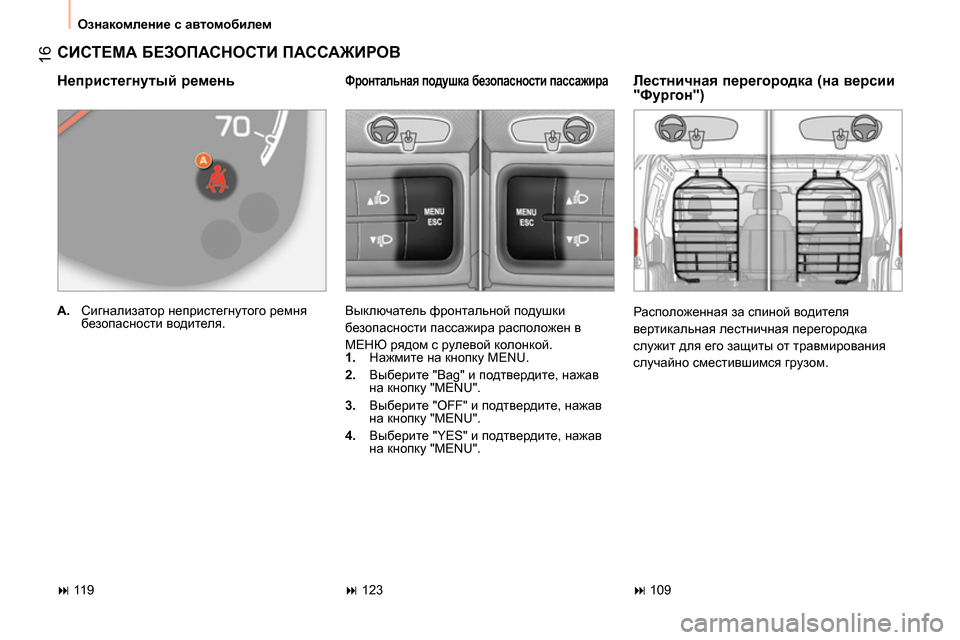

Page 18 of 192
16
Ознакомление с автомобилем
СИСТЕМА БЕЗОПАСНОСТИ ПАССАЖИРОВ
Непристегнутый ремень
A.
Сигнализатор непристегнутого ремня
безопасности водителя.
Лестничная перегородка (на версии
"Фургон")
Расположенная за спиной водителя
вертикальная лестничная перегородка
служит для его защиты от травмирования
случайно сместившимся грузом. Выключатель фронтальной подушки
безопасности пассажира расположен в
МЕНЮ рядом с рулевой колонкой.
1.
Нажмите на кнопку MENU.
2.
Выберите "Bag" и подтвердите, нажав
на кнопку "MENU".
3.
Выберите "OFF" и подтвердите, нажав
на кнопку "MENU".
4.
Выберите
"YES" и подтвердите, нажав
на кнопку "MENU".
Фронтальная подушка безопасности пассажира
11 9 123 109

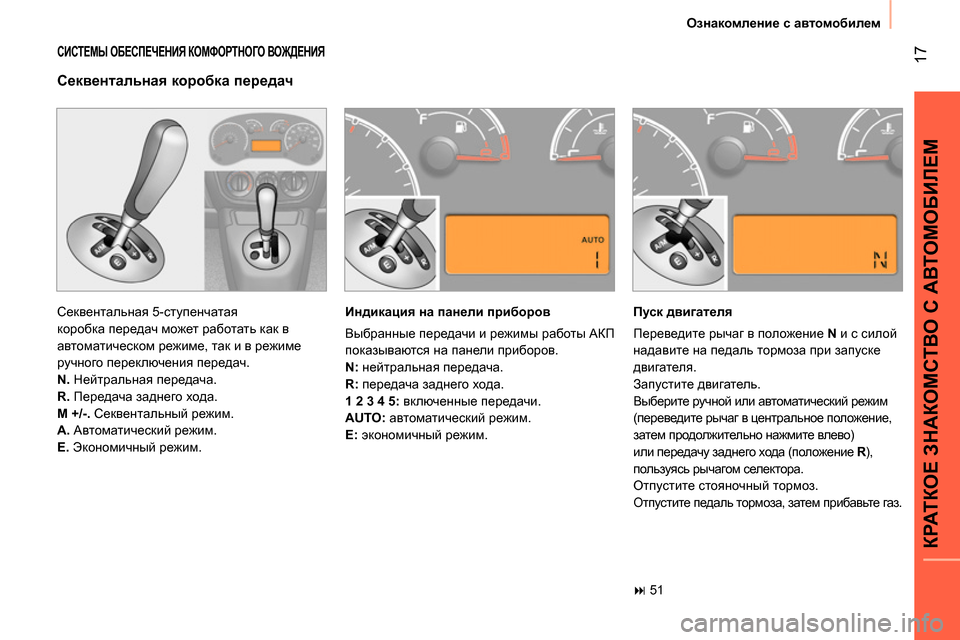

Page 19 of 192

17
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Секвентальная 5-ступенчатая
коробка передач может работать как в
автоматическом режиме, так и в режиме
ручного переключения передач.
N.
Нейтральная передача.
R.
Передача заднего хода.
M +/-.
Секвентальный режим.
A.
Автоматический режим.
E.
Экономичный режим.
Секвентальная коробка передач
Индикация на панели приборов
Выбранные передачи и режимы работы АКП
показываются на панели приборов.
N:
нейтральная передача.
R:
передача заднего хода.
1 2 3 4 5:
включенные передачи.
AUTO:
автоматический режим.
E:
экономичный режим.
Пуск двигателя
Переведите рычаг в положение N
и с силой
надавите на педаль тормоза при запуске
двигателя.
Запустите двигатель.
Выберите ручной или автоматический режим
(переведите рычаг в центральное положение,
затем продолжительно нажмите влево)
или передачу заднего хода (положение R
),
пользуясь рычагом селектора.
Отпустите стояночный тормоз.
Отпустите педаль тормоза, затем прибавьте газ.
51

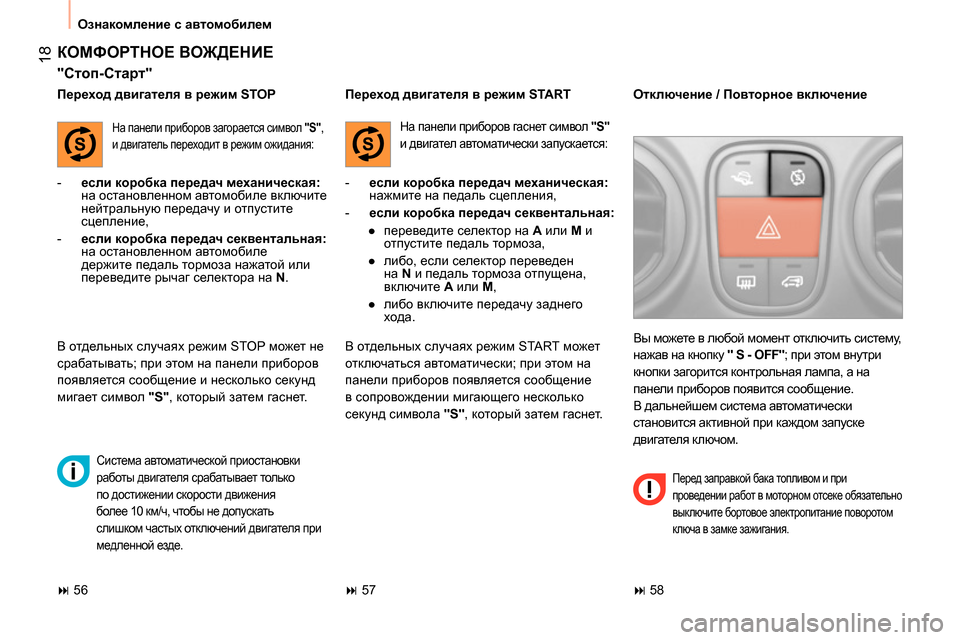

Page 20 of 192

18
Ознакомление с автомобилем
КОМФОРТНОЕ ВОЖДЕНИЕ
"Стоп-Старт"
- если коробка передач механическая:
на остановленном автомобиле включите
нейтральную передачу и отпустите
сцепление,
- если коробка передач секвентальная:
на остановленном автомобиле
держите педаль тормоза нажатой или
переведите рычаг селектора на N
.
Переход двигателя в режим STOP
На панели приборов загорается символ "S"
,
и двигатель переходит в режим ожидания:
В отдельных случаях режим STOP может не
срабатывать; при этом на панели приборов
появляется сообщение и несколько секунд
мигает символ "S"
, который затем гаснет.
Система автоматической приостановки
работы двигателя срабатывает только
по достижении скорости движения
более 10 км/ч, чтобы не допускать
слишком частых отключений двигателя при
медленной езде.
Переход двигателя в режим START
На панели приборов гаснет символ "S"
и двигател автоматически запускается:
- если коробка передач механическая:
нажмите на педаль сцепления,
- если коробка передач секвентальная:
●
переведите селектор на A
или M
и
отпустите педаль тормоза,
●
либо, если селектор переведен
на N
и педаль тормоза отпущена,
включите A
или M
,
●
либо включите передачу заднего
хода.
В
отдельных случаях режим START может
отключаться автоматически; при этом на
панели приборов появляется сообщение
в сопровождении мигающего несколько
секунд символа "S"
, который затем гаснет. Вы можете в любой момент отключить систему,
нажав на кнопку "
S - OFF"
; при этом внутри
кнопки загорится контрольная лампа, а на
панели приборов появится сообщение.
В
дальнейшем система автоматически
становится активной при каждом запуске
двигателя ключом.
Отключение / Повторное включение
Перед заправкой бака топливом и при
проведении работ в моторном отсеке обязательно
выключите бортовое электропитание поворотом
ключа в замке зажигания.
56 57 58

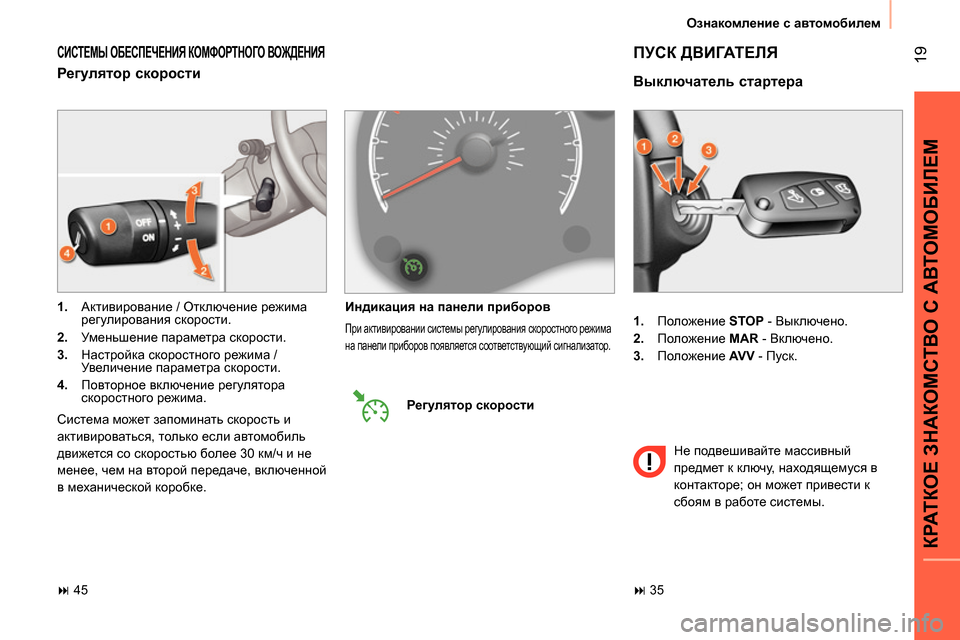

Page 21 of 192
19
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
1.
Положение STOP
- Выключено.
2.
Положение MAR
- Включено.
3.
Положение AV V
- Пуск.
Выключатель стартера
ПУСК ДВИГАТЕЛЯ
Не подвешивайте массивный
предмет к ключу, находящемуся в
контакторе; он может привести к
сбоям в работе системы.
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Регулятор скорости
1.
Активирование / Отключение режима
регулирования скорости.
2.
Уменьшение параметра скорости.
3.
Настройка скоростного режима /
Увеличение параметра скорости.
4.
Повторное включение регулятора
скоростного режима.
Система может запоминать скорость и
активироваться, только если автомобиль
движется со скоростью более 30 км/ч и не
менее, чем на второй передаче, включенной
в механической
коробке.
Индикация на панели приборов
При активировании системы регулирования скоростного режима
на панели приборов появляется соответствующий сигнализатор.
Регулятор скорости
45 35
Page 22 of 192

20
ЭКО-ВОЖДЕНИЕ
Эко-вождение - это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению
выбросов CO
2.
Оптимизируйте обращение с коробкой передач
На автомобилях с механической коробкой передач трогайтесь
плавно и не запаздывайте с переходом на высшие передачи. В
режиме ускорений переключайтесь пораньше.
На автомобилях с автоматической или секвентальной коробкой
передач отдавайте предпочтение вождению в автоматическом режиме,
при этом избегайте сильных и резких нажатий на педаль акселератора.
Индикатор переключения передач будет
подсказывать Вам
момент, когда нужно перейти на высшую передачу: как только
загорится цифра высшей передачи, сразу переходите на нее.
На автомобилях с секвентальной или автоматической коробкой
передач этот индикатор работает только в ручном режиме.
Придерживайтесь плавного стиля вождения
Соблюдайте безопасные интервалы между автомобилями,
тормозить лучше двигателем, а не педалью тормоза, плавно
нажимайте на педаль сцепления. Так ой стиль вождения
содействует экономии топлива, сокращению выбросов CO
2 и
снижению шумового фона на дороге.
Если дорожное движение не стеснено, то, при наличии в
комплектации автомобиля системы круиз-контроля, включите
регулятор скорости, как только превысите 40 км/ч.
Умеренно пользуйтесь бортовым электрическим оборудованием
Если перед поездкой в салоне слишком жарко, проветрите его - опустите стекла и откройте
вентиляцию, прежде чем включить кондиционер.
По достижении скорости более 50 км/ч поднимите стекла и оставьте вентиляцию открытой.
Пользуйтесь дополнительными средствами регулирования температуры в салоне
(заслонкой потолочного люка, шторами и т.п.).
Выключите кондиционер, если это не климат-контроль, как только в салоне установится
комфортный микроклимат.
Выключите обдув и обогрев стекол, если эти функции работают не в автоматическом
режиме.
Как можно раньше выключайте подогрев сидений.
Выключайте фары и противотуманные приборы, если видимость
на дороге достаточна.
Не нужно прогревать двигатель на месте, особенно зимой, перед
началом поездки; в движении автомобиль прогревается быстрее.
Если Вы - пассажир, не перегружайте бортовую электросеть
мультимедийными приборами (киноприставками, аудиоплеерами,
видеоиграми и т.д.) - так экономится электроэнергия, а значит и топливо.
Покидая автомобиль, выключайте переносные приборы.

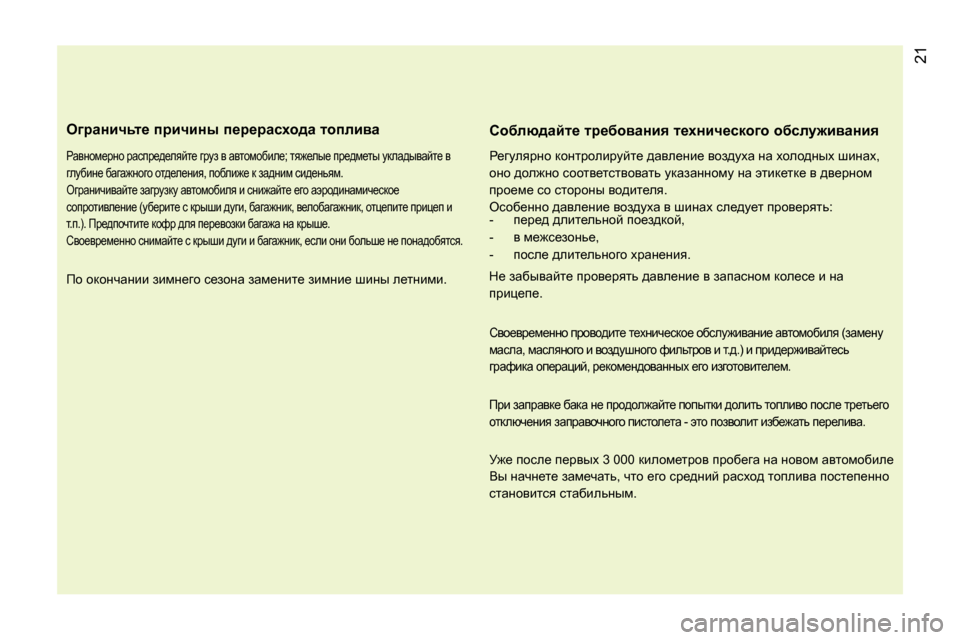

Page 23 of 192

21
Ограничьте причины перерасхода топлива
Равномерно распределяйте груз в автомобиле; тяжелые предметы укладывайте в
глубине багажного отделения, поближе к задним сиденьям.
Ограничивайте загрузку автомобиля и снижайте его аэродинамическое
сопротивление (уберите с крыши дуги, багажник, велобагажник, отцепите прицеп и
т.п.). Предпочтите кофр для перевозки багажа на крыше.
Своевременно снимайте с крыши дуги и багажник, если
они больше не понадобятся.
По окончании зимнего сезона замените зимние шины летними.
Соблюдайте требования технического обслуживания
Регулярно контролируйте давление воздуха на холодных шинах,
оно должно соответствовать указанному на этикетке в дверном
проеме со стороны водителя.
Особенно давление воздуха в шинах следует проверять:
- перед длительной поездкой,
- в межсезонье,
- после длительного хранения.
Не забывайте проверять давление в запасном колесе и на
прицепе.
Своевременно проводите техническое обслуживание автомобиля (замену
масла, масляного и воздушного фильтров и т.д.) и придерживайтесь
графика операций, рекомендованных его изготовителем.
При заправке бака не продолжайте попытки долить топливо после третьего
отключения заправочного пистолета - это позволит избежать перелива.
Уже после первых 3 000 километров пробега на новом автомобиле
Вы начнете замечать, что его средний расход топлива постепенно
становится стабильным.

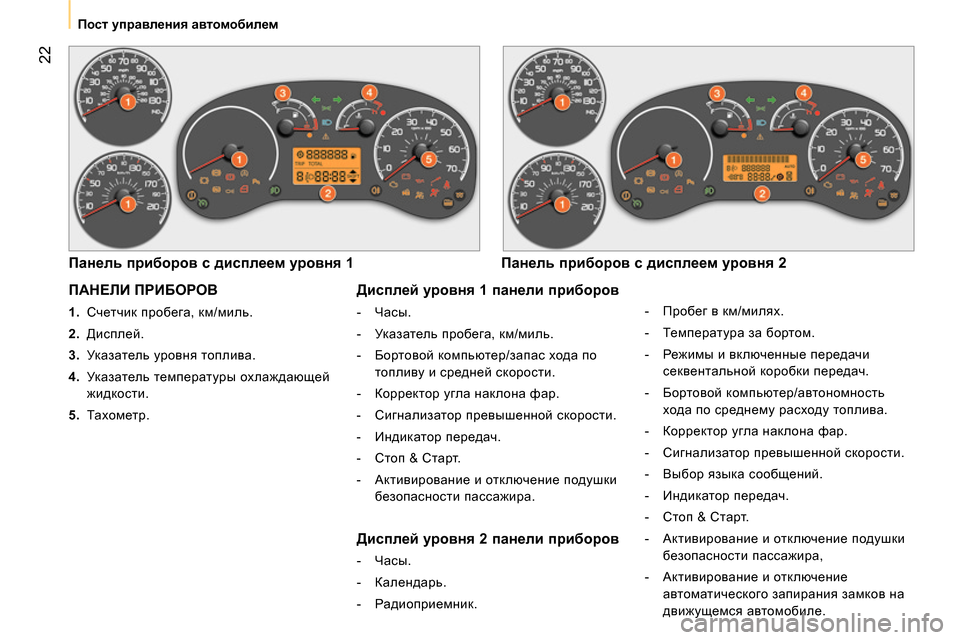

Page 24 of 192

22
Пост управления автомобилем
ПАНЕЛИ ПРИБОРОВ
1.
Счетчик пробега, км/миль.
2.
Дисплей.
3.
Ук азатель уровня топлива.
4.
Ук азатель температуры охлаждающей
жидкости.
5.
Тахометр.
Панель приборов с дисплеем уровня 1
Панель приборов с дисплеем уровня 2
Дисплей уровня 1 панели приборов
- Часы.
- Ук азатель пробега, км/миль.
- Бортовой компьютер/запас хода по
топливу и средней скорости.
- Корректор угла наклона фар.
- Сигнализатор превышенной скорости.
- Индикатор передач.
- Стоп & Старт.
- Активирование и отключение подушки
безопасности пассажира.
Дисплей уровня 2 панели приборов
- Часы.
- Календарь.
- Радиоприемник.
- Пробег в км/милях.
- Температура за бортом.
- Режимы и включенные передачи
секвентальной коробки передач.
- Бортовой компьютер/автономность
хода по среднему расходу топлива.
- Корректор угла наклона фар.
- Сигнализатор превышенной скорости.
- Выбор языка сообщений.
- Индикатор передач.
- Стоп & Старт.
- Активирование и отключение подушки
безопасности пассажира,
- Активирование и отключение
автоматического запирания замков на
движущемся автомобиле.
