2014 Peugeot Bipper Инструкция по эксплуатации (in Russian)

167
7
СЛУЖБА БЫСТРОЙ ПОМОЩИ

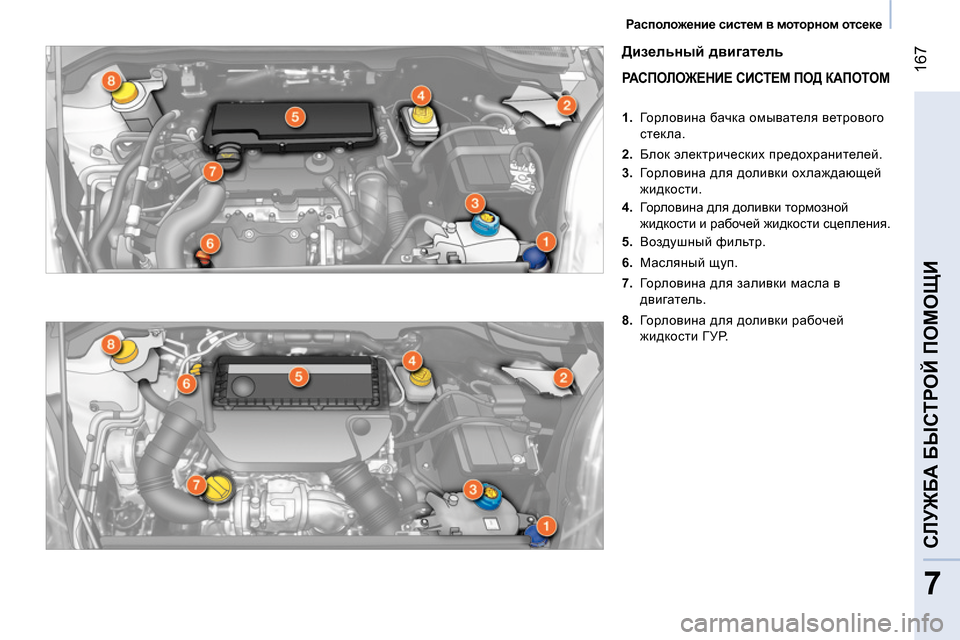

Расположение систем в моторном отсеке




Дизельный двигатель


РАСПОЛОЖЕНИЕ СИСТЕМ ПОД КАПОТОМ




1.
Горловина бачка омывателя ветрового
стекла.

2.
Блок электрических предохранителей.

3.
Горловина для доливки охлаждающей
жидкости.

4.
Горловина для доливки тормозной
жидкости и рабочей жидкости сцепления.

5.
Воздушный фильтр.

6.
Масляный щуп.

7.
Горловина для заливки масла в
двигатель.

8.
Горловина для доливки рабочей
жидкости ГУР.

168

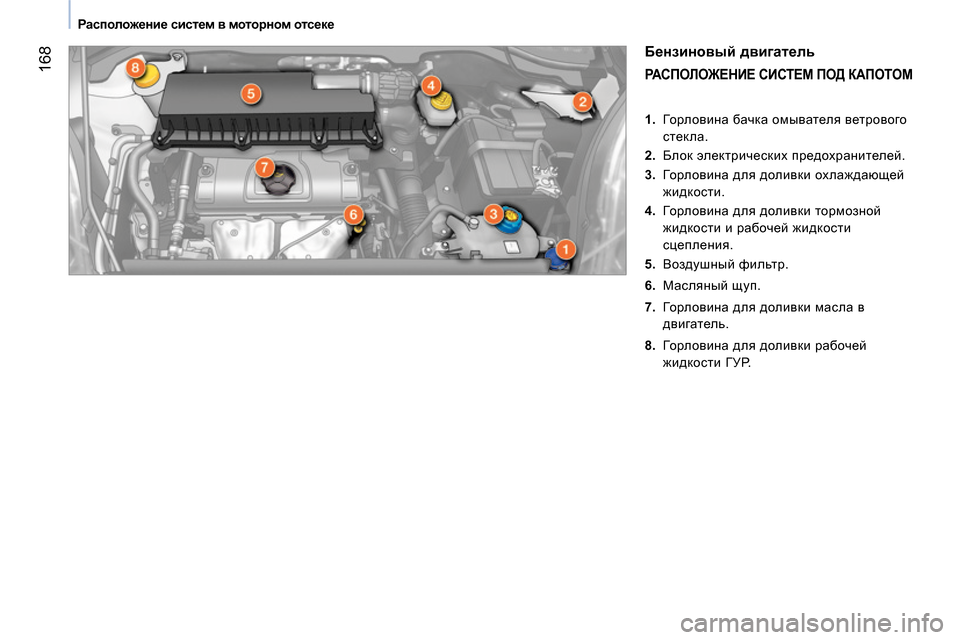

Расположение систем в моторном отсеке



Бензиновый двигатель


РАСПОЛОЖЕНИЕ СИСТЕМ ПОД КАПОТОМ




1.
Горловина бачка омывателя ветрового
стекла.

2.
Блок электрических предохранителей.

3.
Горловина для доливки охлаждающей
жидкости.

4.
Горловина для доливки тормозной
жидкости и рабочей жидкости
сцепления.

5.
Воздушный фильтр.

6.
Масляный щуп.

7.
Горловина для доливки масла в
двигатель.

8.
Горловина для доливки рабочей
жидкости ГУР.

169
7
СЛУЖБА БЫСТРОЙ ПОМОЩИ

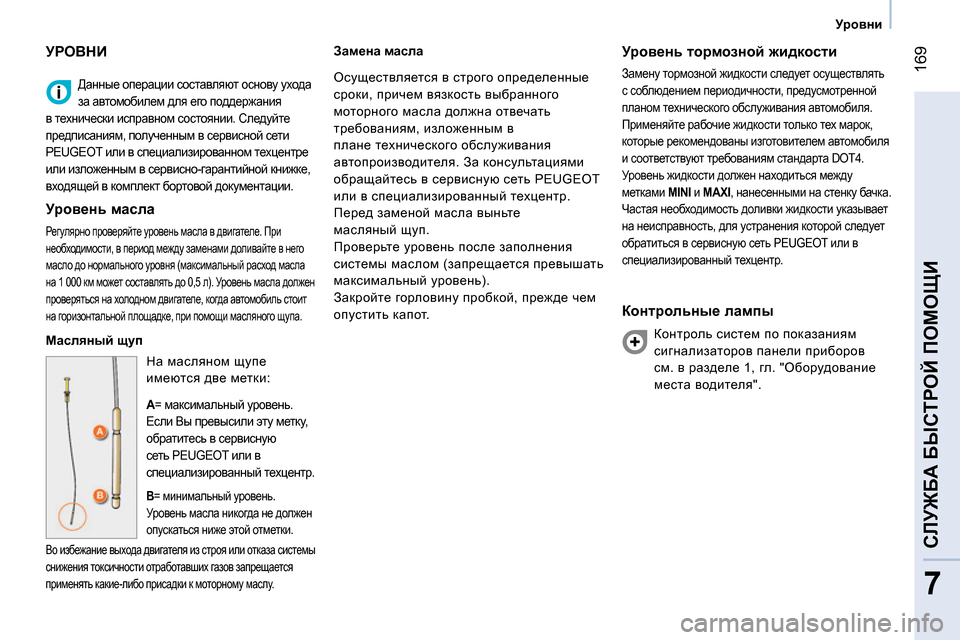

Уровни



Данные операции составляют основу ухода
за автомобилем для его поддержания
в технически исправном состоянии. Следуйте
предписаниям, полученным в сервисной сети
PEUGEOT или в специализированном техцентре
или изложенным в сервисно-гарантийной книжке,
входящей в комплект бортовой документации.

УРОВНИ


Уровень масла

Регулярно проверяйте уровень масла в двигателе. При
необходимости, в период между заменами доливайте в него
масло до нормального уровня (максимальный расход масла
на 1 000 км может составлять до 0,5 л). Уровень масла должен
проверяться на холодном двигателе, когда автомобиль стоит
на горизонтальной площадке, при помощи масляного щупа.


Масляный щуп
На масляном щупе
имеются две метки:


А
= максимальный уровень.
Если Вы превысили эту метку,
обратитесь в сервисную
сеть PEUGEOT или в
специализированный техцентр.


В
= минимальный уровень.
Уровень масла никогда не должен
опускаться ниже этой отметки.

Во избежание выхода двигателя из строя или отказа системы
снижения токсичности отработавших газов запрещается
применять какие-либо присадки к моторному маслу.


Замена масла

Уровень тормозной жидкости

Замену тормозной жидкости следует осуществлять
с соблюдением периодичности, предусмотренной
планом технического обслуживания автомобиля.
Применяйте рабочие жидкости только тех марок,
которые рекомендованы изготовителем автомобиля
и соответствуют требованиям стандарта DOT4.
Уровень жидкости должен находиться между
метками MINI
и MAXI
, нанесенными на стенку бачка.
Частая необходимость доливки жидкости указывает
на неисправность, для устранения
которой следует
обратиться в сервисную сеть PEUGEOT или в
специализированный техцентр.


Контрольные лампы

Контроль систем по показаниям
сигнализаторов панели приборов
см. в разделе 1, гл. "Оборудование
места водителя". Осуществляется в строго определенные
сроки, причем вязкость выбранного
моторного масла должна отвечать
требованиям, изложенным в
плане технического обслуживания
автопроизводителя. За консультациями
обращайтесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Перед заменой масла выньте
масляный щуп.

Проверьте уровень после заполнения
системы маслом (запрещается превышать
максимальный уровень).
Закройте горловину пробкой, прежде чем
опустить капот.

170



Уровни




Уровень охлаждающей жидкости

Применяйте только ту марку охлаждающей
жидкости, которая рекомендована изготовителем
автомобиля. В противном случае Вы рискуете нанести
существенный вред своему двигателю. Охлаждение
радиатора осуществляется с помощью электрического
вентилятора. Он может включиться и после выключения
зажигания. Имейте в виду, что в системе охлаждения
имеется избыточное давление, поэтому перед доливкой
охлаждающей жидкости дайте остыть
двигателю в
течение не менее одного часа после его выключения.


Доливка
Уровень жидкости должен находиться
между метками MINI
и MAXI
,
нанесенными на стенку расширительного
бачка. Если приходится доливать более
1 литра, обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр чтобы проверить систему.



Уровень в усилителе рулевого управления

Установите автомобиль на
горизонтальной площадке и дайте остыть
двигателю. Отверните пробку с щупом
и проверьте уровень, который должен
находиться между метками MINI
и MAXI
.


Бачок стеклоомывателя

В целях наилучшего качества
очистки стекла, а также во избежание
замерзания, не следует доливать в бак
воду; рекомендуем применять моющие
средства, которые можно приобрести в
торгово-сервисной сети PEUGEOT.
Емкость бачка: около 3 л.

Во избежание ожога, перед снятием крышки
расширительного бачка отверните ее сначала
на два оборота, чтобы снизить давление в
системе охлаждения. После снижения давления
снимите крышку и долейте охлаждающую
жидкость.
Частая необходимость доливки жидкости
указывает на неисправность, для устранения
которой следует обратиться в сервисную сеть
PEUGEOT или в специализированный техцентр.


Отработанные нефтепродукты

Избегайте продолжительного контакта
отработанного масла с открытыми
участками тела.
Тормозная жидкость токсична и обладает
повышенной разъедающей способностью.
Запрещено выливать отработанные
масло, тормозную жидкость или
охлаждающую жидкость в канализацию
или на землю. Их следует собирать в
специальные контейнеры, имеющиеся в
сервисной сети PEUGEOT.

171
7
СЛУЖБА БЫСТРОЙ ПОМОЩИ

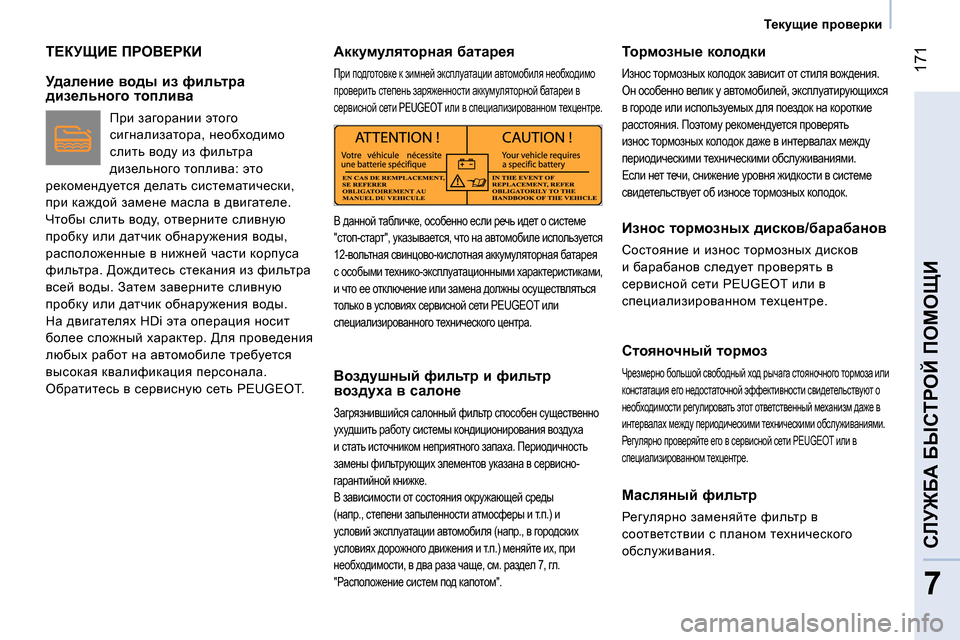

Текущие проверки



ТЕКУЩИЕ ПРОВЕРКИ


Удаление воды из фильтра
дизельного топлива

При загорании этого
сигнализатора, необходимо
слить воду из фильтра
дизельного топлива: это
рекомендуется делать систематически,
при каждой замене масла в двигателе.
Чтобы слить воду, отверните сливную
пробку или датчик обнаружения воды,
расположенные в нижней части корпуса
фильтра. Дождитесь стекания из фильтра
всей воды. Затем заверните сливную
пробку или датчик обнаружения
воды.
На двигателях HDi эта операция носит
более сложный характер. Для проведения
любых работ на автомобиле требуется
высокая квалификация персонала.
Обратитесь в сервисную сеть PEUGEOT.


Аккумуляторная батарея

При подготовке к зимней эксплуатации автомобиля необходимо
проверить степень заряженности аккумуляторной батареи в
сервисной сети PEUGEOT или в специализированном техцентре.


Воздушный фильтр и фильтр
воздуха в салоне
Загрязнившийся салонный фильтр способен существенно
ухудшить работу системы кондиционирования воздуха
и стать источником неприятного запаха. Периодичность
замены фильтрующих элементов указана в сервисно-
гарантийной книжке.
В зависимости от состояния окружающей среды
(напр., степени запыленности атмосферы и т.п.) и
условий эксплуатации автомобиля (напр., в городских
условиях дорожного движения и т.п
.) меняйте их, при
необходимости, в два раза чаще, см. раздел 7, гл.
"Расположение систем под капотом".


Тормозные колодки
Износ тормозных колодок зависит от стиля вождения.
Он особенно велик у автомобилей, эксплуатирующихся
в городе или используемых для поездок на короткие
расстояния. Поэтому рекомендуется проверять
износ тормозных колодок даже в интервалах между
периодическими техническими обслуживаниями.
Если нет течи, снижение уровня жидкости в системе
свидетельствует об износе тормозных колодок.


Износ тормозных дисков/барабанов

Состояние и износ тормозных дисков
и барабанов следует проверять в
сервисной сети PEUGEOT или в
специализированном техцентре.


Стояночный тормоз
Чрезмерно большой свободный ход рычага стояночного тормоза или
констатация его недостаточной эффективности свидетельствуют о
необходимости регулировать этот ответственный механизм даже в
интервалах между периодическими техническими обслуживаниями.
Регулярно проверяйте его в сервисной сети PEUGEOT или в
специализированном техцентре.


Масляный фильтр

Регулярно заменяйте фильтр в
соответствии с планом технического
обслуживания.







В данной табличке, особенно если речь идет о системе
"стоп-старт", указывается, что на автомобиле используется
12-вольтная свинцово-кислотная аккумуляторная батарея
с особыми технико-эксплуатационными характеристиками,
и что ее отключение или замена должны осуществляться
только в условиях сервисной сети PEUGEOT или
специализированного технического центра.

172

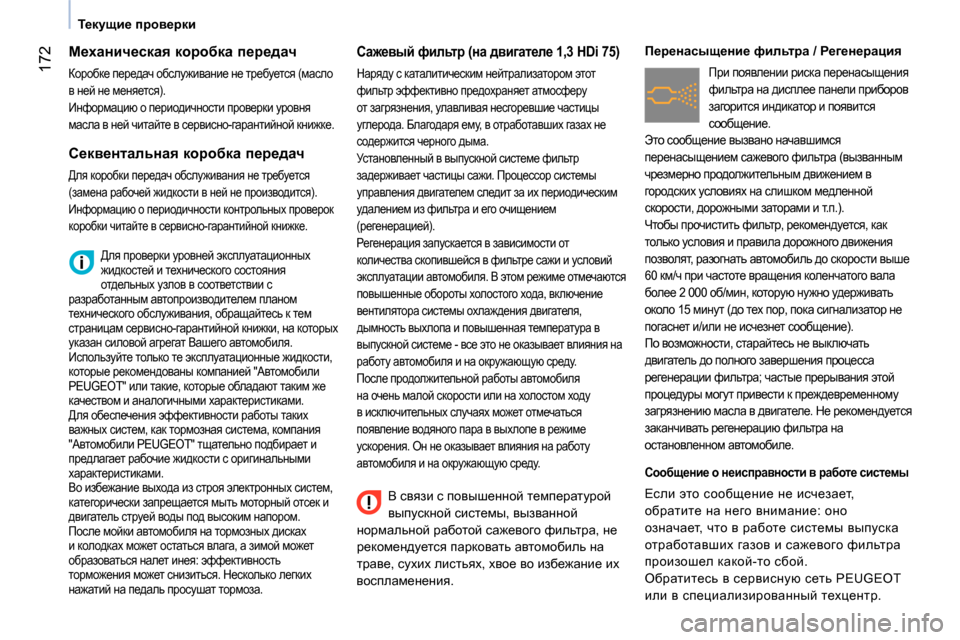

Текущие проверки









Механическая коробка передач

Коробке передач обслуживание не требуется (масло
в ней не меняется).
Информацию о периодичности проверки уровня
масла в ней читайте в сервисно-гарантийной книжке.
Для проверки уровней эксплуатационных
жидкостей и технического состояния
отдельных узлов в соответствии с
разработанным автопроизводителем планом
технического обслуживания, обращайтесь к тем
страницам сервисно-гарантийной книжки, на
которых
указан силовой агрегат Вашего автомобиля.
Используйте только те эксплуатационные жидкости,
которые рекомендованы компанией "Автомобили
PEUGEOT" или такие, которые обладают таким же
качеством и аналогичными характеристиками.
Для обеспечения эффективности работы таких
важных систем, как тормозная система, компания
"Автомобили PEUGEOT" тщательно подбирает и
предлагает рабочие жидкости с оригинальными
характеристиками.
Во избежание
выхода из строя электронных систем,
категорически запрещается мыть моторный отсек и
двигатель струей воды под высоким напором.
После мойки автомобиля на тормозных дисках
и колодках может остаться влага, а зимой может
образоваться налет инея: эффективность
торможения может снизиться. Несколько легких
нажатий на педаль просушат тормоза.






Сажевый фильтр (на двигателе 1,3 HDi 75)
Наряду с каталитическим нейтрализатором этот
фильтр эффективно предохраняет атмосферу
от загрязнения, улавливая несгоревшие частицы
углерода. Благодаря ему, в отработавших газах не
содержится черного дыма.
Установленный в выпускной системе фильтр
задерживает частицы сажи. Процессор системы
управления двигателем следит за их периодическим
удалением из фильтра и его очищением
(регенерацией).
Регенерация запускается
в зависимости от
количества скопившейся в фильтре сажи и условий
эксплуатации автомобиля. В этом режиме отмечаются
повышенные обороты холостого хода, включение
вентилятора системы охлаждения двигателя,
дымность выхлопа и повышенная температура в
выпускной системе - все это не оказывает влияния на
работу автомобиля и на окружающую среду.
После продолжительной работы автомобиля
на
очень малой скорости или на холостом ходу
в исключительных случаях может отмечаться
появление водяного пара в выхлопе в режиме
ускорения. Он не оказывает влияния на работу
автомобиля и на окружающую среду.


Перенасыщение фильтра / Регенерация

При появлении риска перенасыщения
фильтра на дисплее панели приборов
загорится индикатор и появится
сообщение.
Это сообщение вызвано начавшимся
перенасыщением сажевого фильтра (вызванным
чрезмерно продолжительным движением в
городских условиях на слишком медленной
скорости, дорожными заторами и т.п.).
Чтобы прочистить фильтр, рекомендуется, как
только условия и правила дорожного движения
позволят, разогнать
автомобиль до скорости выше
60 км/ч при частоте вращения коленчатого вала
более 2 000 об/мин, которую нужно удерживать
около 15 минут (до тех пор, пока сигнализатор не
погаснет и/или не исчезнет сообщение).
По возможности, старайтесь не выключать
двигатель до полного завершения процесса
регенерации фильтра; частые прерывания этой
процедуры могут привести
к преждевременному
загрязнению масла в двигателе. Не рекомендуется
заканчивать регенерацию фильтра на
остановленном автомобиле.


Сообщение о неисправности в работе системы

Если это сообщение не исчезает,
обратите на него внимание: оно
означает, что в работе системы выпуска
отработавших газов и сажевого фильтра
произошел какой-то сбой.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.








Секвентальная коробка передач

Для коробки передач обслуживания не требуется
(замена рабочей жидкости в ней не производится).
Информацию о периодичности контрольных проверок
коробки читайте в сервисно-гарантийной книжке.

В связи с повышенной температурой
выпускной системы, вызванной
нормальной работой сажевого фильтра, не
рекомендуется парковать автомобиль на
траве, сухих листьях, хвое во избежание их
воспламенения.

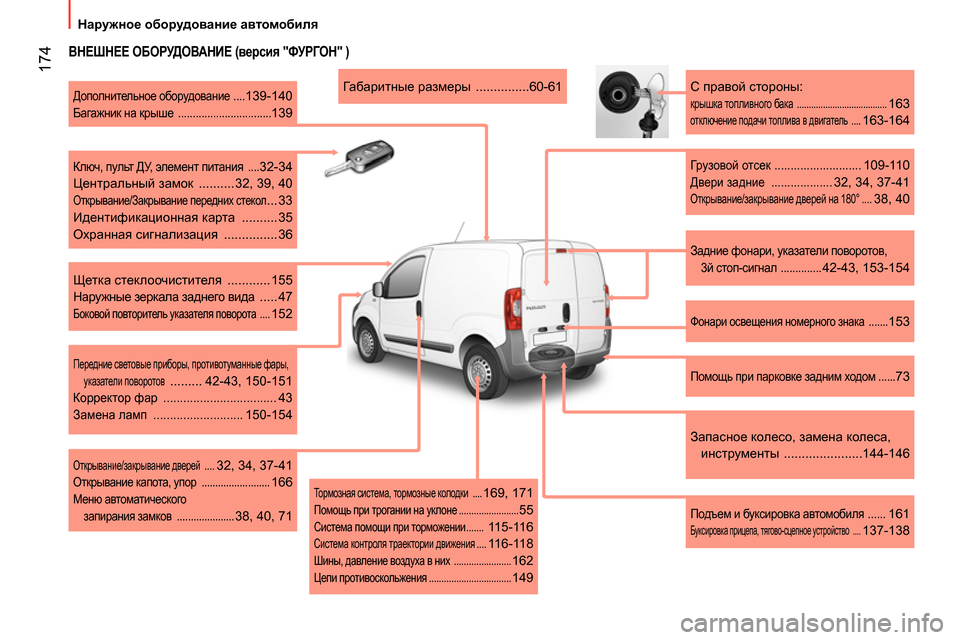

174



Наружное оборудование автомобиля




ВНЕШНЕЕ ОБОРУДОВАНИЕ (версия "ФУРГОН" )


Задние фонари, указатели поворотов,
3й стоп-сигнал ..............
42-43, 153-154
С правой стороны:

крышка топливного бака ......................................163
отключение подачи топлива в двигатель ....163-164


Грузовой отсек ...........................109-110

Двери задние ...................32, 34, 37-41

Открывание/закрывание дверей на 180° ....38, 40



Фонари освещения номерного знака .......153



Помощь при парковке задним ходом ......73



Запасное колесо, замена колеса,
инструменты ......................144-146


Подъем и буксировка автомобиля ......161

Буксировка прицепа, тягово-сцепное устройство ....137-138
Габаритные размеры ...............60-61

Дополнительное оборудование ....139-140
Багажник на крыше ................................
139


Ключ, пульт ДУ, элемент питания ....
32-34
Центральный замок .......... 32, 39, 40

Открывание/Закрывание передних стекол ... 33
Идентификационная карта .......... 35
Охранная сигнализация ............... 36

Щетка стеклоочистителя ............ 155

Наружные зеркала заднего вида ..... 47
Боковой повторитель указателя поворота ....152



Передние световые приборы, противотуманные фары,
указатели поворотов
......... 42-43, 150-151

Корректор фар ..................................43
Замена ламп ...........................
150-154


Открывание/закрывание дверей ....32, 34, 37-41
Открывание капота, упор .........................166
Меню автоматического
запирания замков .....................
38, 40, 71



Тормозная система, тормозные колодки ....169, 171

Помощь при трогании на уклоне ........................55
Система помощи при торможении .......
115-116
Система контроля траектории движения ....116-118

Шины, давление воздуха в них .......................162
Цепи противоскольжения .................................
149
