2014 Peugeot Bipper Инструкция по эксплуатации (in Russian)

135
5

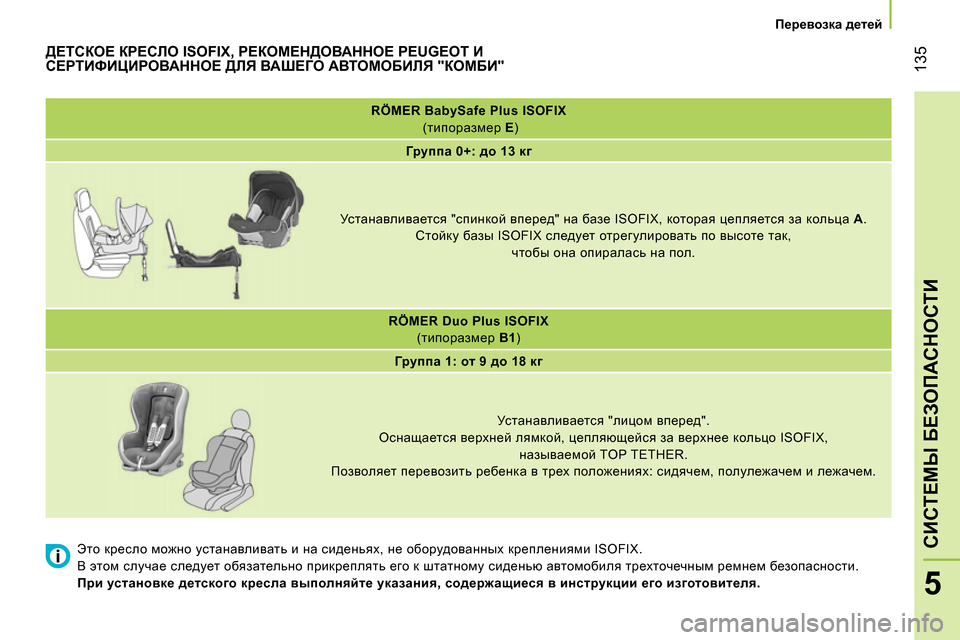

СИСТЕМЫ БЕЗОПАСНОСТИ



Перевозка детей





RÖMER BabySafe Plus ISOFIX
(типоразмер E
)


Группа 0+: до 13 кг




Устанавливается "спинкой вперед" на базе ISOFIX, которая цепляется за кольца A
.
Стойку базы ISOFIX следует отрегулировать по высоте так,
чтобы она опиралась на пол.


RÖMER Duo Plus ISOFIX
(типоразмер B1
)


Группа 1: от 9 до 18 кг




Устанавливается "лицом вперед".
Оснащается верхней
лямкой, цепляющейся за верхнее кольцо ISOFIX,
называемой TOP TETHER.
Позволяет перевозить ребенка в трех положениях: сидячем, полулежачем и лежачем.
Это кресло можно устанавливать и на сиденьях, не оборудованных креплениями ISOFIX.
В этом случае следует обязательно прикреплять его к штатному сиденью автомобиля трехточечным ремнем безопасности.

При установке детского кресла выполняйте указания, содержащиеся в
инструкции его изготовителя.




















ДЕТСКОЕ КРЕСЛО ISOFIX, РЕКОМЕНДОВАННОЕ PEUGEOT И
СЕРТИФИЦИРОВАННОЕ ДЛЯ ВАШЕГО АВТОМОБИЛЯ "КОМБИ"

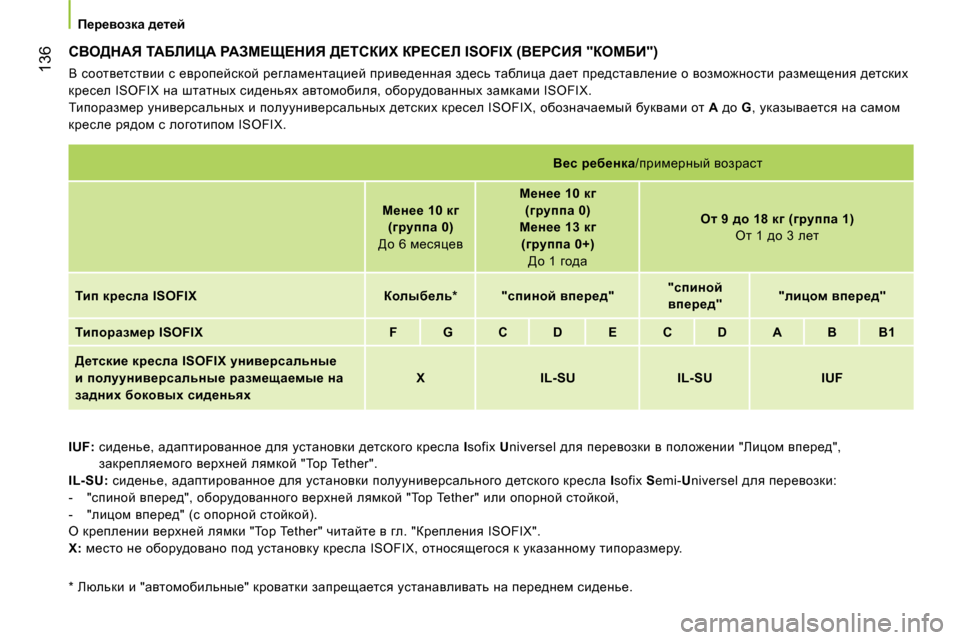

136



Перевозка детей



СВОДНАЯ ТАБЛИЦА РАЗМЕЩЕНИЯ ДЕТСКИХ КРЕСЕЛ ISOFIX (ВЕРСИЯ "КОМБИ")

В соответствии с европейской регламентацией приведенная здесь таблица дает представление о возможности размещения детских
кресел ISOFIX на штатных сиденьях автомобиля, оборудованных замками ISOFIX.
Типоразмер универсальных и полууниверсальных детских кресел ISOFIX, обозначаемый буквами от A
до G
, указывается на самом
кресле рядом с логотипом ISOFIX.

IUF:
сиденье, адаптированное для установки детского кресла I
sofix U
niversel для
перевозки в положении "Лицом вперед",
закрепляемого верхней лямкой "Top Tether".

IL-SU:
сиденье, адаптированное для установки полууниверсального детского кресла I
sofix S
emi- U
niversel для перевозки:


- "спиной вперед", оборудованного верхней лямкой "Top Tether" или опорной стойкой,

- "лицом вперед" (с опорной стойкой).
О креплении верхней лямки "Top Tether" читайте в гл. "Крепления ISOFIX".

X:
место не
оборудовано под установку кресла ISOFIX, относящегося к указанному типоразмеру.







Вес ребенка
/примерный возраст


Менее 10 кг
(группа 0)

До 6 месяцев

Менее 10 кг
(группа 0)

Менее 13 кг
(группа 0+)

До 1 года

От 9 до 18 кг (группа 1)

От 1 до 3 лет


Тип кресла ISOFIX




Колыбель*


"спиной вперед"


"спиной
вперед"


"лицом вперед"



Типоразмер ISOFIX


F


G


C


D


E


C


D


A


B


B1



Детские кресла ISOFIX универсальные
и полууниверсальные размещаемые на
задних боковых сиденьях


X


IL-SU


IL-SU


IUF


*
Люльки и "автомобильные" кроватки запрещается устанавливать на переднем сиденье.

137
6
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

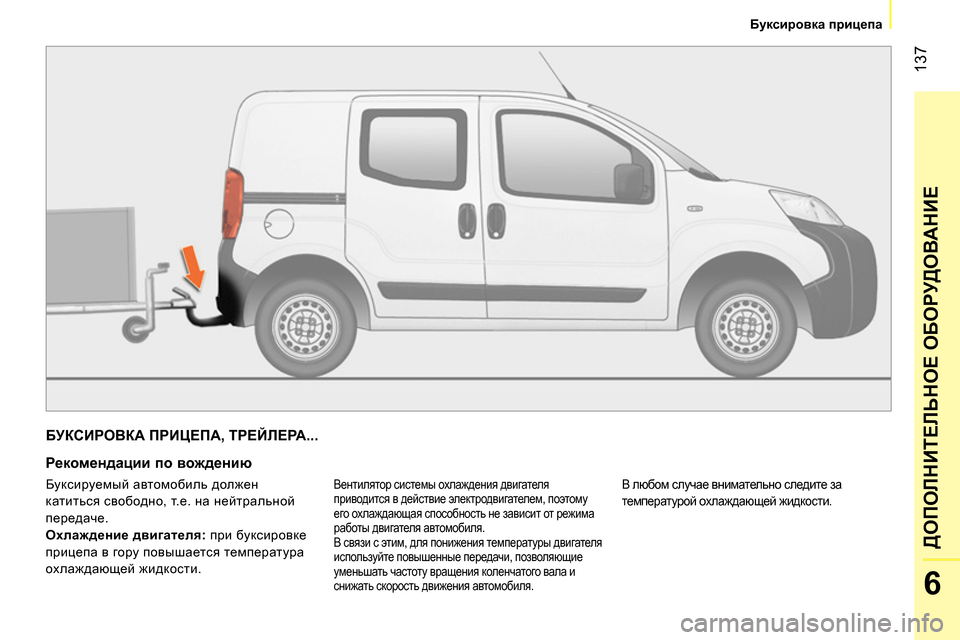

Буксировка прицепа



БУКСИРОВКА ПРИЦЕПА, ТРЕЙЛЕРА...


Рекомендации по вождению

Вентилятор системы охлаждения двигателя
приводится в действие электродвигателем, поэтому
его охлаждающая способность не зависит от режима
работы двигателя автомобиля.
В связи с этим, для понижения температуры двигателя
используйте повышенные передачи, позволяющие
уменьшать частоту вращения коленчатого вала и
снижать скорость движения автомобиля.
В любом случае внимательно следите за
температурой охлаждающей жидкости.
Буксируемый автомобиль должен
катиться свободно, т.е. на нейтральной
передаче.

Охлаждение двигателя:
при буксировке
прицепа в гору повышается температура
охлаждающей жидкости.

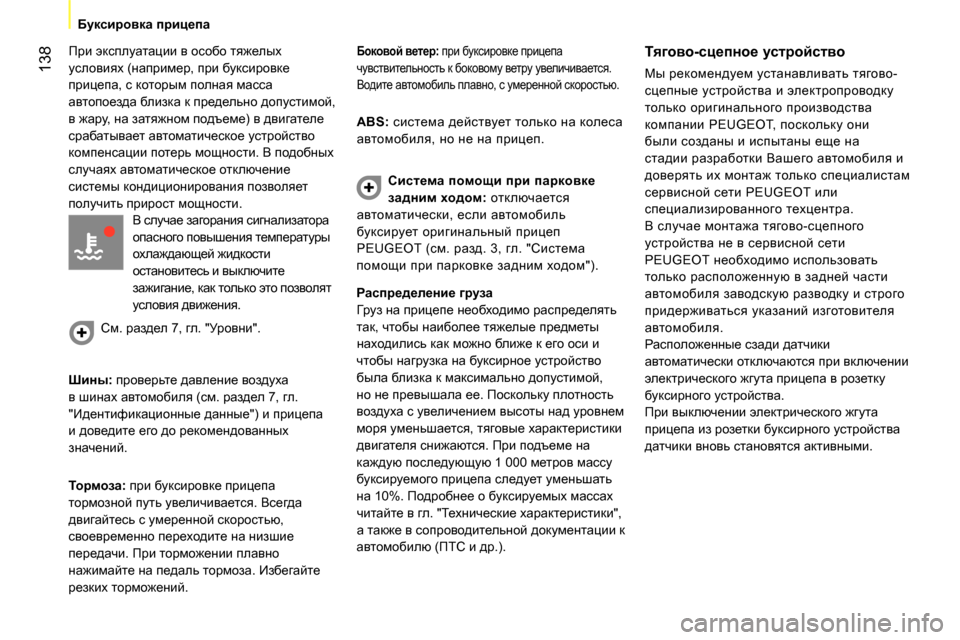

138
Буксировка прицепа


При эксплуатации в особо тяжелых
условиях (например, при буксировке
прицепа, с которым полная масса
автопоезда близка к предельно допустимой,
в жару, на затяжном подъеме) в двигателе
срабатывает автоматическое устройство
компенсации потерь мощности. В подобных
случаях автоматическое отключение
системы кондиционирования позволяет
получить прирост мощности.

В случае загорания сигнализатора
опасного
повышения температуры
охлаждающей жидкости
остановитесь и выключите
зажигание, как только это позволят
условия движения.
См. раздел 7, гл. "Уровни".

Шины:
проверьте давление воздуха
в шинах автомобиля (см. раздел 7, гл.
"Идентификационные данные") и прицепа
и доведите его до рекомендованных
значений.

Тормоза:
при буксировке прицепа
тормозной путь увеличивается. Всегда
двигайтесь
с умеренной скоростью,
своевременно переходите на низшие
передачи. При торможении плавно
нажимайте на педаль тормоза. Избегайте
резких торможений.


Боковой ветер:
при буксировке прицепа
чувствительность к боковому ветру увеличивается.
Водите автомобиль плавно, с умеренной скоростью.


ABS:
система действует только на колеса
автомобиля, но не на прицеп.

Система помощи при парковке
задним ходом:
отключается
автоматически, если автомобиль
буксирует оригинальный прицеп
PEUGEOT (см. разд. 3, гл. "Система
помощи при парковке задним ходом").


Тягово-сцепное устройство

Мы рекомендуем устанавливать тягово-
сцепные устройства и электропроводку
только оригинального производства
компании PEUGEOT, поскольку они
были созданы и испытаны еще на
стадии разработки Вашего автомобиля и
доверять их монтаж только специалистам
сервисной сети PEUGEOT или
специализированного техцентра.
В случае монтажа тягово-сцепного
устройства не в сервисной сети
PEUGEOT необходимо использовать
только расположенную в
задней части
автомобиля заводскую разводку и строго
придерживаться указаний изготовителя
автомобиля.
Расположенные сзади датчики
автоматически отключаются при включении
электрического жгута прицепа в розетку
буксирного устройства.
При выключении электрического жгута
прицепа из розетки буксирного устройства
датчики вновь становятся активными.
Распределение груза

Гру з на прицепе необходимо распределять
так, чтобы наиболее
тяжелые предметы
находились как можно ближе к его оси и
чтобы нагрузка на буксирное устройство
была близка к максимально допустимой,
но не превышала ее. Поскольку плотность
воздуха с увеличением высоты над уровнем
моря уменьшается, тяговые характеристики
двигателя снижаются. При подъеме на
каждую последующую 1 000 метров массу
буксируемого прицепа следует уменьшать
на 10%.
Подробнее о буксируемых массах
читайте в гл. "Технические характеристики",
а также в сопроводительной документации к
автомобилю (ПТС и др.).

139
6
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

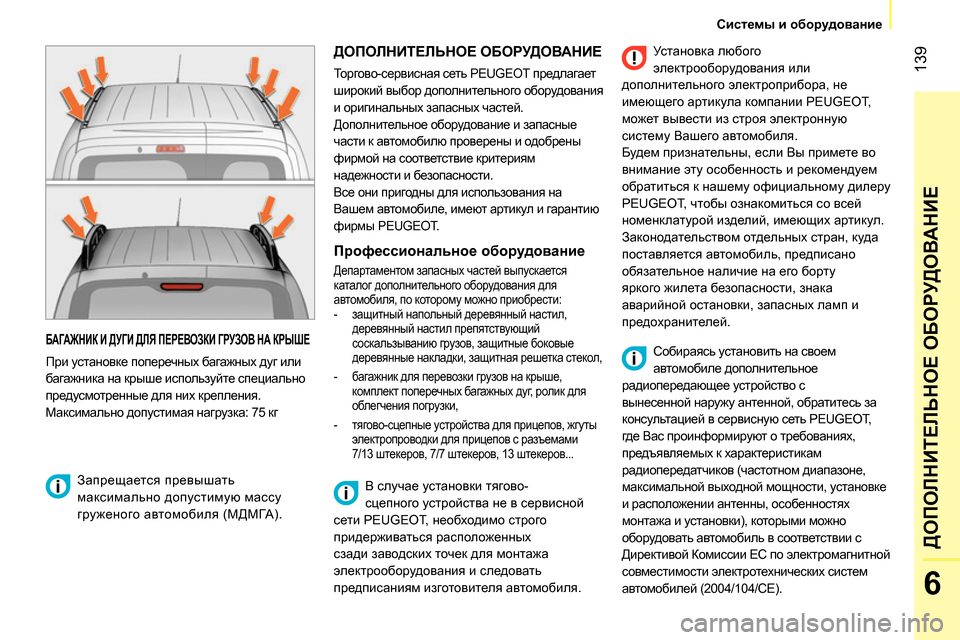

Системы и оборудование



БАГАЖНИК И ДУГИ ДЛЯ ПЕРЕВОЗКИ ГРУЗОВ НА КРЫШЕ

При установке поперечных багажных дуг или
багажника на крыше используйте специально
предусмотренные для них крепления.
Максимально допустимая нагрузка: 75 кг

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Торгово-сервисная сеть PEUGEOT предлагает
широкий выбор дополнительного оборудования
и оригинальных запасных частей.
Дополнительное оборудование и запасные
части к автомобилю проверены и одобрены
фирмой на соответствие критериям
надежности и безопасности.
Все они пригодны для использования на
Вашем автомобиле, имеют артикул и гарантию
фирмы PEUGEOT.

Запрещается превышать
максимально допустимую массу
груженого автомобиля (МДМГА).


Профессиональное оборудование

Департаментом запасных частей выпускается
каталог дополнительного оборудования для
автомобиля, по которому можно приобрести:


- защитный напольный деревянный настил,
деревянный настил препятствующий
соскальзыванию грузов, защитные боковые
деревянные накладки, защитная решетка стекол,

- багажник для перевозки грузов на крыше,
комплект поперечных багажных дуг, ролик для
облегчения погрузки,

- тягово-сцепные устройства
для прицепов, жгуты
электропроводки для прицепов с разъемами
7/13 штекеров, 7/7 штекеров, 13 штекеров...


Установка любого
электрооборудования или
дополнительного электроприбора, не
имеющего артикула компании PEUGEOT,
может вывести из строя электронную
систему Вашего автомобиля.
Будем признательны, если Вы примете во
внимание эту особенность и рекомендуем
обратиться к нашему официальному дилеру
PEUGEOT, чтобы ознакомиться со всей
номенклатурой изделий, имеющих артикул.
Законодательством отдельных стран, куда
поставляется автомобиль, предписано
обязательное наличие на его борту
яркого жилета безопасности, знака
аварийной остановки, запасных ламп и
предохранителей.
Собираясь установить на своем
автомобиле дополнительное
радиопередающее устройство с
вынесенной наружу антенной, обратитесь за
консультацией в сервисную сеть PEUGEOT,
где Вас проинформируют о требованиях,
предъявляемых к характеристикам
радиопередатчиков (частотном диапазоне,
максимальной выходной мощности, установке
и расположении
антенны, особенностях
монтажа и установки), которыми можно
оборудовать автомобиль в соответствии с
Директивой Комиссии ЕС по электромагнитной
совместимости электротехнических систем
автомобилей (2004/104/CE). В случае установки тягово-
сцепного устройства не в сервисной
сети PEUGEOT, необходимо строго
придерживаться расположенных
сзади заводских точек для монтажа
электрооборудования и следовать
предписаниям изготовителя автомобиля.

140



Системы и оборудование




Специальное дополнительное оборудование

Еще одна группа изделий предлагается в
сервисной сети PEUGEOT.

"Комфорт":
мини-бар, плечики для закрепления
на подголовнике, лампа для чтения,
парктроник для парковки задним ходом...

"Транспортировка":
багажник, сетка на задней двери, комплект
поперечных и продольных брусьев,
багажные кофры для перевозок на крыше...

"Стиль":
декоративные накладки, антикражные

колесные колпаки...
"Безопасность":
охранная сигнализация, гравировка стекол,
алкотестер, аптечка, светоотражающий
жилет безопасности, знак аварийной
остановки, подушки-бустеры и кресла для
первозки детей, цепи противоскольжения...

"Защита":

резиновый коврик, коврик с ковротканевым
покрытием, коврик 3D, чехлы сидений,
совместимые с боковыми подушками безопасности,
комплекты передних и задних брызговиков...


"Мультимедиа":
автомагнитолы, беспроводная гарнитура
громкой связи, громкоговорители,
навигационная система-приставка,
антирадар, система Wi-Fi on board...

В торгово-сервисной сети PEUGEOT Вы
также можете приобрести средства для
мойки и чистки кузова и салона, в том числе
экологичную продукцию производства
"TECHNATURE", жидкость для омывателей
стекол, ретушные карандаши и аэрозольные
баллончики для ремонта декоративного
покрытия Вашего
автомобиля, расходные
материалы (баллончик с герметиком для
заделки прокола в шине и т.п.), ...
Чтобы ничто не мешало свободному
перемещению педалей:


- правильно уложите и закрепите коврик
на фиксаторах,

- никогда не кладите под ноги уложенные
один на другой коврики.

141
7
СЛУЖБА БЫСТРОЙ ПОМОЩИ

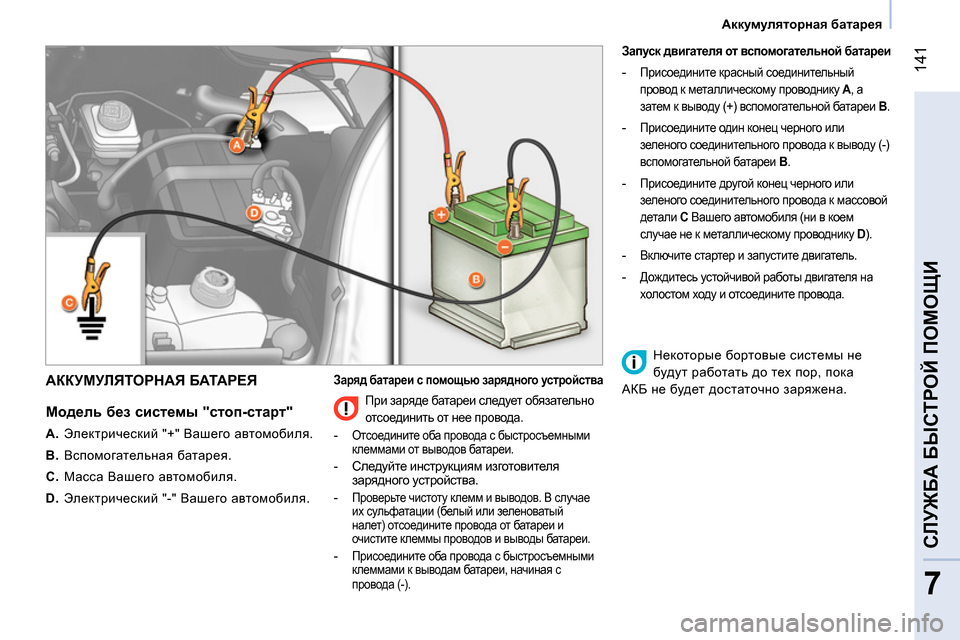

Аккумуляторная батарея



АККУМУЛЯТОРНАЯ БАТАРЕЯ


Модель без системы "стоп-старт"



A.
Электрический "+" Вашего автомобиля.

B.
Вспомогательная батарея.

C.
Масса Вашего автомобиля.

D.
Электрический "-" Вашего автомобиля.


Заряд батареи с помощью зарядного устройства


Запуск двигателя от вспомогательной батареи



- Присоедините красный соединительный
провод к металлическому проводнику A
, а
затем к выводу (+) вспомогательной батареи B
.


- Присоедините один конец черного или
зеленого соединительного провода к выводу (-)
вспомогательной батареи В
.


- Присоедините другой конец черного или
зеленого соединительного провода к массовой
детали C
Вашего автомобиля (ни в коем
случае не к металлическому проводнику D
).


- Включите стартер и запустите двигатель.


- Дождитесь устойчивой работы двигателя на
холостом ходу и отсоедините провода.



При заряде батареи следует обязательно
отсоединить от нее провода.



- Отсоедините оба провода с быстросъемными
клеммами от выводов батареи.


- Следуйте инструкциям изготовителя
зарядного устройства.

-
Проверьте чистоту клемм и выводов. В случае
их сульфатации (белый или зеленоватый
налет) отсоедините провода от батареи и
очистите клеммы проводов и выводы батареи.


- Присоедините оба провода с быстросъемными
клеммами к выводам батареи, начиная с
провода (-).


Некоторые бортовые системы не
будут работать до тех пор, пока
АКБ не будет достаточно заряжена.

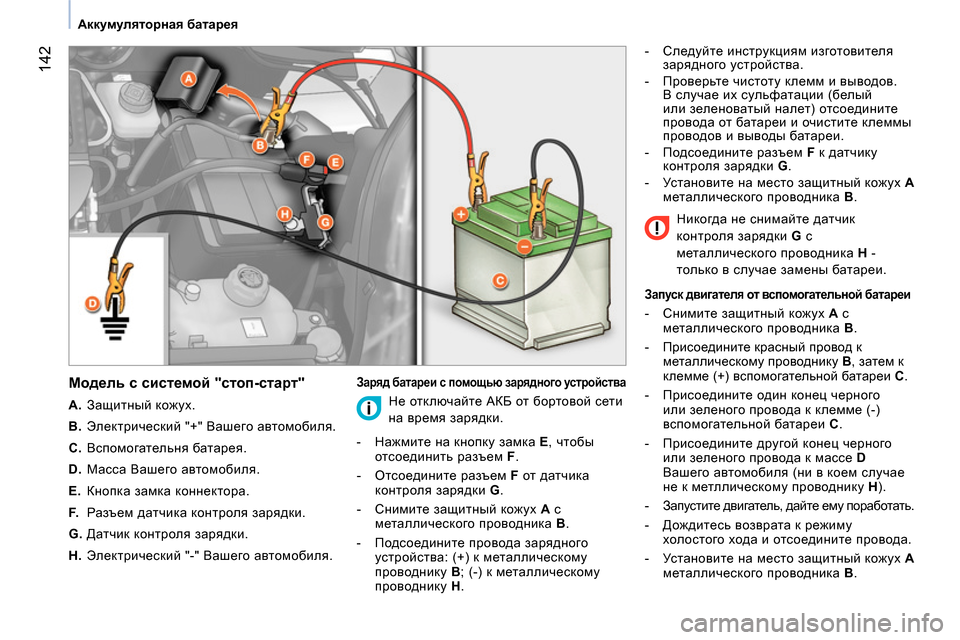

142



Аккумуляторная батарея




Модель с системой "стоп-старт"



A.
Защитный кожух.

B.
Электрический "+" Вашего автомобиля.

C.
Вспомогательня батарея.

D.
Масса Вашего автомобиля.

E.
Кнопка замка коннектора.

F.
Разъем датчика контроля зарядки.

G.
Датчик контроля зарядки.

H.
Электрический "-" Вашего автомобиля.


Заряд батареи с помощью зарядного устройства


- Следуйте инструкциям изготовителя
зарядного устройства.

- Проверьте чистоту клемм и выводов.
В случае их сульфатации (белый
или зеленоватый налет) отсоедините
провода от батареи и очистите клеммы
проводов и выводы батареи.

- Подсоедините разъем F
к датчику
контроля зарядки G
.

- Установите на место защитный кожух A

металлического проводника
B
.


Запуск двигателя от вспомогательной батареи



- Снимите защитный кожух A
с
металлического проводника B
.

- Присоедините красный провод к
металлическому проводнику B
, затем к
клемме (+) вспомогательной батареи C
.

- Присоедините один конец черного
или зеленого провода к клемме (-)
вспомогательной батареи C
.

- Присоедините другой конец черного
или зеленого провода к массе D
Вашего автомобиля
(ни в коем случае
не к метллическому проводнику H
).

- Запустите двигатель, дайте ему поработать.

- Дождитесь возврата к режиму
холостого хода и отсоедините провода.

- Установите на место защитный кожух A

металлического проводника B
.



Не отключайте АКБ от бортовой сети
на время зарядки.


- Нажмите на
кнопку замка E
, чтобы
отсоединить разъем F
.

- Отсоедините разъем F
от датчика
контроля зарядки G
.

- Снимите защитный кожух A
с
металлического проводника B
.

- Подсоедините провода зарядного
устройства: (+) к металлическому
проводнику B
; (-) к металлическому
проводнику H
. Никогда не снимайте датчик
контроля зарядки G
с
металлического проводника
H
-
только в случае замены батареи.
