2014 PEUGEOT 4008 Instrukcja obsługi (in Polish)

191
7
Informacje praktyczne


)
Popchnąć kierunkowskaz do tyłu, aby go wyczepić.

)
Odłączyć złącze kierunkowskazu.

)
Wymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.












Wymiana kierunkowskazów bocznych







Punktowe oświetlenie zewnętrznych lusterek wstecznych

Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.

192
Informacje praktyczne


1.
Tr z e c i e światło stop (diody).


2.
Oświetlenie tablicy rejestracyjnej
(W5W-5W).


3.
Światło
przeciwmgłowe
(W21W-21W)
.

4.
Ś
wiatło cofania (W16W-16W)
.

5.
Kierunkowskaz y ( W Y21W-21W ).


6.
Światła pozycyjne
( P21-5W
).

7.
Światła pozycyjne / stop (W21- 5W).







































Światła tylne


Żarówki w kolorze żółtym
(bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o takiej samej
charakterystyce i kolorze.
Żarówki te wymienia się od zewnętrznej strony
bagażnika.


)
Otworzyć bagażnik.

)
Odkręcić dwie śruby mocujące.

)
Wypiąć blok świateł i ostrożnie go
wyciągnąć, pociągając do tyłu.

)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć.

)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Zwrócić uwagę na prawidłowe ustawienie
bolców mocujących blok świateł. Muszą
się one znajdować na przeciw bolców
znajdujących się na nadwoziu.
























Wymiana żarówek świateł
pozycyjnych / stop (7) i
kierunkowskazów (5)


)
Otworzyć bagażnik.

)
Wsunąć śrubokręt do otworu pokrywy, a
następnie podważyć i otworzyć pokrywę.

)
Przekręcić oprawkę żarówki o ćwierć
obrotu w lewo.

)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymianę tych żarówek można również
wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.














Wymiana żarówek świateł
pozycyjnych (6)

193
7
Informacje praktyczne

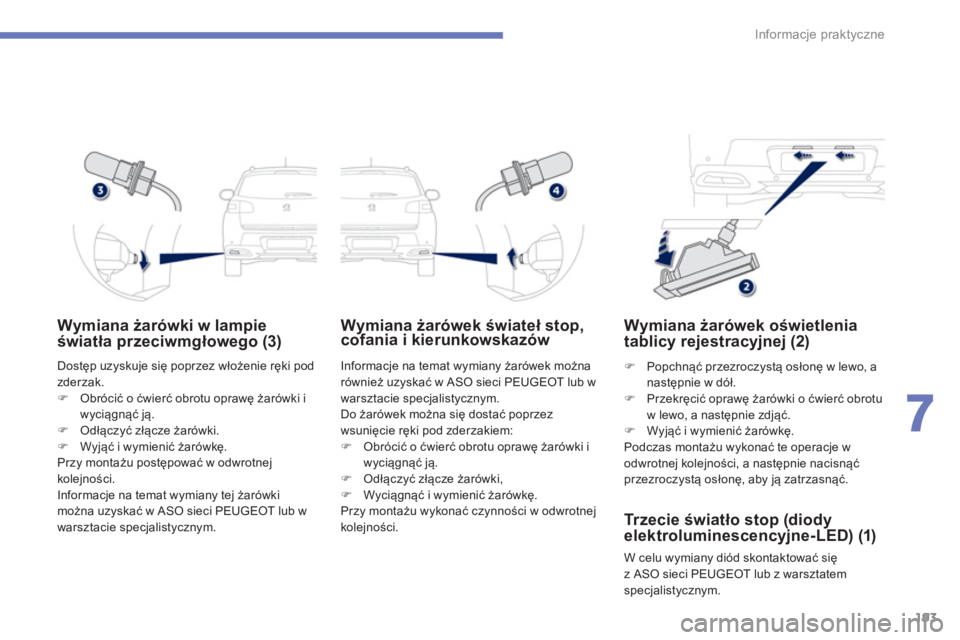

Wymiana żarówki w lampie
światła przeciwmgłowego (3)

Dostęp uzyskuje się poprzez włożenie ręki pod
zderzak.


)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.

)
Odłączyć złącze żarówki.

)
Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Informacje na temat wymiany tej żarówki
można uzyskać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.















Wymiana żarówek świateł stop,
cofania i kierunkowskazów
Informacje na temat wymiany żarówek można
również uzyskać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Do żarówek można się dostać poprzez
wsunięcie ręki pod zderzakiem:


)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.

)
Odłączyć złącze żarówki,

)
Wyciągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.









Wymiana żarówek oświetlenia
tablicy rejestracyjnej (2)



)
Popchnąć przezroczystą osłonę w lewo, a
następnie w dół.

)
Przekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć.

)
Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje w
odwrotnej kolejności, a następnie nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.

















Tr z e c i e światło stop (diody
elektroluminescencyjne-LED) (1)
W celu wymiany diód skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

194
Informacje praktyczne




















Wymiana bezpiecznika

Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
komorze silnika.
Aby się do nich dostać, należy:


)
Otworzyć pokrywę silnika (patrz
"Sprawdzenia").

)
Odpiąć i zdjąć pokrywę.

)
Wyjąć szczypce.

)
Dokładnie zamknąć pokrywę, aby
zapewnić szczelność skrzynki
bezpieczników.



Dostęp do narzędzi

Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i ją usunąć.


)
Sprawdzić, czy przełącznik jest w
położeniu " LOCK
" lub czy samochód jest
w trybie " OFF
".

)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.


)
Do wyciągnięcia bezpiecznika z gniazda
należy użyć specjalnych szczypiec.

)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim samym
natężeniu znamionowym.

)
Sprawdzić, czy numer wygrawerowany
na skrzynce zgadza się z numerem
wygrawerowanym na bezpieczniku i
numerem w tabeli zamieszczonej poniżej.


Wymiana bezpiecznika

Dobr y Zły

PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu oraz za uszkodzenia
związane z instalacją akcesoriów
niedostarczonych, niezalecanych
przez PEUGEOT i zainstalowanych
niezgodnie z zaleceniami marki,
zwłaszcza jeżeli pobór wszystkich
podłączonych urządzeń dodatkowych
przekracza 10 mA.

Układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał
z wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego
wyposażenia lub akcesoriów
elektrycznych w pojeździe skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Wymiana bezpiecznika, który nie
został uwzględniony w poniższych
tabelach, może spowodować poważne
uszkodzenie pojazdu. Skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

195
7
Informacje praktyczne

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników



)
Odpiąć i zdjąć pokrywę, pociągając do
siebie.



Bezpiecznik Nr




Natężenie



Funkcje




1*



30 A

Wentylator kabiny.


2



15 A

Światła stop, trzecie światło stop.


3



10 A

Światła przeciwmgłowe tylne.


4



30 A

Wycieraczka przedniej szyby, spryskiwacz szyby.


6



20 A



Centralny zamek, zewnętrzne lusterka wsteczne sterowane elektrycznie.



7



15 A

Radioodtwarzacz, telematyka, moduł USB, zestaw głośnomówiący.


8



7,5 A

Klucz z pilotem zdalnego sterowania, kalkulator klimatyzacji,
zestaw wskaźników, elektryczne podnośniki szyb, czujnik deszczu
i jasności, alarm, panel przycisków, przełączniki przy kierownicy.


9



15 A

Oświetlenie kabiny i zestawu wskaźników.


10



15 A

Światła awaryjne.


11



15 A

Wycieraczka tylnej szyby.


12



7,5 A



Zestaw wskaźników, ekran wielofunkcyjny, pomoc przy parkowaniu,
ogrzewane fotele, odmrażanie tylnej szyby, zasłona przyciemniająca
sterowana elektrycznie, automatyczna regulacja reflektorów.


13



15 A

Zapalniczka, gniazdo zasilania osprzętu.


15



20 A

Zasłona przyciemniająca sterowana elektrycznie.


16



10 A

Zewnętrzne lusterka wsteczne, radioodtwarzacz.

196
Informacje praktyczne
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana
bezpieczników maxi musi być wykonywana w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.




Bezpiecznik Nr




Natężenie



Funkcje




18



7,5 A



Światła cofania, kalkulator pomocy przy parkowaniu, kamera cofania, kalkulator poduszek powietrznych.



19



15 A

Gniazdo osprzętu.


20*



30 A

Przełączniki elektrycznych podnośników szyb.


21
*

30 A

Odmrażanie tylnej szyby.


22



7,5 A

Odmrażanie zewnętrznych lusterek wstecznych.


24



25 A

Fotel kierowcy i pasażera sterowany elektrycznie.


25



30 A

Ogrzewane fotele.

197
7
Informacje praktyczne

Bezpieczniki w komorze
silnika

Dostęp do bezpieczników



)
Odpiąć i zdjąć pokrywę.



Bezpiecznik Nr




Natężenie



Funkcje




1



15 A

Reflektory przeciwmgłowe przednie.


4



10 A

Sygnał dźwiękowy.


5



7,5 A

Alternator.


6



20 A

Spryskiwacz reflektorów.


7



10 A

Klimatyzacja.


9



20 A

Alarm.


10



15 A

Odmrażanie wycieraczki.


11



-

Wolny.


12



-

Wolny. Skrzynka bezpieczników znajduje się w
komorze silnika (po lewej stronie).

198
Informacje praktyczne


Bezpiecznik Nr




Natężenie



Funkcje




13



10 A

Światła dzienne.


14



10 A

Światło drogowe lewe.


15



10 A

Światło drogowe prawe.


16



20 A

Światło mijania lewe (ksenonowe).


17



20 A

Światło mijania prawe (ksenonowe).


18



10 A

Światło mijania lewe (halogenowe), ręczna i automatyczna
regulacja reflektorów.


19



10 A

Światło mijania prawe (halogenowe).


31



30 A

Wzmacniacz audio.
Bezpieczniki maxi są dodatkowym
zabezpieczeniem systemów
elektrycznych. Wymiana bezpieczników
maxi musi być wykonywana w ASO
sieci PEUGEOT lub w warsztat
specjalistyczny.

Po wymianie dokładnie zamknąć
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.
