2014 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

55

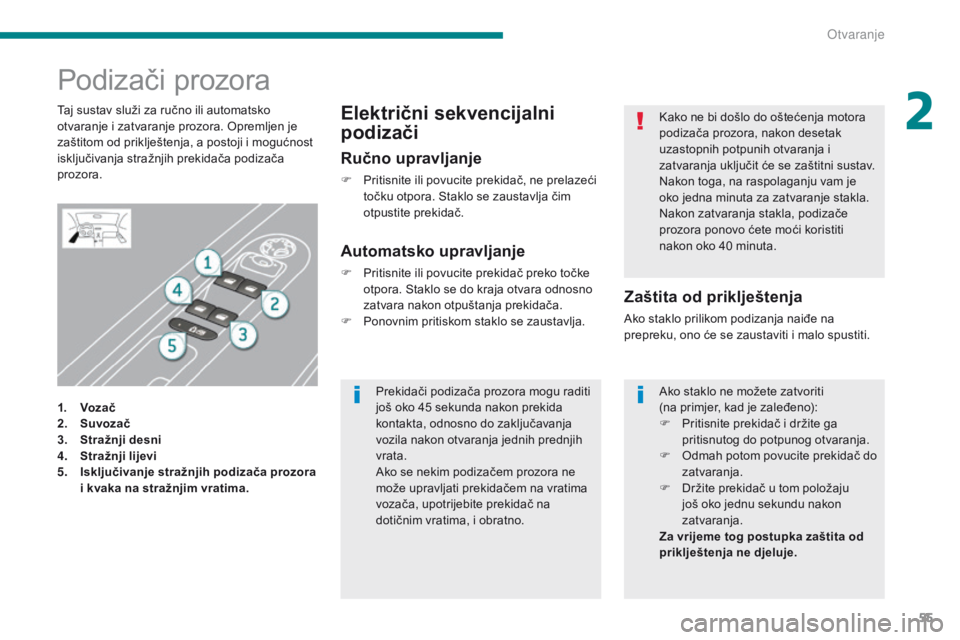

Podizači prozora
1. Voz ač
2. Suvozač
3.
S

tražnji desni
4.
S

tražnji lijevi
5.
I

sključivanje stražnjih podizača prozora
i kvaka na stražnjim vratima.
Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe na
prepreku, ono će se zaustaviti i malo spustiti.
Automatsko upravljanje
F Pritisnite ili povucite prekidač preko točke otpora. Staklo se do kraja otvara odnosno
zatvara nakon otpuštanja prekidača.
F

P
onovnim pritiskom staklo se zaustavlja.
Električni sekvencijalni
podizačiTaj sustav služi za ručno ili automatsko
otvaranje i zatvaranje prozora. Opremljen je
zaštitom od priklještenja, a postoji i mogućnost
isključivanja stražnjih prekidača podizača
prozora.
Ručno upravljanje
F Pritisnite ili povucite prekidač, ne prelazeći točku otpora. Staklo se zaustavlja čim
otpustite prekidač. Kako ne bi došlo do oštećenja motora
podizača prozora, nakon desetak
uzastopnih potpunih otvaranja i
zatvaranja uključit će se zaštitni sustav.
Nakon toga, na raspolaganju vam je
oko jedna minuta za zatvaranje stakla.
Nakon zatvaranja stakla, podizače
prozora ponovo ćete moći koristiti
nakon oko 40 minuta.
Prekidači podizača prozora mogu raditi
još oko 45 sekunda nakon prekida
kontakta, odnosno do zaključavanja
vozila nakon otvaranja jednih prednjih
vrata.
Ako se nekim podizačem prozora ne
može upravljati prekidačem na vratima
vozača, upotrijebite prekidač na
dotičnim vratima, i obratno. Ako staklo ne možete zatvoriti
(na primjer, kad je zaleđeno):
F

P
ritisnite prekidač i držite ga
pritisnutog do potpunog otvaranja.
F

O
dmah potom povucite prekidač do
zatvaranja.
F

D
ržite prekidač u tom položaju
još oko jednu sekundu nakon
zatvaranja.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
2
Otvaranje

56

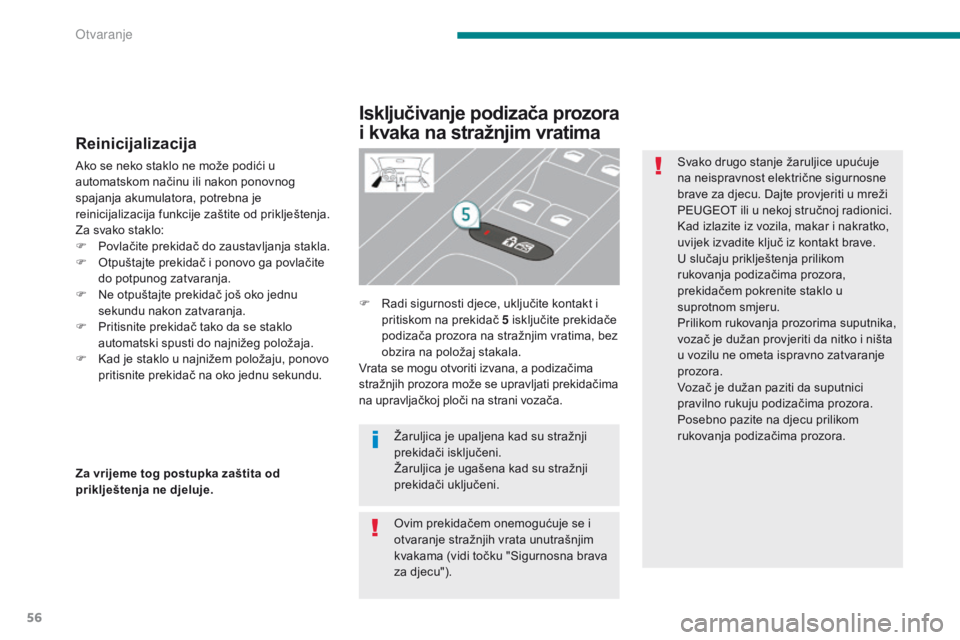

Reinicijalizacija
Ako se neko staklo ne može podići u
automatskom načinu ili nakon ponovnog
spajanja akumulatora, potrebna je
reinicijalizacija funkcije zaštite od priklještenja.
Za svako staklo:
F
P
ovlačite prekidač do zaustavljanja stakla.
F

O
tpuštajte prekidač i ponovo ga povlačite
do potpunog zatvaranja.
F

N
e otpuštajte prekidač još oko jednu
sekundu nakon zatvaranja.
F

P
ritisnite prekidač tako da se staklo
automatski spusti do najnižeg položaja.
F

K
ad je staklo u najnižem položaju, ponovo
pritisnite prekidač na oko jednu sekundu.
Isključivanje podizača prozora
i kvaka na stražnjim vratima
F Radi sigurnosti djece, uključite kontakt i pritiskom na prekidač 5 isključite prekidače
podizača prozora na stražnjim vratima, bez
obzira na položaj stakala.
Vrata se mogu otvoriti izvana, a podizačima
stražnjih prozora može se upravljati prekidačima
na upravljačkoj ploči na strani vozača.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje. Žaruljica je upaljena kad su stražnji
prekidači isključeni.
Žaruljica je ugašena kad su stražnji
prekidači uključeni.Svako drugo stanje žaruljice upućuje
na neispravnost električne sigurnosne
brave za djecu. Dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Kad izlazite iz vozila, makar i nakratko,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom
rukovanja podizačima prozora,
prekidačem pokrenite staklo u
suprotnom smjeru.
Prilikom rukovanja prozorima suputnika,
vozač je dužan provjeriti da nitko i ništa
u vozilu ne ometa ispravno zatvaranje
prozora.
Vozač je dužan paziti da suputnici
pravilno rukuju podizačima prozora.
Posebno pazite na djecu prilikom
rukovanja podizačima prozora.
Ovim prekidačem onemogućuje se i
otvaranje stražnjih vrata unutrašnjim
kvakama (vidi točku "Sigurnosna brava
za djecu").
Otvaranje

57

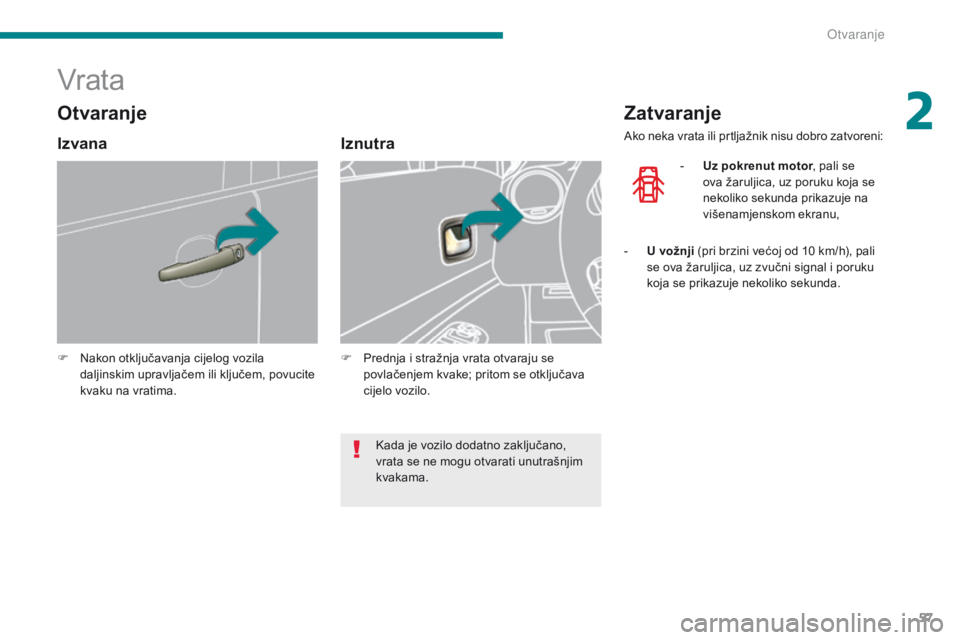

Vrata
F Nakon otključavanja cijelog vozila daljinskim upravljačem ili ključem, povucite
kvaku na vratima.
Iznutra
F Prednja i stražnja vrata otvaraju se povlačenjem kvake; pritom se otključava
cijelo vozilo.
Zatvaranje
Ako neka vrata ili prtljažnik nisu dobro zatvoreni:
-
U
z pokrenut motor , pali se
ova žaruljica, uz poruku koja se
nekoliko sekunda prikazuje na
višenamjenskom ekranu,
Otvaranje
Izvana
- U vožnji (pri brzini većoj od 10 km/h), pali
se ova žaruljica, uz zvučni signal i poruku
koja se prikazuje nekoliko sekunda.
Kada je vozilo dodatno zaključano,
vrata se ne mogu otvarati unutrašnjim
kvakama.
2
O

58

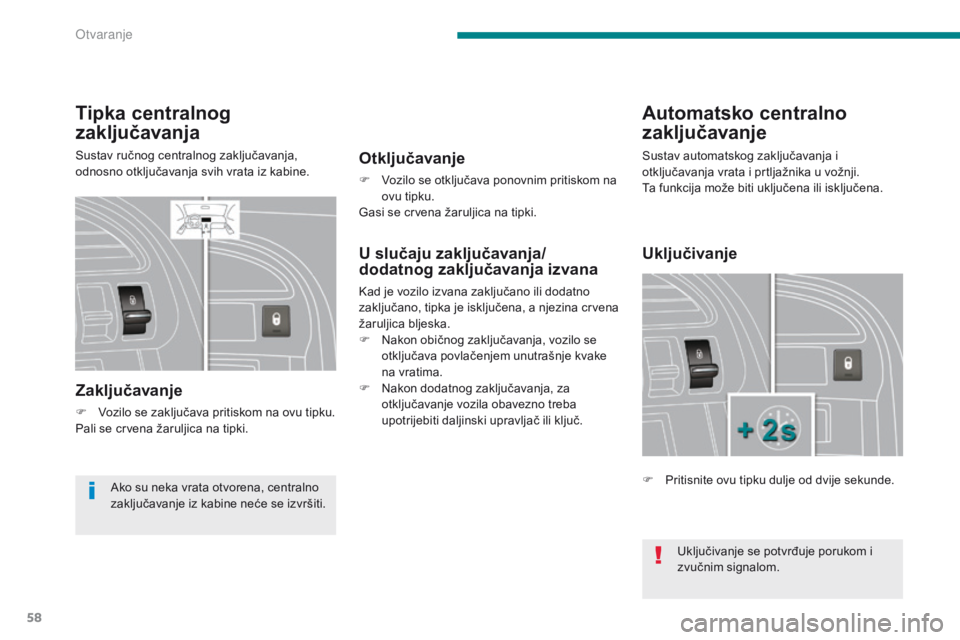

Tipka centralnog
zaključavanja
Sustav ručnog centralnog zaključavanja,
odnosno otključavanja svih vrata iz kabine.
Zaključavanje
F Vozilo se zaključava pritiskom na ovu tipku.
Pali se crvena žaruljica na tipki.
Automatsko centralno
zaključavanje
Otključavanje
F Vozilo se otključava ponovnim pritiskom na ovu tipku.
Gasi se crvena žaruljica na tipki.
Uključivanje
F Pritisnite ovu tipku dulje od dvije sekunde.
Ako su neka vrata otvorena, centralno
zaključavanje iz kabine neće se izvršiti.
U slučaju zaključavanja/
dodatnog zaključavanja izvana
Kad je vozilo izvana zaključano ili dodatno
zaključano, tipka je isključena, a njezina crvena
žaruljica bljeska.
F

N
akon običnog zaključavanja, vozilo se
otključava povlačenjem unutrašnje kvake
na vratima.
F

N
akon dodatnog zaključavanja, za
otključavanje vozila obavezno treba
upotrijebiti daljinski upravljač ili ključ.
Uključivanje se potvrđuje porukom i
zvučnim signalom.
Sustav automatskog zaključavanja i
otključavanja vrata i prtljažnika u vožnji.
Ta funkcija može biti uključena ili isključena.
O

59

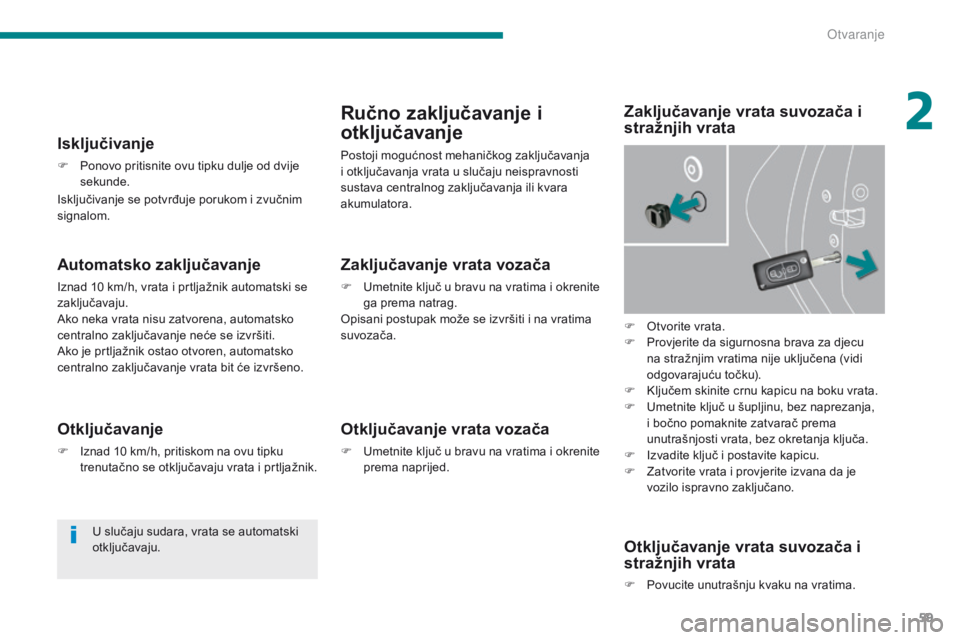

Automatsko zaključavanje
Iznad 10 km/h, vrata i prtljažnik automatski se
z aključavaju.
Ako neka vrata nisu zatvorena, automatsko
centralno zaključavanje neće se izvršiti.
Ako je prtljažnik ostao otvoren, automatsko
centralno zaključavanje vrata bit će izvršeno.
Isključivanje
F Ponovo pritisnite ovu tipku dulje od dvije sekunde.
Otključavanje
F Iznad 10 km/h, pritiskom na ovu tipku
trenutačno se otključavaju vrata i prtljažnik.
U slučaju sudara, vrata se automatski
otključavaju.
Ručno zaključavanje i
otključavanje
Postoji mogućnost mehaničkog zaključavanja
i otključavanja vrata u slučaju neispravnosti
sustava centralnog zaključavanja ili kvara
akumulatora.
F

O
tvorite vrata.
F

P
rovjerite da sigurnosna brava za djecu
na stražnjim vratima nije uključena (vidi
odgovarajuću točku).
F

K
ljučem skinite crnu kapicu na boku vrata.
F

U
metnite ključ u šupljinu, bez naprezanja,
i bočno pomaknite zatvarač prema
unutrašnjosti vrata, bez okretanja ključa.
F

I
zvadite ključ i postavite kapicu.
F

Z
atvorite vrata i provjerite izvana da je
vozilo ispravno zaključano.
Zaključavanje vrata vozača
F Umetnite ključ u bravu na vratima i okrenite ga prema natrag.
Opisani postupak može se izvršiti i na vratima
suvozača.
Otključavanje vrata vozača
F Umetnite ključ u bravu na vratima i okrenite prema naprijed.
Zaključavanje vrata suvozača i
stražnjih vrata
Otključavanje vrata suvozača i
stražnjih vrata
F Povucite unutrašnju kvaku na vratima.
Isključivanje se potvrđuje porukom i zvučnim
signalom.
2
O

60
Otvaranje

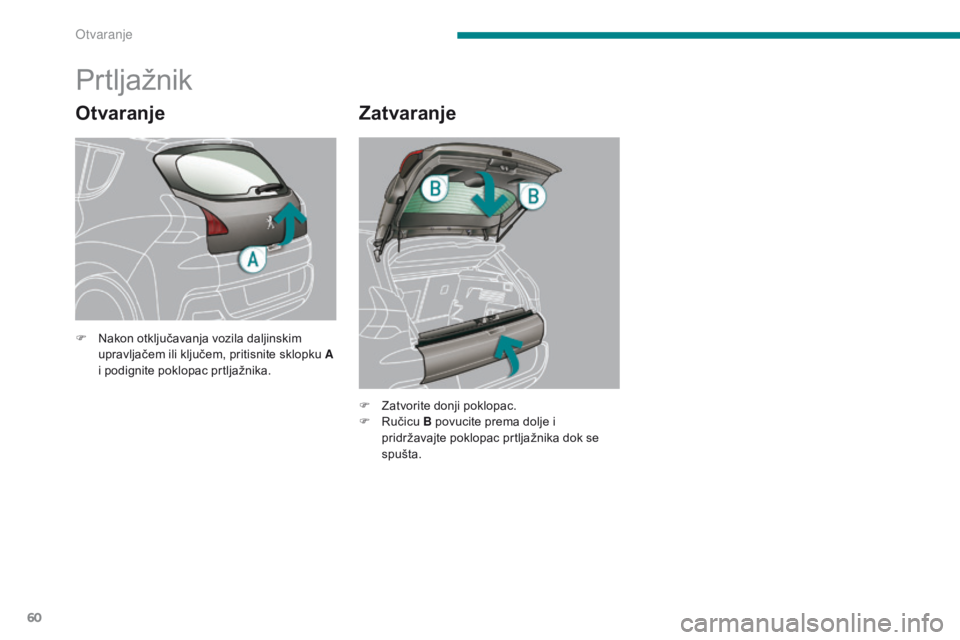

Prtljažnik
Zatvaranje
F Nakon otključavanja vozila daljinskim upravljačem ili ključem, pritisnite sklopku A
i podignite poklopac prtljažnika.
F

Z
atvorite donji poklopac.
F

R
učicu B povucite prema dolje i
pridržavajte poklopac prtljažnika dok se
spušta.
Otvaranje

61

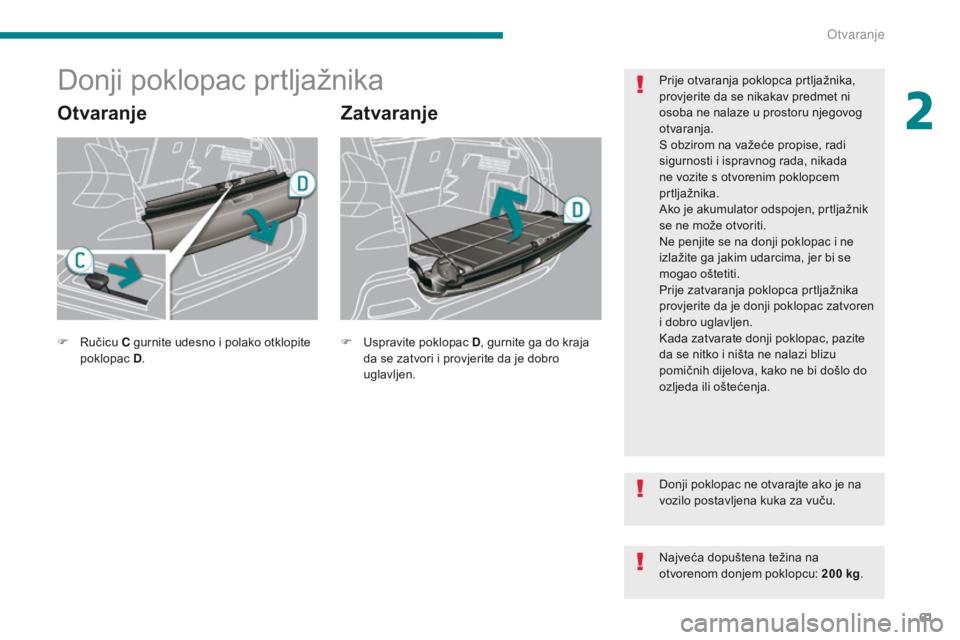

Donji poklopac prtljažnika
OtvaranjeZatvaranje
Prije otvaranja poklopca prtljažnika,
provjerite da se nikakav predmet ni
osoba ne nalaze u prostoru njegovog
otvaranja.
S obzirom na važeće propise, radi
sigurnosti i ispravnog rada, nikada
ne vozite s otvorenim poklopcem
prtljažnika.
Ako je akumulator odspojen, prtljažnik
se ne može otvoriti.
Ne penjite se na donji poklopac i ne
izlažite ga jakim udarcima, jer bi se
mogao oštetiti.
Prije zatvaranja poklopca prtljažnika
provjerite da je donji poklopac zatvoren
i dobro uglavljen.
Kada zatvarate donji poklopac, pazite
da se nitko i ništa ne nalazi blizu
pomičnih dijelova, kako ne bi došlo do
ozljeda ili oštećenja.
Donji poklopac ne otvarajte ako je na
vozilo postavljena kuka za vuču.
Najveća dopuštena težina na
otvorenom donjem poklopcu: 200
kg.
F

R

učicu C gurnite udesno i polako otklopite
poklopac D. F

Usp

ravite poklopac D, gurnite ga do kraja
da se zatvori i provjerite da je dobro
uglavljen.
2
Otvaranje

62

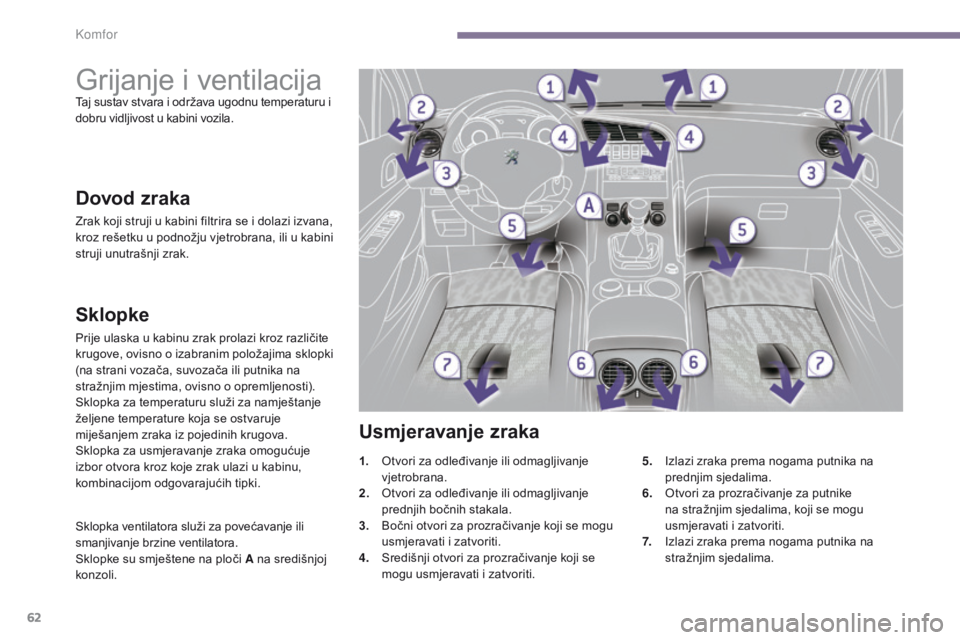

Grijanje i ventilacijaTaj sustav stvara i održava ugodnu temperaturu i
dobru vidljivost u kabini vozila.
Sklopke
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o izabranim položajima sklopki
(na strani vozača, suvozača ili putnika na
stražnjim mjestima, ovisno o opremljenosti).
Sklopka za temperaturu služi za namještanje
željene temperature koja se ostvaruje
miješanjem zraka iz pojedinih krugova.
Sklopka za usmjeravanje zraka omogućuje
izbor otvora kroz koje zrak ulazi u kabinu,
kombinacijom odgovarajućih tipki.
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana,
kroz rešetku u podnožju vjetrobrana, ili u kabini
struji unutrašnji zrak.
Usmjeravanje zraka
1. Otvori za odleđivanje ili odmagljivanje vjetrobrana.
2.
O

tvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
B

očni otvori za prozračivanje koji se mogu
usmjeravati i zatvoriti.
4.
S

redišnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti. 5. I
zlazi zraka prema nogama putnika na
prednjim sjedalima.
6.
O

tvori za prozračivanje za putnike
na stražnjim sjedalima, koji se mogu
usmjeravati i zatvoriti.
7.
I

zlazi zraka prema nogama putnika na
stražnjim sjedalima.
Sklopka ventilatora služi za povećavanje ili
smanjivanje brzine ventilatora.
Sklopke su smještene na ploči A na središnjoj
konzoli.
