2014 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

223

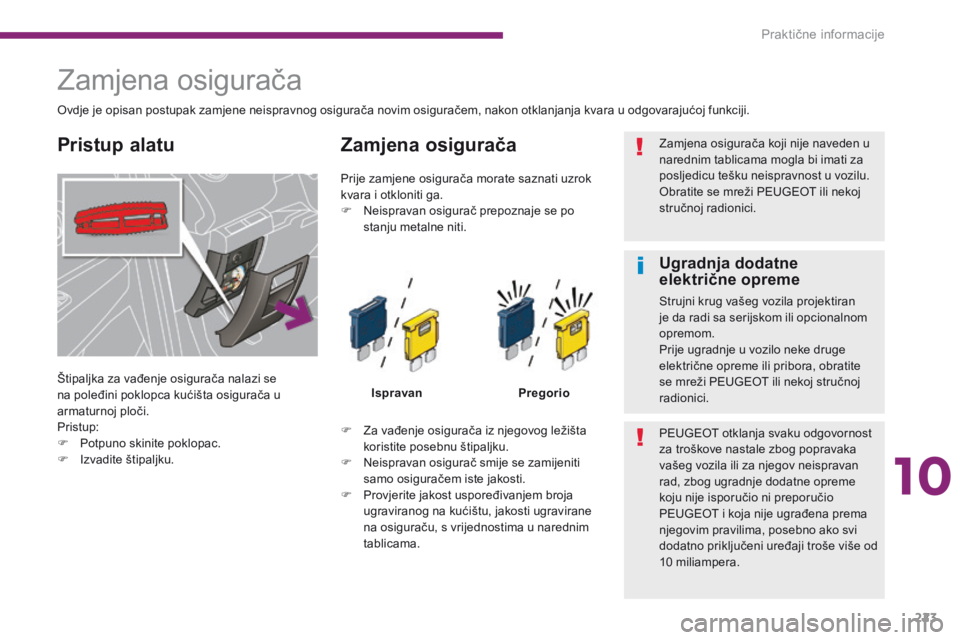

Zamjena osigurača
Štipaljka za vađenje osigurača nalazi se
na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F
P
otpuno skinite poklopac.
F

I
zvadite štipaljku.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
koristite posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P
rovjerite jakost uspoređivanjem broja
ugraviranog na kućištu, jakosti ugravirane
na osiguraču, s vrijednostima u narednim
tablicama.
Prije zamjene osigurača morate saznati uzrok
kvara i otkloniti ga.
F

N
eispravan osigurač prepoznaje se po
stanju metalne niti.
Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara u odgovarajućoj funkciji.
Zamjena osigurača koji nije naveden u
narednim tablicama mogla bi imati za
posljedicu tešku neispravnost u vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravaka
vašeg vozila ili za njegov neispravan
rad, zbog ugradnje dodatne opreme
koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, posebno ako svi
dodatno priključeni uređaji troše više od
10 miliampera.
Pristup alatu
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran
je da radi sa serijskom ili opcionalnom
opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
10
Praktične informacije

224

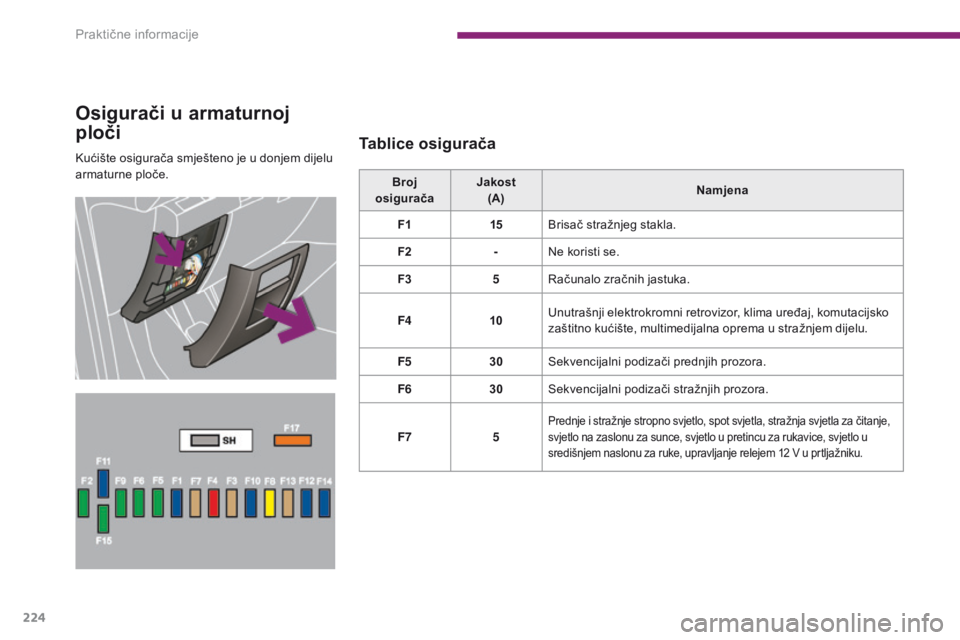

Kućište osigurača smješteno je u donjem dijelu
armaturne ploče.
Osigurači u armaturnoj
ploči
Tablice osigurača
Broj
osigurača Jakost
(A) Namjena
F1 15Brisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5Računalo zračnih jastuka.
F4 10Unutrašnji elektrokromni retrovizor, klima uređaj, komutacijsko
zaštitno kućište, multimedijalna oprema u stražnjem dijelu.
F5 30Sekvencijalni podizači prednjih prozora.
F6 30Sekvencijalni podizači stražnjih prozora.
F7 5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja svjetla za čitanje,
svjetlo na zaslonu za sunce, svjetlo u pretincu za rukavice, svjetlo u
središnjem naslonu za ruke, upravljanje relejem 12 V u prtljažniku.
Praktične informacije

225

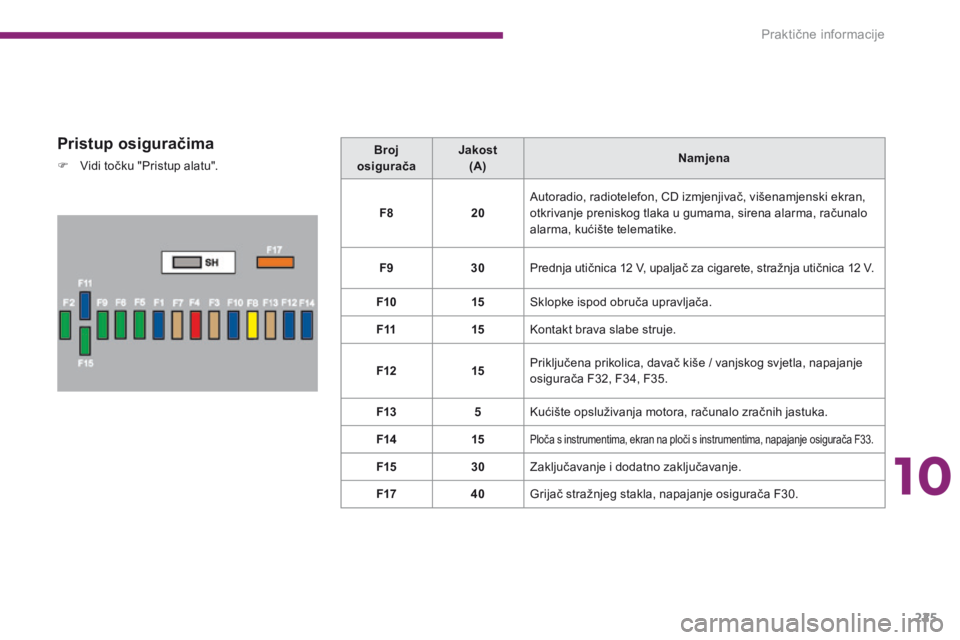

Pristup osiguračima
F Vidi točku "Pristup alatu".Broj
osigurača Jakost
(A) Namjena
F8 20Autoradio, radiotelefon, CD izmjenjivač, višenamjenski ekran,
otkrivanje preniskog tlaka u gumama, sirena alarma, računalo
alarma, kućište telematike.
F9 30Prednja utičnica 12 V, upaljač za cigarete, stražnja utičnica 12 V.
F10 15Sklopke ispod obruča upravljača.
F11 15Kontakt brava slabe struje.
F12 15Priključena prikolica, davač kiše / vanjskog svjetla, napajanje
osigurača F32, F34, F35.
F13 5Kućište opsluživanja motora, računalo zračnih jastuka.
F14 15
Ploča s instrumentima, ekran na ploči s instrumentima, napajanje osigurača F33.
F1530Zaključavanje i dodatno zaključavanje.
F17 40Grijač stražnjeg stakla, napajanje osigurača F30.
10
Praktične informacije

226

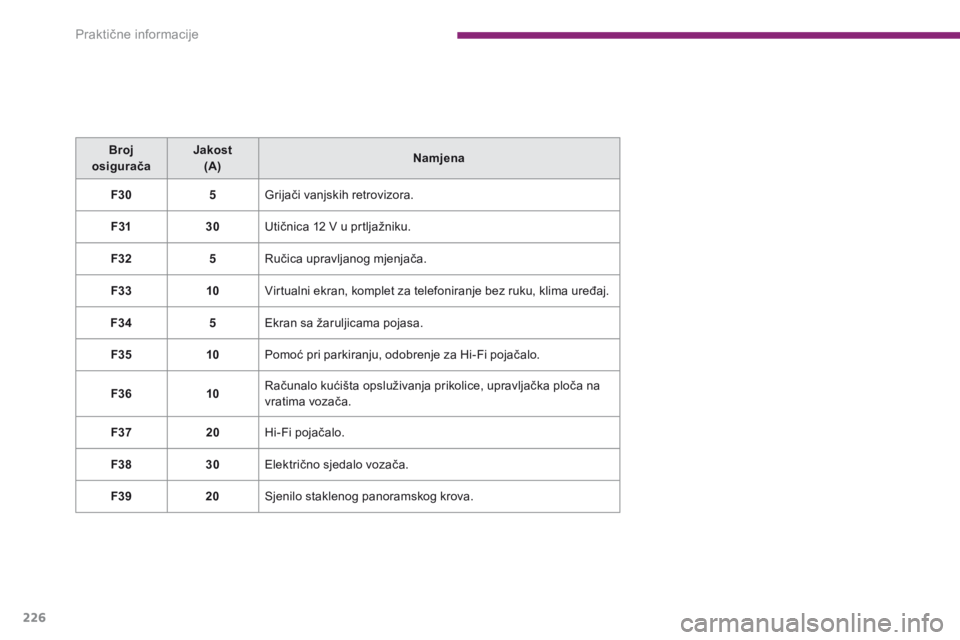

Broj
osigurača Jakost
(A) Namjena
F30 5Grijači vanjskih retrovizora.
F31 30Utičnica 12 V u prtljažniku.
F32 5Ručica upravljanog mjenjača.
F33 10Virtualni ekran, komplet za telefoniranje bez ruku, klima uređaj.
F34 5Ekran sa žaruljicama pojasa.
F35 10Pomoć pri parkiranju, odobrenje za Hi-Fi pojačalo.
F36 10Računalo kućišta opsluživanja prikolice, upravljačka ploča na
vratima vozača.
F37 20Hi-Fi pojačalo.
F38 30Električno sjedalo vozača.
F39 20Sjenilo staklenog panoramskog krova.
Praktične informacije

227

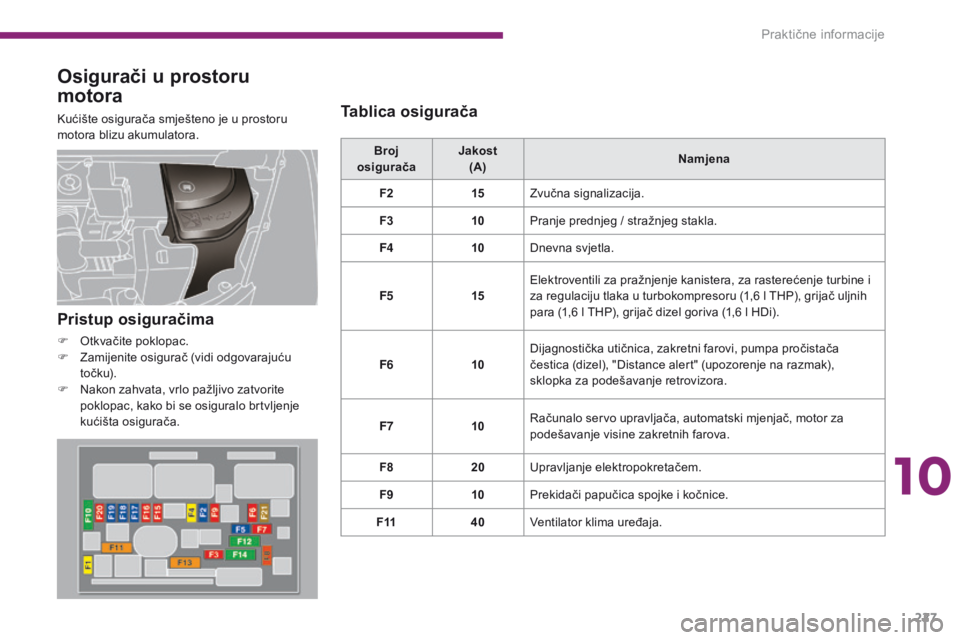

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.Broj
osigurača Jakost
(A) Namjena
F2 15Zvučna signalizacija.
F3 10Pranje prednjeg / stražnjeg stakla.
F4 10Dnevna svjetla.
F5 15Elektroventili za pražnjenje kanistera, za rasterećenje turbine i
za regulaciju tlaka u turbokompresoru (1,6 l THP), grijač uljnih
para (1,6 l THP), grijač dizel goriva (1,6 l HDi).
F6 10Dijagnostička utičnica, zakretni farovi, pumpa pročistača
čestica (dizel), "Distance alert" (upozorenje na razmak),
sklopka za podešavanje retrovizora.
F7 10Računalo servo upravljača, automatski mjenjač, motor za
podešavanje visine zakretnih farova.
F8 20Upravljanje elektropokretačem.
F9 10Prekidači papučica spojke i kočnice.
F11 40Ventilator klima uređaja.
Pristup osiguračima
F Otkvačite poklopac.
F
Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Tablica osigurača
10
Praktične informacije

228
Broj
osigurača Jakost
(A) Namjena
F12 30Prva / druga brzina brisača vjetrobrana.
F14 30Pumpa za zrak.
F15 10Desno dugo svjetlo.
F16 10Lijevo dugo svjetlo.
F17 15Lijevo kratko svjetlo.
F18 15Desno kratko svjetlo.
Praktične informacije

229
Broj
osigurača Jakost
(A) Namjena
F2 5Prekidač kočnice s dvije funkcije.
F3 5Modul nadzora napunjenosti akumulatora.
F4 25Elektroventili ABS/CDS.
F6 15Upravljani mjenjač / automatski mjenjač.

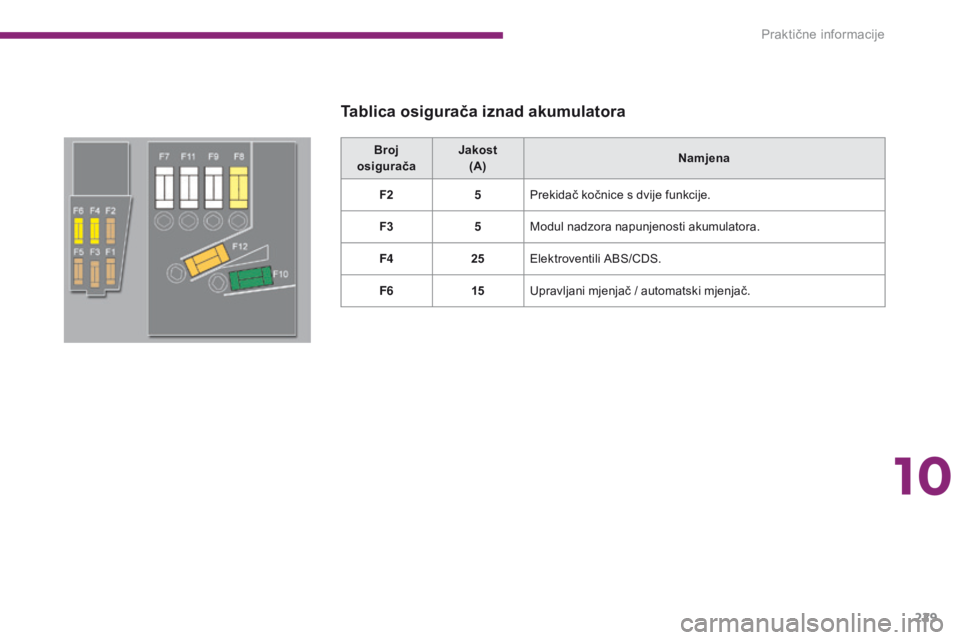

Tablica osigurača iznad akumulatora
10
Praktične informacije

230
Akumulator 12 V
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
Pristup:
F
o
tvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
F

u
čvrstite potpornu šipku poklopca motora,
F

s
kinite plastični štitnik radi pristupa
izvodu (+),
Ova naljepnica pokazuje da je riječ o olovnom
akumulatoru 12

V posebne tehnologije i
karakteristika, kakav se ugrađuje naročito
uz sustav Stop & Start. U slučaju zamjene ili
odspajanja tog akumulatora, potreban je zahvat
isključivo u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Nakon ponovne ugradnje akumulatora, sustav
Stop & Start postat će aktivan tek nakon
neprekinutog stajanja vozila, čije trajanje
ovisi o vremenskim uvjetima i o napunjenosti
akumulatora (do oko 8

sati).
Uz sustav Stop & Start akumulator se može
puniti bez odspajanja. Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Odspajanje izvoda (+)
F Oslobodite obujmicu E podizanjem kopče D do kraja.
Spajanje izvoda (+)
F Namjestite otvorenu obujmicu E kabela na
izvod (+) akumulatora.
F

V
ertikalno pritisnite obujmicu E tako da
bude dobro namještena na akumulatoru.
F

Z
akopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče D .
Nemojte pritiskati kopču na silu, jer ako
je obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
