143

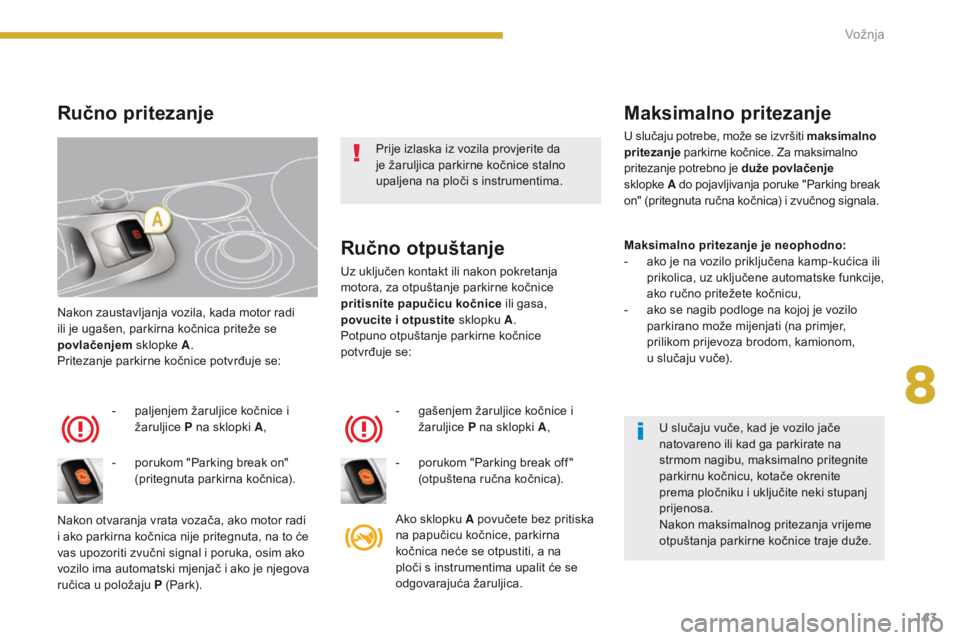

Nakon zaustavljanja vozila, kada motor radi
ili je ugašen, parkirna kočnica priteže se
povlačenjem sklopke A.
Pritezanje parkirne kočnice potvrđuje se:
-

p
aljenjem žaruljice kočnice i
žaruljice P na sklopki A ,
Nakon otvaranja vrata vozača, ako motor radi
i ako parkirna kočnica nije pritegnuta, na to će
vas upozoriti zvučni signal i poruka, osim ako
vozilo ima automatski mjenjač i ako je njegova
ručica u položaju P (Park).
Ručno otpuštanje
Uz uključen kontakt ili nakon pokretanja
motora, za otpuštanje parkirne kočnice
pritisnite papučicu kočnice ili gasa,
povucite i otpustite sklopku A .
Potpuno otpuštanje parkirne kočnice
potvrđuje se:
-

g
ašenjem žaruljice kočnice i
žaruljice P na sklopki A ,
Ako sklopku A povučete bez pritiska
na papučicu kočnice, parkirna
kočnica neće se otpustiti, a na
ploči s instrumentima upalit će se
odgovarajuća žaruljica.
Ručno pritezanje Maksimalno pritezanje
U slučaju potrebe, može se izvršiti maksimalno
pritezanje parkirne kočnice. Za maksimalno
pritezanje potrebno je duže povlačenje
sklopke
A d

o pojavljivanja poruke "Parking break
on" (pritegnuta ručna kočnica) i zvučnog signala.
Maksimalno pritezanje je neophodno:
-

a
ko je na vozilo priključena kamp-kućica ili
prikolica, uz uključene automatske funkcije,
ako ručno pritežete kočnicu,
-

a
ko se nagib podloge na kojoj je vozilo
parkirano može mijenjati (na primjer,
prilikom prijevoza brodom, kamionom,
u slučaju vuče).
-

p

orukom "Parking break on"
(pritegnuta parkirna kočnica). -

p

orukom "Parking break off "
(otpuštena ručna kočnica).
Prije izlaska iz vozila provjerite da
je žaruljica parkirne kočnice stalno
upaljena na ploči s instrumentima.
U slučaju vuče, kad je vozilo jače
natovareno ili kad ga parkirate na
strmom nagibu, maksimalno pritegnite
parkirnu kočnicu, kotače okrenite
prema pločniku i uključite neki stupanj
prijenosa.
Nakon maksimalnog pritezanja vrijeme
otpuštanja parkirne kočnice traje duže.
8
Vožnja

144

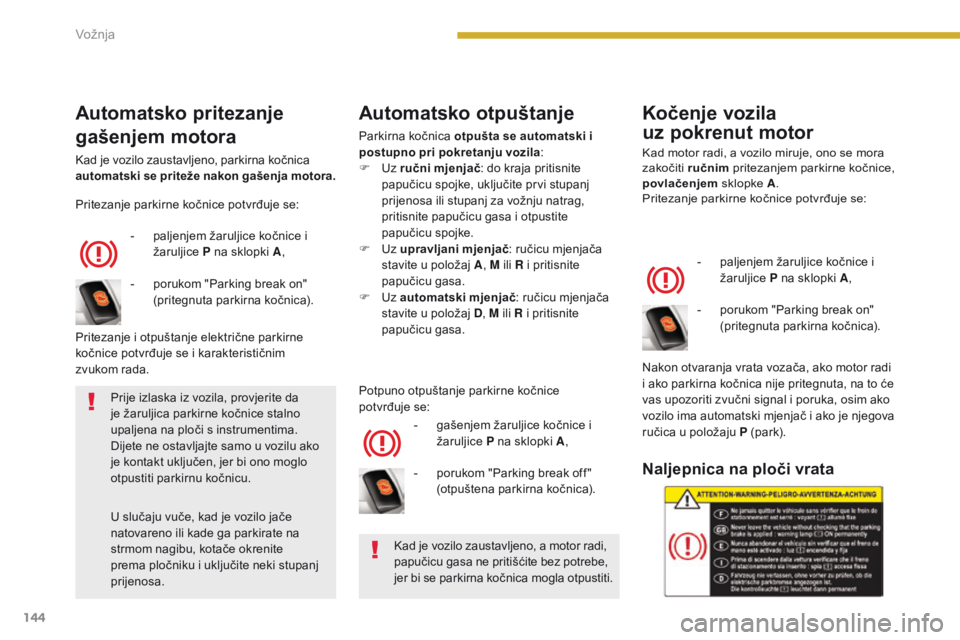

Automatsko pritezanje
gašenjem motora
Kad je vozilo zaustavljeno, parkirna kočnica
automatski se priteže nakon gašenja motora.-

p
aljenjem žaruljice kočnice i
žaruljice P na sklopki A ,
Automatsko otpuštanje
Parkirna kočnica otpušta se automatski i
postupno pri pokretanju vozila:
F

U
z ručni mjenjač : do kraja pritisnite
papučicu spojke, uključite prvi stupanj
prijenosa ili stupanj za vožnju natrag,
pritisnite papučicu gasa i otpustite
papučicu spojke.
F

U
z upravljani mjenjač : ručicu mjenjača
stavite u položaj A , M ili R i pritisnite
papučicu gasa.
F

U
z automatski mjenjač : ručicu mjenjača
stavite u položaj D , M ili R i pritisnite
papučicu gasa.
-

g
ašenjem žaruljice kočnice i
žaruljice P na sklopki A ,
Pritezanje i otpuštanje električne parkirne
kočnice potvrđuje se i karakterističnim
zvukom rada.
Potpuno otpuštanje parkirne kočnice
potvrđuje se:
Kočenje vozila
uz pokrenut motor
Kad motor radi, a vozilo miruje, ono se mora
zakočiti ručnim pritezanjem parkirne kočnice,
povlačenjem sklopke A.
Pritezanje parkirne kočnice potvrđuje se:
- paljenjem žaruljice kočnice i žaruljice P na sklopki A ,
Nakon otvaranja vrata vozača, ako motor radi
i ako parkirna kočnica nije pritegnuta, na to će
vas upozoriti zvučni signal i poruka, osim ako
vozilo ima automatski mjenjač i ako je njegova
ručica u položaju P (park).
Pritezanje parkirne kočnice potvrđuje se:
-

p

orukom "Parking break on"
(pritegnuta parkirna kočnica).
-

p

orukom "Parking break off "
(otpuštena parkirna kočnica). -

p
orukom "Parking break on"
(pritegnuta parkirna kočnica).
Naljepnica na ploči vrata
Prije izlaska iz vozila, provjerite da
je žaruljica parkirne kočnice stalno
upaljena na ploči s instrumentima.
Dijete ne ostavljajte samo u vozilu ako
je kontakt uključen, jer bi ono moglo
otpustiti parkirnu kočnicu.
U slučaju vuče, kad je vozilo jače
natovareno ili kade ga parkirate na
strmom nagibu, kotače okrenite
prema pločniku i uključite neki stupanj
prijenosa. Kad je vozilo zaustavljeno, a motor radi,
papučicu gasa ne pritišćite bez potrebe,
jer bi se parkirna kočnica mogla otpustiti.
Vožnja

145

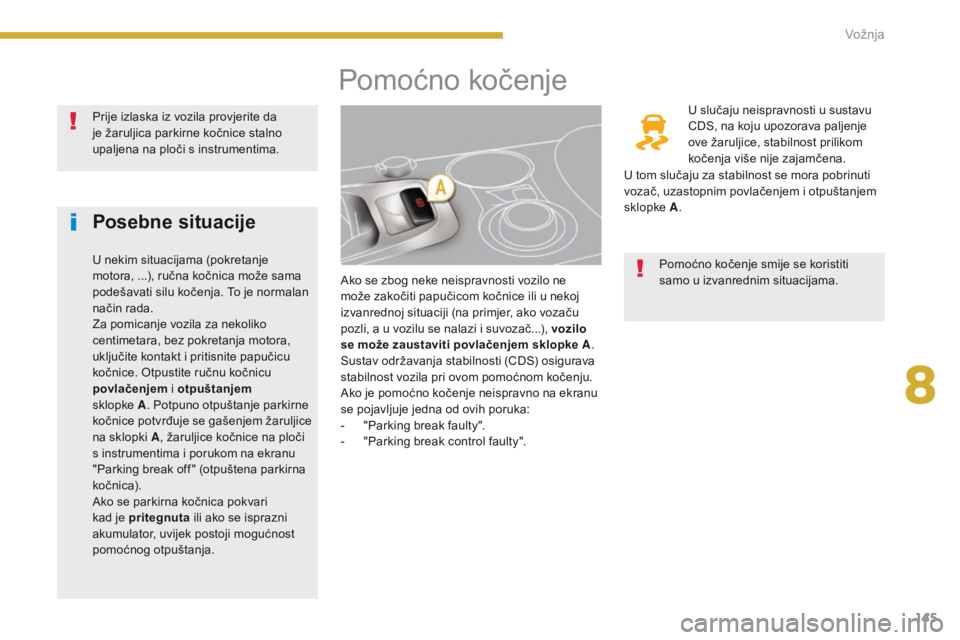

Pomoćno kočenje
Ako se zbog neke neispravnosti vozilo ne
može zakočiti papučicom kočnice ili u nekoj
izvanrednoj situaciji (na primjer, ako vozaču
pozli, a u vozilu se nalazi i suvozač...), vozilo
se može zaustaviti povlačenjem sklopke A.
Sustav održavanja stabilnosti (CDS) osigurava
stabilnost vozila pri ovom pomoćnom kočenju.
Ako je pomoćno kočenje neispravno na ekranu
se pojavljuje jedna od ovih poruka:
-

"
Parking break faulty".
-

"
Parking break control faulty". U slučaju neispravnosti u sustavu
CDS, na koju upozorava paljenje
ove žaruljice, stabilnost prilikom
kočenja više nije zajamčena.
Pomoćno kočenje smije se koristiti
samo u izvanrednim situacijama.
Posebne situacije
U nekim situacijama (pokretanje
motora, ...), ručna kočnica može sama
podešavati silu kočenja. To je normalan
način rada.
Za pomicanje vozila za nekoliko
centimetara, bez pokretanja motora,
uključite kontakt i pritisnite papučicu
kočnice. Otpustite ručnu kočnicu
povlačenjem i otpuštanjem
sklopke
A . P

otpuno otpuštanje parkirne
kočnice potvrđuje se gašenjem žaruljice
na sklopki A , žaruljice kočnice na ploči
s instrumentima i porukom na ekranu
"Parking break off " (otpuštena parkirna
ko č nic a).
Ako se parkirna kočnica pokvari
kad je pritegnuta ili ako se isprazni
akumulator, uvijek postoji mogućnost
pomoćnog otpuštanja. Prije izlaska iz vozila provjerite da
je žaruljica parkirne kočnice stalno
upaljena na ploči s instrumentima.
U tom slučaju za stabilnost se mora pobrinuti
vozač, uzastopnim povlačenjem i otpuštanjem
sklopke A.
8
Vožnja

146

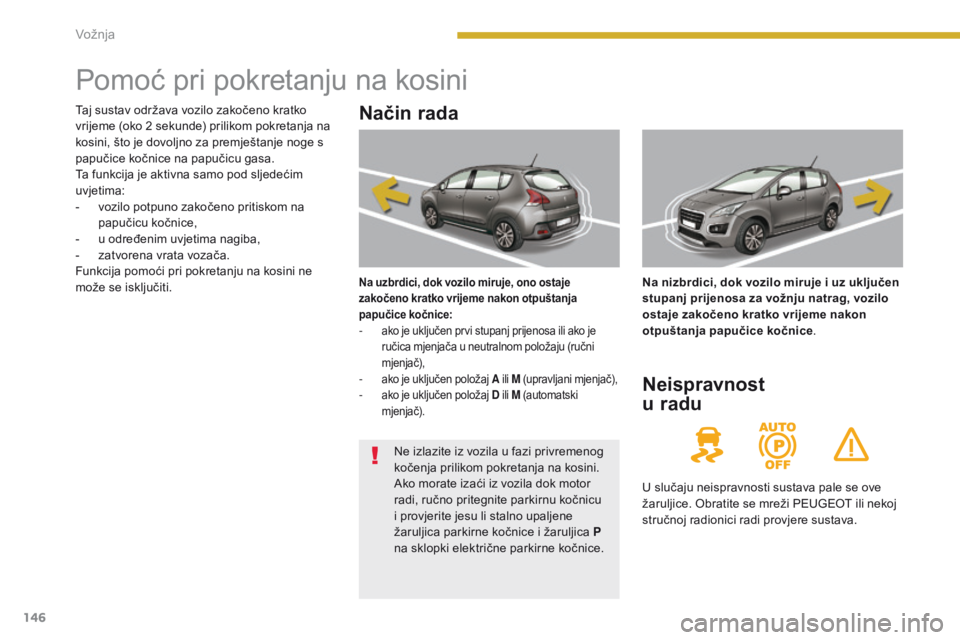

Pomoć pri pokretanju na kosini
Način rada
Na uzbrdici, dok vozilo miruje, ono ostaje
zakočeno kratko vrijeme nakon otpuštanja
papučice kočnice:
- ako je uključen prvi stupanj prijenosa ili ako je ručica mjenjača u neutralnom položaju (ručni
mjenjač),
- ako je uključen položaj A ili M (upravljani mjenjač),- ako je uključen položaj D ili M (automatski
mjenjač).
Na nizbrdici, dok vozilo miruje i uz uključen
stupanj prijenosa za vožnju natrag, vozilo
ostaje zakočeno kratko vrijeme nakon
otpuštanja papučice kočnice .
Neispravnost
u radu
U slučaju neispravnosti sustava pale se ove
žaruljice. Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi provjere sustava.
Taj sustav održava vozilo zakočeno kratko
vrijeme (oko 2

sekunde) prilikom pokretanja na
kosini, što je dovoljno za premještanje noge s
papučice kočnice na papučicu gasa.
Ta funkcija je aktivna samo pod sljedećim
uvjetima:
-

v

ozilo potpuno zakočeno pritiskom na
papučicu kočnice,
-

u o

dređenim uvjetima nagiba,
-

z

atvorena vrata vozača.
Funkcija pomoći pri pokretanju na kosini ne
može se isključiti.
Ne izlazite iz vozila u fazi privremenog
kočenja prilikom pokretanja na kosini.
Ako morate izaći iz vozila dok motor
radi, ručno pritegnite parkirnu kočnicu
i provjerite jesu li stalno upaljene
žaruljica parkirne kočnice i žaruljica P
na sklopki električne parkirne kočnice.
Vožnja

147

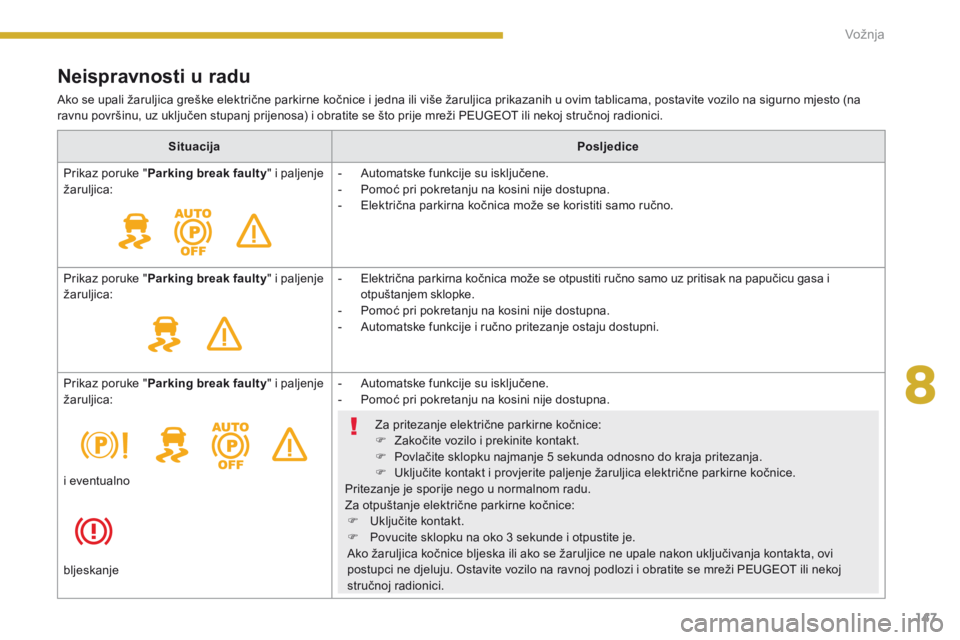

Neispravnosti u radu
Ako se upali žaruljica greške električne parkirne kočnice i jedna ili više žaruljica prikazanih u ovim tablicama, postavite vozilo na sigurno mjesto (na
ravnu površinu, uz uključen stupanj prijenosa) i obratite se što prije mreži PEUGEOT ili nekoj stručnoj radionici.Situacija Posljedice
Prikaz poruke " Parking break faulty " i paljenje
žaruljica: -

A
utomatske funkcije su isključene.
-

P
omoć pri pokretanju na kosini nije dostupna.
-

E
lektrična parkirna kočnica može se koristiti samo ručno.
Prikaz poruke " Parking break faulty " i paljenje
žaruljica: -
E

lektrična parkirna kočnica može se otpustiti ručno samo uz pritisak na papučicu gasa i
otpuštanjem sklopke.
-

P
omoć pri pokretanju na kosini nije dostupna.
-

A
utomatske funkcije i ručno pritezanje ostaju dostupni.
Prikaz poruke " Parking break faulty " i paljenje
žaruljica: -

A
utomatske funkcije su isključene.
-

P
omoć pri pokretanju na kosini nije dostupna.Za pritezanje električne parkirne kočnice:
F

Z
akočite vozilo i prekinite kontakt.
F

P
ovlačite sklopku najmanje 5 sekunda odnosno do kraja pritezanja.
F

U
ključite kontakt i provjerite paljenje žaruljica električne parkirne kočnice.
Pritezanje je sporije nego u normalnom radu.
Za otpuštanje električne parkirne kočnice: F

U
ključite kontakt.
F

P
ovucite sklopku na oko 3 sekunde i otpustite je.
Ako žaruljica kočnice bljeska ili ako se žaruljice ne upale nakon uključivanja kontakta, ovi
postupci ne djeluju. Ostavite vozilo na ravnoj podlozi i obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
i eventualno
bljeskanje
8
Vožnja

148

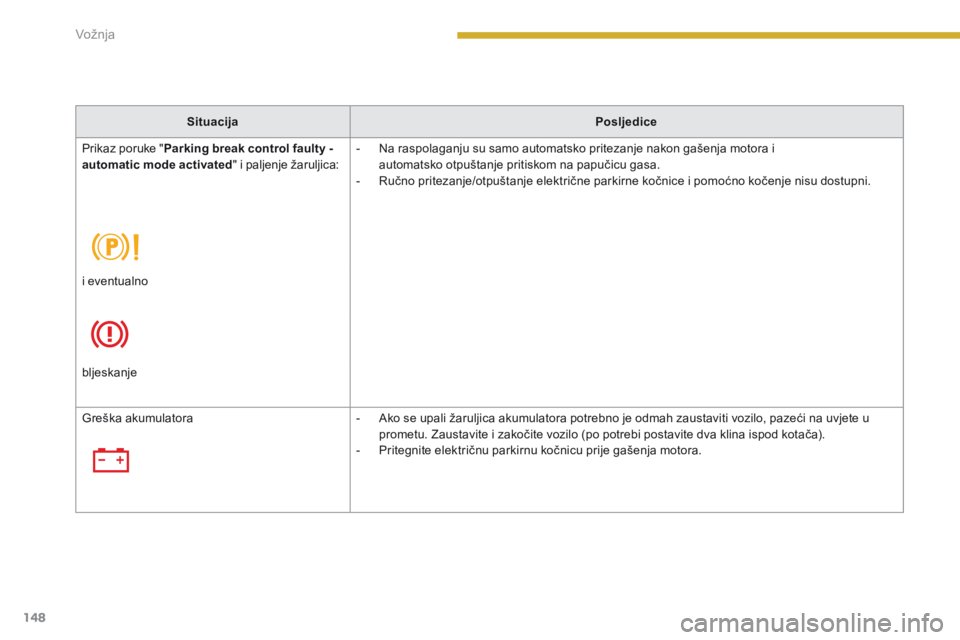

SituacijaPosljedice
Prikaz poruke " Parking break control faulty -
automatic mode activated " i paljenje žaruljica:-

N
a raspolaganju su samo automatsko pritezanje nakon gašenja motora i
automatsko otpuštanje pritiskom na papučicu gasa.
-

R
učno pritezanje/otpuštanje električne parkirne kočnice i pomoćno kočenje nisu dostupni.
i eventualno
bljeskanje
Greška akumulatora -

A
ko se upali žaruljica akumulatora potrebno je odmah zaustaviti vozilo, pazeći na uvjete u
prometu. Zaustavite i zakočite vozilo (po potrebi postavite dva klina ispod kotača).
-

P
ritegnite električnu parkirnu kočnicu prije gašenja motora.
Vožnja

149

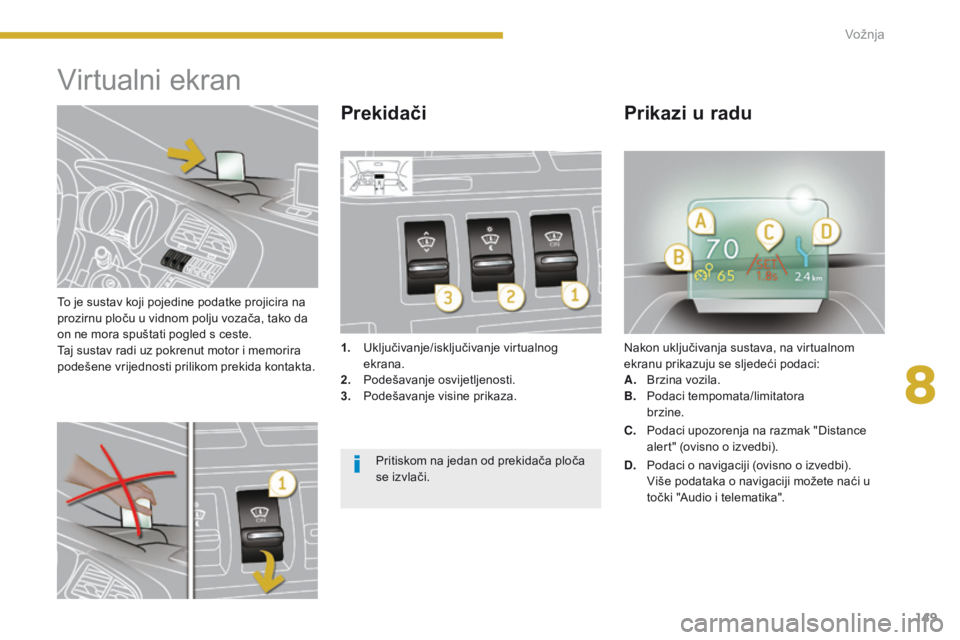

To je sustav koji pojedine podatke projicira na
prozirnu ploču u vidnom polju vozača, tako da
on ne mora spuštati pogled s ceste.
Taj sustav radi uz pokrenut motor i memorira
podešene vrijednosti prilikom prekida kontakta.
Virtualni ekran
1. Uključivanje/isključivanje virtualnog ekrana.
2.
P

odešavanje osvijetljenosti.
3.
P

odešavanje visine prikaza. Nakon uključivanja sustava, na virtualnom
ekranu prikazuju se sljedeći podaci:
A.
B

rzina vozila.
B.
P

odaci tempomata/limitatora
brzine.
Prekidači Prikazi u radu
C. Podaci upozorenja na razmak "Distance
alert" (ovisno o izvedbi).
Pritiskom na jedan od prekidača ploča
se izvlači. D.
P

odaci o navigaciji (ovisno o izvedbi).
V

iše podataka o navigaciji možete naći u
točki "Audio i telematika".
8
Vožnja

150

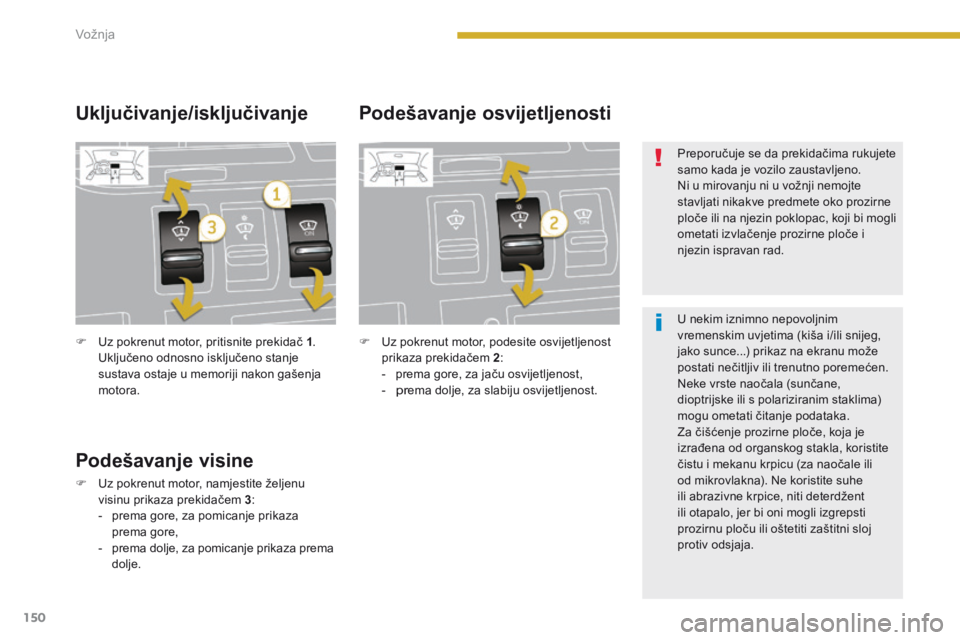

F Uz pokrenut motor, pritisnite prekidač 1.
Uključeno odnosno isključeno stanje
sustava ostaje u memoriji nakon gašenja
motora. F
U z pokrenut motor, podesite osvijetljenost
prikaza prekidačem 2 :
-

p
rema gore, za jaču osvijetljenost,
-

prema dolje, za slabiju osvijetljenost.
Uključivanje/isključivanjePodešavanje osvijetljenosti
Podešavanje visine
F Uz pokrenut motor, namjestite željenu visinu prikaza prekidačem 3 :
-

p
rema gore, za pomicanje prikaza
prema gore,
-
p

rema dolje, za pomicanje prikaza prema
dolje. Preporučuje se da prekidačima rukujete
samo kada je vozilo zaustavljeno.
Ni u mirovanju ni u vožnji nemojte
stavljati nikakve predmete oko prozirne
ploče ili na njezin poklopac, koji bi mogli
ometati izvlačenje prozirne ploče i
njezin ispravan rad.
U nekim iznimno nepovoljnim
vremenskim uvjetima (kiša i/ili snijeg,
jako sunce...) prikaz na ekranu može
postati nečitljiv ili trenutno poremećen.
Neke vrste naočala (sunčane,
dioptrijske ili s polariziranim staklima)
mogu ometati čitanje podataka.
Za čišćenje prozirne ploče, koja je
izrađena od organskog stakla, koristite
čistu i mekanu krpicu (za naočale ili
od mikrovlakna). Ne koristite suhe
ili abrazivne krpice, niti deterdžent
ili otapalo, jer bi oni mogli izgrepsti
prozirnu ploču ili oštetiti zaštitni sloj
protiv odsjaja.
9R
