2014 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

127

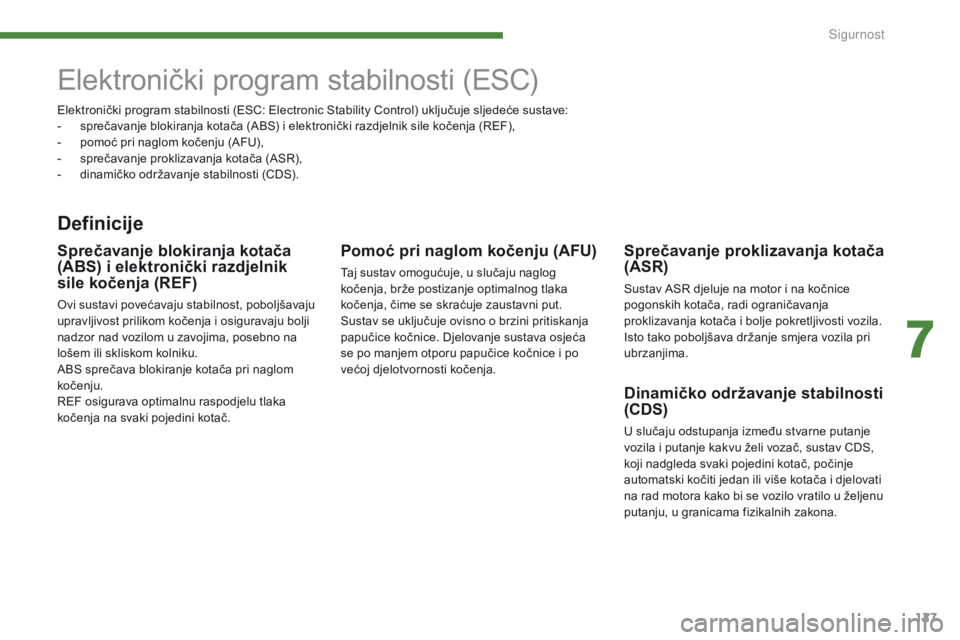

Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje stabilnosti
(CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i osiguravaju bolji
nadzor nad vozilom u zavojima, posebno na
lošem ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač. Elektronički program stabilnosti (ESC: Electronic Stability Control) uključuje sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i elektronički razdjelnik sile kočenja (REF),
-
p
omoć pri naglom kočenju (AFU),
-
s
prečavanje proklizavanja kotača (ASR),
-
d
inamičko održavanje stabilnosti (CDS).
7
Sig

128

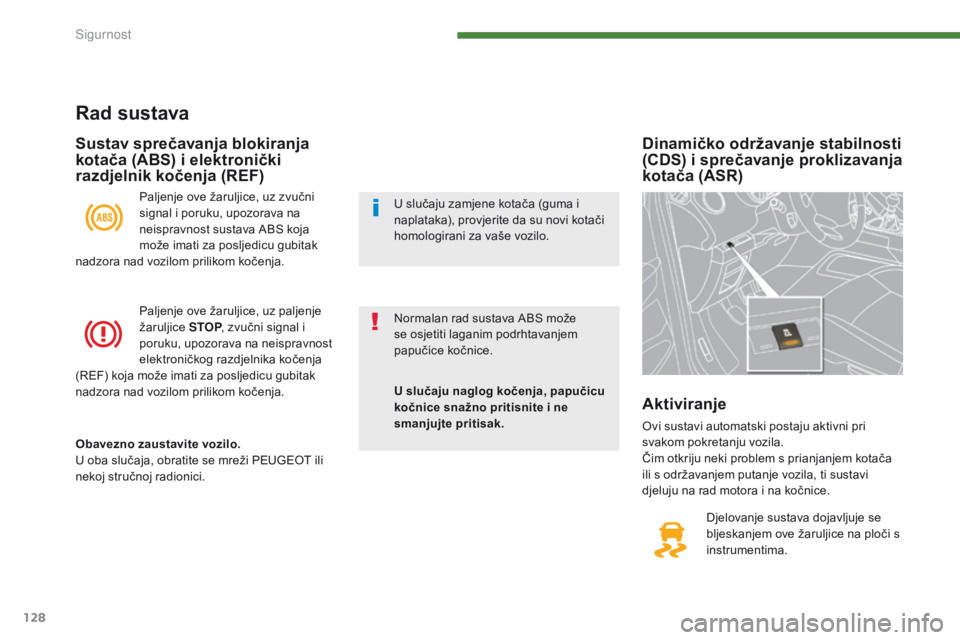

Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (ASR)
Djelovanje sustava dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima.
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, ti sustavi
djeluju na rad motora i na kočnice.
Rad sustava
Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava ABS koja
može imati za posljedicu gubitak
nadzora nad vozilom prilikom kočenja.
Paljenje ove žaruljice, uz paljenje
žaruljice STOP, zvučni signal i
poruku, upozorava na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu gubitak
nadzora nad vozilom prilikom kočenja.
Obavezno zaustavite vozilo.
U oba slučaja, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak. Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice. U slučaju zamjene kotača (guma i
naplataka), provjerite da su novi kotači
homologirani za vaše vozilo.
Sigurnost

129

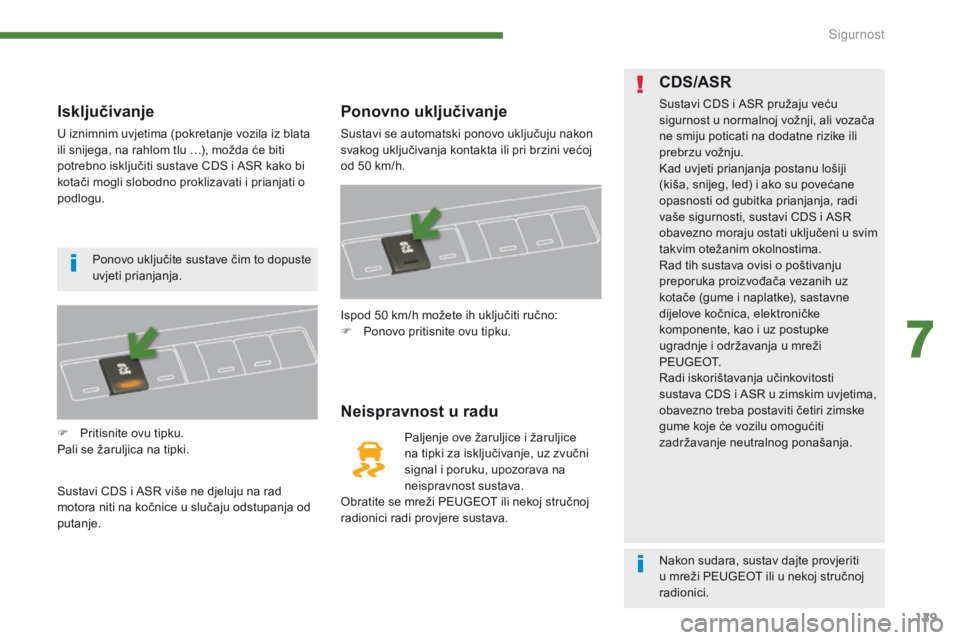

Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu …), možda će biti
potrebno isključiti sustave CDS i ASR kako bi
kotači mogli slobodno proklizavati i prianjati o
podlogu.
F
P
ritisnite ovu tipku.
Pali se žaruljica na tipki.
Sustavi CDS i ASR više ne djeluju na rad
motora niti na kočnice u slučaju odstupanja od
putanje.
Ponovno uključivanje
Sustavi se automatski ponovo uključuju nakon
svakog uključivanja kontakta ili pri brzini većoj
od 50
km/h.
Neispravnost u radu
Paljenje ove žaruljice i žaruljice
na tipki za isključivanje, uz zvučni
signal i poruku, upozorava na
neispravnost sustava.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava. Ispod 50

km/h možete ih uključiti ručno:
F

P

onovo pritisnite ovu tipku.
CDS/ASR
Sustavi CDS i ASR pružaju veću
sigurnost u normalnoj vožnji, ali vozača
ne smiju poticati na dodatne rizike ili
prebrzu vožnju.
Kad uvjeti prianjanja postanu lošiji
(kiša, snijeg, led) i ako su povećane
opasnosti od gubitka prianjanja, radi
vaše sigurnosti, sustavi CDS i ASR
obavezno moraju ostati uključeni u svim
takvim otežanim okolnostima.
Rad tih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
P E U G E O T.
Radi iskorištavanja učinkovitosti
sustava CDS i ASR u zimskim uvjetima,
obavezno treba postaviti četiri zimske
gume koje će vozilu omogućiti
zadržavanje neutralnog ponašanja.
Ponovo uključite sustave čim to dopuste
uvjeti prianjanja.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
7
Sig

130

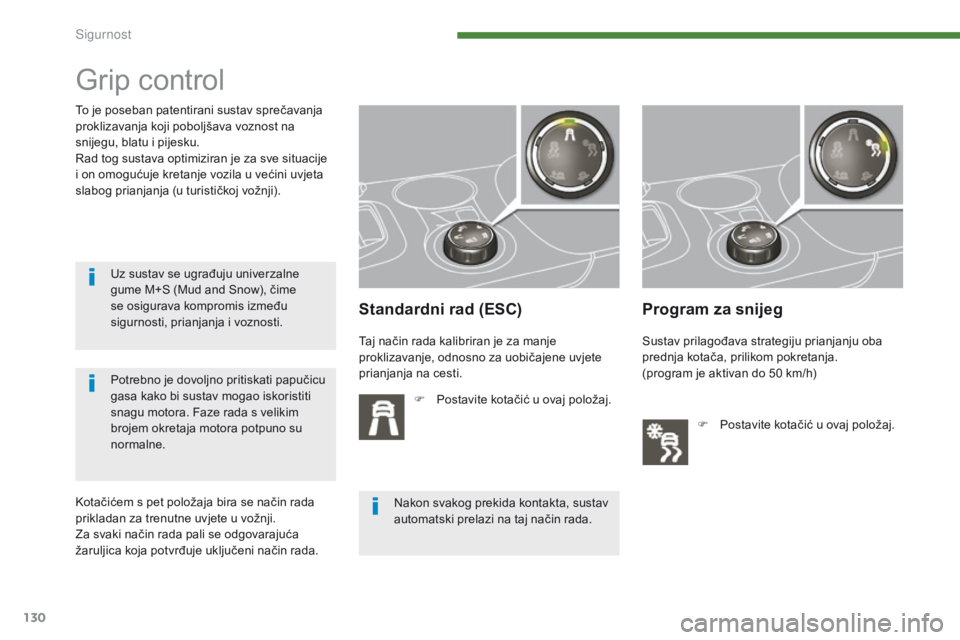

Grip control
Standardni rad (ESC)
F Postavite kotačić u ovaj položaj.
Program za snijeg
To je poseban patentirani sustav sprečavanja
proklizavanja koji poboljšava voznost na
snijegu, blatu i pijesku.
Rad tog sustava optimiziran je za sve situacije
i on omogućuje kretanje vozila u većini uvjeta
slabog prianjanja (u turističkoj vožnji).Taj način rada kalibriran je za manje
proklizavanje, odnosno za uobičajene uvjete
prianjanja na cesti.Sustav prilagođava strategiju prianjanju oba
prednja kotača, prilikom pokretanja.
(program je aktivan do 50 km/h)
F

P
ostavite kotačić u ovaj položaj.
Potrebno je dovoljno pritiskati papučicu
gasa kako bi sustav mogao iskoristiti
snagu motora. Faze rada s velikim
brojem okretaja motora potpuno su
normalne.
Nakon svakog prekida kontakta, sustav
automatski prelazi na taj način rada.
Kotačićem s pet položaja bira se način rada
prikladan za trenutne uvjete u vožnji.
Za svaki način rada pali se odgovarajuća
žaruljica koja potvrđuje uključeni način rada. Uz sustav se ugrađuju univerzalne
gume M+S (Mud and Snow), čime
se osigurava kompromis između
sigurnosti, prianjanja i voznosti.
Sig

131

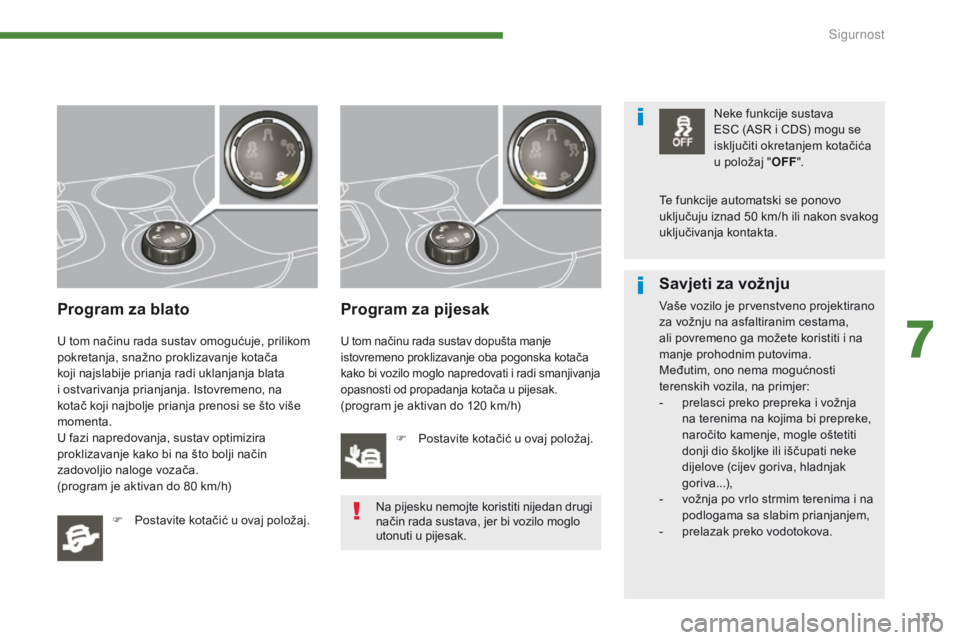

Program za blato
U tom načinu rada sustav omogućuje, prilikom
pokretanja, snažno proklizavanje kotača
koji najslabije prianja radi uklanjanja blata
i ostvarivanja prianjanja. Istovremeno, na
kotač koji najbolje prianja prenosi se što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način
zadovoljio naloge vozača.
(program je aktivan do 80 km/h)F

P
ostavite kotačić u ovaj položaj.
Program za pijesak
U tom načinu rada sustav dopušta manje
istovremeno proklizavanje oba pogonska kotača
kako bi vozilo moglo napredovati i radi smanjivanja
opasnosti od propadanja kotača u pijesak.
(program je aktivan do 120 km/h)F
P
ostavite kotačić u ovaj položaj. Neke funkcije sustava
ESC (ASR i CDS) mogu se
isključiti okretanjem kotačića
u položaj "
OFF".
Savjeti za vožnju
Vaše vozilo je prvenstveno projektirano
za vožnju na asfaltiranim cestama,
ali povremeno ga možete koristiti i na
manje prohodnim putovima.
Međutim, ono nema mogućnosti
terenskih vozila, na primjer:
-

p
relasci preko prepreka i vožnja
na terenima na kojima bi prepreke,
naročito kamenje, mogle oštetiti
donji dio školjke ili iščupati neke
dijelove (cijev goriva, hladnjak
goriva...),
-

v
ožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,
-

p
relazak preko vodotokova.
Na pijesku nemojte koristiti nijedan drugi
način rada sustava, jer bi vozilo moglo
utonuti u pijesak. Te funkcije automatski se ponovo
uključuju iznad 50 km/h ili nakon svakog
uključivanja kontakta.
7
Sigurnost

132

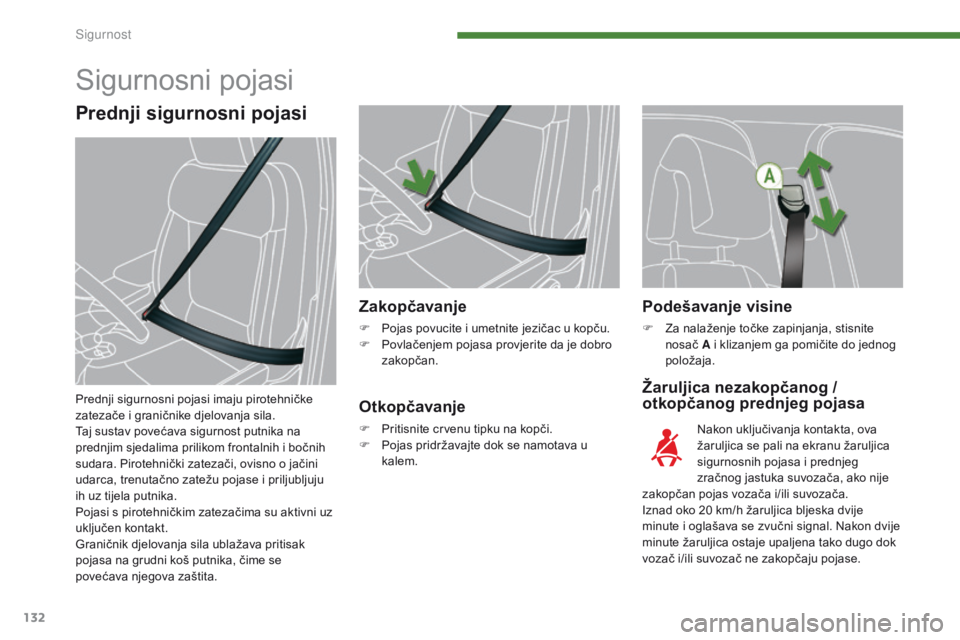

Podešavanje visine
F Za nalaženje točke zapinjanja, stisnite nosač A i klizanjem ga pomičite do jednog
položaja.
Žaruljica nezakopčanog /
otkopčanog prednjeg pojasa
Zakopčavanje
F Pojas povucite i umetnite jezičac u kopču.
F
P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Nakon uključivanja kontakta, ova
žaruljica se pali na ekranu žaruljica
sigurnosnih pojasa i prednjeg
zračnog jastuka suvozača, ako nije
zakopčan pojas vozača i/ili suvozača.
Iznad oko 20
km/h žaruljica bljeska dvije
minute i oglašava se zvučni signal. Nakon dvije
minute žaruljica ostaje upaljena tako dugo dok
vozač i/ili suvozač ne zakopčaju pojase.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F P ojas pridržavajte dok se namotava u
kalem.
Sigurnosni pojasi
Prednji sigurnosni pojasi
Prednji sigurnosni pojasi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara. Pirotehnički zatezači, ovisno o jačini
udarca, trenutačno zatežu pojase i priljubljuju
ih uz tijela putnika.
Pojasi s pirotehničkim zatezačima su aktivni uz
uključen kontakt.
Graničnik djelovanja sila ublažava pritisak
pojasa na grudni koš putnika, čime se
povećava njegova zaštita.
Sigurnost

133

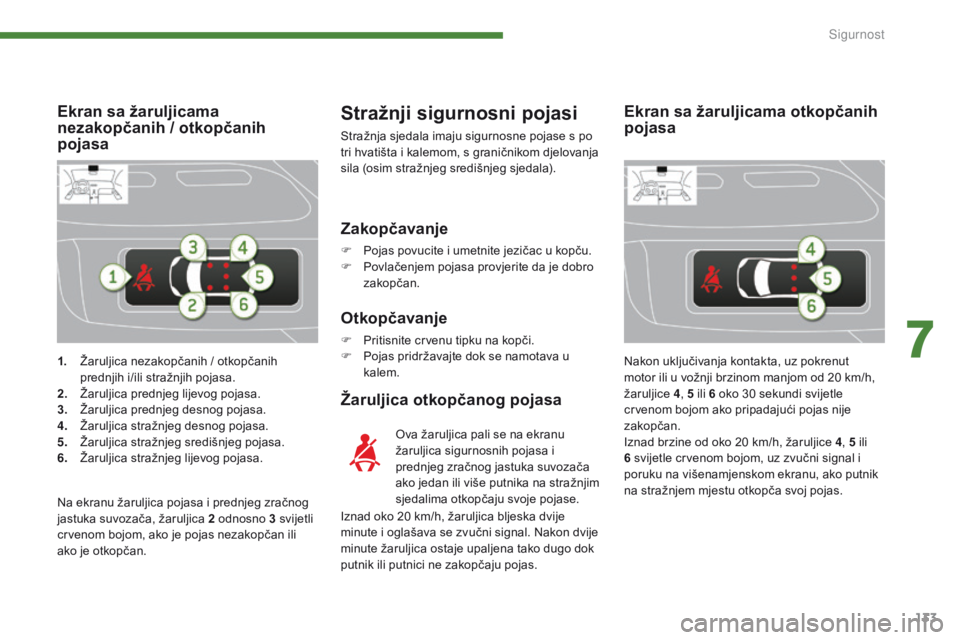

1. Žaruljica nezakopčanih / otkopčanih prednjih i/ili stražnjih pojasa.
2.
Ž

aruljica prednjeg lijevog pojasa.
3.
Ž

aruljica prednjeg desnog pojasa.
4.
Ž

aruljica stražnjeg desnog pojasa.
5.
Ž

aruljica stražnjeg središnjeg pojasa.
6.
Ž

aruljica stražnjeg lijevog pojasa.
Ekran sa žaruljicama
nezakopčanih / otkopčanih
pojasaStražnji sigurnosni pojasi
Stražnja sjedala imaju sigurnosne pojase s po
tri hvatišta i kalemom, s graničnikom djelovanja
sila (osim stražnjeg središnjeg sjedala).
Žaruljica otkopčanog pojasa
Ova žaruljica pali se na ekranu
žaruljica sigurnosnih pojasa i
prednjeg zračnog jastuka suvozača
ako jedan ili više putnika na stražnjim
sjedalima otkopčaju svoje pojase.
Zakopčavanje
F Pojas povucite i umetnite jezičac u kopču.
F P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F P ojas pridržavajte dok se namotava u
kalem.
Na ekranu žaruljica pojasa i prednjeg zračnog
jastuka suvozača, žaruljica 2

odnosno 3

svijetli
crvenom bojom, ako je pojas nezakopčan ili
ako je otkopčan. Nakon uključivanja kontakta, uz pokrenut
motor ili u vožnji brzinom manjom od 20
km/h,
žaruljice 4, 5
ili 6 oko 30 sekundi svijetle
crvenom bojom ako pripadajući pojas nije
zakopčan.
Iznad brzine od oko 20
km/h, žaruljice 4, 5
ili
6
svijetle crvenom bojom, uz zvučni signal i
poruku na višenamjenskom ekranu, ako putnik
na stražnjem mjestu otkopča svoj pojas.
Ekran sa žaruljicama otkopčanih
pojasa
Iznad oko 20 km/h, žaruljica bljeska dvije
m inute i oglašava se zvučni signal. Nakon dvije
minute žaruljica ostaje upaljena tako dugo dok
putnik ili putnici ne zakopčaju pojas.
7
Sigurnost

134

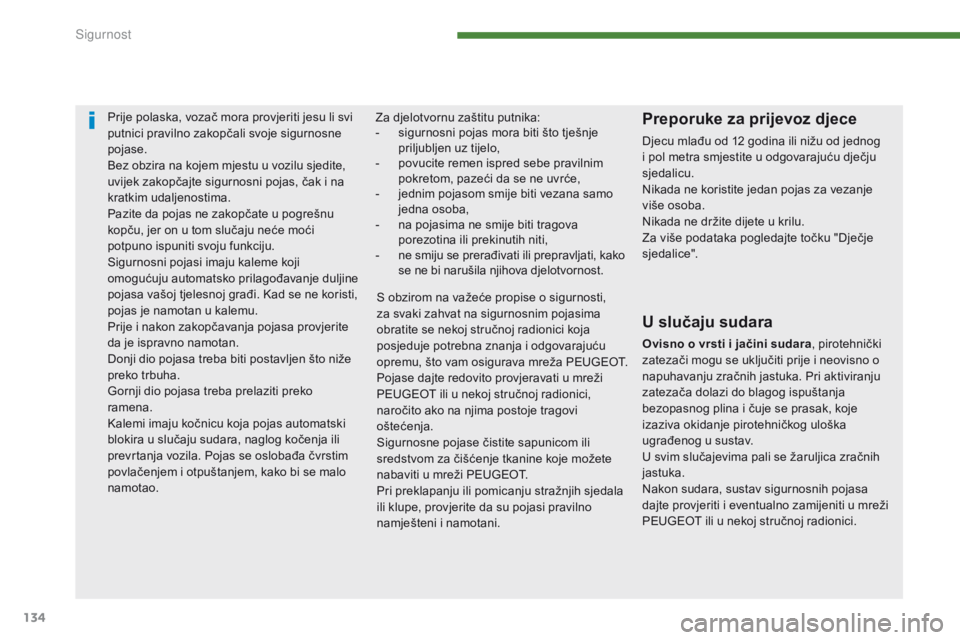

Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer on u tom slučaju neće moći
potpuno ispuniti svoju funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođavanje duljine
pojasa vašoj tjelesnoj građi. Kad se ne koristi,
pojas je namotan u kalemu.
Prije i nakon zakopčavanja pojasa provjerite
da je ispravno namotan.
Donji dio pojasa treba biti postavljen što niže
preko trbuha.
Gornji dio pojasa treba prelaziti preko
ramena.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i otpuštanjem, kako bi se malo
namotao.Za djelotvornu zaštitu putnika:
-
s igurnosni pojas mora biti što tješnje
priljubljen uz tijelo,
-

p
ovucite remen ispred sebe pravilnim
pokretom, pazeći da se ne uvrće,
-

j
ednim pojasom smije biti vezana samo
jedna osoba,
-

n
a pojasima ne smije biti tragova
porezotina ili prekinutih niti,
-
n

e smiju se prerađivati ili prepravljati, kako
se ne bi narušila njihova djelotvornost.
U slučaju sudara
Ovisno o vrsti i jačini sudara , pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i čuje se prasak, koje
izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od jednog
i pol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u krilu.
Za više podataka pogledajte točku "Dječje
sjedalice".
S obzirom na važeće propise o sigurnosti,
za svaki zahvat na sigurnosnim pojasima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i odgovarajuću
opremu, što vam osigurava mreža PEUGEOT.
Pojase dajte redovito provjeravati u mreži
PEUGEOT ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u mreži PEUGEOT.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasi pravilno
namješteni i namotani.
Sig
