2014 PEUGEOT 108 stop start

154
B3_da_Chap09_info-pratiques_ed01-2014
Sikringer i instrumentbord
Sikringsboksen er placeret under
instrumentbordet (førerside).
F
A
fclips det hvide plastdæksel for at få
adgang til sikringerne.
Sæt dækslet omhyggeligt på igen, når sikringen
er udskiftet. Sikring
N r. Strømstyrke
(A) Funktioner
1 5Brændstofindsprøjtningssystem - Radio - VSC-system
2 15Sprinklere foran og bag
3 5Primær styreboks - Instrumentgruppe - Display - Klimaanlæg -
Afrimning af bagrude og sidespejle - Sædevarme - El-styret
stoftag - Radio
4 5Elektrisk servostyretøj - Stop & Start
5 15Bagrudevisker
6 5Motorventilatorgruppe - ABS-system - VSC-system
7 25Forrudevisker
8 10Afrimning af sidespejle
9 1512
volt stik (maks. 120 W)
10 7, 5Sidespejle - Radio - Stop & Start - Instrumentgruppe - Display
Praktiske oplysninger

155
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
11 5Låsning af styretøj - Brændstofindsprøjtningssystem - ETG -
gearkasse
12 7, 5Airbags
13 5Instrumentgruppe - Display - Stop & Start
14 15* *
Styretøj - Brændstofindsprøjtningssystem - Stoplys
7, 5 *
15 7, 5 * *
Brændstofindsprøjtningssystem - Stop & Start
10*
16 7, 5Autodiagnose motor
17 10Stoplys - Tredje stoplys - Brændstofindsprøjtningssystem -
ABS-system - VSC-system - ETG -gearkasse - "Nøglefri
adgang og start"-system
18 10Positionslys - Nummerpladelys - Tågebaglygte - Tågeforlygter -
Baglygter - Reostat
19 40Klimaanlæg
* Motor VTi 82.
** Motor VTi 68.
9
Praktiske oplysninger

156
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
20 40Klimaanlæg - Autodiagnose motor - Positionslys -
Nummerpladelys - Tågebaglygter - Tågeforlygter -

Baglygter - Reostat - Stoplys - Tredje stoplys -
Brændstofindsprøjtningssystem - ABS-system - VSC-system -
ETG -gearkasse - "Nøglefri adgang og start"-system - El-
rudehejs
21 30Brændstofindsprøjtningssystem - Stop & Start - Primær
styreboks
22** 7, 5Brændstofindsprøjtningssystem
23** 20Brændstofindsprøjtningssystem - Stop & Start
24 25Primær styreboks
25 30El-rudehejs
26 25El-rudehejs
27 10Klimaanlæg
28 5Tågebaglygte
** Motor VTi 68.
Praktiske oplysninger

158
B3_da_Chap09_info-pratiques_ed01-2014
** Motor VTi 68.Sikring
N r. Strømstyrke
(A) Funktioner
13 10Horn
14 30Styreboks
15* * 7, 5ETG-gearkasse
16 7, 5Brændstofindsprøjtningssystem
17 7, 5"Nøglefri adgang og start"-system
18* * 7, 5Batteri
19 25Brændstofindsprøjtningssystem - Motorventilatorgruppe
20 30Starter
21 7, 5Låsning af styretøj
22 25Forlygter
23 7, 5Brændstofindsprøjtningssystem
24 7, 5Brændstofindsprøjtningssystem - Starter - ETG-gearkasse -
Stop & Start
25 15Radio - "Nøglefri adgang og start"-system
26 7, 5Instrumentgruppe - Display
Praktiske oplysninger

159
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
27 7, 5VSC-system
28 60Sikringsboks i kabine
29** 125***Afrimning af bagrude og sidespejle - Sædevarme - El-styret
stoftag - ABS-system - VSC-system - Motorventilatorgruppe -
Tågeforlygter - LED-kørelys
30 50
ETG-gearkasse
40 Stop & Start
31 50Servostyretøj
32 50*
Motorventilatorgruppe
30
40
33 50ABS-system - VSC-system
34 10Reservesikring
* Motor VTi 82.
** Motor VTi 68.
***

D

enne sikring bør udelukkende udskiftes af
et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted.
9
Praktiske oplysninger

161
B3_da_Chap09_info-pratiques_ed01-2014

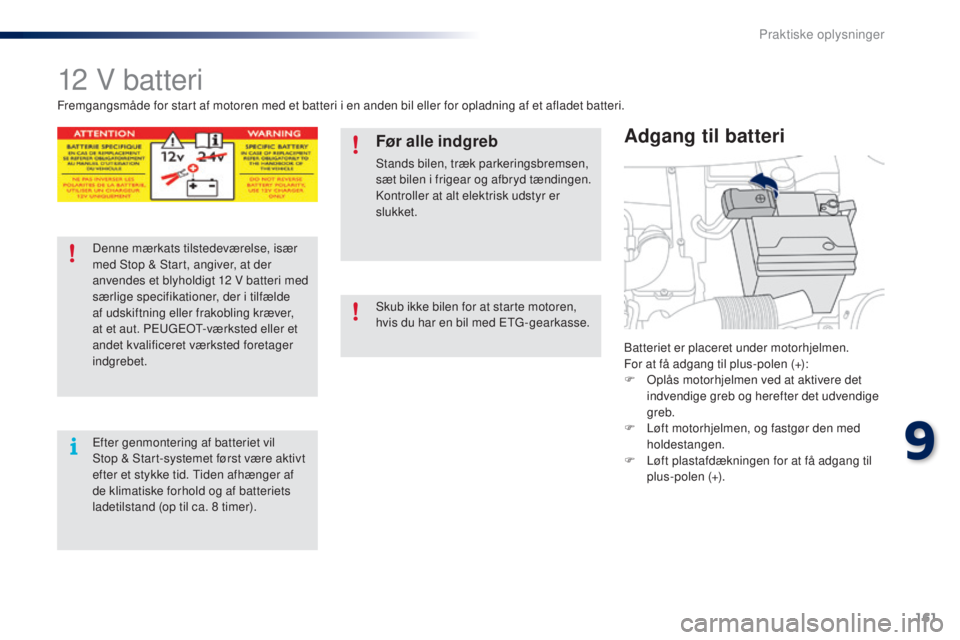

12 V batteri
Batteriet er placeret under motorhjelmen.
For at få adgang til plus-polen (+):
F

O
plås motorhjelmen ved at aktivere det
indvendige greb og herefter det udvendige
greb.
F

L
øft motorhjelmen, og fastgør den med
holdestangen.
F

L
øft plastafdækningen for at få adgang til
plus-polen (+).
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Før alle indgreb
Stands bilen, træk parkeringsbremsen,
sæt bilen i frigear og afbryd tændingen.
Kontroller at alt elektrisk udstyr er
slukket.
Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der
anvendes et blyholdigt 12

V batteri med
særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver,
at et aut. PEUGEOT-værksted eller et
andet kvalificeret værksted foretager
indgrebet.
Efter genmontering af batteriet vil
Stop & Start-systemet først være aktivt
efter et stykke tid. Tiden afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8

timer). Skub ikke bilen for at starte motoren,
hvis du har en bil med ETG -gearkasse.
9
Praktiske oplysninger

165
B3_da_Chap09_info-pratiques_ed01-2014

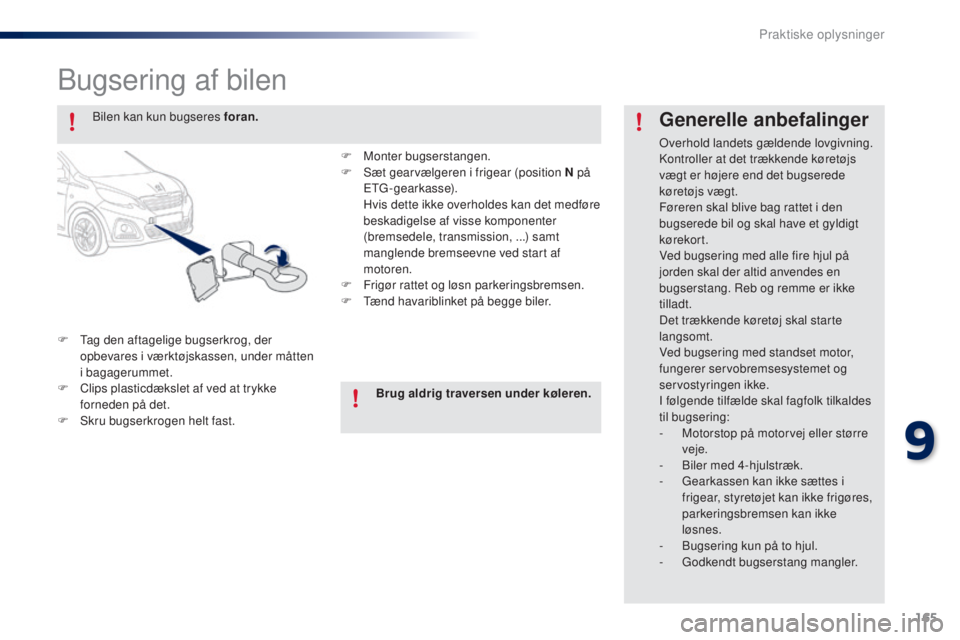

Bugsering af bilen
F Tag den aftagelige bugserkrog, der opbevares i værktøjskassen, under måtten
i bagagerummet.
F

C
lips plasticdækslet af ved at trykke
forneden på det.
F

S
kru bugserkrogen helt fast.
Generelle anbefalinger
Overhold landets gældende lovgivning.
Kontroller at det trækkende køretøjs
vægt er højere end det bugserede
køretøjs vægt.
Føreren skal blive bag rattet i den
bugserede bil og skal have et gyldigt
kørekort.
Ved bugsering med alle fire hjul på
jorden skal der altid anvendes en
bugserstang. Reb og remme er ikke
tilladt.
Det trækkende køretøj skal starte
langsomt.
Ved bugsering med standset motor,
fungerer servobremsesystemet og
servostyringen ikke.
I følgende tilfælde skal fagfolk tilkaldes
til bugsering:
-

M
otorstop på motorvej eller større
veje.
-

B
iler med 4-hjulstræk.
-

G
earkassen kan ikke sættes i
frigear, styretøjet kan ikke frigøres,
parkeringsbremsen kan ikke
løsnes.
-

B
ugsering kun på to hjul.
-
G

odkendt bugserstang mangler.
Bilen kan kun bugseres foran.
F
M
onter bugserstangen.
F

S

æt gearvælgeren i frigear (position N på
ETG-gearkasse).
H

vis dette ikke overholdes kan det medføre
beskadigelse af visse komponenter
(bremsedele, transmission, ...) samt
manglende bremseevne ved start af
motoren.
F

F

rigør rattet og løsn parkeringsbremsen.
F

T

ænd havariblinket på begge biler. Brug aldrig traversen under køleren.
9
Praktiske oplysninger

237
B3_da_Chap13_recherche-visuelle_ed01-2014
Nøgler 30
Fjernbetjening 31-32
Systemet "Nøglefri adgang og start"
33 -36
Batteri

3
2, 36
Start

7
1, 73
Udvendigt
Sidespejle 51
Lygtekontaktarm

93-97
Indstilling af forlygter

9
8
Udskiftning af pærer

1
47-149, 151
-


forlygter
-


sideblink
Døre
38 - 40
-

å
bning / lukning
-


centrallås
El-ruder


41
Kustoderuder (5-dørs)
4

1 Vinduesviskere
9

9-100
Udskiftning af viskerblad
1
64
Bagagerum 39- 40
Dækreparationssæt 136-140
Bakkamera
9

2
Bugsering
1

65
Udskiftning af pærer

1
50 -151
-


baglygter
-

3
. stoplys
-


nummerpladelys
Tank, påfyldning af brændstof

1
34-135
Indikator for brændstofstand
25
E

lektronisk
stabilitetsprogram


107-109
Snekæder
1

46
Dæktrykregistrering


103-106
Dæk tr yk


180
Udskiftning af hjul

1
41-145
-


værktøj
-
a

fmontering / montering
El-styret stoftag

4
2- 46
Tagbøjler
1
66
Tilbehør

167-168
.
