Conducción y manejo201
DesconexiónPulse el botón C para desactivar el
control de velocidad adaptable. El testigo de control m se apaga. Se bo‐
rra la velocidad memorizada.
Apagar el encendido también desac‐
tivará el control de velocidad adapta‐
ble y eliminará la velocidad almace‐
nada.
Atención del conductor ■ Use con cuidado el control de ve‐ locidad adaptable en curvas o ca‐
rreteras de montaña, ya que podría
perder al vehículo precedente y re‐ querir un tiempo para volver a de‐
tectarlo.
■ No utilice el sistema al conducir so‐
bre firmes resbaladizos, ya que
puede provocar cambios rápidos
en la tracción de los neumáticos
(hacer que las ruedas patinen) y
ocasionar pérdidas de control.
■ No utilice el control de velocidad adaptable bajo condiciones de llu‐
via, nieve o grandes acumulacio‐
nes de suciedad, ya que el sensor
de radar podría estar cubierto poruna película de agua, polvo, hielo o
nieve. Esto reduce o suprime com‐
pletamente la visibilidad. Ante un
bloqueo del sensor, proceda a la
limpieza de su cubierta.
Límites del sistema ■ La fuerza de frenado automática del sistema no permite realizar fre‐
nadas bruscas, y el nivel de fre‐
nado podría ser insuficiente para
evitar una colisión.
■ Tras un cambio repentino de carril,
el sistema necesita un cierto
tiempo para detectar al siguiente vehículo precedente. Por lo tanto,
si se detecta un nuevo vehículo, el
sistema podría acelerar en lugar de frenar.
■ El control de velocidad adaptable ignora el tráfico precedente.
■ El control de velocidad adaptable no frena ante vehículos detenidos,
peatones o animales.Curvas
El control de velocidad adaptable cal‐ cula una ruta prevista en base a lafuerza centrífuga. Esta ruta prevista
considera la característica de la curva
actual, pero no puede tener en cuenta
un futuro cambio de la curva. El sis‐
tema puede perder al vehículo prece‐ dente o detectar un vehículo que real‐
mente no está en el mismo carril. Esto puede suceder al entrar o salir de una curva o si ésta se cierra o abre de re‐
pente. Si ya no detecta ningún ve‐
hículo precedente, el testigo de con‐
trol A se apagará.
Si la fuerza centrífuga es demasiado
alta en una curva, el sistema reduce
ligeramente la velocidad del vehículo.
Este nivel de frenado no está dise‐
ñado para evitar la salida de la curva.

Conducción y manejo203
Observe que el accionamiento del
freno desactiva el sistema. No se re‐
comienda el uso del control de velo‐
cidad adaptable en pendientes pro‐
nunciadas, especialmente al
conducir con un remolque.
Unidad de radar
La unidad de radar está montada tras la rejilla del radiador, debajo del em‐
blema de la marca.
9 Advertencia
La unidad de radar fue alineada
cuidadosamente durante la fabri‐
cación. Por eso no se debe utilizar el sistema después de un choque
frontal. Aunque el parachoques
delantero parezca intacto, el sen‐
sor puede estar fuera de posición
y reaccionar de forma incorrecta.
Después de un accidente, acuda
a un taller para verificar y corregir
la posición del sensor del control
de velocidad adaptable.
Ajustes
Los ajustes pueden cambiarse en el
menú Preparac. colisión de persona‐
lización del vehículo 3 139.
Avería
Si el control de velocidad adaptable
no funcionara debido a condiciones
temporales (como un bloqueo por
hielo) o ante un error permanente del
sistema, aparece un mensaje en el
centro de información del conductor.
Mensajes del vehículo 3 131.
Alerta de colisión frontal
La alerta de colisión frontal puede
ayudar a evitar o reducir los daños
causado por un choque frontal. Si se
aproxima demasiado rápido a un ve‐
hículo directamente inmediato, el
centro de información del conductor
emitirá un sonido de advertencia y
una alerta.

204Conducción y manejo
El símbolo de vehículo precedente
A iluminado en verde aparece en el
velocímetro cuando el sistema ha de‐ tectado un vehículo en su trayectoria
de conducción. Es imprescindible
que la alerta de colisión frontal esté activada en el menú de personaliza‐
ción del vehículo 3 139 o que no esté
desactivada mediante el botón V
(depende del sistema, vea el párrafo siguiente).
Dependiendo del equipamiento del
vehículo, existen dos variantes dis‐
ponibles de la alerta de colisión fron‐
tal:
■ Alerta de colisión frontal basada en
el sistema de radar
en vehículos equipados con control de velocidad adaptable 3 196.
■ Alerta de colisión frontal basada en
el sistema de la cámara delantera
en vehículos con control de crucero
tradicional o ninguno 3 193.
Alerta de colisión frontal basada
en el sistema de radar
El sistema utiliza el sensor de radar
situado tras la rejilla del radiador para detectar la distancia a un vehículo di‐ rectamente precedente en su trayec‐
toria hasta una distancia máxima de
150 metros.
Activación
La alerta de colisión frontal funciona
automáticamente por encima de la
velocidad de paseo, siempre que laopción Preparac. colisión no esté de‐
sactivada en el menú de personaliza‐ ción del vehículo 3 139.
Selección de sensibilidad de la alerta
La sensibilidad de la alerta puede
ajustarse en cercana, media o lejana.
Pulse el botón E; el centro de infor‐
mación del conductor mostrará el
ajuste actual. Pulse de nuevo el botón E para cambiar la sensibilidad de la
alerta. El ajuste se mostrará también
en la línea superior del centro de in‐
formación del conductor.

Conducción y manejo207
Información general para
ambas variantes de la alerta de colisión frontal9 Advertencia
La alerta de colisión frontal es tan
solo un sistema de advertencia y
no acciona los frenos. Al aproxi‐
marse demasiado deprisa a un ve‐ hículo precedente, podría no dis‐
poner de tiempo suficiente para
evitar una colisión.
El conductor acepta la total res‐
ponsabilidad respecto a la distan‐
cia de seguridad adecuada, ba‐
sándose en las condiciones me‐
teorológicas, de visibilidad y del
tráfico.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor debe estar siem‐ pre listo para tomar medidas y ac‐
cionar los frenos.
Limitaciones del sistema
El sistema ha sido diseñado para ad‐
vertir únicamente de la presencia de
vehículos, aunque también podría
reaccionar ante otros objetos metáli‐ cos.
La alerta de colisión frontal puede no detectar un vehículo que va delante oel funcionamiento del sensor puede
ser limitado en los siguientes casos:
■ en carreteras sinuosas,
■ cuando las condiciones atmosféri‐ cas limiten la visibilidad, como la
presencia de niebla, lluvia o nieve,
■ cuando el sensor está obstruido por la presencia de nieve, hielo,
aguanieve, suciedad o daños en el parabrisas.
Indicación de distancia
hacia delante La siguiente indicación de distancia
muestra la distancia hacia delante a
un vehículo móvil precedente. De‐ pendiendo del equipamiento del ve‐
hículo, el sistema utiliza el radar si‐
tuado tras la rejilla del radiador o lacámara frontal del parabrisas para
detectar la distancia a un vehículo di‐
rectamente precedente en su trayec‐
toria. Se activa a velocidades supe‐ riores a los 40 km/h.
Al detectar un vehículo precedente, la distancia se indica en segundos y se
muestra en una página del centro de
información del conductor 3 124.
Pulse el botón MENU en la palanca
del intermitente para seleccionar
Menú de información del vehículo
X y gire la rueda de ajuste para
seleccionar la página de indicación
de distancia hacia delante.

208Conducción y manejo
La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
éstos están fuera de alcance, se mos‐
trarán dos guiones: -.- s.
Frenada de emergencia
activa
La frenada de emergencia activa puede ayudar a reducir los daños su‐
fridos en choques con vehículos y
obstáculos situados directamente de‐
lante, cuando no sea posible impedir
una colisión mediante el frenado ma‐ nual o moviendo el volante. Antes deaccionarse la frenada de emergencia activa, se advierte al conductor me‐
diante la alerta de colisión frontal
3 203.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa fun‐
ciona automáticamente por encima
de la velocidad de marcha humana,siempre que la opción Preparac.
colisión no esté desactivada en el
menú de personalización del vehículo 3 139.
El sistema incluye: ■ Sistema de preparación del freno
■ Frenado automático de
emergencia
■ Asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor con‐
tinuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del
freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐
sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se reduce el tiempo de respuesta
cuando se requiere un frenado ma‐
nual o automático.
El sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Frenado automático de
emergencia Tras la preparación de los frenos y
justo antes de la colisión inminente, esta función aplica automáticamenteun frenado limitado para reducir la ve‐
locidad de impacto de la colisión.
Asistente de frenada de visión
frontal Además del sistema de preparacióndel freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐ ramente el pedal del freno se produce
inmediatamente una fuerte frenada.

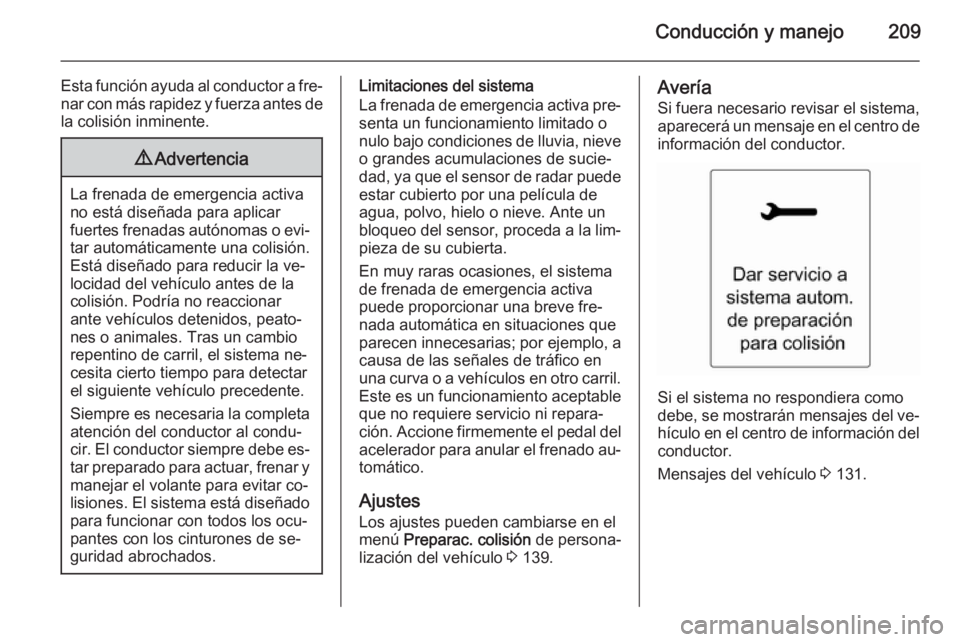

Conducción y manejo209
Esta función ayuda al conductor a fre‐
nar con más rapidez y fuerza antes de la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o evi‐ tar automáticamente una colisión.
Está diseñado para reducir la ve‐
locidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema ne‐
cesita cierto tiempo para detectar
el siguiente vehículo precedente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe es‐
tar preparado para actuar, frenar y
manejar el volante para evitar co‐
lisiones. El sistema está diseñado para funcionar con todos los ocu‐
pantes con los cinturones de se‐
guridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa pre‐ senta un funcionamiento limitado o
nulo bajo condiciones de lluvia, nieve
o grandes acumulaciones de sucie‐ dad, ya que el sensor de radar puede
estar cubierto por una película de
agua, polvo, hielo o nieve. Ante un
bloqueo del sensor, proceda a la lim‐ pieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve fre‐
nada automática en situaciones que
parecen innecesarias; por ejemplo, a
causa de las señales de tráfico en
una curva o a vehículos en otro carril.
Este es un funcionamiento aceptable que no requiere servicio ni repara‐
ción. Accione firmemente el pedal del acelerador para anular el frenado au‐
tomático.
Ajustes
Los ajustes pueden cambiarse en el
menú Preparac. colisión de persona‐
lización del vehículo 3 139.Avería
Si fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor.
Si el sistema no respondiera como
debe, se mostrarán mensajes del ve‐ hículo en el centro de información del
conductor.
Mensajes del vehículo 3 131.

210Conducción y manejoAsistente de aparcamiento9Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta.
Testigo de control r 3 120.
Botón D
Desactive el sistema pulsando breve‐
mente el botón del asistente de apar‐ camiento D. Si el vehículo está
equipado con un asistente de apar‐
camiento y un asistente de aparca‐
miento avanzado 3 213, ambos usa‐
rán el mismo botón para operar los
sistemas.
Para activar o desactivar el asistente
de aparcamiento, pulse brevemente
el botón D una vez. Para activar o
desactivar el asistente de aparca‐miento avanzado, pulse el botón D
durante un segundo aproximada‐ mente.
Si un sistema está activo, es posible
cambiar entre ambos sistemas pul‐
sando el botón más o menos tiempo.
Activación
El sistema se activa automática‐
mente al engranar la marcha atrás.
El asistente de aparcamiento delan‐
tero también se puede activar a bajas
velocidades pulsando brevemente el
botón D.

Conducción y manejo211
Si está iluminado el LED situado en el
botón del asistente de aparcamiento, indica que el sistema está listo para
funcionar.
Indicación
El sistema avisa al conductor me‐
diante señales acústicas de la pre‐
sencia de obstáculos delante o detrás
del vehículo. Dependiendo de qué
sensores estén más cerca de un obs‐ táculo, oirá un zumbido de los senso‐
res correspondientes. El intervalo en‐
tre avisos acústicos se acorta con‐
forme el vehículo se acerca al obstá‐
culo. Cuando la distancia es inferior a
30 cm, el aviso acústico es continuo.
Además, la distancia frontal hasta el
obstáculo puede mostrarse en el cen‐
tro de información del conductor
(DIC) 3 124.
En la versión con pantalla de gama
alta, la distancia hasta un obstáculo
delantero se indica mediante seg‐
mentos cambiantes.
En la versión con pantalla combi de
gama alta, la distancia hasta un obs‐ táculo delantero o trasero se indica
mediante líneas de distancia cam‐
biantes alrededor del vehículo.
La indicación de distancia en la pan‐
talla puede verse inhibida y solapada
por mensajes del vehículo con mayor
prioridad. Si la indicación de distancia
fue sobrescrita por un mensaje del
vehículo, ya no se indicará la distan‐
cia hasta que se vuelva a activar el
asistente de aparcamiento.
Desactivación Desactive el sistema pulsando breve‐
mente el botón del asistente de apar‐ camiento D.
Se apaga el LED del botón y aparece
Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor (DIC).
El sistema se desactiva automática‐
mente al superar una velocidad de‐
terminada.
