2014 OPEL ZAFIRA C display

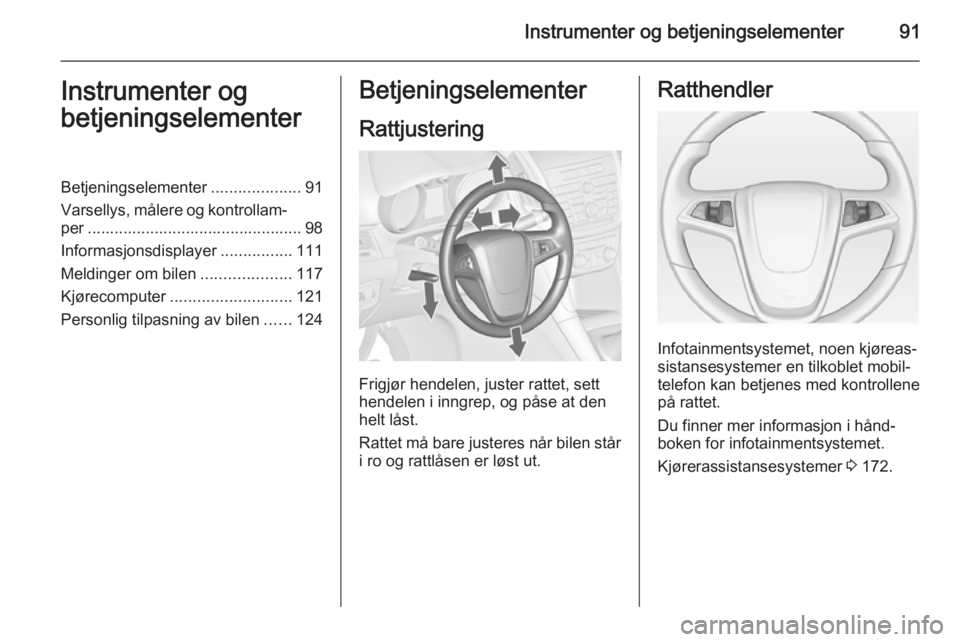

Instrumenter og betjeningselementer91Instrumenter og
betjeningselementerBetjeningselementer ....................91
Varsellys, målere og kontrollam‐ per ................................................ 98
Informasjonsdisplayer ................111
Meldinger om bilen ....................117
Kjørecomputer ........................... 121
Personlig tilpasning av bilen ......124Betjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Ratthendler
Infotainmentsystemet, noen kjøreas‐
sistansesystemer en tilkoblet mobil‐
telefon kan betjenes med kontrollene
på rattet.
Du finner mer informasjon i hånd‐ boken for infotainmentsystemet.
Kjørerassistansesystemer 3 172.

Instrumenter og betjeningselementer95
Trykk på vippebryteren for å starte
bakviskeren:øvre stil‐
ling=gå hele tidennedre stil‐
ling=pusse med mellom‐
rommidtre stil‐
ling=av
Skyv hendelen forover. Det sprutes
spylervæske på bakruten, og vis‐
keren gjør noen slag.
Må ikke brukes når det er is på bak‐
ruten.
Slås av i vaskeautomater.
Bakruteviskeren slås automatisk på
når frontrutevindusviskerne er på og
bilen settes i revers.
Aktivering eller deaktivering av
denne funksjonen kan endres i me‐
nyen Innstillinger på informasjons‐
displayet.
Personlig tilpasning av bilen 3 124.
Bakruteviskeren kobles ut når det er
igjen lite spylervæske.
Utetemperatur
Et temperaturfall vises umiddelbart,
mens en temperaturstigning vises et‐ ter en tidsforsinkelse.
Hvis temperaturen ute faller til 3 °C,
vises en varselsmelding på førerin‐
formasjonsdisplayet med Uplevel-
Display eller Uplevel-Combi-display.
9 Advarsel
Ved visning av bare noen få gra‐
der over 0 °C kan veibanen alle‐
rede være islagt.
Klokke
Dato og klokkeslett vises på
informasjonsdisplayet.

96Instrumenter og betjeningselementer
Tids- og datoinnstillinger
CD 300/CD 400/CD400plus og Navi
600/Navi 900
Trykk på CONFIG-knappen. Menyen
Innstillinger vises.
Velg Klokkeslett/dato .
Innstillingsalternativer som kan vel‐
ges:
■ Still klokken : Endrer tiden som vi‐
ses på displayet.
■ Still dato : Endrer datoen som vises
på displayet.
■ Angi klokkeformat : Endrer klokke‐
slettvisningen fra 12 timer til 24
timer og omvendt.
■ Angi datoformat : Endrer datovis‐
ningen fra MM/DD/ÅÅÅÅ til
DD.MM.ÅÅÅÅ og omvendt.
■ Vis klokkeslett : Slår klokkeslettvis‐
ningen på displayet på/av.
■ RDS tidssynkronisering : RDS-
signalet fra de fleste VHF-sendere
stiller tiden automatisk. RDS-
tidssynkroniseringen kan ta noen
minutter. Noen sendere sender
ikke ut korrekt tidssignal. I slike til‐
feller er det anbefalt å slå av auto‐
matisk tidssynkronisering.
Personlig tilpasning av bilen 3 124.
Tids- og datoinnstillinger CD 600/Navi 650/Navi 950
Trykk Config -knappen og velg deret‐
ter Innstill tid og dato -menyelementet
for å vise den aktuelle undermenyen.
Les dette
Hvis Synkronisering RDS-klokke er
aktivert, innstilles tid og dato auto‐
matisk av systemet.
Du finner mer informasjon i infotain‐ ment-håndboken.
Angi tid
For å justere tidsinnstillingene velges Angi tid -menyelementet. Drei på mul‐
tifunksjonsknappen for å justere den
første innstillingen.
Trykk på multifunksjonsknappen for å bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste inn‐
stilling.

Instrumenter og betjeningselementer101Kjølevæsketemperatur‐
måler
Viser kjølevæsketemperaturen.
venstre felt=motoren har ennå
ikke nådd driftstem‐
peraturmidtfeltet=normal driftstempera‐
turhøyre felt=temperaturen er for
høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og fil‐
terskiftvarsel variere betydelig.
På Uplevel-displayet eller Uplevel-
Combi-displayet vises oljens gjenvæ‐ rende brukstid i Bil informasjon meny .
På displayet av typen Midlevel vises
gjenværende brukstid for oljen av
kontrollampen I derfor må ten‐
ningen være på, men motoren ikke er i gang.
Meny og funksjon kan velges med
knappene på blinklyshendelen.
Vise oljens gjenværende brukstid:
Trykk på knappen MENU og velg Bil
informasjon meny .
Drei justeringshjulet for å velge
Resterende oljelevetid .
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

102Instrumenter og betjeningselementer
Trykk på knappen SET/CLR for å null‐
stille. Tenningen må derfor være på,
men motoren må ikke være i gang.
Når systemet har beregnet at oljens
brukstid er gått ned, Skift motor olje
straks eller en varselkode vises i
førerinformasjonsdisplayet. Få et
verksted til å skifte olje og filter innen
en uke eller 500 km (det som kommer
først).
Førerinformasjonsdisplay 3 111.
Serviceinformasjon 3 259.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen gjelder for alle instrumentvarianter.Stillingen til kontrollampene kan va‐
riere, avhengig av ustyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:Rødt=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlått=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse

Instrumenter og betjeningselementer107
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 166.
Oppgiring
[ lyser grønt som en kontrollampe
eller vises som et symbol i førerin‐
formasjonsdisplayet med Uplevel-
display eller Uplevel-Combi-display
når oppgiring anbefales for å spare
drivstoff.
I noen versjoner vil meldingen med
girskiftindikasjonen vises som en full side i førerinformasjonssenteret.
EcoFlex kjøreassistent 3 121.
Servostyring
c lyser gult.Lyser med servostyringen
redusert Servostyringen reduseres når sys‐
temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 155.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐ sted.
Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med
ultralyd
r lyser gult.Feil i systemet
Eller
Feil på grunn av tilsmussede eller is-
eller snødekte følere
Eller
Forstyrrelser på grunn av eksterne
ultralydkilder. Systemet vil fungere
normalt når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved et verksted.
Parkeringsradar med ultralyd 3 187.
Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og
antispinn b lyser eller blinker gult.

Instrumenter og betjeningselementer111Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet (DIC) er
plassert mellom speedometeret og
turtelleren på instrumentenheten. Det finnes som såkalt Midlevel-display,
Uplevel-display og Uplevel-Combi-
display.
Midlevel-displayet viser:
■ generell kilometerteller
■ tripteller
■ noen kontrollamper
■ bilinformasjon
■ trip/drivstoffinformasjon
■ meldinger om bilen, vist som kode‐
tall 3 117.
I Uplevel-displayet kan følgende ho‐
vedmenyer velges ved å trykke
MENU -knappen:
■ Bil informasjon meny
■ Tur/drivstoff informasjon meny
I Uplevel-Combi-displayet kan meny‐
sider velges ved trykke på MENU-
knappen, menysymboler vises i
øverste linje i displayet:
■ X Bil informasjon meny
■ W Tur/drivstoff informasjon meny
■ s ECO-informasjonsmeny
Noen av de viste funksjonene er for‐
skjellige når bilen kjører eller den står stille. Noen funksjoner er bare tilgjen‐
gelige når bilen kjører.
Personlig tilpasning av bilen 3 124.
Innstillinger som lagres i minnet 3 21.

112Instrumenter og betjeningselementer
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU-knappen for å veksle
mellom menyene eller gå fra en un‐ dermeny til nærmeste høyere meny‐
nivå.
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på knappen SET/CLR for å
velge en funksjon eller bekrefte en melding.
Bil informasjon meny
Trykk på MENU-knappen for å velge
Bil informasjon meny , eller velg X
på Uplevel-Combi-displayet.
Drei funksjonsvelgeren for å velge en undermeny. Trykk på knappen SET/
CLR for å bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer (avhengig av
versjon) kan være:
■ Enhet : Viste enheter kan endres
■ Dekktrykk : Kontrollerer dekktrykket
til alle hjulene under kjøring 3 240
■ Dekklast : Velg dekktrykkategori i
samsvar med det faktiske dekktryk‐
ket 3 240
