2014 OPEL MOVANO_B Uživatelská příručka (in Czech)

Přístroje a ovládací prvky71Přístroje a ovládací
prvkyOvládací prvky ............................. 71
Výstražné kontrolky, měřicí přís‐
troje a ukazatele .......................... 76
Informační displeje ....................... 86
Zprávy vozidla .............................. 86
Palubní počítač ............................ 88
Tachograf ..................................... 89Ovládací prvky
Nastavení polohy volantu
Odjistěte páčku, nastavte volant,
potom páčku zajistěte a dbejte, aby
byla zcela zajištěná.
Volant nastavujte pouze při stojícím
vozidle a po odjištění zámku volantu.
Ovládací prvky na volantu
Tempomat a omezovač rychlosti lze
ovládat pomocí ovládacích prvků na
volantu.
Tempomat a omezovač rychlosti
3 125.

72Přístroje a ovládací prvkyHoukačka
Stiskněte j.
Houkačka zahouká bez ohledu na
polohu spínače zapalování.
Ovládací prvek sloupku
řízení
Informační systém je možné ovládat
také ovládacím prvkem na sloupku
řízení.
Další informace jsou k dispozici
v příručce informačního systému.
Stěrače/ostřikovač čelního
okna
Stěrač čelního sklaK=stěrače pracují v režimu
cyklovače1=stěrače pracují pomalu2=rychlé stírání
Nepoužívejte v případě, že je čelní
okno namrzlé.
V myčkách automobilů je vypněte.
Automatické stírání s dešťovým
senzoremK=Automatické stírání
s dešťovým senzorem
Dešťový senzor detekuje množství
vody na předním skle a automaticky
reguluje časování stíracích cyklů.
Kdykoliv vypnete zapalování, musíte
znovu zvolit automatické stírání.

Přístroje a ovládací prvky73
Nastavitelná citlivost dešťového čidla
Otočením nastavovacího prvku
nastavíte citlivost:Menší
citlivost=nastavovací prvek doluVyšší
citlivost=nastavovací prvek
nahoru
Udržujte snímač bez prachu, nečistot
a námrazy.
Ostřikovač čelního okna
Zatáhněte za páku. Kapalina
ostřikovače je rozstříknuta na přední
sklo.
krátké
přitažení=stěrače provedou
jedno setřenídlouhé
přitažení=stěrače provedou
několik setřeníVenkovní teplota
Pokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.
Jestliže venkovní teplota klesne na
3 °C, blikají °C na informačním
displeji jako varování před námrazou
na vozovce. Indikace bliká, dokud se
teplota nezvýší nad 3 °C.
9 Varování
Povrch vozovky může být namrzlý
i v případě, že je na displeji
zobrazena venkovní teplota
o několik stupňů vyšší než 0 °C.

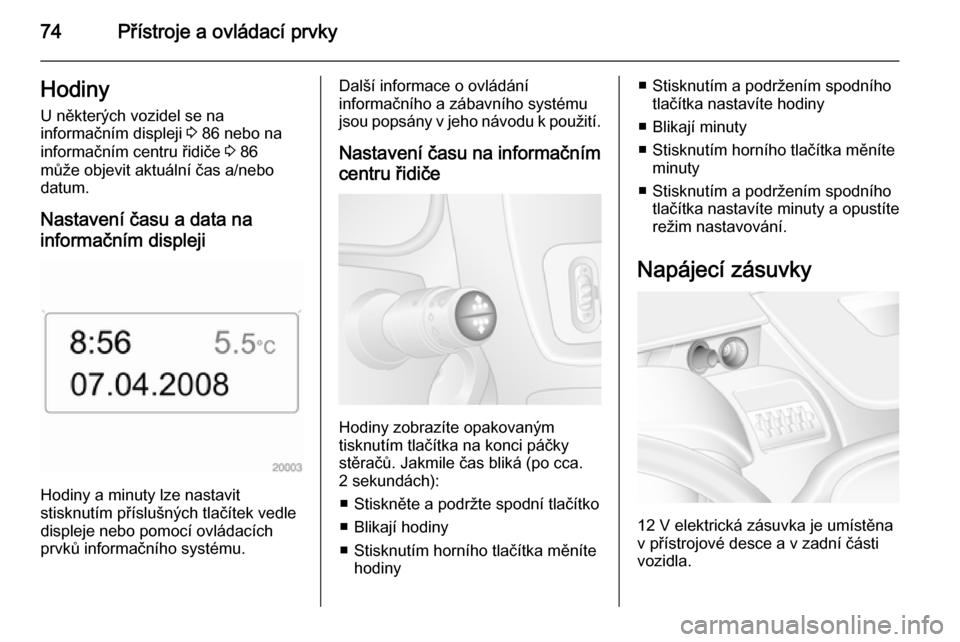

74Přístroje a ovládací prvkyHodinyU některých vozidel se na
informačním displeji 3 86 nebo na
informačním centru řidiče 3 86
může objevit aktuální čas a/nebo
datum.
Nastavení času a data nainformačním displeji
Hodiny a minuty lze nastavit
stisknutím příslušných tlačítek vedle
displeje nebo pomocí ovládacích prvků informačního systému.
Další informace o ovládání
informačního a zábavního systému
jsou popsány v jeho návodu k použití.
Nastavení času na informačním
centru řidiče
Hodiny zobrazíte opakovaným
tisknutím tlačítka na konci páčky
stěračů. Jakmile čas bliká (po cca.
2 sekundách):
■ Stiskněte a podržte spodní tlačítko
■ Blikají hodiny
■ Stisknutím horního tlačítka měníte hodiny
■ Stisknutím a podržením spodního tlačítka nastavíte hodiny
■ Blikají minuty
■ Stisknutím horního tlačítka měníte minuty
■ Stisknutím a podržením spodního tlačítka nastavíte minuty a opustíte
režim nastavování.
Napájecí zásuvky
12 V elektrická zásuvka je umístěna
v přístrojové desce a v zadní části
vozidla.

Přístroje a ovládací prvky75
Pokud se elektrické příslušenství
připojí v případě, že motor je vypnutý, vybíjí se akumulátor vozidla.
Nepřekračujte maximální spotřebu
energie 120 wattů.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Nepřipojujte žádné příslušenství,
které dodává elektrický proud, např.
nabíječky nebo baterie.
Použitím nevhodného příslušenství
může dojít k poškození zásuvky.
Zapalovač cigaret
Zatlačte zapalovač cigaret dovnitř.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
Popelníky
Výstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník
Popelníková nádobka pro přenosné
použití ve vozidle. Při používání
otevřete kryt.

76Přístroje a ovládací prvkyVýstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.
Rychloměr
Ukazuje rychlost vozidla.
Maximální rychlost může být
omezena pomocí regulátoru
rychlosti. Na palubní desce je
umístěna varovná nálepka, sloužící
jako vizuální signalizace přítomnosti
regulátoru rychlosti.
Pokud vozidlo krátce překročí
nastavený limit, zazní na 10 sekund
varovný bzučák.
Poznámky
Při určitých podmínkách (např.
strmé svahy), může rychlost vozidla
překročit nastavený limit.
Počítadlo kilometrůZobrazuje zaznamenanou
vzdálenost v kilometrech.
Počítadlo kilometrů jízdy Palubní počítač ukazuje vzdálenost
ujetou od posledního vynulování.
Jedním stisknutím tlačítka na konci
páčky stěračů čelního skla zobrazíte
počítadlo kilometrů jízdy.
Pro vynulování zobrazeného
počítadla kilometrů podržte
a stiskněte tlačítko na několik sekund
stisknuté při zapnutém zapalování.
Displej začne blikat a hodnota se
vynuluje.
Tachograf 3 89.

Přístroje a ovládací prvky77Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka Y. Okamžitě palivo doplňte
3 131.
Nikdy nesmíte nádrž zcela
vyprázdnit. Odvzdušnění palivové soustavy vznětového motoru 3 142.
Jelikož v nádrži nějaké palivo zbývá,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě nedosáhl
provozní teplotystřední
zóna=normální provozní
teplotapravá
zóna=teplota je příliš vysoká
Kontrolka W svítí, pokud je teplota
příliš vysoká 3 82, 3 83.

78Přístroje a ovládací prvkyVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Z fyzikálních důvodů ukazuje teploměr teplotu chladicí kapaliny
motoru pouze tehdy, když je správná
hladina chladicí kapaliny.
Sledování hladiny
motorového oleje Sledování hladiny motorového oleje
pracuje správně, pouze když je
vozidlo zaparkované na rovině
a motor je studený.
Pokud je správná hladina
motorového oleje při zapnutí
zapalování, krátce se v informačním
centru řidiče objeví OIL LEVEL
CORRECT (SPRÁVNÁ HLADINA OLEJE) .
Je-li hladina motorového oleje vyšší
než minimální hladina, stiskněte do
30 sekund tlačítko palubního
počítače na konci páčky stěračů.
Zobrazí se zpráva OIL LEVEL
(HLADINA OLEJE) společně se
čtverečky, které odpovídají hladině
oleje.
Když hladina motorového oleje
klesne, jsou čtverečky na displeji
nahrazeny pomlčkami.▢▢▢▢▢▢=Maximální hladina▢▢▢- - -=Průměrná hladina- - - - - -=Minimální úroveň
hladiny
Pokud hladina motorového oleje
dosáhne minimální úroveň, zobrazí
se po zapnutí zapalování TOP-UP
OIL LEVEL (DOLÍT OLEJ) společně
s A na dobu 30 sekund. Zkontrolujte
a doplňte motorový olej 3 137.
Stisknutím jedno z tlačítek palubního počítače opustíte zobrazení
sledování hladiny motorového oleje.
Palubní počítač 3 88.
Servisní displej
Při zapnutí zapalování se
v informačním centru řidiče může
krátce zobrazit zbývající vzdálenost
do nutnosti provést příští servisní
prohlídku. V závislosti na jízdních
podmínkách se interval signalizování
servisní prohlídky může značně
měnit.
Pokud je zbývající vzdálenost do
provedení servisní prohlídky menší
než 3000 km nebo dva měsíce, na
informačním centru řidiče se zobrazí
SERVICE IN (BLÍŽÍCÍ SE SERVIS) .
Jakmile vzdálenost dosáhne 0 km nebo nastal čas na servisní prohlídku,
na sestavě sdružených přístrojů se
rozsvítí kontrolky o a A a na
informačním centru řidiče se objeví
SERVICE DUE (NUTNÝ SERVIS) .
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.
Znovu nastavení zobrazováníservisní prohlídky
Po provedení servisu se musí
servisní displej vynulovat: Pokud je
k dispozici, vyberte na displeji
