Condução e funcionamento165
procedimento de verificação, o motorcomeça a trabalhar depois de um
pequeno desfasamento.
Razões possíveis para um motor não
arrancar:
■ Pedal da embraiagem não funciona
(caixa de velocidades manual)
■ Pedal do travão não funciona ou a alavanca selectora não está em P
ou N (caixa de velocidades
automática)
■ Ocorreu uma falha temporária
Aquecimento do motor turbo
No arranque, o binário disponível do
motor poderá ser limitado por um
curto período de tempo,
especialmente quando a temperatura do motor é baixa. Esta limitação
serve para permitir que o sistema de
lubrificação proteja totalmente o
motor.Corte de desaceleração
A alimentação de combustível é
automaticamente interrompida
durante uma desaceleração, ou seja,
quando o veículo é conduzido com
uma mudança engatada mas sem
carregar no acelerador.
Sistema pára/arranca O sistema start/stop ajuda a poupar
combustível e a reduzir as emissões
de gases de escape. Se as condições permitirem, o mesmo desliga o motor
logo que o veículo esteja a circular a
baixa velocidade ou parado, p. ex. nos semáforos ou num
engarrafamento. Inicia
automaticamente o motor assim que
carregar na embraiagem. Um sensor da bateria garante que um Autostop
é efectuado apenas quando a bateria do veículo está suficientemente
carregada para um novo arranque.Activação
O sistema Start/Stop está disponível
imediatamente depois de pôr o motor
a trabalhar, o veículo iniciar a marcha e as condições indicadas mais abaixo
nesta secção terem sido reunidas.
Desactivação
Desactivar manualmente o sistema
Start/Stop carregando no botão eco.
A desactivação é indicada quando o LED no botão se apaga.

166Condução e funcionamento
Autostop
Se o veículo estiver a circular a baixa
velocidade ou parado, activar um
Autostop do seguinte modo:
■ carregar no pedal da embraiagem
■ colocar a alavanca em ponto morto
■ soltar o pedal da embraiagem
O motor será desligado e a ignição
permanecerá ligada.
Um Autostop é indicado pelo ponteiro
na posição AUTOSTOP no conta-
-rotações. Em algumas versões, uma
luz de aviso no conjunto de
instrumentos acende-se quando o
motor está em Autostop.
Durante um Autostop, o desempenho do aquecimento e dos travões será
mantido.
Atenção
A direcção assistida pode ser reduzida durante um Autostop.
Condições para um Autostop
O sistema Start/Stop verifica se é
reunida cada uma das condições
seguintes.
■ o sistema Start/Stop não foi manualmente desactivado
■ o capot está completamente fechado
■ a porta do condutor está fechada ou o cinto de segurança do
condutor está colocado
■ a bateria do veículo está suficientemente carregada e em
bom estado
■ o motor está quente
■ a temperatura do líquido de arrefecimento do motor não é
demasiado elevada
■ a temperatura dos gases de escape do motor não é muito
elevada, p.ex. após conduzir com
um motor em regime elevado
■ a temperatura ambiente é superior a 5 °C
■ o sistema de climatização permite um Autostop
■ o vácuo dos travões é suficiente
■ a função de autolimpeza do filtro de
partículas diesel não está activa
■ o veículo foi conduzido pelo menos
à velocidade pedonal desde o
último Autostop
Caso contrário será impedido um
Autostop.

Condução e funcionamento167
Determinadas configurações do
sistema de controlo da climatização
podem impedir um Autostop. Para
mais detalhes, consultar o capítulo
relativo à Climatização 3 144.
Imediatamente após condução em auto-estrada executar um Autostop
pode ser inibido.
Rodagem do veículo 3 161.
Protecção para evitar a descarga da
bateria do veículo
Para garantir arranques fiáveis do
motor, foram implementadas várias
funções de protecção para evitar a
descarga da bateria, como parte do
sistema start-stop.
Medidas de poupança de energia
Durante um Autostop, várias funções
eléctricas, tais como o aquecedor
eléctrico auxiliar ou o aquecimento do óculo traseiro, são desactivadas ou
passam para um modo de poupança
de energia. A velocidade da
ventoinha do sistema de controlo da
climatização é reduzida para poupar
energia.Arranque do motor pelo
condutor Carregar no pedal da embraiagem
para ligar novamente o motor.
O arranque do motor é indicado pelo
ponteiro na posição de rotação ao
ralenti no conta-rotações.
Se a alavanca selectora for retirada
da posição de ponto morto antes de
accionar primeiro a embraiagem, a
luz de aviso - acende-se ou é
indicada como um símbolo no Centro
de Informação do Condutor.
Indicador de controlo - 3 109.
Arranque do motor pelo sistema Start/Stop
A alavanca selectora tem de estar em ponto morto para permitir um
arranque automático.
Se se verificar uma das seguintes
condições durante um Autostop, o
motor será ligado automaticamente
pelo sistema Start/Stop:
■ o sistema Start/Stop foi manualmente desactivado
■ o capot está aberto■ o cinto de segurança do condutor não está colocado e a porta do
condutor está aberta
■ a temperatura do motor é demasiado baixa
■ o nível de carregamento da bateria
do veículo está abaixo de um nível
definido
■ o vácuo dos travões não é suficiente
■ o veículo foi conduzido pelo menos
à velocidade pedonal
■ o sistema de controlo da climatização solicita um arranque
do motor
■ o ar condicionado é ligado manualmente
Se o capot não estiver
completamente fechado, uma
mensagem de aviso é exibida no
Centro de Informação do Condutor.
Se um acessório eléctrico,
por exemplo, um leitor de CD portátil, estiver ligado à tomada de energia,
poderá sentir-se uma breve perda de
potência durante o arranque.

180Condução e funcionamento
A luz de aviso m fica intermitente: o
travão de mão eléctrico não está
totalmente aplicado ou solto. Quando fica intermitente continuamente,
soltar o travão de mão eléctrico e
tentar aplicá-lo novamente.
Assistência à travagem Se o pedal do travão for for accionado
rapidamente e com força, é aplicada
automaticamente a força de
travagem máxima.
O funcionamento da assistência à
travagem poderá tornar-se aparente
com uma pressão rápida no pedal do travão e uma maior resistência ao
carregar no pedal do travão.
Manter uma pressão regular no pedal
do travão durante tanto tempo quanto
for necessário para uma travagem
total. A força de travagem máxima é
reduzida automaticamente quando o
pedal do travão é solto.Assistência de arranque
em subidas
O sistema ajuda a impedir
movimentos involuntários ao
conduzir em declives.
Ao soltar o pedal do travão depois de parar num declive, os travões
permanecem activos durante
aproximadamente mais 2 segundos.
Os travões são soltos
automaticamente quando o veículo
começa a acelerar.
A assistência de arranque em
subidas não está activo durante um Autostop.
Sistema Start/Stop 3 165.Sistemas de condução
Sistema de controlo da
tracção O Sistema de Controlo de Tracção
(TC) é um componente do Programa
Electrónico de Estabilidade.
O TC melhora a condutibilidade
quando necessário,
independentemente do tipo de
estrada ou da aderência dos pneus,
evitando que as rodas motrizes
patinem.
Assim que as rodas motrizes
comecem a patinar, a prestação do
motor é reduzida e a roda que patina mais é travada individualmente. Issomelhora consideravelmente a
estabilidade de condução do veículo
em pisos escorregadios.
O TC fica operacional assim que o
indicador de controlo b apaga.

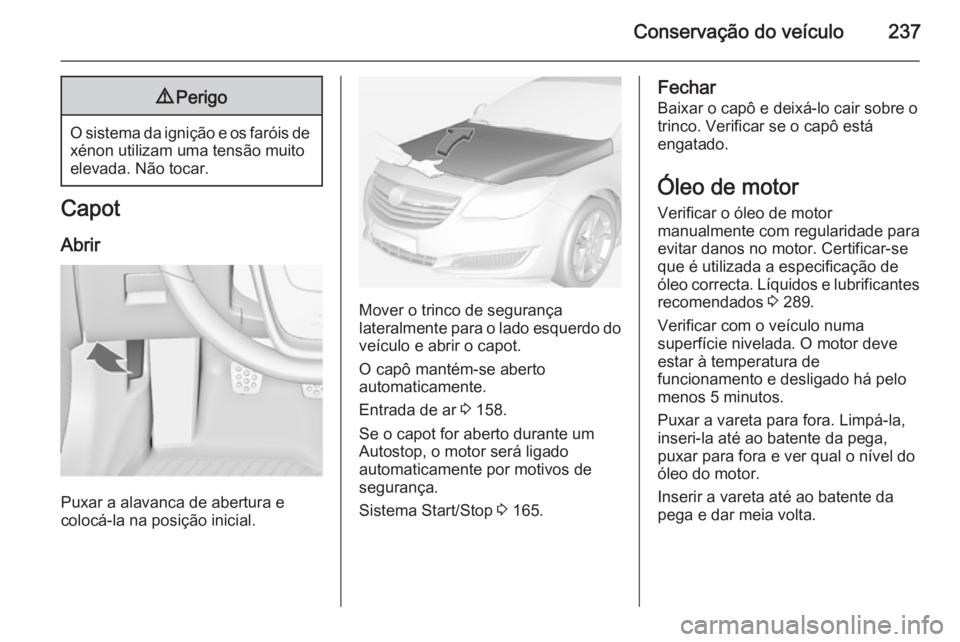

Conservação do veículo2379Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
O capô mantém-se aberto
automaticamente.
Entrada de ar 3 158.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Sistema Start/Stop 3 165.
Fechar
Baixar o capô e deixá-lo cair sobre o
trinco. Verificar se o capô está
engatado.
Óleo de motor Verificar o óleo de motor
manualmente com regularidade para
evitar danos no motor. Certificar-se
que é utilizada a especificação de óleo correcta. Líquidos e lubrificantes
recomendados 3 289.
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la, inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.

Conservação do veículo241Líquido dos travões9Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Ao atestar, assegurar a máxima
limpeza já que uma contaminação
líquido dos travões pode causar
avarias no sistema de travões.
Reparar a causa de uma perda de líquido dos travões numa oficina.
Utilizar apenas líquido dos travões de alto desempenho aprovado para o
veículo. Líquido dos travões e da
embraiagem 3 289.
Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria ácido-chumbo.
A bateria do veículo não necessita de manutanção desde que o perfil de
condução permita o carregamento
suficiente da bateria. Deslocações curtas e arranques frequentes domotor podem descarregar a bateria.
Evitar a utilização de consumidores
eléctricos desnecessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de recolha para reciclagem apropriados
(i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria do veículo.
Desligar o grampo do terminal
negativo da bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 143.

242Conservação do veículo
Substituir a bateria do veículoAdvertência
Qualquer incumprimento das
instruções indicadas neste
parágrafo poderá levar à
desactivação temporária do sistema Start/Stop.
A bateria do veículo está tapada.
Remover a tampa para substituir a
bateria. Levantar a tampa atrás e
desengatá-la à frente.
Quando a bateria está a ser
substituída, por favor assegure-se
que não existem orifícios de
ventilação abertos nas proximidades
do terminal positivo. Se um orifício de
ventilação estiver aberto nesta área,
deve ser fechado com um tampão
falso, e a ventilação na proximidade
do terminal negativo deve ser aberta.
Utilizar apenas baterias de veículo
que permitam montar a caixa de
fusíveis por cima da bateria.
Em veículos com sistema Start/Stop,
certificar-se de que a bateria AGM
(tapete de vidro absorvente) é
substituída por outra bateria AGM.
Uma bateria AGM pode ser
identificada pela etiqueta na bateria. Recomendamos a utilização de umabateria Opel original.
Advertência
A utilização de uma bateria AGM
diferente da bateria Opel original
poderá resultar num desempenho
mais fraco do sistema Start/Stop.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 165.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria poderá sofrer
danos.
Auxílio de arranque 3 278.

Conservação do veículo259
N.ºCircuito43Bateria do veículo, transfor‐
mador de CC (apenas em
veículos com sistema pára/
arranca)44Sistema de lava-faróis45Ventoinha do radiador46Terminal 87, relé principal47Sonda Lambda48Luzes de nevoeiro49Médios da direita50Médios da esquerda51Buzina52Ignição53Ignição, ventilação bancos dian‐
teiros54Ignição55Vidros eléctricos, recolha retro‐
visor56Lava pára-brisasN.ºCircuito57–58–59Aquecimento do combustível
diesel, sistema de controlo de
emissões60Aquecimento retrovisor61Aquecimento retrovisor62–63Sensor do vidro traseiro64Iluminação dianteira adaptável65Bomba auxiliar (apenas em
veículos com sistema start/stop)66Sistema de lava-vidros traseiro67Módulo de controlo do sistema
do combustível68–69Sensor da bateria do veículoN.ºCircuito70Sensor de chuva71Sensor da bateria do veículo
Depois de substituir um fusível
defeituoso, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
