272Îngrijirea autovehiculului
Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Oglinzile cu încălzire, sistemul
de alarmă antifurt7Comanda ventilatorului, modulul de comandă a motorului,
modulul de comandă a transmi‐
siei8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Farurile adaptive, sistemul de
control automat al luminilor13ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric din spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30ABS

Îngrijirea autovehiculului273
Nr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Farurile adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de ardere35Oglindă retrovizoare exterioară36Climatizarea37Supapa electromagnetică
pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modulul de comandă central40Sistemul de spălare a parbri‐
zului, sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbriz45Ventilatorul radiatoruluiNr.Circuit46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a farurilor,
farurile adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă a transmi‐
siei, modulul de comandă a
motorului54Pompa de vacuum, panoul de
bord, sistemul de încălzire,
ventilaţie şi aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.

298Îngrijirea autovehiculului
3. Motoarele ambelor autovehiculevor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornirea asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în succesiune inversă faţă de
conectare.Tractarea
Tractarea autovehiculului
Introduceţi o şurubelniţă în fanta din
partea inferioară a capacului.
Decuplaţi capacul deplasând cu grijă şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 277.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la
cârligul de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Transmisia în poziţia neutră.

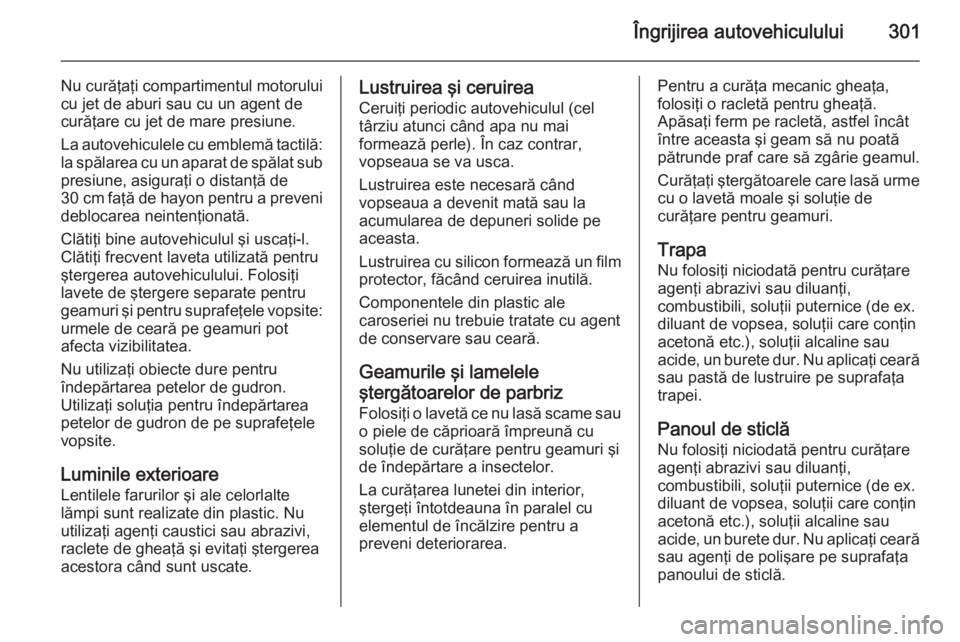

Îngrijirea autovehiculului301
Nu curăţaţi compartimentul motorului
cu jet de aburi sau cu un agent de curăţare cu jet de mare presiune.
La autovehiculele cu emblemă tactilă:
la spălarea cu un aparat de spălat sub
presiune, asiguraţi o distanţă de
30 cm faţă de hayon pentru a preveni
deblocarea neintenţionată.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent laveta utilizată pentru
ştergerea autovehiculului. Folosiţi
lavete de ştergere separate pentru
geamuri şi pentru suprafeţele vopsite: urmele de ceară pe geamuri pot
afecta vizibilitatea.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea
petelor de gudron de pe suprafeţele vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete de gheaţă şi evitaţi ştergerea
acestora când sunt uscate.Lustruirea şi ceruirea
Ceruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.
Lustruirea este necesară când
vopseaua a devenit mată sau la
acumularea de depuneri solide pe
aceasta.
Lustruirea cu silicon formează un film protector, făcând ceruirea inutilă.
Componentele din plastic ale
caroseriei nu trebuie tratate cu agent de conservare sau ceară.
Geamurile şi lamelele
ştergătoarelor de parbriz Folosiţi o lavetă ce nu lasă scame sau
o piele de căprioară împreună cu
soluţie de curăţare pentru geamuri şi
de îndepărtare a insectelor.
La curăţarea lunetei din interior,
ştergeţi întotdeauna în paralel cu
elementul de încălzire pentru a
preveni deteriorarea.Pentru a curăţa mecanic gheaţa,
folosiţi o racletă pentru gheaţă.
Apăsaţi ferm pe racletă, astfel încât
între aceasta şi geam să nu poată
pătrunde praf care să zgârie geamul.
Curăţaţi ştergătoarele care lasă urme cu o lavetă moale şi soluţie de
curăţare pentru geamuri.
Trapa Nu folosiţi niciodată pentru curăţareagenţi abrazivi sau diluanţi,
combustibili, soluţii puternice (de ex.
diluant de vopsea, soluţii care conţin
acetonă etc.), soluţii alcaline sau
acide, un burete dur. Nu aplicaţi ceară
sau pastă de lustruire pe suprafaţa
trapei.
Panoul de sticlă
Nu folosiţi niciodată pentru curăţare
agenţi abrazivi sau diluanţi,
combustibili, soluţii puternice (de ex.
diluant de vopsea, soluţii care conţin
acetonă etc.), soluţii alcaline sau
acide, un burete dur. Nu aplicaţi ceară
sau agenţi de polişare pe suprafaţa
panoului de sticlă.

343
Comenzile................................... 104Comenzile de pe volan ..............104
Compartimentele de depozitare ...63
Compartimentele de depozitare din autovehicul ........................ 242
Compartimentul de depozitare de sub scaun ............................ 65
Computerul de bord ...................136
Comutatorul de lumini ................ 149
Consumul de combustibil - Emisiile de CO 2.......................
235
Contorul de kilometraj ................ 112
Contorul de parcurs ...................112
Controlerul pentru smartphone ...132
Controlul adaptiv al vitezei de croazieră ......................... 124, 199
Controlul electronic al stabilităţii şi Sistemul de control al
tracţiunii .................................. 121
Controlul iluminării panoului de bord ........................................ 159
Controlul vitezei de croazieră ....195
Control viteză de croazieră ........123
Copertina portbagajului ...............90
Cotiera ................................... 48, 49
Cricul autovehiculului.................. 277
Cuplarea remorcii .......................236
Curentul reţinut deconectat .......177Cutia cu siguranţe din
compartimentul motor ............271
Cutia cu siguranţe din panoul de bord ........................................ 273
Cutia de siguranţe din portbagaj 275
D Date despre motor .....................312
Date referitoare la autovehicul ...309
Date specifice autovehiculului .......3
Deblocarea autovehiculului ...........6
Declaraţie de conformitate .........339
Defecţiune frână de mână electrică ................................... 119
Defecţiuni ................................... 185
Demararea ................................... 19
Deplasarea inerţială ..................178
Depozitarea .................................. 63
Depozitarea în consola centrală ..66
Depozitarea în cotieră .................65
Depozitarea în partea din faţă ......64
Dezactivarea airbagurilor ....55, 118
Dezaerarea sistemului de alimentare cu motorină ..........249
Dimensiunile autovehiculului .....327
Direcţia ....................................... 175
Dispozitive de înregistrare a evenimentelor.......................... 339E
Echipamentul de tractare ..........237
Efectuarea de lucrări de întreţinere ............................... 243
F Fantele de ventilaţie ...................172
Fantele de ventilaţie fixe ............173
Fantele de ventilaţie reglabile ....172
Farurile ....................................... 149
Farurile adaptive ........123, 153, 254
Farurile când conduceţi în afara ţării ......................................... 152
Farurile cu halogen ....................250
Faza lungă ......................... 123, 150
Filtrul de particule .......................181
Filtrul de particule pentru motor diesel ............................... 121, 181
Filtrul de polen ........................... 173
Frâna de mână ...................187, 188
Frâna de mână electrică .............119
Frânarea activă în caz de urgenţă .................................... 210
Frânele .............................. 187, 247
Funcţia de asistenţă pentru faza lungă ............................... 123, 151
Funcţia heliomată automată ........34

344
Funcţia manuală anti-orbire..........34
Funcţionarea normală a sistemului de aer condiţionat . 173
G Geamurile ..................................... 35
Geamurile acţionate electric ........35
Geamurile acţionate manual .......35
I
Identificarea motorului ................308
Identificarea prin frecvenţă radio (RFID) .................................... 340
Iluminarea consolei centrale ......161
Iluminarea interioară ...................159
Iluminarea în curbe .....................153
Iluminarea panoului de bord ......270
Indicarea distanţei din faţă .........210
Indicatoare .................................. 112
Indicatorul de nivel combustibil . 113
Indicatorul de temperatură a lichidului de răcire a motorului 114
Inelele de amarare ....................... 95 Inelele de ancorare superioare ....62
Informaţii generale .....................236
Informaţii service .......................304
Instrucţiuni referitoare la încărcare ................................ 102
Introducere .................................... 3Î
Încălzirea ..................................... 49
Încuietorile de siguranţă pentru copii .......................................... 27
Îngrijirea aspectului..................... 300
Îngrijirea interiorului ...................302
Înlocuirea anvelopei şi dimensiunile jantei .................283
Înlocuirea becului ......................250
Înlocuirea lamelelor ştergătoarelor ......................... 249
Înlocuirea roţii ............................ 288
Înregistrarea datelor despre autovehicul şi
confidenţialitatea .....................339
Întreruperea alimentării electrice 185
Întreţinerea exterioară ...............300
Înţepătură ................................... 288
J
Jantele şi anvelopele .................279
L
Lampa de avertizare centură de siguranţă ................................ 117
Lampa de ceaţă spate ...............123
Lampa de control defecţiuni ......118
Lanţurile antiderapante ..............284
Lămpi de avertizare ....................112
Lămpile de ceaţă spate .............158Lămpile de control ......................115
Lămpile de lectură .....................161
Lămpile de marşarier .................159
Lămpile de poziţie din spate ......259
Lămpile de semnalizare din faţă 257
Lămpile de semnalizare laterale 267
Lămpile din parasolare ..............161
Lentilele farurilor aburite ............159
Lichide şi lubrifianţi recomandaţi ...................305, 309
Lichidul de frână ........................247
Lichidul de frână şi de ambreiaj ..305
Lichidul de răcire a motorului ....245
Lichidul de răcire şi antigelul ......305
Lichidul de spălare ....................246
Limitatorul de viteză.................... 197
Locuri de instalare a scaunelor pentru copii ............................... 59
Lumini laterale ............................ 149
Luminile de acces ......................161
Luminile de avarie .....................157
Luminile de însoţire la ieşirea din autovehicul ............................. 162
Luminile de parcare ...................158
Luminile exterioare ......13, 123, 149
Luminile interioare .............159, 270
Luminile pentru plăcuţa de înmatriculare .......................... 269
Luneta încălzită ........................... 37

345
M
Maneta selectorului de viteze ....183
Marcarea anvelopelor ................279
Masa autovehiculului .................319
Mesajele autovehiculului ...........132
Modul manual ............................ 184
N Nivel scăzut al combustibilului ...122
Nivelul scăzut al lichidului de spălare ................................... 123
O
Oglinzile convexe ........................33
Oglinzile interioare ........................34
Oglinzile încălzite ......................... 34
Oglinzile rabatabile ......................33
Oglinzile retrovizoare exterioare ...33
P Panoul de sticlă ........................... 39
Panoul reglabil pe înălţime pentru podeaua portbagajului ...93
Parasolarele ................................ 37
Parbrizul ....................................... 35
Parcare ................................ 21, 180
Păstrarea controlului asupra autovehiculului .......................175
Performanţele ............................ 315
Pericole, avertizări şi atenţionări .... 4Personalizarea autovehiculului ..139
Plasa de protecţie ........................97
Plăcuţa de identificare ...............307
Pornirea asistată ........................ 296 Pornirea motorului .....................177
Pornirea şi utilizarea autovehiculului ........................ 176
Portbagajul ............................ 27, 86
Portbagajul de acoperiş .............101
Portiera deschisă .......................124
Portierele ...................................... 27
Poziţia scaunului .......................... 42
Poziţiile contactului ....................176
Preîncălzirea .............................. 121
Presiunea în anvelope .......280, 329
Presiunea uleiului de motor .......122
Prezentare generală a panoului de bord ..................................... 11
Primul ajutor ............................... 100
Prizele de curent ........................ 110 Programele electronice de conducere .............................. 185
Proiectoarele de ceaţă 123, 158 , 255
Protecţia împotriva descărcării bateriei ................................... 162
Puterea motorului penalizată ......122
R
Rabatarea ................................... 298
Rabatarea scaunelor ...................45Reciclarea autovehiculelor la
sfârşitul duratei de utilizare ....243
Reglarea electrică ........................ 33
Reglarea fasciculului farurilor ....152
Reglarea oglinzilor retrovizoare ...10
Reglarea scaunelor .................7, 42
Reglarea tetierelor .........................9
Reglarea volanului ...............10, 104
Reglare scaun cu reglaj electric ..46
Revizia ....................................... 173
Roata de rezervă .......................292
Rodajul autovehiculului nou ......176
S Sarcina pe acoperiş ....................102
Scadenţă revizie autovehicul .....118
Scaunele din spate .......................49
Scaunele faţă................................ 42
Scaunele pentru copii ...................57
Scaunele pentru copii ISOFIX .....62
Scaune pentru copii .....................57
Schimbarea într-o treaptă superioară de viteze ................120
Scrumierele ............................... 111
Securitatea autovehiculului ..........30
Selectorul de combustibil ..........113
Semnalele de avertizare ............135
Semnalizarea cu farurile ............151
Semnalizarea direcţiei ...............117
