2014 MAZDA MODEL CX-5 USB

Black plate (329,1)
5Características interiores
Uso de los diferentes dispositivos que hacen cómodo el conducir, incluyendo
el control de climatización y el sistema de audio.
Climatizador .................................................................................. 5-2
Consejos para el funcionamiento .............................................. 5-2
Funcionamiento de las salidas de aire ....................................... 5-3
Tipo manual .............................................................................. 5-5
Tipo completamente automático ............................................... 5-9
Sistema de audio ......................................................................... 5-14
Antena ..................................................................................... 5-14
Consejos de funcionamiento para el sistema de audio ............ 5-14
Audio (Tipo A/Tipo B)
í........................................................ 5-29
Audio (Tipo C/Tipo D)í........................................................ 5-43
Funcionamiento del interruptor de control de audio ............... 5-60
Operación del interruptor de comandante
í............................ 5-62
Modo AUX/USB/iPodí......................................................... 5-63
Bluetooth® .................................................................................. 5-84
Bluetooth®
í........................................................................... 5-84
Manos libres Bluetooth® ........................................................ 5-91
Audio Bluetooth® ................................................................. 5-106
Localización de averías ......................................................... 5-109
Equipamiento interior ............................................................... 5-113
Parasoles ............................................................................... 5-113
Luces interiores ..................................................................... 5-113
Reloj ...................................................................................... 5-116
Conectores de accesorios ...................................................... 5-117
Soporte para bebidas ............................................................. 5-119
Soporte para botella .............................................................. 5-120
Compartimientos para guardar objetos ................................. 5-121
Cenicero desmontable
í........................................................ 5-124
5-1íAlgunos modelos.
CX-5_8DJ9-SP-13I_Edition1 Page329
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (353,1)
qConsejos de uso para el
dispositivo USB
Esta unidad puede reproducir archivos
MP3/WMA/AAC grabados en el
dispositivo USB.
NOTA
lSe pueden reproducir datos de
música (formatos MP3/WMA/AAC
(.m4a)) almacenados en dispositivos
que cumplen con la clase de
almacenamiento en masa USB
(como las memorias flash USB).
lLa reproducción podría no ser
posible dependiendo del tipo y
condición de la memoria flash USB
incluso si el archivo de audio cumple
con el estándar anterior.
lEn esta unidad no se pueden
reproducir archivos WMA/AAC con
protección de derechos de autor.
lEl orden de los datos de música
almacenados en este dispositivo
puede ser diferente del orden de
reproducción.
lPara evitar pérdidas o daños en los
datos almacenados, le
recomendamos que respalde siempre
sus datos.
lSi un dispositivo excede el valor
máximo de corriente eléctrica de 500
mA, podría no funcionar ni
recargarse cuando está conectado.
lNo saque el dispositivo USB
mientras está en el modo USB (sólo
sáquelo cuando está en el modo de
radio FM/AM o CD).
NOTA
lEl dispositivo no funcionará si los
datos están protegidos con una
contraseña.
Especificaciones de los archivos MP3
reproducibles
Archivos MP3 reproducibles son los
siguientes:
Item Contenido
EspecificaciónMPEG1 AUDIO LAYER III
MPEG2 AUDIO LAYER III
MPEG2.5
Frecuencia de
muestreo44,1/48/32 kHz (MPEG1)
22,05/24/16 kHz (MPEG2)
11,025/12/8 kHz (MPEG2.5)
Tasa de bits32―320 kbps (MPEG1)
8―160 kbps (MPEG2)
8―160 kbps (MPEG2.5)
PRECAUCION
Esta unidad reproduce archivos con la
extensión de archivo (mp3) como un
archivo MP3. No use la extensión de
archivo MP3 para archivos diferentes
de los archivos MP3. De lo contrario,
podría resultar en ruidos o
malfuncionamientos.
lLos archivos MP3 grabados bajo
especificaciones diferentes de las
indicadas podrían no reproducirse
normalmente o nombres de archivos o
carpetas podrían no exhibirse
correctamente.
Características interiores
Sistema de audio
5-25
CX-5_8DJ9-SP-13I_Edition1 Page353
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (355,1)
qConsejos de funcionamiento para
iPod
Esta unidad permite reproducir archivos
de música grabados en un iPod.
liPod es una marca registrada de Apple
Inc., registrada en los EE.UU. y otros
países.
liPod classic es una marca registrada de
Apple Inc., registrada en los EE.UU. y
otros países.
liPod nano es una marca registrada de
Apple Inc., registrada en los EE.UU. y
otros países.
liPod touch es una marca registrada de
Apple Inc., registrada en los EE.UU. y
otros países.
liPhone es una marca registrada de
Apple Inc., registrada en los EE.UU. y
otros países.
Los iPods conectables son los siguientes:
(Tipo A/Tipo B)
liPod: 5G
liPod classic
liPod nano: 1/2/3/4/5G
liPod touch*1: 1/2G
liPhone*1: 3G/3GS
*1 Función sólo iPod
(Tipo C/Tipo D)
liPod classic
liPod nano: 4/5/6G
liPod touch*1: 2/3/4G
liPhone*1: 3GS/4/4S
*1 Función sólo iPod
PRECAUCION
lRetire el iPod cuando no se use.
Debido a que el iPod no fue
diseñado para soportar cambios
excesivos de temperatura dentro de
la cabina, se podría dañar o la pila se
podría deteriorar debido a excesos de
temperatura o humedad dentro de la
cabina si este es dejado dentro del
vehículo.
lSi se pierden los datos del iPod
cuando este está conectado a la
unidad, Mazda no puede garantizar
la recuperación de ningún dato
perdido.
lSi la pila del iPod se deteriora, el
iPod podría no recargarse y no será
posible reproducir cuando está
conectado a la unidad. Cambie
inmediatamente la pila del iPod.
lTenga cuidado de no pellizcar el
cable de conexión del iPod al abrir/
cerrar la consola central.
lPor detalles sobre el uso del iPod,
consulte el manual de instrucciones
del iPod.
lCuando conecte el iPod a un puerto
USB, todos los comandos se
realizará desde la unidad de audio.
No se podrá controlar el iPod.
NOTA
Esta unidad de audio no puede mostrar
las imágenes o los vídeos de un iPod.
Características interiores
Sistema de audio
5-27
CX-5_8DJ9-SP-13I_Edition1 Page355
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (357,1)
Audio (Tipo A/Tipo B)í
Tipo B (compatible con RDS*) Tipo A (no compatible con RDS*)
*Sistema de datos de radio
Ilustración de una unidad de audio representativa.
Controles de conexión/desconexión/volumen/sonido .................................... página 5-30
Funcionamiento de la radio (Tipo A) ............................................................. página 5-32
Funcionamiento de la radio (Tipo B) .............................................................. página 5-34
Funcionamiento del reproductor de discos compactos ................................... página 5-38
Como usar la toma auxiliar/puerto USB ......................................................... página 5-42
Indicaciones de error ....................................................................................... página 5-42
Características interiores
Sistema de audio
5-29íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page357
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (364,1)
Frecuencia alternativa (AF)
La frecuencia alternativa (AF) funciona en
las emisoras FM. Oprima el dial de
control de audio y seleccione el modo AF
para activarlo y aparecerá la indicación
“AF”. Si la recepción de radio de la
emisora actual se debilita, el sistema
cambia automáticamente a una emisora
alternativa.
Si desea continuar con un programa de la
región, oprima el dial de control de audio
y seleccione el modo REG para
conectarlo.“REG ON”se exhibe. Para
cancelarlo, oprima el dial de control de
audio y seleccione el modo REG para
desactivarlo.“REG OFF”se exhibe.
Información de tránsito (TA)
Si se oprime el botón de información de
tránsito (
) mientras que la radio está
encendida, la unidad cambiará al modo
TA y se exhibirá“TA”.
Si se recibe una información de tránsito
mientras se encuentra en el modo TA, la
información TA intercede incluso
mientras se usan otras funciones (FM,
CD, USB, iPod o AUX), y se exhibe
“Traffic Info”.
Durante una transmisión de TA, oprima el
botón de información de tránsito (
)
para finalizar la transmisión y volver al
modo anterior.
Para ajustar el volumen de la transmisión
TA :
1. Mantenga oprimiendo el botón de
información de tránsito (
) durante
aproximadamente 2 segundos para
exhibir“TA VOL”.2. Mientras se exhibe“TA VOL”, gire la
perilla de conexión/desconexión/
volumen para ajustar el volumen.
Información de tipo de programa
(PTY)
Algunas emisoras FM transmiten códigos
de tipo de programa. Este código permite
que emisoras alternativas que transmitan
el mismo tipo de código puedan ser
localizadas rápidamente.
Oprima el botón de información de tipo
de programa (
,) mientras se
encuentra en el modo de FM. Se exhibirá
el código de tipo de programa y“PTY”.
Si no existe un código de tipo de
programa, se exhibirá“None”.
(Para elegir un tipo de programa:)
1. Oprima el botón de información de tipo
de programa (
,) cuando se
exhiba el código de tipo de programa.
2. Use uno de los siguientes:
lOprima el botón de canal prefijado
preprogramado (1 a 6).
lOprima el botón de información de
tipo de programa (
,).
lGire el dial de control de audio.
(Para buscar por información de tipo
de programa:)
1. Oprima el botón de información de tipo
de programa (
,) cuando se
exhiba el código de tipo de programa.
5-36
Características interiores
Sistema de audio
CX-5_8DJ9-SP-13I_Edition1 Page364
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (365,1)

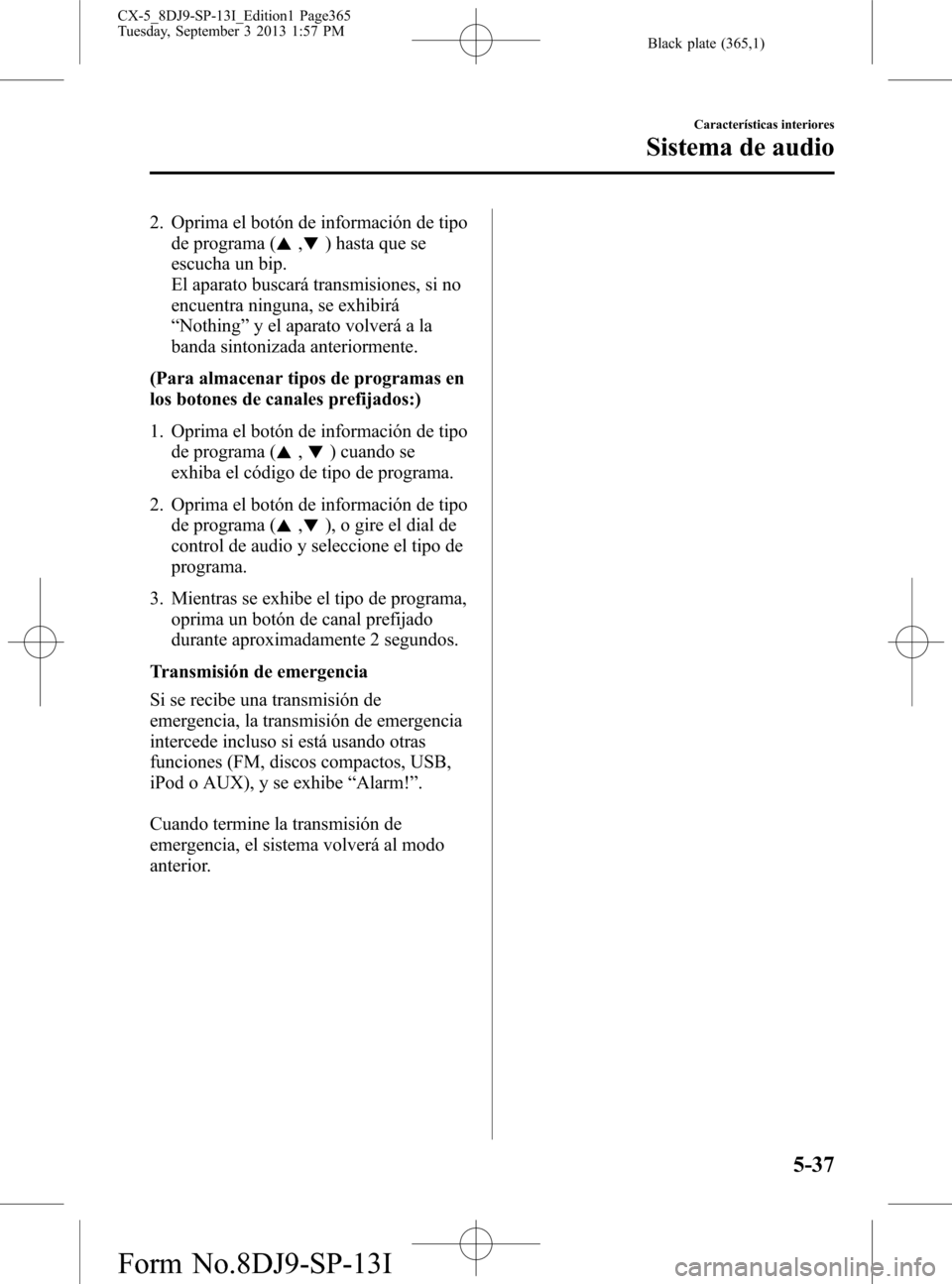

2. Oprima el botón de información de tipo
de programa (
,) hasta que se
escucha un bip.
El aparato buscará transmisiones, si no
encuentra ninguna, se exhibirá
“Nothing”y el aparato volverá a la
banda sintonizada anteriormente.
(Para almacenar tipos de programas en
los botones de canales prefijados:)
1. Oprima el botón de información de tipo
de programa (
,) cuando se
exhiba el código de tipo de programa.
2. Oprima el botón de información de tipo
de programa (
,), o gire el dial de
control de audio y seleccione el tipo de
programa.
3. Mientras se exhibe el tipo de programa,
oprima un botón de canal prefijado
durante aproximadamente 2 segundos.
Transmisión de emergencia
Si se recibe una transmisión de
emergencia, la transmisión de emergencia
intercede incluso si está usando otras
funciones (FM, discos compactos, USB,
iPod o AUX), y se exhibe“Alarm!”.
Cuando termine la transmisión de
emergencia, el sistema volverá al modo
anterior.
Características interiores
Sistema de audio
5-37
CX-5_8DJ9-SP-13I_Edition1 Page365
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (370,1)
qCómo usar la toma auxiliar/
puerto USBí
Se puede escuchar el audio desde los
altavoces del vehículo conectando a la
toma auxiliar una unidad de audio portátil
disponible comercialmente.
Use un cable con mini conector estéreo
sin impedancia (3,5
) disponible
comercialmente. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda para más detalles.
Además, se puede reproducir el audio de
un dispositivo de audio del vehículo
conectando el dispositivo USB o un iPod
al puerto USB.
Consulte la seccion Modo AUX/USB/
iPod en la página 5-63.
qIndicaciones de error
Si se exhibe una indicación de error en la
exhibición, encuentre la causa en el
cuadro. Si no pudiera borrar la indicación
de error, lleve su vehículo a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicación Causa Solución
CHECK CD
Disco
compacto
insertado al
revésInserte correctamente el
disco compacto. Si se
continua exhibiendo la
indicación de error,
consulte a un técnico
experto, le
recomendamos un
técnico autorizado
Mazda.
Disco
compacto
defectuosoInserte correctamente
otro disco compacto. Si
se continua exhibiendo la
indicación de error,
consulte a un técnico
experto, le
recomendamos un
técnico autorizado
Mazda.
5-42
Características interiores
íAlgunos modelos.
Sistema de audio
CX-5_8DJ9-SP-13I_Edition1 Page370
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (371,1)
Audio (Tipo C/Tipo D)í
PRECAUCION
No presione con fuerza la pantalla ni la presione con un objeto de punta aguda. De lo
contrario podría dañar la pantalla.
Tipo D (compatible con RDS)
Con sistema de navegación
Sin sistema de navegación Tipo C (no compatible con RDS*)
*Sistema de datos de radio
Ilustración de una unidad de
audio representativa.
Controles de conexión/desconexión/Volumen/Exhibición/Sonido ................. página 5-44
Funcionamiento de la radio (Tipo C) .............................................................. página 5-48
Funcionamiento de la radio (Tipo D) ............................................................. página 5-50
Funcionamiento del reproductor de discos compactos ................................... página 5-54
Cómo usar la toma auxiliar/puerto USB ......................................................... página 5-58
Indicaciones de error ....................................................................................... página 5-58
Ajuste ............................................................................................................. página 5-58
Características interiores
Sistema de audio
5-43íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page371
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I
