932. Instrumentgrupp
2
Instrumentgrupp
OM53C61SE
Vägmätare/trippmätare
Växlar mellan visning av vägmätare
och trippmätare. Om trippmätaren
visas nollställs den om du håller
knappen intryckt.
Huvudmätare (F SPORT-modeller)
Växlar mellan placering i mitten och
på höger sida.
Ändra displayen
OM53C61SE_IS300h.book Page 93 Tuesday, October 7, 2014 10:29 AM

942. Instrumentgrupp
OM53C61SE
Ljusstyrkan på instrumentbelysningen kan justeras.Mörkare
Ljusare
nMätarna och displayen tänds när
Startkontakten är i tändningsläge.
nJustering av ljusstyrka n på instrumentpanelen
Ljusstyrkan på instrumentpanele n när bakljusen är på eller av kan justeras individuellt.
Om omgivningen är ljus (t.ex. på dagen) ändras dock inte instrumentpanelbelysningen
om du slår på bakljusen.
Reostat för instrumentbelysning
1
2
OM53C61SE_IS300h.book Page 94 Tu esday, October 7, 2014 10:29 AM

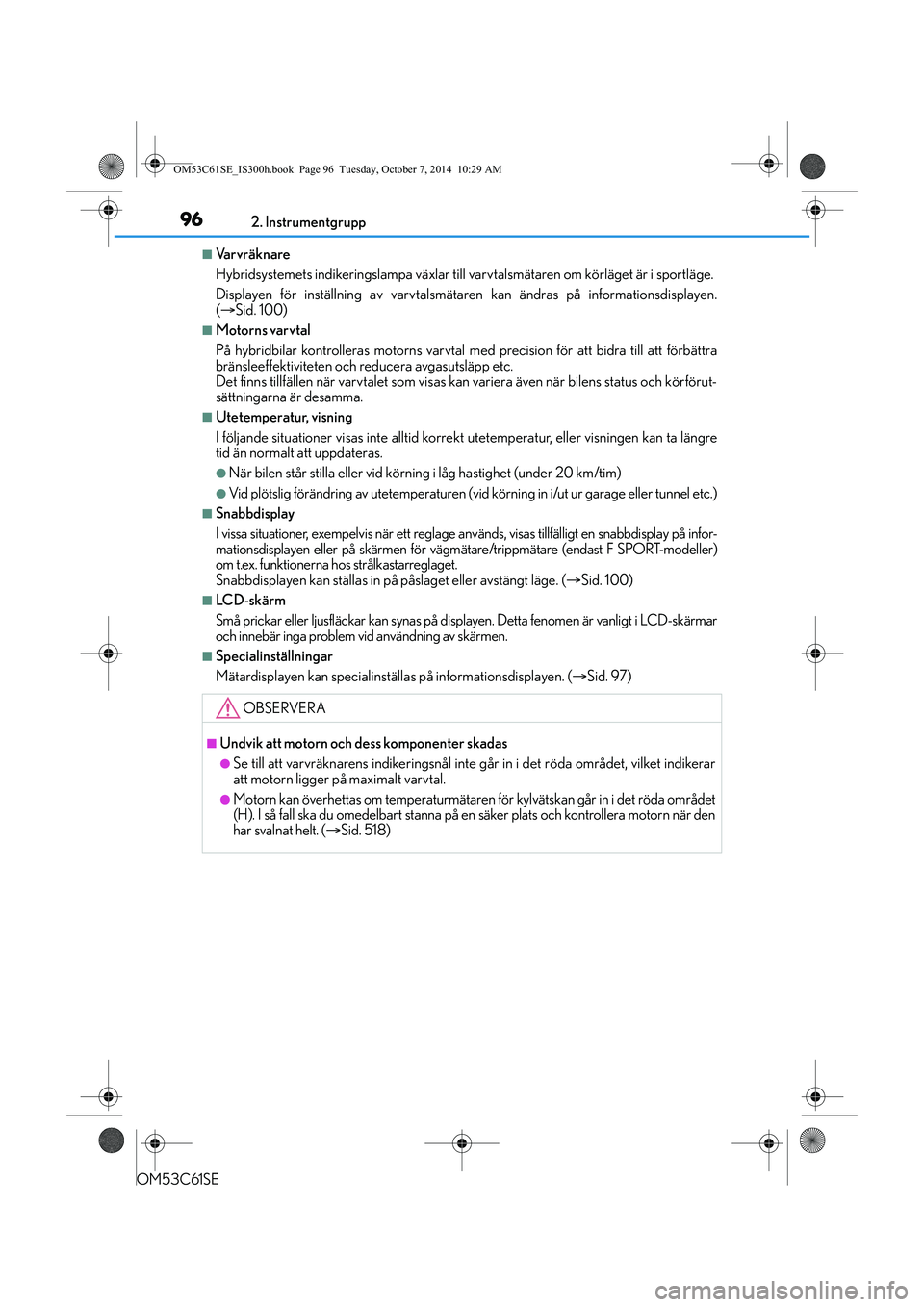

962. Instrumentgrupp
OM53C61SE
nVarvräknare
Hybridsystemets indikeringslampa växlar till varvtalsmätaren om körläget är i sportläge.
Displayen för inställning av varvtalsmätaren kan ändras på informationsdisplayen.
(  Sid. 100)
nMotorns varvtal
På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att förbättra
bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status och körförut-
sättningarna är desamma.
nUtetemperatur, visning
I följande situationer vi sas inte alltid korrekt utetempera tur, eller visningen kan ta längre
tid än normalt att uppdateras.
lNär bilen står stilla eller vid körnin g i låg hastighet (under 20 km/tim)
lVid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
nSnabbdisplay
I vissa situationer, exempelvis när ett reglage anvä nds, visas tillfälligt en snabbdisplay på infor-
mationsdisplayen eller på skärmen för vägm ätare/trippmätare (endast F SPORT-modeller)
om t.ex. funktionerna hos strålkastarreglaget.
Snabbdisplayen kan ställas in på påslaget eller avstängt läge. (Sid. 100)
nLCD-skärm
Små prickar eller ljusfläckar kan synas på disp layen. Detta fenomen är vanligt i LCD-skärmar
och innebär inga problem vi d användning av skärmen.
nSpecialinställningar
Mätardisplayen kan specialinställa s på informationsdisplayen. (Sid. 97)
OBSERVERA
nUndvik att motorn och dess komponenter skadas
lSe till att varvräknarens indike ringsnål inte går in i det röda området, vilket indikerar
att motorn ligger på maximalt varvtal.
lMotorn kan överhettas om temperaturmätaren för kylvätskan går in i det röda området
(H). I så fall ska du omedelbart stanna på en säker plats och kontrollera motorn när den
har svalnat helt. ( Sid. 518)
OM53C61SE_IS300h.book Page 96 Tu esday, October 7, 2014 10:29 AM

972. Instrumentgrupp
2
Instrumentgrupp
OM53C61SE
Körningsinformation
Välj för att visa olika körningsrelaterade data. (Sid. 98)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information so m är länkat till navigationssystemet.
• Resväg med vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller sp år på mätaren med mätarkontrollreglagen.
Driftsstatus för aktiv farthållare (modeller med aktiv farthållare)
Välj för att visa driftsstatus hos den aktiva farthållaren. ( Sid. 223)
Fliken ändras till om bilen är i läget för aktiv farthållning.
(  Sid. 228)
Om LDA (Avåkningsvarnare) är aktivera d visas även driftsstatus för LDA-sys-
temet. (I förekommande fall) ( Sid. 235)
Driftsstatus för LDA (Avåkningsvarnare)
(modeller med LDA men utan aktiv farthållare)
Välj för att visa driftsstatus för LDA. ( Sid. 235)
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en funk-
tionsstörning känns av. ( Sid. 475)
Display för inställningar
Välj för att kunna ändra inställn ingarna för mätardisplayer. (Sid. 99)
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad information.
OM53C61SE_IS300h.book Page 97 Tu esday, October 7, 2014 10:29 AM

982. Instrumentgrupp
OM53C61SE
uAnvända kontrollerna
Informationsdisplayen hanteras med de
rattmonterade kontrollerna. Välja funktion/ändra sidor
Bekräfta/Ställ in
Gäller ej F SPORT-modeller
Tryck: Visar skärmen som är
inställd på
Om ingen skärm har registrerats visas sk ärmen för körningsrelaterad information.
Tryck och håll knappen intryckt: Registrerar skärmen som visas för tillfället på
När bekräftelseskärmen visas ska du välja ”yes” för att registrera skärmen. Om
den valda skärmen inte kan regi streras visas ett felmeddelande.
F SPORT-modeller
Flytta huvudmätaren
Återgå till föregående skärm
nAktuell bränsleförbrukning*
Visar den aktuella bränsleförbrukningen
nGenomsnittlig bränsleekonomi (efter nolls tällning/efter start/efter tankning)*
Visar en genomsnittliga bränsleekonom in sedan funktionen nollställdes,
hybridsystemet startades eller bilen tankades.
nGenomsnittlig hastighet (efter nollställning/efter start)*
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
hybridsystemet startades
nFörfluten tid (efter nollställning/efter start)*
Visar förfluten tid sedan funktionen nolls tälldes eller hybridsystemet startades
1
2
3
Körningsinformation
3
4
OM53C61SE_IS300h.book Page 98 Tu esday, October 7, 2014 10:29 AM

992. Instrumentgrupp
2
Instrumentgrupp
OM53C61SE
nSträcka (aktionsradie/efter start)*
Visar den beräknade körsträckan som kan köras på mängden återstående
bränsle eller den körda sträckan sedan hybridsystemet startades.
• Sträckan beräknas utifrån bilens genoms nittliga bränsleförbrukning. Därför kan
den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Stäng av motorn när du tankar. Displayen uppdateras eventuellt inte om bilen tan-
kas utan att startkontakten ha r tryckts till avstängt läge.
nEnergimonitor
Sid. 103
*: Visas när funktionen är inställd på ”Drive In fo 1” eller ”Drive Info 2”. Dessa värden kan
användas som referens.
nSpråk
Välj för att ändra språket på displayen.
nEnhet
Välj för att ändra måttenheten för bränsleförbrukning.
nUnderhållssystem
Välj för att nollställa underhållsdata efter att schemalagt underhåll har utförts.
(Sid. 410)
nEV, indikeringslampa
Välj för att ställa in EV-indikatorn på påslaget eller avstängt läge.
n inställningar av reglaget (gäller ej F SPORT-modeller)
Visar hur en önskad skärm registreras på .
En skärm kan registreras som genväg som kan visas med en tryckning på .
( Sid. 98)
nKörningsinformation 1 /Körningsionformation 2
Välj max två funktioner för visning på sk ärmen ”Drive Info 1” eller ”Drive Info
2”. ( Sid. 98)
Display för inställningar
OM53C61SE_IS300h.book Page 99 Tu esday, October 7, 2014 10:29 AM

1002. Instrumentgrupp
OM53C61SE
nSnabbdisplay
Välj för att ställa in följande snabbdisplayer som kan visas i vissa situationer på
påslagen/avstängd. • Vägledningsdisplay för system som är länkat till navigationssystemet
(i förekommande fall)
• Visning av inkommande samtal i handsfree-systemet (i förekommande fall)
• Visning av vindrutetorkarnas funktion (i förekommande fall)
• Visning av strålkastarnas funktion (i förekommande fall)
• Visning av den aktiva farthållarens funktion (i förekommande fall)
• Visning av justering av ljusstyrkan på instrumentpanelen
• Visning av huvudmätarens funktion (F SPORT-modeller)
nAccentfärg (gäller ej F SPORT-modeller)
Välj för att ändra accentfärgerna på skärmen, t.ex. färgen på markören.
nVarvräknare, inställningar
Välj för att ställa in displayen så att varvräknaren eller hybridsystemets indikator
ändras automatiskt enligt körläget eller statiskt.
nVisaren (F SPORT-modeller)
Välj för att ändra varvräknarvisarens färg.
nHastighetsindikator (F SPORT-modeller)
Välj för att ställa in hastighetsindika-
torn på påslaget eller avstängt läge.
Vid inställning i påslaget läge blir
båda sidorna av den visade hastig-
hetsenheten gul när bilen kommer
upp i en inställd hastighet.
Hastighetsområde som kan väljas:
50 km/tim till 200 km/tim
*
Indikatorn tänds med gult sken vid en hast ighet som ställts in enligt önskemål, och
med rött sken vid inställd maxhastighet.
*: Följ alltid den lagenlig a hastighetsgränsen vid kö rning på allmänna vägar.
OM53C61SE_IS300h.book Page 100 Tu esday, October 7, 2014 10:29 AM

1012. Instrumentgrupp
2
Instrumentgrupp
OM53C61SE
nVarvtalsindikator (F SPORT-modeller)
Välj för att ställa in varvtalsindikatorn
på påslaget eller avstängt läge.
I påslaget läge visar varvtalsmätaren en
röd ringformad indikator när motorn
kommer upp i ett inställt varvtal.
Varvtalsområde som kan väljas:
2 000 varv/min till 6 000 varv/min
nHögsta varvtal (F SPORT-modeller)
Välj för att ställa in högsta varvtal på
påslaget eller avstängt läge.
Om motorns varvtal kommer upp i,
eller överskrider 4 000 varv/min i
påslaget läge, visas en efterbild på
varvtalsmätaren vid den högsta varv-
talet i cirka 0,5 sekunder.
nNollställning
Välj för att kunna nollställa mätardisplayernas inställningar. (Sid. 540)
nAvstängning av inställningsdisplay
Vid följande tillfällen avstän gs inställningsdisplayen som använder mätarreglage.
lOm ett varningsmeddelande visas på informationsdisplayen
lOm bilen kommer i rörelse
nLCD-skärm
Sid. 96
