2014 Lexus CT200h Аккумулятор

5227-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)

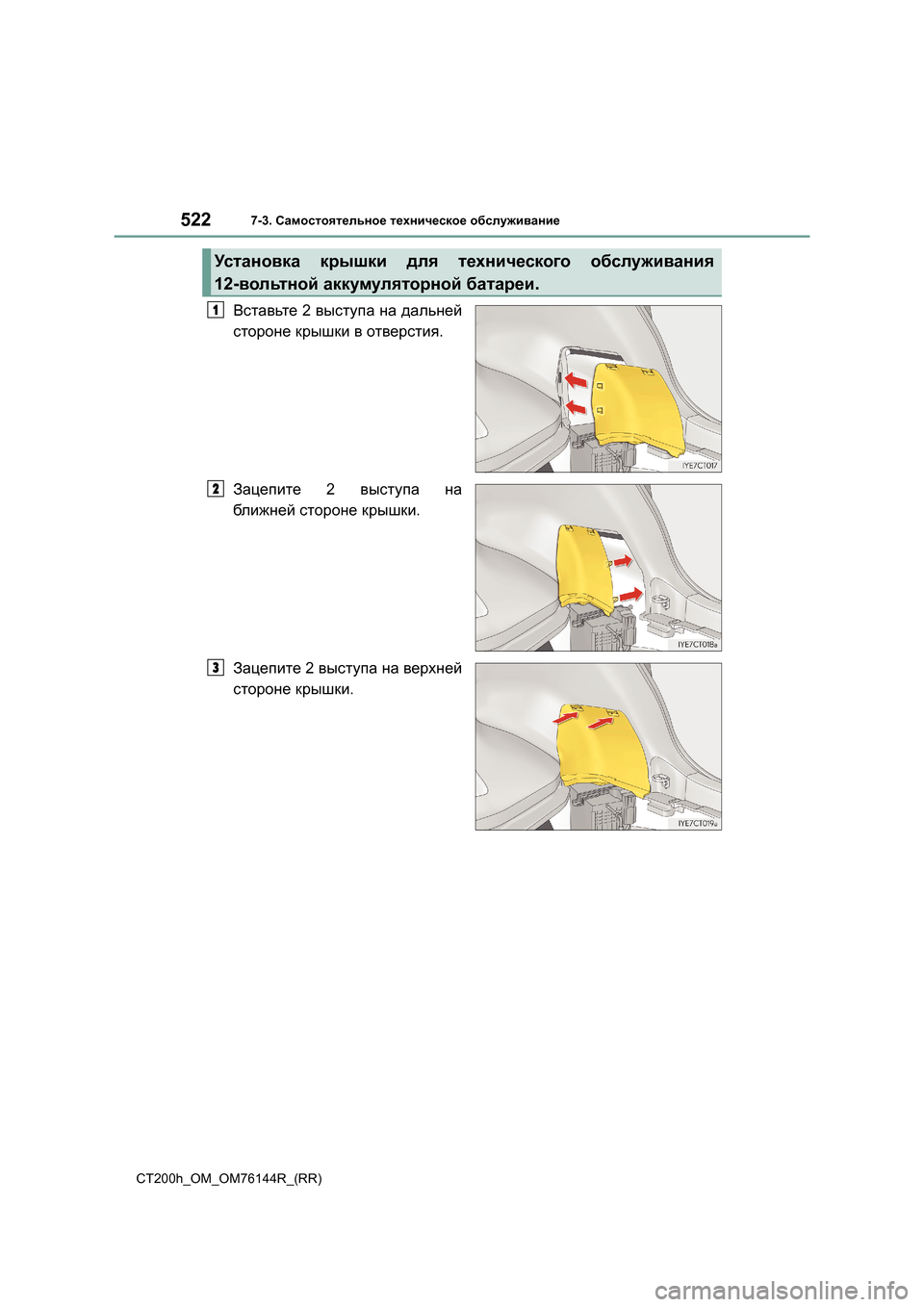

Вставьте 2 выступа на дальней
стороне крышки в отверстия .
Зацепите 2 выступа на
ближней стороне крышки .
Зацепите 2 выступа на верхней
стороне крышки .
Ус т а н о в к а крышки для технического обслуживания
12- вольтной аккумуляторной батареи .
1
2
3

5237-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
■ Перед подзарядкой
При подзарядке 12-вольтная аккумуляторная батарея выделяет
легковоспламеняющийся и взрывоопасный газообразный водород . Поэтому при
подзарядке необходимо соблюдать следующие меры предосторожности .
● При подзарядке без снятия 12-вольтной аккумуляторной батареи с автомобиля
отсоедините от аккумуляторной батареи провод массы (отрицательный ).
● При подсоединении проводов зарядного устройства к 12- вольтной
аккумуляторной батарее и их отсоединении проследите за тем , чтобы
выключатель питания на зарядном устройстве был выключен .
■ После подзарядки /повторного подсоединения 12-вольтной аккумуляторной
батареи
● Сразу после повторного подсоединения 12-вольтной аккумуляторной батареи
может оказаться невозможным отпереть двери с помощью интеллектуальной
системы входа и запуска . В таком случае для запирания /отпирания дверей
воспользуйтесь пультом беспроводного дистанционного управления или
механическим ключом .
● Запускайте гибридную систему , когда переключатель POWER находится в
режиме ACCESSORY. Если переключатель POWER находится в режиме
выключения , гибридная система может не запуститься . Однако со второй
попытки гибридная система будет работать нормально .
● Автомобиль запоминает режим переключателя POWER. После подсоединения
12- вольтной аккумуляторной батареи восстанавливается тот режим
переключателя POWER, в котором он находился до отключения 12-вольтной
аккумуляторной батареи . Перед отсоединением 12-вольтной аккумуляторной
батареи обязательно выключайте переключатель POWER. Будьте особенно
осторожны при подключении 12-вольтной аккумуляторной батареи , если не
известно , в каком режиме находился переключатель POWER при отсоединении
аккумуляторной батареи .
● Перезапустите гибридную систему , нажмите педаль тормоза и убедитесь , что
возможен перевод трансмиссии в каждое положение .
Если система не запускается даже после нескольких попыток с использованием
всех описанных выше способов , обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
надлежащую квалификацию и оснащение .

5247-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Химикаты , содержащиеся в 12- вольтной аккумуляторной батарее
В 12- вольтной аккумуляторной батарее содержится ядовитая и агрессивная
серная кислота , которая может выделять огнеопасный и взрывоопасный
газообразный водород . Для снижения риска смертельного исхода или тяжелых
травм при работе с 12- вольтной аккумуляторной батареей или около нее
соблюдайте следующие меры предосторожности :
● Не допускайте искрения при контакте инструментов с клеммами 12-вольтной
аккумуляторной батареи .
● Не курите и не зажигайте спички поблизости от 12- вольтной аккумуляторной
батареи .
● Избегайте попадания электролита в глаза , на кожу и одежду .
● Никогда не вдыхайте и не глотайте электролит .
● Надевайте защитные очки при работе рядом с 12- вольтной аккумуляторной
батареей .
● Не подпускайте детей к 12- вольтной аккумуляторной батарее .
■ Безопасное место для подзарядки 12-вольтной аккумуляторной батареи
Обязательно заряжайте 12-вольтную аккумуляторную батарею на открытой
площадке . Не заряжайте 12-вольтную аккумуляторную батарею в гараже или в
закрытом помещении , где отсутствует достаточная вентиляция .
■ Как подзаряжать 12-вольтную аккумуляторную батарею
Применяйте только медленную зарядку
*. При быстрой зарядке 12-вольтная
аккумуляторная батарея может взорваться .
*:Не более 4,2 A для автомобилей с аккумуляторной батареей S46B24R
Не более 3,5 A для автомобилей с аккумуляторной батареей S34B20R
■ Меры предосторожности в отношении электролита
● Если электролит попал в глаза
Промывайте глаза чистой водой в течение 15 миннут и немедленно
обратитесь за медицинской помощью . Если возможно , по дороге в
ближайшее медицинское учреждение продолжайте прикладывать к
пораженному месту смоченную водой губку или ткань .
● В случае попадания электролита на кожу
Тщательно промойте пораженное место . Если чувствуется боль или жжение ,
немедленно обратитесь за медицинской помощью .
● В случае попадания электролита на одежду
Он может впитываться через одежду в кожу . Незамедлительно снимите эту
одежду и при необходимости следуйте вышеописанной процедуре .
● При случайном проглатывании электролита
Выпейте большое количество воды или молока . Незамедлительно обратитесь
за медицинской помощью .

5257-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ При замене 12-вольтной аккумуляторной батареи
Используйте 12-вольтную аккумуляторную батарею , предназначенную для
данного автомобиля . В противном случае газ (водород ) может проникнуть в
пассажирский салон и привести к пожару или взрыву .
Для замены 12-вольтной аккумуляторной батареи обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus, либо в иную
организацию , имеющую надлежащую квалификацию и оснащение .
■ При отсоединении 12-вольтной аккумуляторной батареи
ВНИМАНИЕ !
■При подзарядке 12-вольтной аккумуляторной батареи
Запрещается выполнять подзарядку 12-вольтной аккумуляторной батареи при
включенной гибридной системе . Кроме того , выключите все дополнительные
электроприборы .
Не отсоединяйте отрицательную (-) клемму
на стороне корпуса , как показано на
рисунке . Отсоединенная отрицательная (-)
клемма может прикоснуться к
положительной (+) клемме , что может
вызвать короткое замыкание и привести к
гибели или тяжелому поражению .

571
8
При возникновении
неисправности
CT200h_OM_OM76144R_(RR) 8-1.
Важная информация
Аварийные сигналы .............. 572
Если требуется экстренно
остановить автомобиль ...... 573
8-2. Действия в экстренных
ситуациях
Если автомобиль нуждается
в буксировке ........................ 574
При наличии каких -либо
сомнений ............................. 580
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 581
Если отображается
предупреждающее
сообщение ........................... 589
Если спущено колесо
( автомобили с запасным
колесом )............................... 609
Если спущено колесо
( автомобили без запасного
колеса ) ................................. 622
Если гибридная система не
запускается .......................... 635
Если неправильно работает
электронный ключ ............... 637
Если разряжена 12-вольтная
аккумуляторная батарея .... 640
Если двигатель автомобиля
перегрелся ........................... 645
Если автомобиль увяз ........... 650

5728-1. Важная информация
CT200h_OM_OM76144R_(RR)
Аварийные сигналы
Нажмите кнопку .
Мигают все указатели поворотов .
Для их выключения нажмите кнопку
еще раз .
■Аварийные сигналы
При длительном использовании аварийной сигнализации с неработающей
гибридной системой (при негорящем индикаторе “READY”) может разрядиться
12- вольтная аккумуляторная батарея .
Аварийные сигналы служат для предупреждения других
водителей о том , что Вы собираетесь остановить автомобиль
на дороге из -за неисправности и т .п .

5748-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Если автомобиль нуждается в буксировке
В следующих ситуациях буксировка другим автомобилем с помощью
тросов или цепей невозможна , так как передние колеса могут быть
заблокированы . Прежде чем начинать буксировку , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение , или в коммерческую службу буксировки .
●Неисправность системы управления положением трансмиссии .
( → стр . 595)
●Неисправность системы иммобилайзера . (→ стр . 86)
●Неисправность в интеллектуальной системе входа и запуска .
( → стр . 637)
●Разряжена 12-вольтная аккумуляторная батарея . (→ стр . 640)
Если необходима буксировка , мы рекомендуем обратиться к
авторизованному дилеру или в ремонтную мастерскую Lexus
либо в соответствующую специализированную службу для
выполнения буксировки методом частичной или полной
погрузки .
Всегда используйте систему страховочных цепей и соблюдайте
надлежащие государственные и региональные нормы и
правила .
Ситуации , в которых буксировка другим автомобилем
невозможна

5828-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Предупреждающий индикатор системы зарядки
аккумуляторной батареи
Ук азыва ет на неисправность в системе зарядки автомобиля
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение .
Контрольная лампа низкого давления масла в двигателе
Ук азыва ет на слишком низкое давление моторного масла
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение .
Индикатор неисправности
Ук азыва ет на неисправность в следующих системах :
• гибридная система ;
• электронная система управления двигателем ;
• электронная система управления дроссельной заслонкой
или
• система снижения токсичности выхлопа (при наличии )
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа SRS
Ук азыва ет на неисправность в следующих системах :
• система подушек безопасности SRS или
• система преднатяжения ремней безопасности
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа ABS
Ук азыва ет на неисправность в следующих системах :
• система ABS или
• система помощи при экстренном торможении
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
