2014 Lexus CT200h Аккумулятор

821-2. Гибридная система
CT200h_OM_OM76144R_(RR)
■ Если загорается предупреждающий сигнал или отображается
предупреждающее сообщение , а также при отключении 12-вольтной
аккумуляторной батареи
Гибридная система может не запуститься . В этом случае попробуйте запустить
систему заново . Если индикатор “READY” не загорается , обратитесь к
авторизованному дилеру или в мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
■ Если закончилось топливо
Если закончился бензин и запуск гибридной системы невозможен , заправьте
автомобиль бензином в количестве , как минимум достаточном для того , чтобы
погас индикатор низкого уровня топлива (→ стр . 584). Если осталось очень мало
топлива , запуск гибридной системы может оказаться невозможным .
( Минимальное количество топлива , которое необходимо добавить для
выключения индикатора низкого уровня топлива , составляет приблизительно
11 , 8 л, если автомобиль стоит на ровной поверхности . Если автомобиль стоит на
уклоне , это значение может быть другим . Добавьте топлива , если автомобиль
наклонен .)
■ Электромагнитные волны
● Высоковольтные детали и кабели , имеющиеся на гибридных автомобилях ,
оснащены электромагнитными экранами , и поэтому излучают приблизительно
такое же количество электромагнитного излучения , что и обычные автомобили
с бензиновым двигателем или бытовые электронные приборы .
● Автомобиль может вызывать звуковые помехи в некоторых радиоэлементах
сторонних производителей .
■ Гибридный аккумулятор (тяговая батарея )
Гибридный аккумулятор (тяговая батарея ) имеет ограниченный срок службы .
Срок службы гибридного аккумулятора (тяговой батареи ) зависит от стиля и
условий вождения .
■ Заявление о соответствии
Эта модель соотвествует требованиям относительно выделения водорода ,
описанным в документе ECE100 ( Безопасность аккумуляторной батареи
электрических автомобилей ).

831-2. Гибридная система
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при работе с высоким напряжением
В автомобиле имеются системы высокого напряжения постоянного и
переменного тока , а также 12-вольтная система . Высокое напряжение
постоянного и переменного тока очень опасно и может стать причиной ожогов и
поражения электрическим током , которые могут привести к серьезной травме
вплоть до смертельного исхода .
● Ни в коем случае не прикасайтесь к деталям , находящимся под высоким
напряжением , а также кабелям или их разъемам , не разбирайте , не снимайте
и не заменяйте их .
● Гибридная система сильно нагревается после запуска , поскольку в системе
используется высокое напряжение . Остерегайтесь высокого напряжения и
высокой температуры и обязательно выполняйте указания , приведенные на
имеющихся в автомобиле наклейках .
■ Предостережения на случай аварии на дороге
Соблюдайте следующие меры предосторожности , чтобы уменьшить риск
смертельного исхода или травматических последствий :
● Во избежание аварии остановите автомобиль в безопасном месте . Нажав
педаль тормоза , поставьте автомобиль на стояночный тормоз и переключите
трансмиссию в положение P, чтобы остановить гибридную систему . Затем
медленно отпустите педаль тормоза .
● Не прикасайтесь к деталям , находящимся под высоким напряжением ,
кабелям и разъемам .
● Если внутри или снаружи автомобиля находятся открытые электропровода ,
то возможно поражение электрическим током . Запрещается касаться
открытой электропроводки .
● Если обнаружена утечка жидкости , не прикасайтесь к жидкости , поскольку это
может быть сильный щелочной электролит из гибридного аккумулятора
( тяговой батареи ). При попадании электролита на кожу или в глаза
немедленно смойте его большим количеством воды или , если это возможно ,
раствором борной кислоты . Сразу же обратитесь к врачу .
● Если в гибридном автомобиле возникает пожар , немедленно покиньте его . Ни
в коем случае не пользуйтесь огнетушителем , который не предназначен для
тушения пожаров , связанных с электропроводкой . Использование даже
небольшого количества воды может быть опасно .
●Никогда не пытайтесь открыть сервисный
разъем , находящийся в багажном
отделении . Сервисный разъем
используется только при обслуживании
автомобиля и находится под высоким
напряжением .

841-2. Гибридная система
CT200h_OM_OM76144R_(RR)
ПРЕДУПРЕЖДЕНИЕ
● Если автомобиль необходимо буксировать , делайте это с поднятыми
передними колесами . Если колеса , связанные с электромотором (тяговым
мотором ), находятся на земле во время буксировки , то мотор может
продолжать генерировать электричество . Это может привести к утечке
электрического тока и стать причиной пожара . (→ стр . 574)
● Осторожно осмотрите поверхность земли под автомобилем . Если на землю
вытекла жидкость , возможно , что повреждена топливная система . Как можно
скорее покиньте автомобиль .
■ Гибридный аккумулятор (тяговая батарея )
● Запрещается перепродавать , передавать или модифицировать гибридный
аккумулятор . Во избежание несчастных случаев гибридные аккумуляторы ,
снятые с утилизированных автомобилей , собираются дилерами Lexus. Не
утилизируйте аккумулятор самостоятельно .
Если аккумулятор не утилизировать должным образом , могут возникнуть
указанные ниже ситуации , приводящие к серьезной травме или
смертельному исходу .
• Гибридный аккумулятор может быть утилизирован без соблюдения
соответствующих требований , что является угрозой для окружающей
среды , кроме того , кто -либо может дотронуться до части , находящейся под
высоким напряжением , и получить поражение электрическим током .
• Гибридный аккумулятор предназначен исключительно для использования
в гибридном автомобиле . Если гибридный аккумулятор используется вне
Вашего автомобиля или каким -либо образом модифицируется , могут
произойти такие несчастные случаи , как поражение электрическим током ,
генерация тепла , испускание дыма , взрыв или протечка электролита .
При перепродаже или передаче автомобиля возможность несчастного
случая исключительно высока , поскольку лицо , принимающее автомобиль ,
может не знать об этой опасности .
● Если утилизация автомобиля выполняется без предварительного снятия
гибридного аккумулятора , имеется опасность получения серьезного
поражения электрическим током при прикосновении к элементам , проводам и
разъемам , находящимся под высоким напряжением . В случае необходимости
утилизации автомобиля следует обратиться к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию или на сервисную
станцию , имеющие соответствующую квалификацию и оснащение , для
утилизации гибридного аккумулятора . Если гибридный аккумулятор не
утилизировать должным образом , это может привести к поражению
электрическим током и , в результате , к смертельному исходу или тяжелойм
травме .

851-2. Гибридная система
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
ВНИМАНИЕ !
■Воздухозаборник гибридного аккумулятора
● Не кладите посторонние предметы на воздухозаборник . Возможен перегрев и
повреждение гибридного аккумулятора (тяговой батареи ).
● Регулярно чистите воздухозаборник гибридного аккумулятора , чтобы
предотвратить перегрев гибридного аккумулятора (тяговой батареи ).
● Не допускайте попадания в воздухозаборник воды или посторонних веществ ,
так как это может привести к короткому замыканию и повреждению
гибридного аккумулятора (тяговой батареи ).
● Не держите в автомобиле большое количество воды , например , бутылки для
устройств охлаждения и розлива питьевой воды . При попадании воды в
гибридный аккумулятор (тяговую батарею ) он может быть поврежден .
Автомобиль необходимо проверить у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .

941-3. Противоугонная система
CT200h_OM_OM76144R_(RR) ■
Срабатывание охранной системы
Охранная система может срабатывать в приведенных ниже случаях .
( Выключение сигналов отключает охранную систему .)
■ Запирание дверей , связанное с охранной системой
● Когда охранная система включена , двери запираются автоматически для
предотвращения проникновения в автомобиль .
● Не оставляйте ключ внутри автомобиля , когда охранная сигнализация
активирована , и убедитесь , что ключ не находится внутри автомобиля при
зарядке или замене 12-вольтной аккумуляторной батареи .
■ Персональная настройка
Можно так настроить охранную систему , чтобы сигнализация отключалась при
отпирании дверей при помощи механического ключа .
( Персонально настраиваемые функции : → стр . 668)
●
Отпирание дверей механическим ключом .
● Человек , находящийся внутри
автомобиля , открывает дверь или капот .
● 12- вольтная аккумуляторная батарея
перезаряжена или заменена при запертом
автомобиле . (→ стр . 642)
ВНИМАНИЕ !
■Для обеспечения правильной работы системы
Не изменяйте и не демонтируйте систему . В случае изменения или демонтажа
правильная работа системы не может быть гарантирована .

1072. Комбинация приборов
2
Комбинация приборов
CT200h_OM_OM76144R_(RR)
■ Подсветка приборов и дисплея включается в следующих случаях
Переключатель POWER находится в режиме ON.
■ Индикатор гибридной системы
Область зарядки
Показывает , что происходит накопление энергии за счет рекуперативного
торможения .
● Индикатор гибридной системы отображается , когда выбран любой режим
движения , кроме спортивного .
● Удерживая стрелку индикатора в области экологичного вождения , можно
добиться более экологичного стиля вождения .
● Область зарядки показывает состояние рекуперации
*. Рекуперированная
энергия используется для зарядки гибридного аккумулятора (тяговой батареи ).
*:При использовании в данном руководстве термин “рекуперация ” означает
преобразование энергии , выработанной при движении автомобиля , в
электрическую энергию .
■ Тахометр (при наличии )
Тахом етр отображается , когда включен спортивный режим движения .
■ Индикатор ECO и индикатор SPORT (при наличии )
● Когда выбран спортивный режим , горит индикатор SPORT (красный).
● При выполнении всех перечисленных ниже условий в случае экологически
благоприятного вождения загорается индикатор ECO (синий):
• Движение с трансмиссией в положении D
• Выбран нормальный или экологичный режим движения , а режим движения
EV не используется (→ стр . 199, 264)
• Скорость автомобиля не превышает 130 км/ч .
Область
повышенной мощности
Показывает , что автомобиль вышел из
экологически благоприятного режима
( при движении на полной мощности и
т .п .).
Область ECO
Показывает , что автомобиль движется в
экологически благоприятном режиме .
Область гибридного экономичного
режима
Показывает , что мощность бензинового
двигателя используется не слишком
часто .
Бензиновый двигатель автоматически
останавливается и запускается в
различных ситуациях .
1
2
3
4

1182. Комбинация приборов
CT200h_OM_OM76144R_(RR)

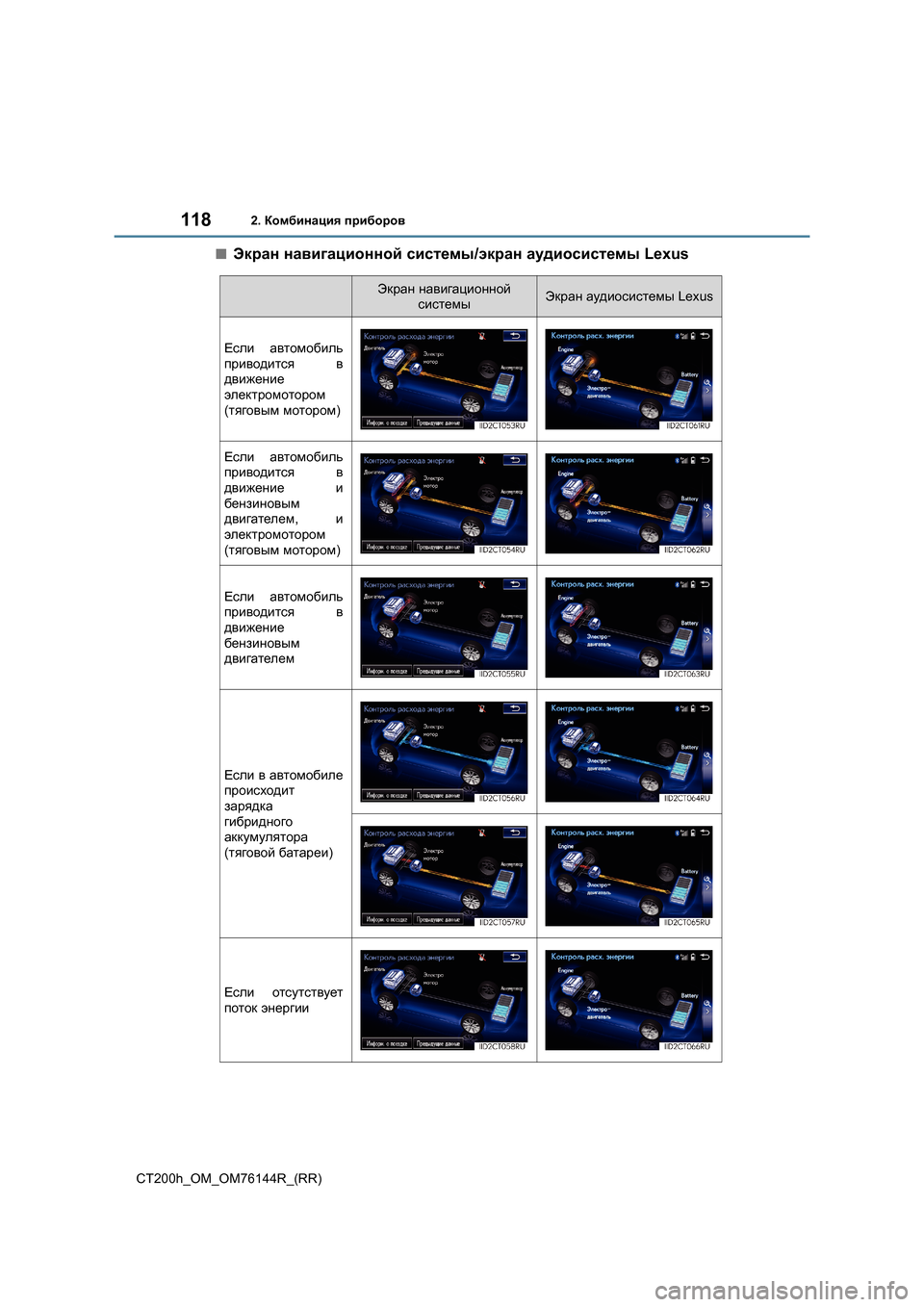

■Экран навигационной системы /экран аудиосистемы Lexus
Экран навигационной
системыЭкран аудиосистемы Lexus
Если автомобиль
приводится в
движение
электромотором
( тяговым мотором )
Если автомобиль
приводится в
движение и
бензиновым
двигателем , и
электромотором
( тяговым мотором )
Если автомобиль
приводится в
движение
бензиновым
двигателем
Если в автомобиле
происходит
зарядка
гибридного
аккумулятора
( тяговой батареи )
Если отсутствует
поток энергии

1192. Комбинация приборов
2
Комбинация приборов
CT200h_OM_OM76144R_(RR)
Эти иллюстрации представлены только в качестве примеров и
могут несколько отличаться от реальных условий .
■Экран многофункционального дисплея
Состояние
гибридного
аккумулятора
( тяговой батареи )
Низкий
уровеньПолноеНизкий
уровеньПолное
Экран навигационной
системыЭкран аудиосистемы Lexus
Монохромный дисплейЦветной дисплей
Если автомобиль
приводится в
движение
электромотором
( тяговым мотором )
Если автомобиль
приводится в
движение и
бензиновым
двигателем , и
электромотором
( тяговым мотором )
Если автомобиль
приводится в
движение
бензиновым
двигателем
Если в автомобиле
происходит
зарядка
гибридного
аккумулятора
( тяговой батареи )
