PARKEERSENSOREN VOOR EN ACHTER (in
combinatie met Magic Parking)
(voor bepaalde versies/markten)
Deze sensoren bevinden zich in de voorbumper
(voor bepaalde versies/markten) fig. 84 en de
achterbumper fig. 85 van de auto en detecteren de
aanwezigheid van obstakels in het gebied vóór
(versies met 4 sensoren) en achter de auto (versies
met 8 sensoren) en waarschuwen de bestuurder
met een geluidssignaal.
De sensoren zijn altijd gecombineerd met de Magic
Parking functie.
Versie met 10 sensoren
Het systeem wordt geactiveerd wanneer de
achteruit wordt ingeschakeld of bij bediening van
de PARK-knop fig. 86.Als om inschakeling van de Magic Parking functie
is verzocht, worden de sensoren voor en achter
niet automatisch ingeschakeld tijdens het zoeken
naar een parkeerplek, maar kunnen geactiveerd
worden door op de PARK-knop te drukken of
de achteruit in te schakelen bij een snelheid van
circa 15 km/h.
Wanneer de achteruit wordt uitgeschakeld, blijven
de sensoren voor en achter geactiveerd totdat
een snelheid van circa 15 km/h wordt
overschreden, om voltooiing van de
parkeermanoeuvre toe te staan.
De sensoren worden uitgeschakeld door opnieuw
op de PARK-knop te drukken of wanneer een
snelheid van 15 km/h wordt overschreden: de led
in de knop is uit wanneer het systeem niet actief
is.
fig. 84
L0F0028
LANCIA
fig. 85
L0F0027
111WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Bij inschakeling van de sensoren, begint het
systeem geluidssignalen uit de voorste of achterste
zoemers af te geven zodra een obstakel wordt
gedetecteerd. De frequentie neemt toe naarmate
het obstakel dichterbij komt. Wanneer het
obstakel zich op minder dan 30 cm bevindt, wordt
het geluid ononderbroken. Afhankelijk van de
positie van het obstakel (voor of achter) wordt het
geluid door de bijbehorende zoemers (voor of
achter) geproduceerd. Het obstakel dat zich het
dichtst bij de auto bevindt wordt gesignaleerd.
Het geluidssignaal stopt onmiddellijk wanneer de
afstand ten opzichte van het obstakel toeneemt.
De geluidscyclus blijft constant als de door de
middelste sensoren gemeten afstand ongewijzigd
blijft. Als deze situatie optreedt voor de
zijsensoren, wordt het signaal na circa 3 seconden
onderbroken (bijvoorbeeld om signalen te
voorkomen tijdens manoeuvres langs muren).
BELANGRIJK
De verantwoordelijkheid voor de
parkeermanoeuvres ligt echter altijd
bij de bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen, dieren
of voorwerpen in het manoeuvregebied
aanwezig zijn. De parkeersensoren dienen
als hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
GELUIDSMELDING
De informatie over de aanwezigheid en afstand
van een obstakel ten opzichte van de auto wordt
gegeven door middel van geluidssignalen uit
zoemers die in het interieur zijn gemonteerd:
❒bij de versies met 4 sensoren achter, meldt een
zoemer in de dashboardzone de aanwezigheid
van obstakels achter de auto;
❒bij de versies met 10 sensoren, meldt een
zoemer voorin de aanwezigheid van obstakels
vóór de auto en een zoemer achterin de
aanwezigheid van obstakels achter de auto.
De geluidsmelding:
❒neem toe naarmate de afstand tussen de auto en
het obstakel afneemt;
fig. 86
L0F0038
112WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒wordt ononderbroken wanneer de afstand
tussen de auto en het obstakel minder dan 30
cm bedraagt en stopt onmiddellijk als de
afstand toeneemt
❒blijft constant als de afstand ongewijzigd blijft;
als deze situatie de zijsensoren betreft, zal de
zoemer na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen tijdens
manoeuvres langs muren.
Voor een correcte werking van het
systeem mogen de sensoren nooit
bevuild zijn met modder, vuil, sneeuw
of ijs. Zorg ervoor dat ze tijdens het reinigen
niet gekrast of beschadigd worden. Vermijd
het gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water worden
gewassen, waaraan eventueel autoshampoo
is toegevoegd. Wanneer speciale
reinigingsapparaten worden gebruikt, zoals
stoomreinigers of hogedrukreinigers, reinig
dan de sensoren zeer snel en houd de straal
op minstens 10 cm afstand.Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag
in de zone van de sensoren, dient men
zich uitsluitend tot het Lancia Servicenetwerk
te richten. Het verkeerd aanbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.WERKING MET AANHANGER
De werking van de sensoren wordt automatisch
uitgeschakeld zodra de elektrische stekker van de
aanhanger in het stopcontact van de trekhaak
van de auto wordt gestoken. De sensoren worden
automatisch ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.
BELANGRIJK Als de trekhaak gemonteerd moet
blijven, ook als er geen aanhanger is, wordt
geadviseerd zich tot het Lancia Servicenetwerk te
wenden om het systeem te laten bijwerken,
aangezien de trekhaak door de middelste sensoren
als een obstakel gedetecteerd kan worden.
ALGEMENE WAARSCHUWINGEN
Let tijdens parkeermanoeuvres in bijzondere mate
op obstakels die zich boven of onder de sensoren
kunnen bevinden.
Onder bepaalde omstandigheden kunnen
voorwerpen voor of achter de auto niet
gedetecteerd worden en kunnen zo schade aan de
auto veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen de werking
van de parkeersensoren beïnvloeden:
❒Verminderde gevoeligheid van de sensoren en
afname van de prestaties van het systeem
kunnen te wijten zijn aan de aanwezigheid van
ijs, sneeuw, modder, dikke verf op de sensoren.
113WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒De sensoren kunnen een onbestaand voorwerp
(echogeluid) wegens mechanische geluiden
detecteren, bijvoorbeeld tijdens het wassen van
de auto, in geval van regen, sterke wind, hagel.
❒De door de sensoren verzonden signalen kunnen
ook gewijzigd worden door ultrasoonsystemen
(bijv. pneumatisch remsysteem of pneumatische
hamers) in de buurt van de auto.
❒De prestaties van het parkeerhulpsysteem
kunnen ook beïnvloed worden door de positie
van de sensoren. Als bijvoorbeeld de geometrie
gewijzigd wordt (door slijtage van de
schokdempers, wielophanging) of de banden
verwisseld worden, de auto te veel beladen is, of
speciale afstellingen worden uitgevoerd die de
auto lager zetten.
❒De detectie van obstakels in het hoge gedeelte
van de auto kan niet gegarandeerd zijn,
aangezien het systeem obstakels detecteert die
de auto in het lage gedeelte kunnen raken.
TANKENVersies voorzien van "Smart Fuel" systeem zijn
uitgerust met een blokkeersysteem dat het tanken
van het verkeerde type brandstof verhindert.
Het per ongeluk bijvullen van brandstof van het
verkeerde type (bijvoorbeeld benzine in
dieselmotoren) kan alleen gebeuren in geval van
versies met tankvuldop. Controleer het type
brandstof alvorens te tanken.
Zet de motor af alvorens te tanken.
BENZINEMOTOREN
Tank alleen loodvrije benzine met een
octaangehalte van ten minste 95 RON. Vul de auto
nooit, noch in noodgevallen noch in minimale
hoeveelheid, met loodhoudende benzine bij.
Zoniet kan de katalysator beschadigd worden.
BELANGRIJK Een beschadigde katalysator
veroorzaakt schadelijke uitlaatgassen, met
luchtvervuiling tot gevolg.
BELANGRIJK Vul de auto nooit, noch in
noodgevallen noch in minimale hoeveelheid, met
loodhoudende benzine bij. Zoniet kan de
katalysator onherstelbaar beschadigd worden.
114WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJKE INFORMATIE VOOR VERSIES
MET "Smart Fuel" SYSTEEM
BELANGRIJK
Monteer geen voorwerp/dop op de
rand van de vulopening die niet
geschikt is voor het voertuig. Het gebruik
van voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen toenemen,
waardoor gevaarlijke situaties kunnen
ontstaan.
BELANGRIJK
Breng geen open vuur of brandende
sigaretten in de buurt van de
vulopening van de tank: brandgevaar. Kom
niet te dicht met het gezicht bij de
vulopening, om geen schadelijke dampen in
te ademen.
BELANGRIJK Houd de waterstraal van een
hogedrukreiniger op minstens 20 cm afstand van
de brandstofvulopening.
MILIEUBESCHERMINGBenzinemotoren hebben de volgende
emissiereductiesystemen: katalysator, lambda
sensoren en brandstofverdampingsregelsysteem
Laat de motor nooit, ook niet bij tests, met
uitgenomen bougies draaien.
Dieselmotoren hebben de volgende
emissiereductiesystemen: oxidatiekatalysator,
katalysator, uitlaatgasrecirculatie (EGR) en
dieselroetfilter (DPF).
DIESELROETFILTER (DPF)
(voor bepaalde versies/markten)
Dit is een mechanisch filter in het uitlaatsysteem
dat roetdeeltjes in het uitlaatgas van
dieselmotoren opvangt.
Er is een dieselroetfilter nodig die bijna alle
deeltjes opvangt, overeenkomstig de huidige en
toekomstige wetgeving.
Tijdens normale rijomstandigheden registreert de
elektronische motorregeleenheid een reeks
gegevens (bijv. reistijd, type route, temperaturen,
etc.) en berekent het de hoeveelheid roetdeeltjes
die door het filter worden opgevangen.
Doordat het filter de roetdeeltjes opvangt, moet
het regelmatig worden geregenereerd (gereinigd)
om de roetdeeltjes te kunnen verbranden.
119WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

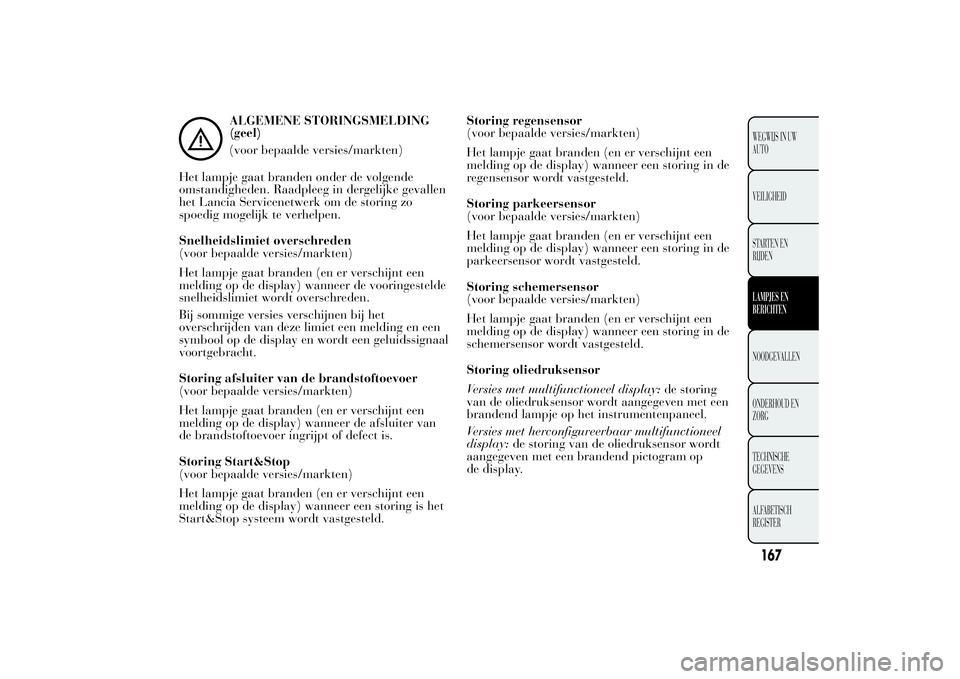

ALGEMENE STORINGSMELDING
(geel)
(voor bepaalde versies/markten)
Het lampje gaat branden onder de volgende
omstandigheden. Raadpleeg in dergelijke gevallen
het Lancia Servicenetwerk om de storing zo
spoedig mogelijk te verhelpen.
Snelheidslimiet overschreden
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer de vooringestelde
snelheidslimiet wordt overschreden.
Bij sommige versies verschijnen bij het
overschrijden van deze limiet een melding en een
symbool op de display en wordt een geluidssignaal
voortgebracht.
Storing afsluiter van de brandstoftoevoer
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer de afsluiter van
de brandstoftoevoer ingrijpt of defect is.
Storing Start&Stop
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer een storing is het
Start&Stop systeem wordt vastgesteld.Storing regensensor
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer een storing in de
regensensor wordt vastgesteld.
Storing parkeersensor
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer een storing in de
parkeersensor wordt vastgesteld.
Storing schemersensor
(voor bepaalde versies/markten)
Het lampje gaat branden (en er verschijnt een
melding op de display) wanneer een storing in de
schemersensor wordt vastgesteld.
Storing oliedruksensor
Versies met multifunctioneel display:de storing
van de oliedruksensor wordt aangegeven met een
brandend lampje op het instrumentenpaneel.
Versies met herconfigureerbaar multifunctioneel
display:de storing van de oliedruksensor wordt
aangegeven met een brandend pictogram op
de display.
167WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Start&Stop systeem uitschakelen
❒Versies met herconfigureerbaar multifunctioneel
display:wanneer het Start&Stop systeem wordt
uitgeschakeld, verschijnt een melding op de
display.
❒Versies met herconfigureerbaar multifunctioneel
display:wanneer het Start&Stop systeem wordt
uitgeschakeld, verschijnt het symbool
op de
display.
De led op de
knop brandt wanneer het systeem
is uitgeschakeld.
STORING START&STOP SYSTEEM
Versies met multifunctioneel display: het
lampje gaat branden en er verschijnt een
melding op de display wanneer een storing in het
Start&Stop systeem optreedt.
Versies met herconfigureerbaar
multifunctioneel display:het
pictogram gaat
branden en er verschijnt een melding op de
display wanneer een storing in het Start&Stop
systeem optreedt.
Neem contact op met het Lancia Servicenetwerk
als een storing in het Start&Stop systeem optreedt.
KANS OP GLAD WEGDEK
(voor bepaalde versies/markten)
Bij versies met herconfigureerbaar
multifunctioneel display, verschijnt een melding +
symbool op de display wanneer de
buitentemperatuur 3°C of minder bedraagt.
BELANGRIJK Bij een storing van de
buitentemperatuursensor, worden streepjes i.p.v.
temperatuurwaarden op de display weergegeven.
ECO-FUNCTIE INSCHAKELEN/
UITSCHAKELEN (0.9 TwinAir 85 pk versies)
De inschakeling/uitschakeling van de ECO functie
door het indrukken van de betreffende knop (zie
de paragraaf "Bedieningselementen" in het
hoofdstuk "Kennismaking met de auto")
is aangegeven met een melding op de display.
170WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDENLAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ZEKERINGENKAST INSTRUMENTENPANEEL
fig. 155APPARATEN ZEKERING AMPERE
+15 Hoogteregeling koplampen F13 5
+15 bediening via ingeschakeld contactslot met
blokkering tijdens starten van motorF31 5
+30 Klimaatregeleenheid, Blue&Me
TM
-regeleenheid,
EOBD-aansluiting, radio-inbouwvoorbereidingF36 10
+15 schakelaar op rempedaal (NO) F37 7,5
Centrale portiervergrendeling F38 20
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
+15 Schuifdak, stoelverwarming, regen-/
schemersensor, bediening elektrische spiegels, F49 7,5
+15 Radio-inbouwvoorbereiding, klimaatregeleen-
heid, schuifdak, parkeerregeleenheid, rempedaals-
chakelaar (NC), koppelingspedaalschakelaar (NC),
achteruitrijlichten, koplampsproeierbobineF51 5
+30 Instrumentenpaneel F53 7,5
+15 = plusklem vanaf contactsleutel
+30 = directe plusklem accu (niet vanafcontactsleutel)
204WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
bedieningsverlichting, AUX-aansluiting
