TECHNISCHE DATEN
263
Mit innenbelü fteten Bremsschei ben
Bremsschei ben
M it Handhebel, auf di e Hinterradbremsen wi rkend
BREMSENZUR BEACHTUNG Wasser, Ei s und Streusalz auf den Straßen kö nnen sich auf den Bremsschei ben ablagern und die Brems-
w irkung bei der ersten Bremsung verri ngern.Betriebsbremsen:
– vorn– hinten
Handbremse
elektri sch unterstü tzte Zahnstangenlenkung
10,6 / 11,2 (* )
AUFHÄNGUNGEN
Einzelradaufhä ngung Typ Mc Pherson
M it unterei nander verbundenen Rä dern mit Torsionsbrü cke
VornHintenLENKUNG( * ) Mi t 18”-Berei fungTy p
Wendekreis (zwischen Bordstei nen) m
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 263

264
TECHNISCHE DATEN
RÄDERFELGEN UND REIFENFelgen aus gepresstem Stahl oder Leichtmetallfelgen.
Schlauchlose Radi alreifen. Im Fahrzeugbri ef sind außerdem
alle zugelassenen Rei fen aufgeführt.
ZUR BEACHTUNG Bei eventuellen Unstimmigkeiten zwi -
schen der „Betri ebsanleitung“ und dem „Fahrzeugbri ef“ sind
d ie im letztgenannten Dokument enthaltenen Angaben maß-
gebend. Aus Grü nden der Fahrsi cherheit müssen auf alle Rä -
der Rei fen des glei chen Typs und der glei chen Marke aufge-
zogen werden.
ZUR BEACHTUNG In schlauchlose Rei fen dürfen kei ne
Schlä uche ei ngezogen werden.ERSATZRADFelge aus gepresstem Stahl. Schlauchlose Reifen.RADSTANDVorspur vorne gesamt: –1
±1 mm
Vorspur hi nten gesamt: 2
± 2 mm
D ie Werte bezi ehen sich auf das fahrberei te Fahrzeug

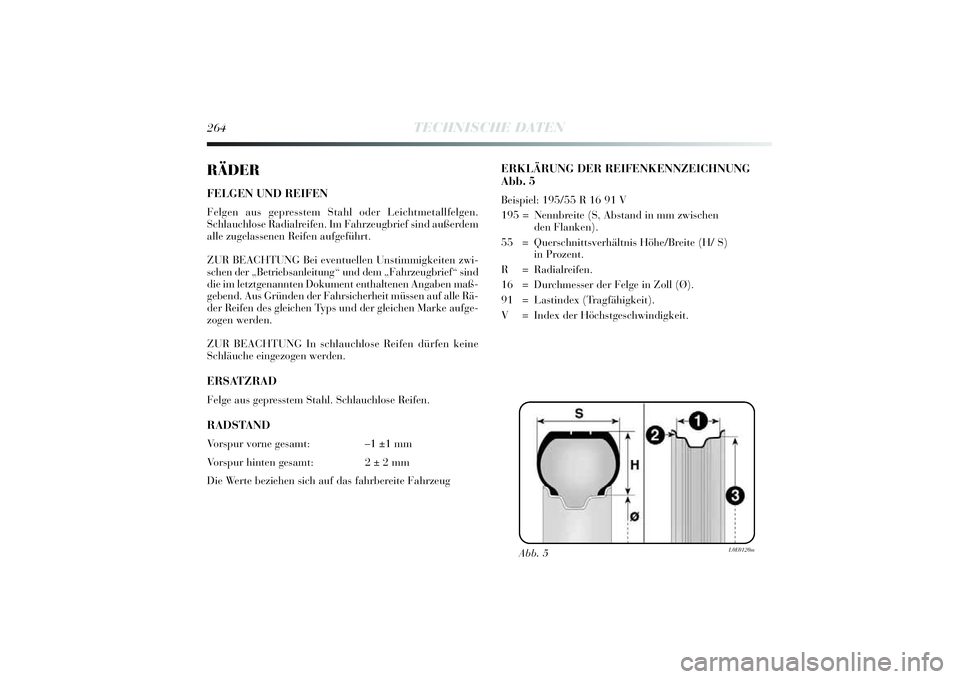

ERKLÄRUNG DER REIFENKENNZEICHNUNG
Abb. 5Beispiel: 195/55 R 16 91 V
195 = Nennbrei te (S, Abstand in mm zwischen
den Flanken).
55 = Querschni ttsverhältnis Hö he/Brei te (H/ S)
i n Prozent.
R = Radi alreifen.
16 = Durchmesser der Felge i n Zoll (Ø).
91 = Lasti ndex (Tragfä higkei t).
V = Index der Hö chstgeschwindigkei t.
Abb. 5
L0E0120m
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 264

6
TECHNISCHE DATEN
265
Lastindex (Tragfähigkeit)60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Index der HöchstgeschwindigkeitQ= bis zu 160 km/h. H= bis zu 210 km/h.
R= b is zu 170 km/h. V= bis zu 240 km/h.
S=b is zu 180 km/h. W= bis zu 270 km/h.
T= b is zu 190 km/h. Y= bis zu 300 km/h.
U= b is zu 200 km/h.Höchstgeschwindigkeit für W interreifenQM + S = bis zu 160 km/h.
TM + S = bi s zu 190 km/h.
HM + S = bi s zu 210 km/h.
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 265

266
TECHNISCHE DATEN

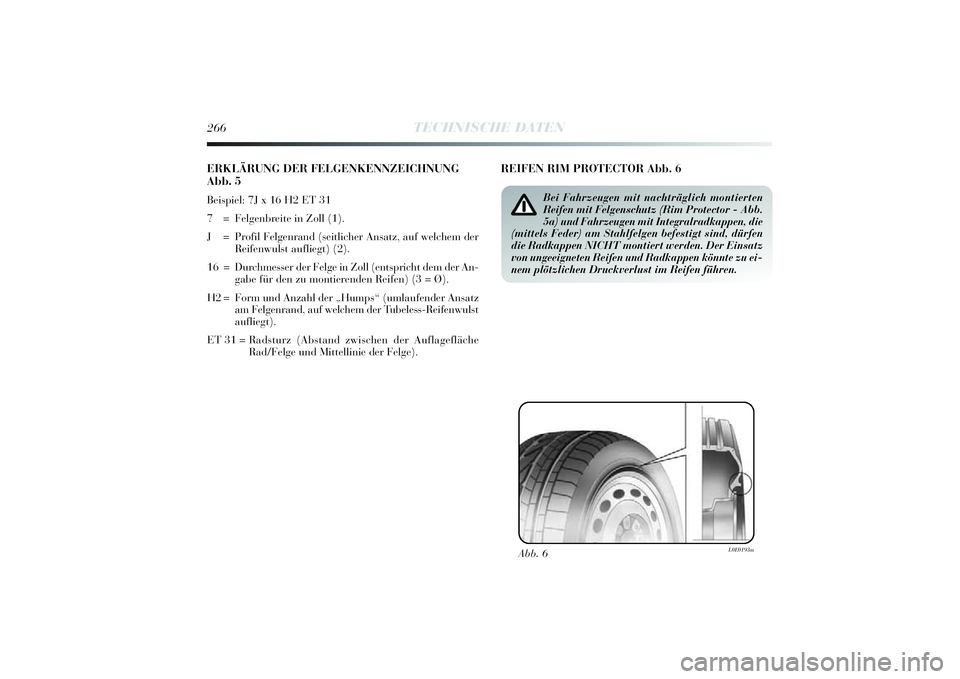

ERKLÄRUNG DER FELGENKENNZEICHNUNG
Abb. 5Beispiel: 7J x 16 H2 ET 31
7 = Felgenbrei te in Zoll (1).
J = Profi l Felgenrand (sei tlicher Ansatz, auf welchem der
Rei fenwulst aufli egt) (2).
16 = Durchmesser der Felge i n Zoll (entspricht dem der An-
gabe fü r den zu monti erenden Reifen) (3 = Ø).
H2 = Form und Anzahl der „Humps“ (umlaufender Ansatz am Felgenrand, auf welchem der Tubeless-Rei fenwulst
aufli egt).
ET 31 = Radsturz (Abstand zwi schen der Auflagefläche
Rad/Felge und Mi ttellinie der Felge).
Abb. 6
L0E0193m
REIFEN RIM PROTECTOR Abb. 6
Bei Fahrzeugen mit nachträglich montierten
Reifen mit Felgenschutz (Rim Protector - Abb.
5a) und Fahrzeugen mit Integralradkappen, die
(mittels Feder) am Stahlfelgen befestigt sind, dürfen
die Radkappen NICHT montiert werden. Der Einsatz
von ungeeigneten Reifen und Radkappen könnte zu ei-
nem plötzlichen Druckverlust im Reifen führen.
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 266

6
TECHNISCHE DATEN
267
7Jx16”- ET31
7Jx16”- ET31
7Jx17”- ET31
7,5Jx18”- ET35 (**)
4Bx15” H-ET 35 (* ) 125/90 R15-96M (* )
(■) Versionen 1. 6 Multijet 120 PS.
( * ) Je nach Ausstattung besteht fü r die Versi onen 1. 6 Multijet 120 PS das Notrad aus ei nem Reifen 205/55 R16-91V und ei nem
Felgen 7Jx16”- ET31. In diesem Fall hat der Rei fen 205/55 R16 91V di e selben Eigenschaften des Ersatzrades: die Anwei -
sungen und Hi nweise im Kapi tel „Rei fenwechsel“ bezi ehen sich auf ei nen Reifen 205/55 R16 91V .
( **) Fü r Versionen/Mä rkte, wo vorgesehen
(❏) Rei fen ni cht kettentaugli ch.
Felgen Reifen Reifen Winter-Notrad
(fü r Versi onen/Mä rkte, wo vorgesehen)
Felge Reifen
Bei den Reifen 205/55 R16-91V müssen Schneeketten mit vermindertem Pl\
atzbedarf mit einem maximalen
Überstand über das Reifenprofil von 9 mm benutzt werden. Bei den R\
eifen 225/45 R17-91W müssen Schnee-
ketten mit vermindertem Platzbedarf mit einem maximalen Überstand ü\
ber das Reifenprofil von 7 mm be-
nutzt werden.
ZUR BEACHTUNG Der Gebrauch des Rei fens 225/40 R18 92W erfordert die Anwendung spezifischer techni scher Lösun-
gen. Aus di esem Grund kö nnen diese Reifen nur bei m Einkauf des Fahrzeugs bestellt werden. Diesen Rei fentyp nach dem
Erwerb des Fahrzeugs ni cht installi eren!
195/155R16-91V (■ )
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
(❏) (**)
REINFORCED
195/55R16-91T (■ ) (M+S)
205/55 R16-91T (M+S)
225/45 R17-91T (M+S)
225/40 R18-92T (M+S)
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 267

2,72,5
2,7 2,5
2,7 2,5
2,9 2,7
195/55 R16-91V
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W268
TECHNISCHE DATEN
205/55 R16-91V 125/90 R15-96
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
Bei warmem Rei fen muss der Druckwert +0,3 bar ü ber dem vorgeschriebenen Wert liegen. Auf j eden Fall den korrekten Wert des
Rei fendrucks bei kaltem Reifen nachprü fen.
Bei Winterrei fen muss der Fü lldruck +0,2 bar hö her sein als der Wert, der fü r die Rei fen der Seri enausstattung vorgeschri eben ist.
Bei Fahrgeschwi ndigkei ten über 160 km/h muss der Rei fendruck den vorgeschriebenen Werten bei voller Beladung entsprechen.
Das T .P .M .S .-System ist ni cht fü r den Rei fen 195/55 R16 91V vorgesehen.FÜLLDRUCK BEI KALTEM REIFEN (bar)
2,2
4,2
Größe Rei fendruck
ERSATZRAD
SERIENMÄSSIGE REIFEN
Grö ße Bei mittlerer Beladung Bei voller Beladung
Frontbereich Hi nterradantrieb Frontbereich Hi nterradantrieb
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 268

6
TECHNISCHE DATEN
269
Abb. 7
L0E0299m

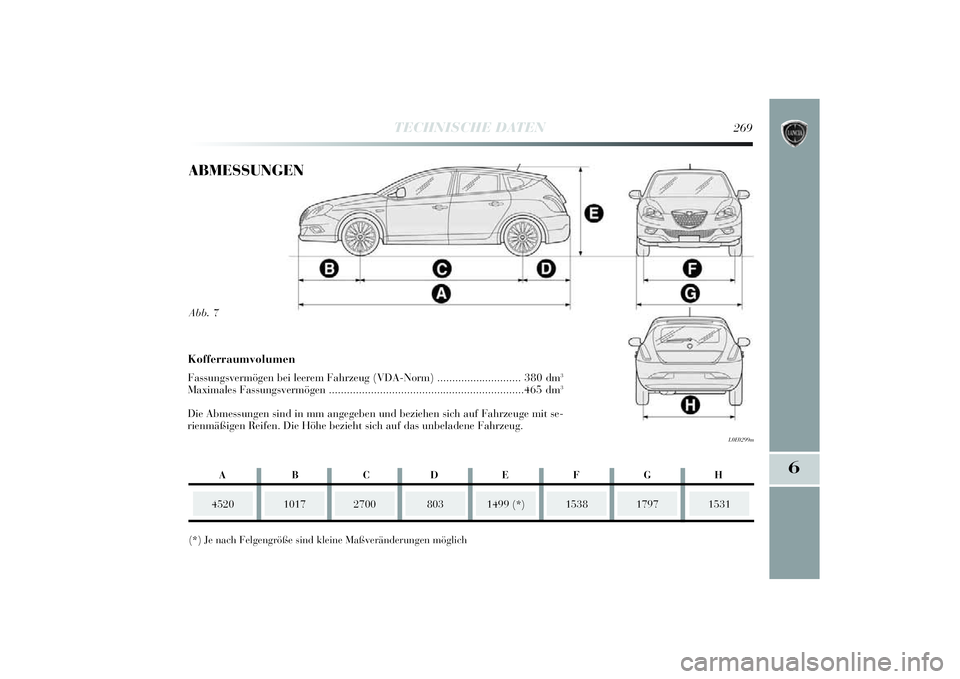

ABMESSUNGEN
4520
1017
2700
( * ) Je nach Felgengrö ße sind klei ne Maßverä nderungen mö glich
1499 (* )
1538
1531
Kofferraumvolumen Fassungsvermö gen bei leerem Fahrzeug (VDA-Norm) ............................380 dm
3
Maximales Fassungsvermö gen.................................................................465 dm
3
Die Abmessungen si nd in mm angegeben und bezi ehen sich auf Fahrzeuge mi t se-
r ienmä ßigen Rei fen. Die Hö he bezi eht sich auf das unbeladene Fahrzeug.
1797
ABCDEFGH
803
257-280 Delta DE 1ed 05/09/13 13.39 Pagina 269

270
TECHNISCHE DATEN
FAHRLEISTUNGENDie zulä ssige Hö chstgeschwi ndigkei t nach der Ei nfahrzeit des Fahrzeugs beträ gt:
1 .6 Multi jet 105 PS: 186 km/h.
1 .6 Multi jet 120 PS: 194 km/h.
