2014 FIAT PUNTO ESP

136BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČE TECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
Postup při výměně kola:❒
zastavte vozidlo v místě, které nepřed-
stavuje nebezpečí pro provoz ostatních
dopravních prostředků a kolo bezpeč-
ně vyměňte. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
❒
vypněte motor a zatáhněte ruční brzdu,
❒
zařaďte první rychlostní stupeň nebo
zpátečku;
❒
před vystoupením z vozu si oblékněte
výstražnou vestu (povinnost ze zákona);
❒
otevřete dveře zavazadlového prosto-
ru, zvedněte koberec a vyjměte Cargo
box (pokud je ve výbavě);
❒
vyšroubujte zajišťovací zařízení A-obr. 2;
❒
vyjměte přepravku s nářadím C-obr. 2
a postavte ji blízko náhradního kola;
❒
vyjměte náhradní kolo B-obr. 2;
obr. 2
F0M0188m
Důležité:❒
zvedák váží 1,76 kg;
❒
zvedák není třeba seřizovat;
❒
zvedák se nedá opravit. Při závadě je
nutno si pořídit nový originální zvedák;
❒
na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
Zvedák slouží výhradně pro
výměnu kol na vozidle, s nímž
je dodáván. V žádném případě se ne-
smí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu. Je za-
kázáno jej používat pro opravy pod
vozidlem. Nesprávným umístěním zve-
dáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyš-
ších hmotností než těch, jež jsou uve-
deny na jeho štítku.
POZOR
Nesprávně nasazený kryt ko-
la může za jízdy odpadnout .
V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneu-
matiku nevkládejte žádné nástroje.
Pravidelně kontrolujte a doplňujte tlak
v pneumatikách a v rezervním kole
podle hodnot uvedených v kapitole
„Technické údaje“.
POZOR
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 136

143
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI
❒
zkontrolujte, zda je vypínač kompre-
soru D-obr. 10v poloze 0 (vypnuto),
nastartujte motor, zasuňte vidlici
E-obr. 11do zásuvky a přepnutím vy-
pínače D-obr. 10do polohy I(zapnu-
to) zapněte kompresor. Nahustěte
pneumatiku na správnou hodnotu pře-
depsanou v oddíle „Tlak naplnění pneu-
matik“ v kapitole „Technické údaje“. Aby byl odečet co nejpřesnější, dopo-
ručujeme zkontrolovat hodnotu nahuš-
tění pneumatiky při vypnutém kompre-
soru manometrem F-obr. 10;
❒
pokud se nepodaří pneumatiku nahus-
tit do pěti minut na tlak alespoň 1,5 bar,
odpojte kompresor od ventilu a z prou-
dové zásuvky, popojeďte vozidlem do-
předu asi o deset metrů tak, aby se le-
picí hmota v pneumatice usadila, a pak
začněte pneumatiku znovu hustit;
❒
pokud se ani v tomto případě nepoda-
ří do 5 minut po zapnutí kompresoru
dosáhnout tlaku nejméně 1,8 bar, ne-
pokračujte v jízdě, protože pneumatika
je pro opravu touto sadou příliš po-
škozená a nelze u ní zajistit utěsnění.
Obraťte se na autorizovaný servis Fiat;
❒
po nahuštění pneumatiky na tlak pře-
depsaný v části „Tlak nahuštění pneu-
matik“ v kapitole „Technické údaje“,
pokračujte ihned v jízdě.
obr. 10
F0M0202m
obr. 11
F0M0203m
obr. 12
F0M0364m
Do místa, na které řidič dob-
ře vidí, nalepte samolepku
s upozorněním, že pneumatika byla
opravena sadou pro rychlou opravu.
V jízdě pokračujte opatrně, zejména
při projíždění zatáček. Nejezděte rych-
lostí vyšší než 80 km/h. Vyvarujte se
prudkých akcelerací a brzdění.
POZOR
❒
po asi 10 minutách zastavte vozidlo
a překontrolujte tlak v pneumatice;
nezapomeňte přitom zatáhnout
parkovací brzdu;
Jestliže tlak klesl pod 1,8 bar,
nepokračujte v jízdě: sadou
pro rychlou opravu Fix&Go automa-
tic nelze zajistit řádnou těsnost , pro-
tože je pneumatika příliš poškozená.
Vyhledejte autorizovaný servis Fiat .
POZOR
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 143

144BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČE TECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
❒
Pokud naměříte tlak alespoň 1,8 bar,
dohustěte pneumatiku na správný tlak
(se spuštěným motorem a zataženou
parkovací brzdou) a pokračujte v jízdě;
❒
jeďte nanejvýš opatrně do nejbližšího
autorizovaného servisu Fiat.
POUZE PRO KONTROLU
A DOHUŠTĚNÍ
Kompresor lze použít i pro dohuštění pneu-
matik. Uvolněte rychlospojku a připojte
jej přímo k ventilu pneumatiky obr. 13.
V tomto případě není bombička připojena
ke kompresoru a nebude tedy vstřiková-
na lepicí hmota. POSTUP PŘI VÝMĚNĚ TLAKOVÉ
NÁDOBY S LEPICÍ HMOTOU
Postup při výměně tlakové nádoby:
❒
uvolněte spojku A-obr. 14;
❒
vyměňovanou nádobu natočte doleva
a zvedněte ji;
❒
zasuňte novou nádobu a otočte jí do-
prava;
❒
připojte k nádobě spojku Aa zasuňte
průhlednou hadičku Bdo příslušného
uložení.
Autorizovanému servisu je
třeba v každém případě na-
hlásit , že pneumatika byla opravena
sadou pro rychlou opravu. Příbalový
leták s pokyny o použití sady na rych-
lou opravu je nutno předat techni-
kům, kteří budou s opravenou pneu-
matikou manipulovat .
POZOR
obr. 13
F0M0365m
obr. 14
F0M0206m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 144

145
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI

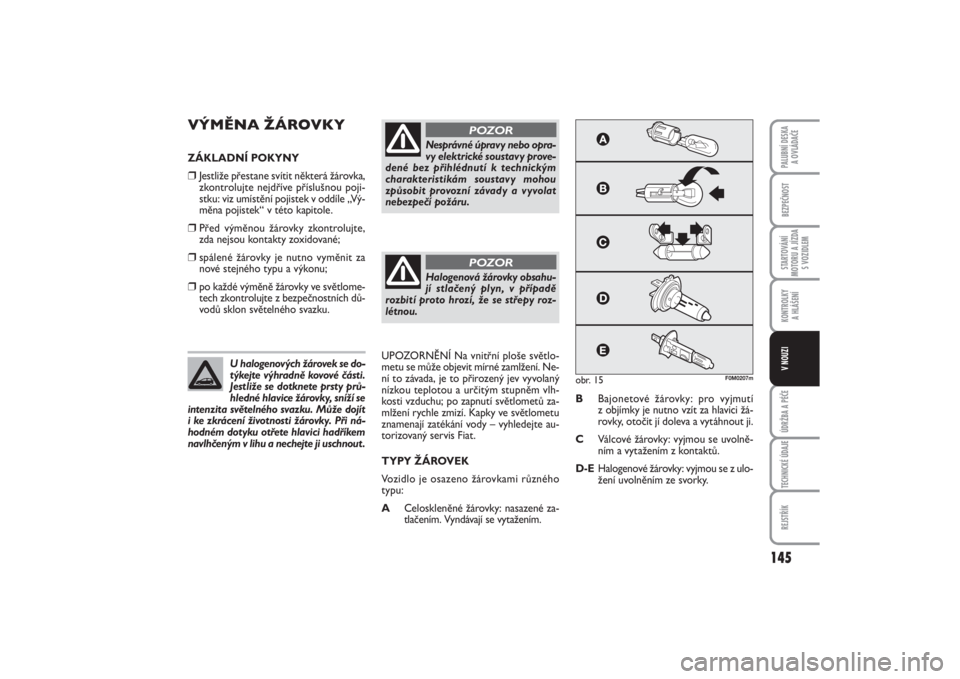

VÝMĚNA ŽÁROVKYZÁKLADNÍ POKYNY❒
Jestliže přestane svítit některá žárovka,
zkontrolujte nejdříve příslušnou poji-
stku: viz umístění pojistek v oddíle „Vý-
měna pojistek“ v této kapitole.
❒
Před výměnou žárovky zkontrolujte,
zda nejsou kontakty zoxidované;
❒
spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
❒
po každé výměně žárovky ve světlome-
tech zkontrolujte z bezpečnostních dů-
vodů sklon světelného svazku.
UPOZORNĚNÍ Na vnitřní ploše světlo-
metu se může objevit mírné zamlžení. Ne-
ní to závada, je to přirozený jev vyvolaný
nízkou teplotou a určitým stupněm vlh-
kosti vzduchu; po zapnutí světlometů za-
mlžení rychle zmizí. Kapky ve světlometu
znamenají zatékání vody – vyhledejte au-
torizovaný servis Fiat.
TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého
typu:
ACeloskleněné žárovky: nasazené za-
tlačením. Vyndávají se vytažením.BBajonetové žárovky: pro vyjmutí
z objímky je nutno vzít za hlavici žá-
rovky, otočit jí doleva a vytáhnout ji.
CVálcové žárovky: vyjmou se uvolně-
ním a vytažením z kontaktů.
D-EHalogenové žárovky: vyjmou se z ulo-
žení uvolněním ze svorky. U halogenových žárovek se do-
týkejte výhradně kovové části.
Jestliže se dotknete prsty prů-
hledné hlavice žárovky, sníží se
intenzita světelného svazku. Může dojít
i ke zkrácení životnosti žárovky. Při ná-
hodném dotyku otřete hlavici hadříkem
navlhčeným v lihu a nechejte ji uschnout .
Nesprávné úpravy nebo opra-
vy elektrické soustavy prove-
dené bez přihlédnutí k technickým
charakteristikám soustavy mohou
způsobit provozní závady a vyvolat
nebezpečí požáru.
POZOR
Halogenová žárovky obsahu-
jí stlačený plyn, v případě
rozbití proto hrozí, že se střepy roz-
létnou.
POZOR
obr. 15
F0M0207m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 145

178BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍV NOUZITECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
ÚDRŽBA A PÉČE
UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se poškodí
a sníží se její kapacita a výkon při spouštění
motoru.
Baterie také snadněji zamrzne (někdy již
při −10°C). V případě odstavení vozidla na
delší dobu postupujte podle pokynů uve-
dených v části „Odstavení vozidla na del-
ší dobu“ v kapitole „Startování a jízda“.
Jestliže po koupi vozidla chcete instalovat
další příslušenství (alarm, atd.), která vy-
žadují trvalé napájení, či jiná zařízení, kte-
rá zatíží energetickou bilanci vozidla, ob-
raťte se na autorizované servisy Fiat, je-
jichž odborní pracovníci Vám doporučí
nejvhodnější zařízení z řady doplňků
Lineaccessori Fiat, vyhodnotí celkovou
spotřebu elektrické energie a zkontrolu-
jí, zda elektrická soustava vozidla snese po-
žadovanou zátěž či zda je naopak třeba
použít silnější baterii.
Některá zařízení totiž postupně vybíjejí ba-
terii, protože spotřebovávají elektrickou
energii i po vypnutí klíčku v zapalování (se
stojícím vozidlem a vypnutým motorem). UŽITEČNÉ RADY
K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie
a zachovali ji dlouho v provozuschopném
stavu:
❒
po zaparkování vozu zkontrolujte, zda
jsou dveře, okna i víka dobře zavřené,
aby nezůstala svítit stropní svítidla;
❒
zhasněte stropní svítidla: vozidlo je nic-
méně vybaveno systémem pro auto-
matické zhasnutí vnitřních světel;
❒
při vypnutém motoru nepoužívejte pří-
liš dlouho elektrické spotřebiče (např.
autorádio, výstražná světla, obrysová
světla, atd.);
❒
před jakýmkoli zásahem do elektrické
soustavy odpojte kabel od minusového
pólu baterie;
❒
dotáhněte na doraz svorky baterie. Nesprávnou instalací elektric-
kého a elektronického příslu-
šenství se může vozidlo vážně
poškodit . Jestliže po koupi vo-
zidla chcete instalovat další příslušenství
(zařízení proti zneužití vozidla, radio-
telefon, atd.), obraťte se na autorizo-
vané servisy Fiat , kde Vám poradí s vý-
běrem nejvhodnějších zařízení a zejmé-
na zda je třeba použít silnější baterii.
Baterie obsahují látky, které
jsou velmi nebezpečné pro ži-
votní prostředí. Doporučujeme
si baterii nechat vyměnit u au-
torizovaného servisu Fiat , který je vyba-
ven zařízeními pro zpracování odpadu
v souladu s ekologickými předpisy.Jestliže je nutno vozidlo od-
stavit na delší dobu ve velmi
chladném prostředí, baterii vyndejte
a přeneste ji do vyhřívaného prosto-
ru, jinak hrozí nebezpečí, že zamrzne.
POZOR
Při práci s baterií nebo v jejím
okolí si chraňte oči brýlemi.
POZOR
165-184 PUNTO POP 1ed CZ 15/10/13 15.00 Pagina 178

179
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍV NOUZITECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEÚDRŽBA A PÉČE
KOLA A PNEUMATIKYTlak v pneumatikách kontrolujte přibliž-
ně jednou za dva týdny a před každou
dlouhou cestou. Kontrolujte i tlak v pneu-
matice rezervního kola. Tlak je nutno kon-
trolovat u vychladlé pneumatiky.
Zvýšení tlaku v pneumatikách při provo-
zu vozidla je obvyklý jev. Správné hodno-
ty tlaku plnění pneumatik jsou uvedeny
v části „Kola“ v kapitole „Technické údaje“.
Nesprávným nahuštěním se pneumatiky
nadměrně opotřebovávajíobr. 10:
ASprávné nahuštění: rovnoměrné sjetí
běhounu.
BPodhuštění: nadměrné opotřebení
běhounu po stranách.
CPřehuštění: nadměrné opotřebení
běhounu uprostřed.
Jakmile je hloubka drážek běhounu menší
než 1,6 mm, je nutno pneumatiky vyměnit.
V každém případě postupujte podle plat-
ných předpisů v zemi provozování vozidla.
obr. 10
F0M0160m
UPOZORNĚNÍ❒
pokud možno, nebrzděte prudce, ne-
rozjíždějte se „za svištění pneumatik“,
nenarážejte prudce do obrubníků, vy-
hýbejte se výmolům či dalším překáž-
kám. Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou poškodit.
❒
pravidelně kontrolujte, zda nejsou pneu-
matiky na bocích naříznuté, nemají
vybouleniny či nerovnoměrně sjetý
běhoun. Je-li třeba, vyhledejte autorizo-
vaný servis Fiat;
❒
nejezděte s přetíženým vozidlem: ne-
bezpečí poškození kol a pneumatik;
❒
pokud píchnete pneumatiku, zastavte
bez prodlení vozidlo a vyměňte ji, aby
se nepoškodila pneumatika, ráfek,
zavěšení a řízení;
❒
pneumatika stárne, i když jezdíte s vo-
zidlem málo. Příznakem stárnutí jsou
praskliny v běhounu a v bocích pneu-
matiky. Jsou-li pneumatiky používané
bez výměny více než šest let, je nutno
je nechat odborně prohlédnout. Neza-
pomínejte kontrolovat se zvláštní péčí
i pneumatiku rezervního kola.
❒
při výměně používejte zásadně nové
pneumatiky od spolehlivého dodavatele.
❒
při výměně pneumatiky je vhodné
vyměnit i plnicí ventilek.
❒
pro rovnoměrné sjíždění předních
a zadních pneumatik je doporučujeme
každých 10 000 – 15 000 km prohodit,
ale vždy na téže straně vozidla, aby se
nezměnil směr otáčení.
Nezapomínejte, že i pneuma-
tiky nahuštěné na správný
tlak přispívají k lepší stabilitě vozidla
na vozovce .
POZOR
165-184 PUNTO POP 1ed CZ 15/10/13 15.00 Pagina 179

207
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČE
Centrální zamykání ........................... 60
Chladicí kapalina motoru (hladina)... 175
Code Card ........................................... 8Čelní airbagy ....................................... 103
Čerpání paliva....................................... 88
Čištění skel ........................................... 49Dálkové světlomety
– ovládání ........................................... 47
– světelná výstraha .......................... 47
– výměna žárovky ............................ 148
Dead lock (zámek)............................... 61
Dětská pojistka..................................... 62
Dětské sedačky
(vhodnost použití) ....................100-102
– Dětská sedačka
“Isofix Universale” ........................ 101
Digitální displej ..................................... 16
Displej a jeho funkce .......................... 24
Dotahovače ......................................... 94
Dveře .................................................... 60Emise CO
2
........................................ 203
EOBD (systém) ................................... 76
ESP (systém) ........................................ 73
Fiat CODE (systém) ........................ 6
Filtr pevných částic ............................. 90
Fix&Go automatic .............................. 140
Follow me home (zařízení) ............... 48Geometrie kol .................................. 194H
asicí přístroj ...................................... 59
Hladiny .................................................. 172
Hmotnosti ............................................ 197
Hydraulic Brake Assist ........................ 74
Identifikační údaje .............................. 186
Interiér .................................................. 184Kapalina do ostřikovačů
čelního/zadního okna........................ 176
Kapaliny a maziva ................................ 200
Karosérie
– kódy verzí ....................................... 188
– údržba ............................................. 182
Klíček s dálkovým ovládáním ............ 8
– Výměna baterie v klíčku s
dálkovým ovladačem .................... 9
– Výměna krytu dálkového
ovládání ........................................... 9
ABS ..................................................... 72
Alarm .................................................... 10
ASR ........................................................ 75
– zapnutí/vypnutí ............................... 75
Autorádio ............................................. 79Baterie
– dobití baterie ................................. 161
– kontrola stavu nabití .................... 177
– startování s pomocnou baterií.... 134
– výměna ............................................ 177
Bezpečná přeprava dětí ...................... 97
Bezpečnost ........................................... 91
Bezpečnostní pásy
– obecná upozornění ...................... 95
– omezovače zátěže ........................ 94
– použití ............................................. 92
– údržba ............................................. 96
Boční airbagy......................................... 106
Brzdová kapalina, hladina .................. 176
Brzdové světlo, třetí .......................... 151
Brzdy
– charakteristiky ............................... 191
– hladina kapaliny ............................. 176
R R
E E
J J
S S
T T
Ř Ř
Í Í
K K
207-210 PUNTO POP 1ed CZ 09/10/13 09.08 Pagina 207

210BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A PÉČE TECHNICKÉ ÚDAJE
PALUBNÍ DESKA
A OVLÁDAČE
REJSTŘÍK
Topení a ventilace ............................... 37
Trip computer ..................................... 30U
kazatel hladiny paliva ..................... 15
Ukazatel teploty chladicí kapaliny
motoru ............................................... 15
Uzávěr palivové nádrže ...................... 89
Ú
držba a péče .................................... 165
– Plán údržby .............................167-149
– Plánovaná údržba .......................... 166
– Pravidelné kontroly ....................... 171
– Používání vozidla v náročných
podmínkách..................................... 171
Úložný prostor .................................... 56
Vnouzi ................................................ 133
Ventilace kabiny ................................... 37
Víko motorového prostoru .............. 68
Víko palivové nádrže .......................... 89
Víko zavazadlového prostoru ........... 65
Vnější světla........................................... 47
Vnitřní výbava ...................................... 56
Volant (nastavení)................................. 35Vyjmutí zadní odkládací plochy ......... 67
Výkony .................................................. 195
Výměna kola)........................................ 135
Vysílačky a mobilní telefony .............. 87
Výstražná světla .................................. 53
Vývody vzduchu v kabině................... 38
Vzduchový filtr .................................... 177
Zadní okno, vyhřívání ............40-45-54
Zadní svítilna do mlhy
– ovládací tlačítko ............................ 52
– výměna žárovky ........................... 150
Zámek řízení......................................... 12
Zapalovač cigaret ................................ 58
Žárovka (výměna)
– typy žárovek .................................. 146
– základní pokyny ............................. 145
Zavěšení kol ......................................... 191
Zimní pneumatiky ............................... 194
Zpáteční světlo ................................... 150
Zpětná zrcátka
– vnější ............................................... 36
– vnitřní ............................................... 35
Zvedák .................................................. 137
Zvednutí vozidla .................................. 163 Svítilna, přední stropní
– ovládání ........................................... 51
– výměna žárovek ........................... 152
Symboly ................................................. 6
Systém ABS .......................................... 72
Systém ASR .......................................... 75
Systém EOBD ...................................... 76
Systém ESP ........................................... 73
Systém Fiat CODE ............................. 6
Systém Hill Holder ............................. 74
Systém S.B.R. ....................................... 93
Systém Start&Stop ............................. 79
Štítky
– identifikační údaje ......................... 186
– lak karosérie .................................. 187Tažení přívěsných vozidel ................. 116
– montáž tažného zařízení ............. 117
Tažení vozidla ....................................... 163
Technické údaje ................................... 185
Tlak v pneumatikách .......................... 194
Topení a ventilace ............................... 37Fiat Group Automobiles S.p.A. - Parts & Services - Technical Services - Service Engineering - Largo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)
Tiskovina č. 603.99.443CZ - 09/2013 - 1 vydání
207-210 PUNTO POP 1ed CZ 09/10/13 09.08 Pagina 210
