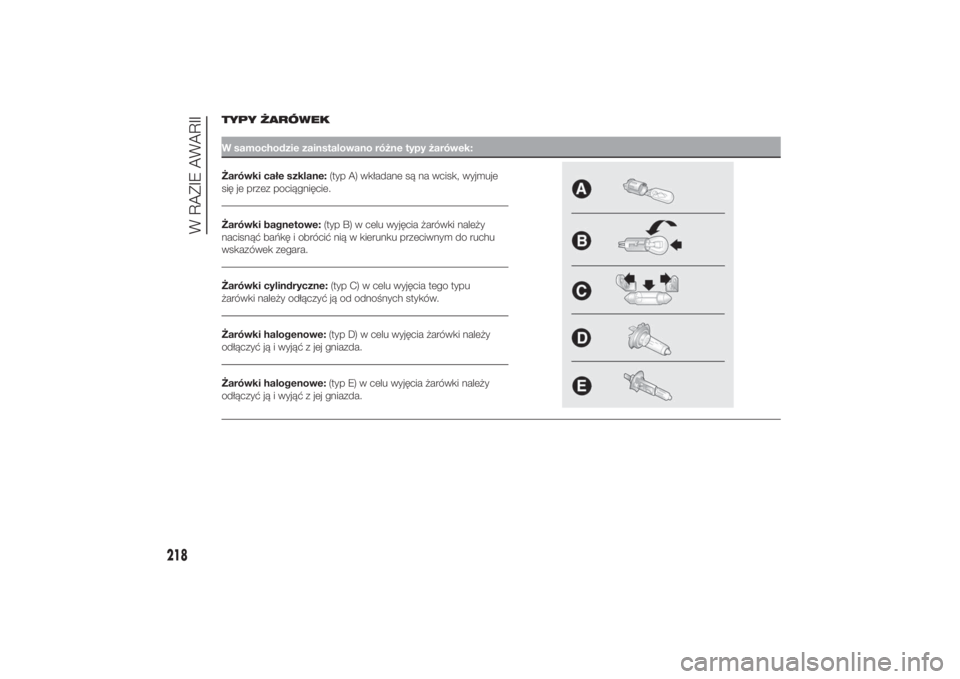

TYPY ŻARÓWEKW samochodzie zainstalowano różne typy żarówek:Żarówki całe szklane:(typ A) wkładane są na wcisk, wyjmuje
się je przez pociągnięcie.Żarówki bagnetowe:(typ B) w celu wyjęcia żarówki należy
nacisnąć bańkę i obrócić nią w kierunku przeciwnym do ruchu
wskazówek zegara.
Żarówki cylindryczne:(typ C) w celu wyjęcia tego typu
żarówki należy odłączyć ją od odnośnych styków.
Żarówki halogenowe:(typ D) w celu wyjęcia żarówki należy
odłączyć ją i wyjąć z jej gniazda.
Żarówki halogenowe:(typ E) w celu wyjęcia żarówki należy
odłączyć ją i wyjąć z jej gniazda.
218
W RAZIE AWARII
10-3-2014 11:33 Pagina 218

ŻarówkiŻarówki Rodzaj Moc Odn. rysunekŚwiatła drogowe H7 55W D
Światła mijania H7 55W D
Światła pozycyjne przednie/światła do jazdy
dziennejW21/5W - LED (#) - -
Przednie światła przeciwmgłowe(*) H11 55W -
Kierunkowskazy przednie WY21W 21W B
Kierunkowskazy boczneW16WF(**) / WY5W
(***)16W (**) / 5W (***) A
Kierunkowskazy tylne PY2IW 21W B
Światła pozycyjne boczne W5W 5W A
Światła pozycyjne tylne P21/5W 21/5W B
Światła pozycyjne tylne/Światła stop P21W 21W B
3. światło stop W5W 5W B
Światła cofania W16W 16W B
Tylne światła przeciwmgłowe W16W 16W B
Podświetlenie tablicy rejestracyjnej C5W 5W A
Przednia lampa sufitowa (z kloszem przechylnym) 12V10W 10W C(#) gdzie przewidziano, jako alternatywa do żarówki W21/5W
(*)dla wersji/rynków, gdzie przewidziano
(**)wersje XL i rekreacyjne
(***)wszystkie pozostałe wersje
219
10-3-2014 11:33 Pagina 219

Żarówki Rodzaj Moc Odn. rysunekTylna lampa sufitowa 12V10W 10W C
220
W RAZIE AWARII
10-3-2014 11:33 Pagina 220

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCHJeśli chodzi o typ żarówki i odnośną
moc, patrz poprzednia sekcja
„Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
W zespole optycznym przednim
znajdują się żarówki świateł
pozycyjnych i świateł DRL (gdzie nie
przewidziano rozwiązania typu LED),
mijania, drogowych i kierunkowskazów.
Wymiana żarówki powinna być
przeprowadzana na wymontowanym
reflektorze umieszczonym na stole
warsztatowym.
Aby wymontować reflektor, należy:
❒otworzyć pokrywę komory silnika,
wykonując procedurę opisaną w
sekcji „Komora silnika” rozdziału
„Poznawanie samochodu”;
❒odłączyć złącze elektryczne A rys.
198 reflektora;
❒odkręcić śruby B rys. 199 mocujące
reflektor do nadwozia, odłączyć
reflektor od jego gniazda, w części
dolnej, jak pokazano na rys. 199
i wyjąć reflektor, kładąc go następnie
na stole warsztatowym;❒postępować zgodnie z poniższym
opisem, aby wymienić odnośne
żarówki;
❒po dokonaniu wymiany zamontować
reflektor na miejscu, mocując go
śrubami mocującymi B rys. 199;
❒podłączyć złącze elektryczne A rys.
198 reflektora.
Rozmieszczenie żarówek w zespole
optycznym jest następujące rys. 200:A światła kierunkowskazów
B światła mijania
C światła drogowe
D światła pozycyjne/do jazdy dziennej
E światła pozycyjne/DRL typu LED (jako
alternatywa do D)
Aby wymienić żarówkę świateł
drogowych, należy wyjąć gumową
zaślepkę C rys. 201.
Aby wymienić żarówkę świateł mijania,
należy wyjąć gumową zaślepkę B
rys. 201.
Aby wymienić żarówkę
kierunkowskazów i świateł
pozycyjnych/DRL (gdy nie przewidziano
świateł typu LED), należy wyjąć
gumową zaślepkę A rys. 201.
198
F1A0337
199
F1A0338
200
F1A0313
221
10-3-2014 11:33 Pagina 221

Po wymianie należy zamocować
poprawnie zaślepki gumowe,
upewniając się, że są one prawidłowo
zablokowane.
ŚWIATŁA POZYCYJNE /
ŚWIATŁA DO JAZDY
DZIENNEJ (LED)
Są to światła typu diodowego (LED). W
celu dokonania ich wymiany należy
zwrócić się do ASO Fiata.
ŚWIATŁA POZYCYJNE /
ŚWIATŁA DO JAZDY
DZIENNEJ
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną A
rys. 201;
❒obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki B rys. 202;❒wyjąć żarówkę poprzez pociągnięcie i
wymienić ją;
❒wyjąć żarówkę, wciskając ją lekko i
obracając nią w lewo („złącze
bagnetowe”);
❒zamontować na miejsce oprawę
żarówki B, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒zamontować na miejsce pokrywę
ochronną A rys. 201.
ŚWIATŁA DROGOWE
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną C
rys. 201;
❒wyczepić oprawę żarówki A rys. 203
z zaczepów bocznych B i wyjąć ją;❒rozłączyć konektor elektryczny;
❒zamontować nową żarówkę,
wkładając występ metalowy w
oprawie żarówki w wycięcie
w reflektorze, a następnie dociskając,
aby umocować ją w zaczepach
bocznych;
❒podłączyć z powrotem złącze
elektryczne;
❒zamontować na miejsce pokrywę
ochronną C rys. 201.
ŚWIATŁA MIJANIA
Ze zwykłymi żarówkami
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną B
rys. 201;201
F1A0314
202
F1A0386
203
F1A0315
222
W RAZIE AWARII
10-3-2014 11:33 Pagina 222

❒wyczepić oprawę żarówki A rys. 204
z zaczepów bocznych B i wyjąć ją;
❒rozłączyć konektor elektryczny;
❒zamontować nową żarówkę,
wkładając występ metalowy w
oprawie żarówki w wycięcie
w reflektorze, a następnie dociskając,
aby umocować ją w zaczepach
bocznych;
❒podłączyć z powrotem złącze
elektryczne;
❒zamontować na miejsce pokrywę
ochronną B rys. 201.
KIERUNKOWSKAZY
W celu dokonania wymiany żarówki
należy:
❒zdjąć gumową pokrywę ochronną A
rys. 201;❒obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawą
żarówki B rys. 205;
❒wyjąć żarówkę poprzez pociągnięcie i
wymienić ją;
❒wyjąć żarówkę, wciskając ją lekko i
obracając nią w lewo („złącze
bagnetowe”);
❒zamontować na miejsce oprawę
żarówki B, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒zamontować na miejsce pokrywę
ochronną A rys. 201.Boczne
W celu dokonania wymiany żarówki
należy rys. 206:
❒przesunąć ręcznie lusterko, aby
uzyskać dostęp do dwóch śrub
mocujących A;
❒za pomocą śrubokręta krzyżakowego
z wyposażenia odkręcić śruby i wyjąć
lampę, uwalniając ją z zaczepów;
❒wykręcić, trzymając za bańkę i
wymienić żarówkę B, obracając nią w
kierunku przeciwnym do ruchu
wskazówek zegara.204
F1A0316
205
F1A0317
206
F1A0195
223
10-3-2014 11:33 Pagina 223

PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę świateł
przeciwmgłowych przednich, należy:
❒skręcić całkowicie kołem do
wewnątrz;
❒odkręcić śrubę A i zdjąć nakładkę B
rys. 207;
❒posłużyć się sprężyną C rys. 208 i
odłączyć konektor elektryczny D;
❒obrócić i wymontować oprawę
żarówki E;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i
wykonać procedurę odwrotną do
opisanej powyżej.ZESPOŁY OPTYCZNE
TYLNE
Rozmieszczenie żarówek w zespole
optycznym jest następujące rys. 209:
A światła stop/pozycyjne
B światło pozycyjne
C kierunkowskazy
D światła cofania
E tylne światła przeciwmgłoweW celu dokonania wymiany żarówki
należy rys. 210, rys. 211:
❒otworzyć drzwi tylne skrzydłowe
❒odkręcić 7 śrub A mocujących
plastikową pokrywę;
❒odkręcić dwie śruby mocujące B;
❒wysunąć zespół na zewnątrz i
odłączyć konektor elektryczny;207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
224
W RAZIE AWARII
10-3-2014 11:33 Pagina 224

❒odkręcić śruby C za pomocą
śrubokręta na wyposażeniu i wyjąć
oprawę żarówek;
❒wyjąć żarówkę do wymiany D, E, F,
wciskając ją lekko i obracając nią w
lewo (mocowanie „bagnetowe”), a
następnie wymienić; wyjąć żarówkę
G, H poprzez pociągnięcie na
zewnątrz;
❒zamontować oprawę żarówek i
wkręcić śruby C;❒podłączyć konektor elektryczny B,
ustawić prawidłowo zespół w
nadwoziu w samochodzie, a
następnie wkręcić śruby mocujące B;
❒zamontować na miejsce plastikową
pokrywę, mocując ją 7 śrubami
mocującymi A.W przypadku wersji
Kabina ze skrzynią i
Kabina:
Odkręcić cztery śruby H rys. 212 i
wymienić żarówki:
I żarówka światła przeciwmgłowego
L żarówka światła cofania
M żarówka światła pozycyjnego
N żarówka światła stop
O żarówka światła kierunkowskazu.211
F1A0320
212
F1A0200
