2014 FIAT DOBLO COMBI střecha

229
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Tlak v zahřátých pneumatikách musí být vyšší o +0,3 bar než předepsaná hodnota. Nahuštění na správnou hodnotu tlaku je nutno v každém
případě překontrolovat, až bude pneumatika studená.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
Pro jízdy rychlostí více než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.
Značení DODANÉ PNEUMATIKY
Střední zátěž Při plném zatížení
Přední Zadní Přední Zadní
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M
1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99/97T 2,7 2,7 2,7 2,8 Doblò 5 místné (M1)
3,3 Doblò Cargo
3,6 Doblò 7 místné (M
1)/
Doblò Combi (N1)/Doblò Cargo Maxi
VÝKONY
Maximální přípustné rychlosti po záběhu vozidla (km/h).
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
161172 (nízká střecha)158 (Euro 5) 164
179
167 (vysoká střecha) 156 (Euro 4)158 (90k nízká střecha)
153 (90k vysoká střecha)

232
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0230mobr. 199
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
ABCD E FGH
Verze2115 (●) /
Vysoká střecha4390 895 2755 740 2125 (❑) 1510 1832 1530
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) Verze Doblò
(❑) Verze Doblò Cargo

251
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

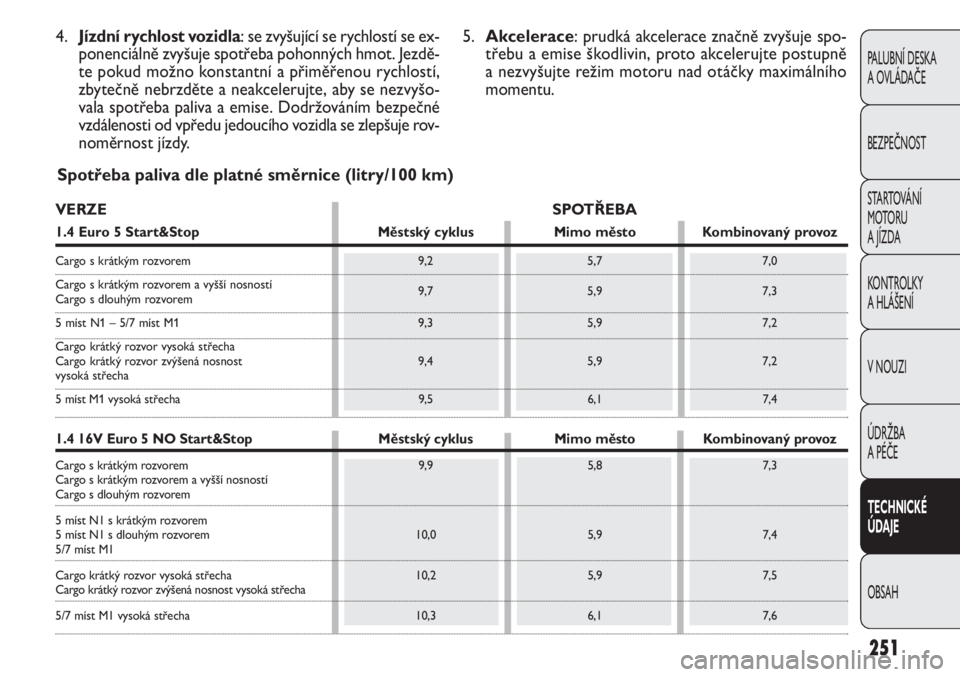

Spotřeba paliva dle platné směrnice (litry/100 km) 4.Jízdní rychlost vozidla: se zvyšující se rychlostí se ex-
ponenciálně zvyšuje spotřeba pohonných hmot. Jezdě-
te pokud možno konstantní a přiměřenou rychlostí,
zbytečně nebrzděte a neakcelerujte, aby se nezvyšo-
vala spotřeba paliva a emise. Dodržováním bezpečné
vzdálenosti od vpředu jedoucího vozidla se zlepšuje rov-
noměrnost jízdy.5.Akcelerace: prudká akcelerace značně zvyšuje spo-
třebu a emise škodlivin, proto akcelerujte postupně
a nezvyšujte režim motoru nad otáčky maximálního
momentu.
VERZE SPOTŘEBA
1.4 Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 9,2 5,7 7,0
Cargo s krátkým rozvorem a vyšší nosností
9,7 5,9 7,3
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 9,3 5,9 7,2
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost 9,4 5,9 7,2
vysoká střecha
5 míst M1 vysoká střecha 9,5 6,1 7,4
1.4 16V Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 9,9 5,8 7,3
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem
5 míst N1 s dlouhým rozvorem 10,0 5,9 7,4
5/7 míst M1
Cargo krátký rozvor vysoká střecha 10,2 5,9 7,5
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5/7 míst M1 vysoká střecha 10,3 6,1 7,6

252
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA
1.4 Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 9,8 5,7 7,2
Cargo s krátkým rozvorem a vyšší nosností
10,3 5,7 7,4
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 9,7 5,9 7,3
Cargo krátký rozvor vysoká střecha 10,3 5,6 7,3
5 míst M1 vysoká střecha 9,9 6,1 7,5
1.4 T-JET Euro 5 Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 9,5 5,9 7,2Cargo s dlouhým rozvorem
Cargo krátký rozvor vysoká střecha 9,5 6,4 7,5
Cargo Dlouhý rozvor Vysoká střecha 9,7 6,5 7,7
5 míst N1 9,5 5,9 7,2
5 míst N1 s dlouhým rozvorem 9,7 6,1 7,4
5 míst M1 9,5 5,9 7,2
7 míst M1
1.3 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 5,9 4,2 4,8
Cargo s krátkým rozvorem a vyšší nosností 5,9 4,2 4,8
Cargo s dlouhým rozvorem 6 4,3 4,9
5 míst N1 6 4,3 4,9

254
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA
1.6 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,1 4,6 5,2
Cargo s krátkým rozvorem a vyšší nosností
6,2 4,6 5,2
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 6,1 4,7 5,2
5 míst N1 s dlouhým rozvorem 6,3 4,8 5,4
5 a 7 míst M1 6,1 4,7 5,2
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha 6,3 5,1 5,5
5 míst M1 vysoká střecha 6,4 5,3 5,7
1.6 Multijet 105k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,7 4,7 5,4
Cargo s krátkým rozvorem a vyšší nosností 6,8 4,7 5,5
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 6,8 4,7 5,5
5 míst N1 s dlouhým rozvorem 6,9 4,9 5,6
5/7 míst M1 6,8 4,7 5,5
Cargo Dlouhý rozvor Vysoká střecha 7,1 5,4 6,0
Autocarro Dlouhý rozvor
Cargo krátký rozvor vysoká střecha 7,1 5,1 5,8
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5 míst M1 vysoká střecha 7,1 5,4 6,0
1.6 Multijet 90k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
5/7 míst M1 6,8 4,7 5,5
5 míst M1 vysoká střecha 7,1 5,3 6,0

255
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA
1.6 Multijet Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo 7 Q s krátkým rozvorem 6,6 4,7 5,4
Cargo 10 Q s krátkým/dlouhým rozvorem 6,7 4,7 5,4
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,8 5,1 5,7
1.6 Multijet Euro 4 Start&Stop s DPF Městský cyklus Mimo město Kombinovaný provoz
5 a 7 míst M1 6,1 4,7 5,2
5 míst M1 vysoká střecha 6,3 5,2 5,6
2.0 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým/dlouhým rozvorem 6,5 5,1 5,6
5 míst N1 / 5 a 7 míst M1 6,7 5,1 5,7
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,7 5,2 5,8
5 míst M1 vysoká střecha 6,8 5,5 6,0

256
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA
2.0 Multijet 135k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 7,2 5,1 5,9
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 7,3 5,1 5,9
5 míst N1 s dlouhým rozvorem
5/7 míst M1
Cargo Dlouhý rozvor Vysoká střecha 7,4 5,5 6,2
Autocarro Dlouhý rozvor
Cargo krátký rozvor vysoká střecha 7,3 5,2 6,0
Cargo krátký rozvor zvýšená nosnost vysoká střecha
Cargo krátký rozvor vysoká střecha 7,8 5,5 6,3
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5 míst M1 vysoká střecha 7,4 5,5 6,2
5 míst N1 Dlouhý rozvor Vysoká střecha 7,8 5,5 6,3

257
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
EMISE CO2
Jsou stanoveny analýzou zplodin naměřených během zkoušky a jsou vztaženy na hodnoty spotřeby prostřednictvím
uhlíkové bilance vyprodukovaných emisí. Hodnoty emisí CO2, uvedené v následující tabulce, platí pro průměrnou spotře-
bu naměřenou v kombinovaném jízdním cyklu.
Emise CO
2dle platné směrnice (g/km)
VERZEKombinovaný1.4 Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 163
Cargo s krátkým rozvorem a vyšší nosností
168
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 166
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha167
5 míst M1 vysoká střecha 171
Kombinovaný1.4 Euro 4 cyklus
Cargo s krátkým rozvorem 169
Cargo s krátkým rozvorem a vyšší nosností
174
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 172
Cargo krátký rozvor vysoká střecha 173
5 míst M1 vysoká střecha 177
Kombinovaný1.4 16V Euro 5 NO Start&Stop cyklu
Cargo s krátkým rozvorem 169
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem
5 míst N1 s dlouhým rozvorem 172
5/7 míst M1
Cargo krátký rozvor vysoká střecha 173
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5/7 míst M1 vysoká střecha 177
VERZEKombinovaný1.4 T-JET Euro 5 cyklus
Cargo s krátkým rozvorem 169
Cargo s dlouhým rozvorem
Cargo krátký rozvor vysoká střecha 175
Cargo Dlouhý rozvor Vysoká střecha 179
5 míst N1 169
5 míst N1 s dlouhým rozvorem 173
5 míst M1 169
7 míst M1
Kombinovaný1.3 Multijet 90k Euro 5 NO Start&Stop s DPFcyklu
Cargo s krátkým rozvorem 133
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
Autocarro Dlouhý rozvor 140
5 míst N1 s krátkým rozvorem 136
5 míst N1 s dlouhým rozvorem
Kombinovaný
1.3 Multijet Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 126
Cargo s krátkým rozvorem a vyšší nosností 126
Cargo s dlouhým rozvorem 129
5 míst N1 129
