2014 CITROEN JUMPER stop start

50
OVLÁDAČ STIERAČOV SKLA
Pomalé neprerušované stieranie: 2. poloha
smerom dole. Snímač dažďa, ktorý sa nachádza v
strednej hornej časti čelného skla,
ničím nezakrývajte.
Počas umývania vozidla vypnite zapaľovanie
a neutralizujte automatické stieranie.



Ostrekovač skla a ostrekovač
svetlometov

Zatlačte ovládač smerom k vám, ostrekovač
skla je sprevádzaný súčasným časovaným
pohybom stieračov.
Ostrekovač svetlometov je združený s
ostrekovačom skla. Do činnosti sa uvedie,
ak sú stretávacie svetlá rozsvietené.

Predný stierač skla

Stieranie je aktívne len vtedy, ak je kľúč v
spínacej skrinke v polohe MAR
.
Ovládač môže mať päť rôznych polôh:
Vypnutý stierač skla.
Prerušované stieranie:
1. poloha smerom dole.
Otočením prstenca v tejto polohe je možné
si zvoliť štyri rôzne rýchlosti:


- veľmi pomalé prerušované stieranie,

- pomalé prerušované stieranie,

- prerušované stieranie,

- rýchle prerušované stieranie.
Automatické stieranie so snímačom dažďa

Ak je ním vaše vozidlo vybavené, rýchlosť
stierania sa automaticky prispôsobí intenzite
zrážok.
Automatické stieranie: 1. poloha smerom
dole. Je potvrdené jedným pohybom
stieračov. Aktivuje sa po každom vypnutí
zapaľovania.
Otočením prstenca v tejto polohe je možné
zvýšiť citlivosť snímača dažďa.


Správne použitie

Pri mrazivom počasí skontrolujte, či nič
nebráni činnosti predných stieračov.
Kontrolu a odstránenie prípadnej námrazy
a nahromadeného snehu na spodnej
úrovni čelného skla a na stieračoch vám
zjednoduší stupienok, nachádzajúci sa na
plášti predného nárazníka.

V prípade potreby výmeny ramienok
stieračov si zvoľte rubriku 8 v časti
„Výmena ramienka stierača skla“.
Viac informácií o doplnení hladín
nájdete v rubrike 7 v časti "Hladiny". Rýchle neprerušované stieranie: 3. poloha
smerom dole.
Stieranie v jednotlivých cykloch, potiahnite
ovládač smerom k volantu.





S funkciou Stop & Start, keď je ovládač
stieračov predného skla aktivovaný v
polohe rýchleho stierania, nie je k dispozícii
režim STOP.

Ovládania pri volante

54

Vetranie

VETRANIE


ROZMRAZOVANIE A ODROSOVANIE

Manuálny režim
Nasmerujte ovládač na toto
nastavenie rozloženia vzduchu.
Rozmrazenie a
odrosenie čelného skla bude
rýchlejšie a efektívnejšie ak:
Rozmrazovanie zadného okna a spätných
zrkadiel
Môže byť v činnosti len pri
motore v chode, jedno zatlačenie
na toto tlačidlo aktivuje rýchle
odrosovanie-rozmrazovanie
zadného okna a spätných zrkadiel.
Táto funkcia sa z dôvodu obmedzenia
nadmernej spotreby energie sama vypne.
Jej
činnosť sa preruší pri vypnutí motora, ale opäť
sa obnoví pri následnom spustení motora.
Jedno zatlačenie na toto tlačidlo funkciu
vypne.


- zvýšite prietok vzduchu,

- dočasne premiestnite ovládač
z polohy vstupu vzduchu z
exteriéru do polohy recirkulácie
vzduchu.
Návrat do polohy vstupu vzduchu
z exteriéru umožní obnovenie
vzduchu v interiéri vozidla.
Čelné sklo a bočné okná
Výstupy vzduchu, nachádzajúce sa na
spodnej úrovni čelného skla a bočné
vetracie otvory pre bočné okná umožňujú
efektívnejšiu činnosť rozmrazovania a
odrosovania. Dbajte na to, aby ste tieto
výstupy vzduchu nezablokovali.
Peľový filter umožňuje nepretržité a vysoko
účinné filtrovanie prachu.
Recirkulácia vzduchu (aktivovať ju môže
vodič alebo spolujazdec) umožňuje izolovať
interiér vozidla od vonkajšieho prostredia.
Avšak použitie tejto funkcie musí byť
dočasné a odporúča sa uprednostniť jazdu s
ovládačom nastaveným v polohe otvoreného
vstupu vzduchu z exteriéru.




S funkciou Stop & Start, keď je
odhmlievanie zadného skla aktivované,
nie je k dispozícii režim STOP.

5
BEZPEČNOS
Ť



Bezpečnostné pásy
BEZPEČNOSTNÉ PÁSY
PÁSY V KABÍNE
Miesto vodiča je vybavené pyrotechnickými
napínačmi a obmedzovačmi silového účinku.
Predná lavica je vybavená dvoma
bezpečnostnými pásmi.
Pokiaľ inštalujete lavicu ako následné
vybavenie, musí byť bezpodmienečne
vybavená bezpečnstnými pásmi.
PÁSY NA ZADNÝCH MIESTACH

Sedadlá / lavice sú vybavené pásmi s tromi
upevňovacími bodmi a navijakmi.
Stredné miesto je vybavené vodidlom a
navijakom pásu, ktoré prislúchajú operadlu. Nastavenie výšky
Uchopte ovládač s vodidlom pásu a posuňte
celok na strane sedadla vodiča a na strane
sedadla bočného spolujazdca.
Pás, priliehajúci strednému sedadlu, nie je
výškovo nastaviteľný.

Zapnutie

Rovnomerným pohybom potiahnite
popruh popred vás a skontrolujte, či nie je
prekrútený.
Zapnite sponu do uzáveru.
Skontrolujte správne zapnutie pásu
a správnu činnosť automatického
blokovacieho zariadenia tak, že za popruh
rýchlo potiahnete.


Odopnutie

Zatlačte na "červené" tlačidlo uzáveru, pás
sa automaticky zvinie, ale odporúča sa
sprevádzať jeho pohyb rukou.

Z bezpečnostných dôvodov sa nesmú
tieto manipulácie vykonávať za jazdy.
Kontrolka nezapnutého pásu vodiča

Ak si vodič pás nezapol, pri
naštartovaní vozidla sa rozsvieti
táto kontrolka.
PREDĹŽENÁ KABÍNA

Všetky zadné miesta sú vybavené
bezpečnostným pásom s navijakom a tromi
kotviacimi bodmi.
Bezpečnostný pás používajte na pripútanie
len jednej osoby na jednom mieste.





V prípade odopnutia pásu vodiča nie
je možná aktivácia režimu ŠTART
systému Stop & Start. Opätovné uvedenie
motora do chodu je možné len pomocou
kľúča.

14
1
7
KONTROLY
Kontroly
KONTROLY Vzduchový filter a interiérový filter

Zanesený interiérový filter môže znížiť
výkonnosť klimatizačného systému a
spôsobiť neželané pachy. Prehliadnite si
servisnú knižku vášho vozidla, v ktorej je
uvedený interval výmeny týchto prvkov.
V závislosti od okolitého životného
prostredia (prašné prostredie...) a použitia
vášho vozidla (jazda po meste...) ich
v prípade potreby vymieňajte dvakrát
častejšie, rubrika 7 časť „Pod kapotou“.
Manuálna rýchlostná prevodovka

Nechajte si skontrolovať hladinu náplne v
súlade s plánom údržby výrobcu.
Pre vykonanie kontroly základných
úrovní hladín a kontroly niektorých
prvkov, v súlade s plánom údržby výrobcu,
sa obráťte na strany zodpovedajúce motoru
vášho vozidla v servisnej príručke.
Používajte výhradne výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Pre optimalizáciu činnosti takých dôležitých
orgánov ako brzdový systém, CITROËN
vyberá a navrhuje len špecifické výrobky.
Z dôvodu prípadného poškodenia
elektrických zariadení je prísne zakázané
umývať motorovú časť prúdom vody pod
vysokým tlakom.
Parkovacia brzda
Príliš dlhá dráha páky parkovacej brzdy
alebo strata jej účinnosti sú dôvodom
pre jej nastavenie aj medzi pravidelnými
kontrolami.
Nechajte si systém prekontrolovať v sieti
CITROËN. Vypustenie vody z naftovéhofiltra

Ak sa rozsvieti kontrolka,
odstráňte vodu z filtra alebo ju
pravidelne odstraňujte pri každej
výmene motorového oleja.
Vodu vypustíte tak, že odskrutkujete
vypúšťaciu skrutku alebo snímaciu sondu
vody v nafte, nachádzajúcu sa na spodnej
časti fi ltra. Pokračujte až po úplné vypustenie
vody. Následne zaskrutkujte vypúšťaciu
skrutku alebo snímaciu sondu vody.
Motory HDi využívajú moderné technológie.
Všetky zásahy musia byť vykonané
odborníkmi so špecifickou kvalifikáciou,
ktorú vám zaručuje sieť CITROËN.
Batéria

Pred začatím zimného obdobia si nechajte
batériu skontrolovať v sieti CITROËN.


Brzdové doštičky

Ich opotrebenie závisí od štýlu jazdy,
obzvlášť v prípade vozidiel, ktoré sa
používajú v mestskom cykle alebo na
krátke vzdialenosti. V takýchto prípadoch je
teda potrebné kontrolovať ich opotrebenie
častejšie, aj medzi kontrolami vozidla.
Okrem prípadu unikania kvapaliny z okruhu
signalizuje pokles hladiny brzdovej kvapaliny
opotrebovanie brzdových doštičiek.


Stav opotrebovania brzdovýchkotúčov / bubnov

Všetky potrebné informácie, týkajúce sa
kontroly stavu opotrebovania brzdových
kotúčov / bubnov, získate v sieti CITROËN.
Olejový filter

Vymieňajte pravidelne v súlade s plánom
údržby výrobcu.





Prítomnosť tohto štítku, najmä pri funkcii Stop &
Start, indikuje používanie olovenej 12 V batérie,
ktorá je založená na osobitnej technológii,
vyznačuje sa osobitnými charakteristikami a
v prípade potreby výmeny alebo odpojenia
si vyžaduje výlučne zásah servisnej siete
CITROËN alebo kvalifi kovaného servisu.

144


Palivo


Minimálna hladina paliva

Ak je dosiahnutá hladina E
(Empty) palivovej nádrže,
rozsvieti sa táto kontrolka. V
tomto okamihu vám ostáva
približne 50 km autonómie
, v závislosti
od jazdných podmienok, motora a profilu
vozovky. Aby ste sa vyhli poruche v
dôsledku úplného vyčerpania paliva,
urýchlene doplňte hladinu paliva. Čerpanie pohonných látok sa vykonáva pri
vypnutom motore.


- Otvorte kryt palivovej nádrže.

- Jednou rukou podržte uzáver.

- Druhou rukou vsuňte kľúč a následne
ním otočte v smere hodinových ručičiek.

- Odstráňte uzáver palivovej nádrže a
zaveste ho na úchytku nachádzajúcu sa
na vnútornej strane krytu.
Na vnútornej strane krytu je nalepená
etiketa, na ktorej je uvedený vhodný typ
paliva pre vaše vozidlo.
Po kompletnom doplnení nádrže ukončite
čerpanie paliva po 3. vypnutí pištole.
Ďalšie násilné čerpanie by mohlo spôsobiť
neželané poruchy.
Objem palivovej nádrže je približne 90
litrov.


- Po doplnení hladiny paliva uzamknite
uzáver a zatvorte kryt nádrže.

NEUTRALIZÁCIA PALIVOVÉHO
OKRUHU
V prípade prudkého nárazu sa automaticky
preruší prívod pohonných látok do motora a
elektrické napájanie vozidla.
ČERPANIE POHONNÝCH LÁTOK

V predaji sú palivové nádrže s rôznymi
objemami, 60 a 125 litrov. Skontrolujte, či v okolí vozidla nie je cítiť
pach paliva alebo či palivo neuniká.
Prívod paliva obnovíte, ak zatlačíte na:


- prvé tlačidlo, ktoré sa nachádza pod
príručnou skrinkou.



- druhé tlačidlo, ktoré sa nachádza v
priestore batérie pod podlahou na strane
vodiča.


Pri nízkych teplotách
V horských a/alebo chladných oblastiach
sa odporúča používať palivo typu "zimné
obdobie", ktoré je prispôsobené nízkym
teplotám prípadne teplotám pod bodom
mrazu.





S aktívnou funkciou Stop & Start,
nikdy nedopĺňajte palivo, keď je motor
v režime STOP; bezpodmienečne prerušte
kontakt s kľúčom.

14
7
RÝCHLA POMO
C
8





Prítomnosť tejto nálepky, zvlášť
pri funkcii Stop & Start, signalizuje
použitie 12 V olovenej batérie so špecifickou
technológiou a charakteristikou, ktorá si
vyžaduje, v prípade odpojenia alebo výmeny
zásah výhradne v sieti CITROËN alebo v
kvalifikovanom servise.
Nedodržanie týchto odporúčaní môže
vyvolať riziko predčasného opotrebovania
batérie.

Po montáži batérie v sieti CITROËN
alebo v kvalifikovanom servise bude
funkcia Stop & Start aktívna až po dlhšom
neprerušovanom odstavení vozidla, ktorého
doba závisí od klimatických podmienok a
stavu nabitia batérie (až okolo 8 hodín).

Neodpájajte batériu pri jej dobíjaní.

17
5


Miesto vodiča
10
LOKALIZÁCI
A
MIESTO VODIČA


Združené prístroje, displeje, počítadlá 30
Kontrolky, svetelné kontrolky 31-37
Ukazovatele, odmerka 38-39
Ovládanie osvetlenia 47
Automatické rozsvietenie svetiel 48 Sprievodné osvetlenie 48 Parkovacie svetlá 49

Otváranie kapoty 137
Poistky 157-160
Režim, konfi gur·cia vozidla 79-82 Programovateľný doplnkový ohrev 62-64 Prídavné kúrenia, klimatizácia vzadu 60-61 Pneumatické pruženie 86 Stop & Start 43-45 Nastavenie výšky svetlometov 49 Reostat osvetlenia 39 Nastavenie času 81


Predné / zadné stierače skla 50 Ostrekovač skla / svetlometov 50
Palubný počítač - REŽIM 79-82


Štartér, stýkač 41
Štartovanie na svahu 42,ý


Regulátor rýchlosti 51-53
Stály obmedzovač rýchlosti 118
Volant, nastavenie hĺbky 40 Zvuková výstraha 115 Miesto vodiča 8

Ovládanie otvárania okien, spätné zrkadlá 77-78
Uzamykanie nakladacieho priestoru 29

2
2
2
4
24

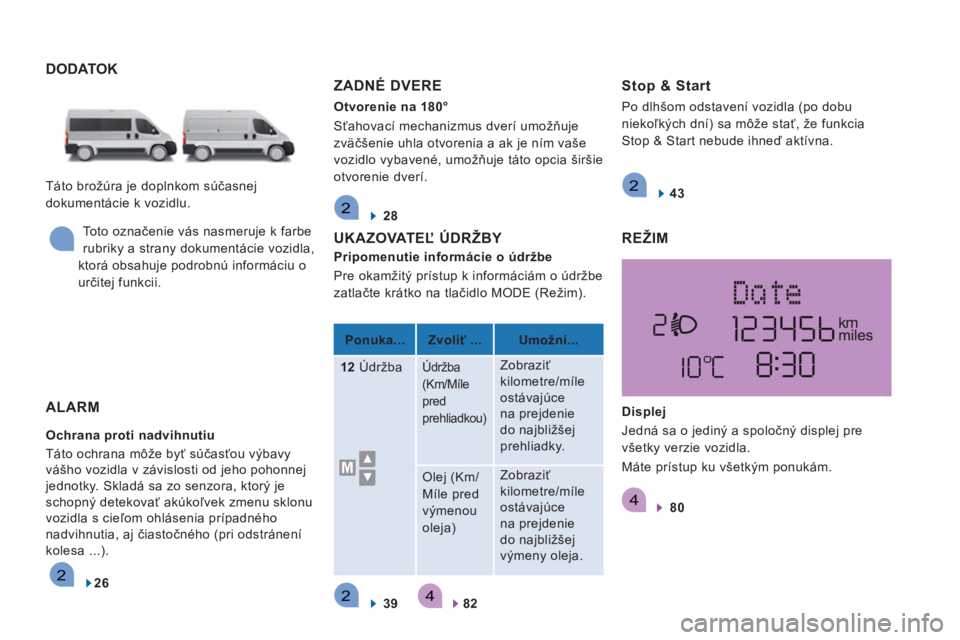

DODATOK

Ponuka...
Zvoliť
...
Umožní...

12
Údržba

Údržba
(Km/Míle
pred
prehliadkou) Zobraziť
kilometre/míle
ostávajúce
na prejdenie
do najbližšej
prehliadky.
Olej (Km/
Míle pred
výmenou
oleja) Zobraziť
kilometre/míle
ostávajúce
na prejdenie
do najbližšej
výmeny oleja.
ALARM

Ochrana proti nadvihnutiu
Táto ochrana môže byť súčasťou výbavy
vášho vozidla v závislosti od jeho pohonnej
jednotky. Skladá sa zo senzora, ktorý je
schopný detekovať akúkoľvek zmenu sklonu
vozidla s cieľom ohlásenia prípadného
nadvihnutia, aj čiastočného (pri odstránení
kolesa ...).

26



ZADNÉ DVERE


Otvorenie na 180°
Sťahovací mechanizmus dverí umožňuje
zväčšenie uhla otvorenia a ak je ním vaše
vozidlo vybavené, umožňuje táto opcia širšie
otvorenie dverí.

28



UKAZOVATEĽ ÚDRŽBY


Pripomenutie informácie o údržbe
Pre okamžitý prístup k informáciám o údržbe
zatlačte krátko na tlačidlo MODE (Režim).
Stop & Start


Po dlhšom odstavení vozidla (po dobu
niekoľkých dní) sa môže stať, že funkcia
Stop & Start nebude ihneď aktívna.

43

REŽIM


Displej
Jedná sa o jediný a spoločný displej pre
všetky verzie vozidla.
Máte prístup ku všetkým ponukám.

80


39
82

Táto brožúra je doplnkom súčasnej
dokumentácie k vozidlu.
Toto označenie vás nasmeruje k farbe
rubriky a strany dokumentácie vozidla,
ktorá obsahuje podrobnú informáciu o
určitej funkcii.
