2014 CITROEN JUMPER MULTISPACE display

9


Inne i bilen
SNABBGUIDE
1



FÖRARPLATS


1.
Reglage för belysning och blinkers.

2.
Instrumenttavla med display.

3.
Reglage för vindrutetorkare,
vindrutespolare, färddator.

4.
Växelspak.

5.
Tändning.

6.
Reglage till bilradion.

7.
Förarens krockkudde, signalhorn.

8.
Inställning av ratten i höjd- och
djupled.

9.
Inställning av strålkastarhöjden.

10.
Reglage för farthållaren och
fartbegränsaren.

11 .
12-volts tillbehörsuttag (max.
120 W), typ cigarettändare.

12.
Askkopp.

13.
Handskfack, AUX-uttag, reglage
för urkoppling av passagerarens
krockkudde.

14.
"Grip control".

28
Förarplats
INSTRUMENTTAVLA



1.
Vägmätare (kilometer / miles).

2.
Display.

3.
Bränslenivå, kylvätskans temperatur.

4.
Varvräknare.

5.
Reostat för instrumentbelysning.

6.
Nollställning av trippmätare /
serviceindikator.


Display på instrumenttavlan



- Fartbegränsare / farthållare.

- Körd sträcka (km/miles).

- Serviceindikator, indikering av
motoroljenivå, vägmätare (kilometer /
miles).

- Närvaro av vatten i bränslefiltret.

- Förvärmning dieselmotor.

- Indikator för byte till högre växelläge.



Kontrollampa och reglage på
förvaringsfacket under taket


- Kontrollampa för bortkoppling av
passagerarens krockkudde.

- Reglage för eluppvärmt förar- /
passagerarsäte (version med
2 framsäten).

- Reglage för aktivering / bortkoppling av
ventilationen bak.


FÖRARPLATS

29


Förarplats

KLAR
FÖ
R STAR
T
2

INSTÄLLNING AV TIDEN


- vrid mot höger för att öka timmarna (håll
knappen tryckt mot höger för snabb
frambläddring),

- vrid mot vänster: 24H eller 12H visas,

- vrid mot höger för att välja 24H eller 12H,

- vrid mot vänster för att avsluta
tidsinställningen.
Efter cirka 30 sekunder utan att någonting
sker återgår displayen till den vanliga
skärmbilden.


Mittkonsol med skärm

Mittkonsol utan skärm


För att ställa in tiden som visas på
skärmen, följ anvisningarna som ges
under rubriken 9 i avsnittet "Ställa in
datum och tid".
Instrumenttavla utan skärm

För att ställa in tiden på klockan
som finns på instrumenttavlan
använder du den vänstra knappen
på instrumenttavlan och utför
sedan följande.


- vrid mot vänster: minuterna blinkar,

- vrid mot höger för att öka minuterna
(håll knappen tryckt mot höger för snabb
frambläddring),

- vrid mot vänster: timmarna blinkar, Sekvensen visning / tid bestäms
av modellen (versionen). Tillträde
till Datum är aktivt endast då
modellversionen föreslår ett
datum skrivet med bokstäver.

Förarplats
KONTROLLAMPOR

Vid varje start tänds en serie kontrollampor och utför en automatisk kontroll. De släcks sedan genast. Med motorn i gång: kontrollampan
blir en varning om den förblir tänd eller om den blinkar. Denna första varning kan åtföljas av en ljudsignal och ett meddelande som visas i
displayen.
Ta hänsyn till dessa varningar.

Kontrollampa
indikering
betyder
Lösning - åtgärd

STOP tänd tillsammans
med en annan
kontrollampa
och åtföljs av ett
meddelande på
skärmen. större fel föknippade
med kontrollamporna
"Bromsvätskenivå",
"Motoroljetryck och temperatur",
"Kylvätsketemperatur",
"Elektronisk bromskraftsfördelare",
"Servostyrning",
"Däcktrycksvarnare".
Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta en CITROËN -verkstad eller
en annan kvalificerad verkstad .


Parkeringsbroms /
bromsvätskenivå /
REF

tänd en åtdragen eller dåligt lossad
broms. Lossa bromsen, kontrollampan släcks.
tänd otillräcklig vätskenivå. Fyll på med en vätska som har rekommenderas av CITROËN.
förblir tänd trots en
korrekt nivå och
förknippad med
kontrollampan för
ABS-systemet. en funktionsstörning i den
elektroniska bromsfördelaren.
Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta en CITROËN- verkstad eller
en annan kvalificerad verkstad .

Motoroljans
tryck och
temperatur tänd under
vägen. otillräckligt tryck eller hög
temperatur. Parkera, slå ifrån tändningen och låt motorn svalna.
Kontrollera nivån visuellt. Rubrik 6, avsnitt "Nivåer".
förblir tänd trots
en korrekt nivå. ett större fel. Uppsök en CITROËN-verkstad eller en annan
kvalificerad verkstad.

31


Förarplats

KLAR
FÖ
R STAR
T
2


Kontrollampa
indikering
betyder
Lösning - åtgärd

Kylvätskans
temperatur och
nivå tänd med visaren
i rött fält. en onormal temperaturstegring. Parkera, slå ifrån tändningen och låt motorn svalna.
Kontrollera nivån visuellt.
blinkar. en låg kylvätskenivå. Rubrik 6, avsnittet "Nivåer". Kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.

Service tänd tillfälligt. smärre fel eller varningar Visa varningsloggen på displayen eller skärmen.
Se rubrik 9, avsnittet "Färddator" och sedan
"Varningslogg".
Beroende på hur allvarligt felet är, kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad. förblir tänd. större fel.

Ett
säkerhetsbälte
inte fastspänt,
rad 1 tänd och blinkar
sedan. föraren eller en
frampassagerare har inte spänt
fast sitt säkerhetsbälte. Dra i remmen och för in låstungan i låset.
åtföljd av en
ljudsignal och
förblir tänd bilen kör, med förarens eller en
frampassagerares bälte inte
fastspänt. Kontrollera fastspänningen genom att dra i bältet.
Rubrik 4, avsnitt "Säkerhetsbälte".
Föraren bör se till att alla passagerare är fastspända och
använder sina säkerhetsbälten rätt.

35


Förarplats

KLAR
FÖ
R STAR
T
2


Displayen
indikering
betyder
Lösning - åtgärd

Farthållare tänd farthållaren vald. Manuellt val. Rubrik 3, avsnitt "Reglage vid ratten".

Fartbegränsare tänd fartbegränsaren vald. Manuellt val. Rubrik 3, avsnitt "Reglage vid ratten".

Indikator för
växelbyte tänd. en rekommendation som är
oberoende av konfigurationen
och trafiktätheten. För att minska bränsleförbrukningen ska du med en
manuell växellåda lägga i en högre växel.
Föraren tar själv ansvar för att följa denna anvisning
eller ej.

Förvärmning
diesel tänd klimatförhållandena kräver
förvärmning. Vänta tills kontrollampan släcks, innan du manövrerar
startmotorn.

Partikelfiltret tänd. ett fel i partikelfiltret (mängden
av tillsatsämne, risk för
igensättning, ...). Låt kontrollera filtret av CITROËN eller en kvalificerad
verkstad.
Rubrik 6, avsnitt "Kontroller".

Vatten i
bränslefiltret tänd och
åtföljd av ett
meddelande på
skärmen. vatten i bränslefiltret. Töm ut vattnet ur filtret så snart som möjligt på en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Rubrik 6, avsnitt "Kontroller".

Nyckelsymbol
för underhåll tänd tidpunkten för ett servicebesök
är inne. Se listan över kontroller i serviceboken. Gör ditt
servicebesök på en CITROËN-verkstad eller en annan
kvalificerad verkstad.

Tid tänd.
en tidsinställning. Använd den vänstra knappen på instrumenttavlan.
Rubrik 2, i början av avsnittet "Förarplatsen".

37


Förarplats

KLAR
FÖ
R STAR
T
2

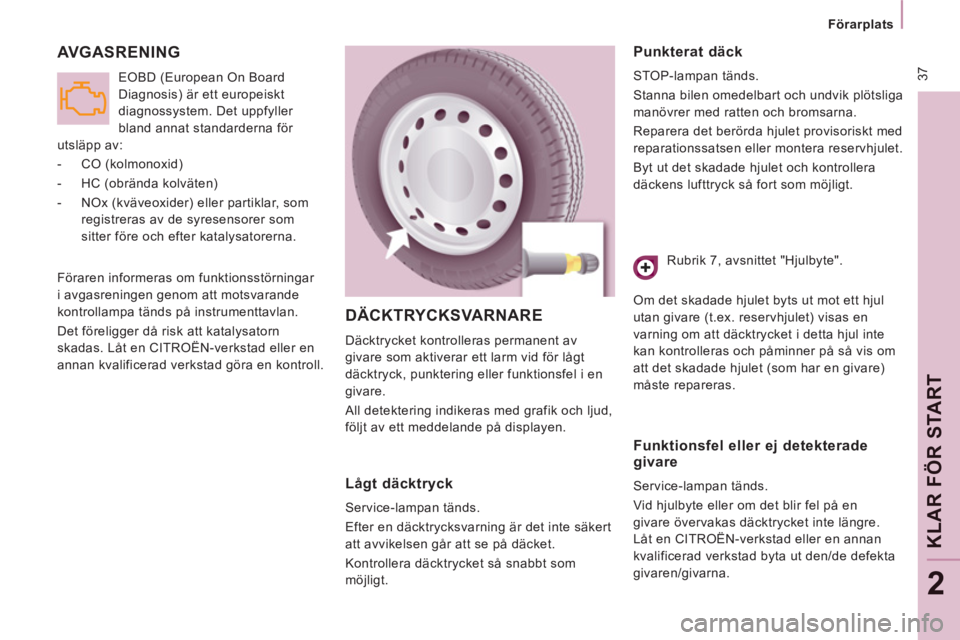

AVGASRENING

Föraren informeras om funktionsstörningar
i avgasreningen genom att motsvarande
kontrollampa tänds på instrumenttavlan.
Det föreligger då risk att katalysatorn
skadas. Låt en CITROËN-verkstad eller en
annan kvalificerad verkstad göra en kontroll. EOBD (European On Board
Diagnosis) är ett europeiskt
diagnossystem. Det uppfyller
bland annat standarderna för
utsläpp av:


- CO (kolmonoxid)

- HC (obrända kolväten)

- NOx (kväveoxider) eller partiklar, som
registreras av de syresensorer som
sitter före och efter katalysatorerna.
DÄCKTRYCKSVARNARE

Däcktrycket kontrolleras permanent av
givare som aktiverar ett larm vid för lågt
däcktryck, punktering eller funktionsfel i en
givare.
All detektering indikeras med grafik och ljud,
följt av ett meddelande på displayen.

Lågt däcktryck

Service-lampan tänds.
Efter en däcktrycksvarning är det inte säkert
att avvikelsen går att se på däcket.
Kontrollera däcktrycket så snabbt som
möjligt.


Punkterat däck

STOP-lampan tänds.
Stanna bilen omedelbart och undvik plötsliga
manövrer med ratten och bromsarna.
Reparera det berörda hjulet provisoriskt med
reparationssatsen eller montera reservhjulet.
Byt ut det skadade hjulet och kontrollera
däckens lufttryck så fort som möjligt.

Funktionsfel eller ej detekterade
givare
Service-lampan tänds.
Vid hjulbyte eller om det blir fel på en
givare övervakas däcktrycket inte längre.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad byta ut den/de defekta
givaren/givarna. Rubrik 7, avsnittet "Hjulbyte".
Om det skadade hjulet byts ut mot ett hjul
utan givare (t.ex. reservhjulet) visas en
varning om att däcktrycket i detta hjul inte
kan kontrolleras och påminner på så vis om
att det skadade hjulet (som har en givare)
måste repareras.

38
Förarplats
Servicetidpunkterna beräknas från den
senaste nollställningen av indikatorn.
Den bestäms av två parametrar:


- den körda sträckan,

- den tid som förflutit sedan senaste
service. Några sekunder efter påslagning av
tändningen visas oljenivån och därefter
återgår vägmätaren till sin normala funktion
och visar vägmätaren och trippmätaren.

Under 1 000 km återstår till nästa service
Vid varje påslagning av tändningen blinkar
nyckelsymbolen under några sekunder och
den återstående körsträckan visas:
Några sekunder efter påslagning av
tändningen visas oljenivån och därefter
återgår vägmätaren till sin normala funktion
och nyckelsymbolen förblir tänd. Den
upplyser dig om att du bör tänka på nästa
service. Den resterande körsträckan kan
vägas mot tidsfaktorn, beroende på
användarens körvanor.
Över 1 000 km återstår till nästa service

Exempel:
4 800 km återstår före nästa
service. Vid påslagning av tändningen och
under några sekunder visar displayen:
SERVICEINDIKATOR
Den anpassar intervallerna för olika
servicearbeten beroende på användningen
av bilen.

Funktion
Så fort tändningen slås på och under
några sekunder tänds nyckelsymbolen och
vägmätaren anger tid för nästa service
(i form av ett avrundat värde).

Rätt användning

Systemet befriar dig inte från skyldigheten
att regelbundet låta kontrollera däckens
lufttryck (inklusive reservhjulets), för att vara
säker på att bilens dynamiska egenskaper
förblir optimala och för att undvika att
däcken slits i förtid, i synnerhet vid körning
med tung last och hög fart.
De föreskrivna däcktrycken bidrar till att
sänka bilens bränsleförbrukning.
Systemet kan tillfälligt störas av
radiosändningar med närliggande
frekvenser. Alla däckbyten på hjul som är utrustade
med detta system måste utföras på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Om du vid ett däckbyte monterar
ett hjul som inte detekteras av bilen
(t.ex. vinterdäck) bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
ominitialisera systemet.

Däcktrycksvarnaren är ett hjälpmedel
och innebär inte att förarens eget ansvar
minskar eller att han/hon kan vara mindre
uppmärksam.
