2014 CITROEN JUMPER dashboard

137
7
ONDERHOU
D
Binnenzijde
Deze handeling mag alleen worden
uitgevoerd als de auto stilstaat en het
bestuurdersportier geopend is.
Trek aan de hendel aan de zijkant van het
dashboard.

Buitenzijde

Duw de veiligheidshaak aan de bovenzijde van
de grille naar rechts en til de motorkap op.
Sluiten

Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot
vallen.

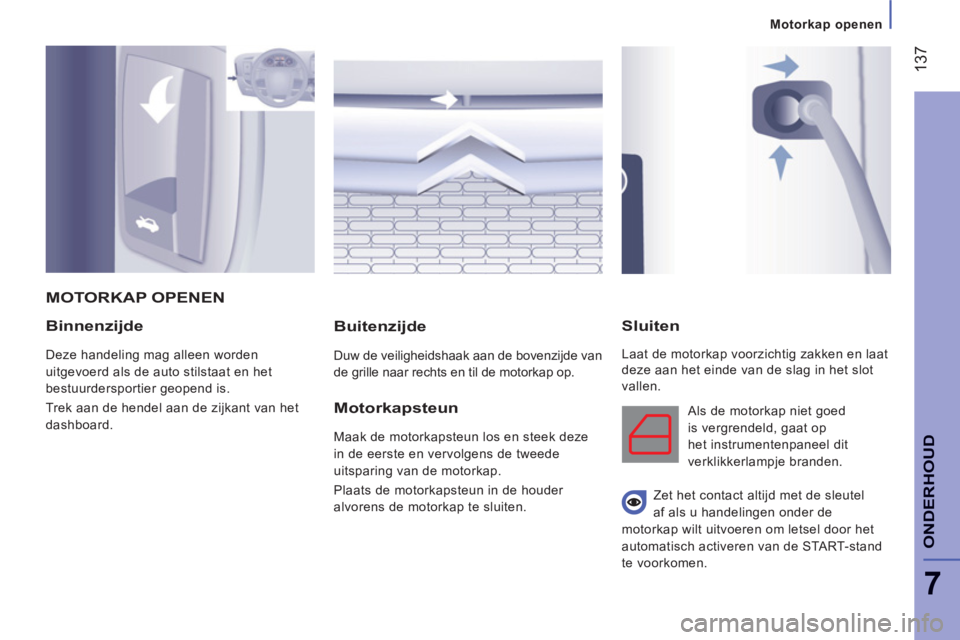

MOTORKAP OPENEN

Motorkapsteun

Maak de motorkapsteun los en steek deze
in de eerste en vervolgens de tweede
uitsparing van de motorkap.
Plaats de motorkapsteun in de houder
alvorens de motorkap te sluiten. Als de motorkap niet goed
is vergrendeld, gaat op
het instrumentenpaneel dit
verklikkerlampje branden.





Zet het contact altijd met de sleutel
af als u handelingen onder de
motorkap wilt uitvoeren om letsel door het
automatisch activeren van de START-stand
te voorkomen.

Motorkap openen

144



Brandstof




Te laag brandstofniveau

Als het brandstofniveau E
(Empty)
is bereikt, gaat dit verklikkerlampje
branden. U kunt afhankelijk
van de rijomstandigheden, de
motoruitvoering en het profi el van de weg
nog ongeveer 50 km met de resterende
hoeveelheid brandstof rijden. Tank bij de
eerstvolgende gelegenheid om een lege
brandstoftank te voorkomen. Het tanken dient met afgezette motor
te
geschieden.


- Open de brandstofvulklep.

- Houd de tankdop met één hand vast.

- Steek met de andere hand de sleutel in
het slot en draai deze naar links.

- Trek de tankdop uit de vulopening en
bevestig deze aan de haak aan de
binnenzijde van de vulklep.
Op een label aan de binnenzijde van de
brandstofvulklep staat de voorgeschreven
soort brandstof aangegeven.
Laat het vulpistool bij het aftanken van de
auto nooit meer dan 3 keer automatisch
uitspringen. Indien dit wel gebeurt kunnen er
storingen optreden.
De inhoud van de brandstoftank bedraagt
ca. 90 liter.


- Vergrendel na het tanken de vuldop en
sluit de vulklep.

ONDERBREKING
BRANDSTOFTOEVOER
Bij een zware aanrijding worden de
brandstoftoevoer en de elektrische voeding
van de auto automatisch onderbroken.
BRANDSTOF TANKEN

Er zijn ook brandstoftanks leverbaar
met een inhoud van 60 en 125 liter. Controleer buiten de auto of u geen brandstof
ruikt en of er geen brandstofl ekkage is.
Herstel de brandstoftoevoer als volgt:


- druk eerst op de knop onder het
dashboardkastje.



- druk vervolgens op de knop in het
accucompartiment onder de vloer bij de
bestuurderszitplaats.


Bij lage temperaturen
In bergachtige en/of koude gebieden wordt
aanbevolen zogenaamde "winter" brandstof
te tanken die speciaal geschikt is voor (zeer)
lage temperaturen.





Tank nooit als de motor door het
Stop & Start-systeem is afgezet; zet in
dat geval altijd het contact af met de sleutel.

151
SNEL WEER OP WE
G
8
Wiel verwisselen

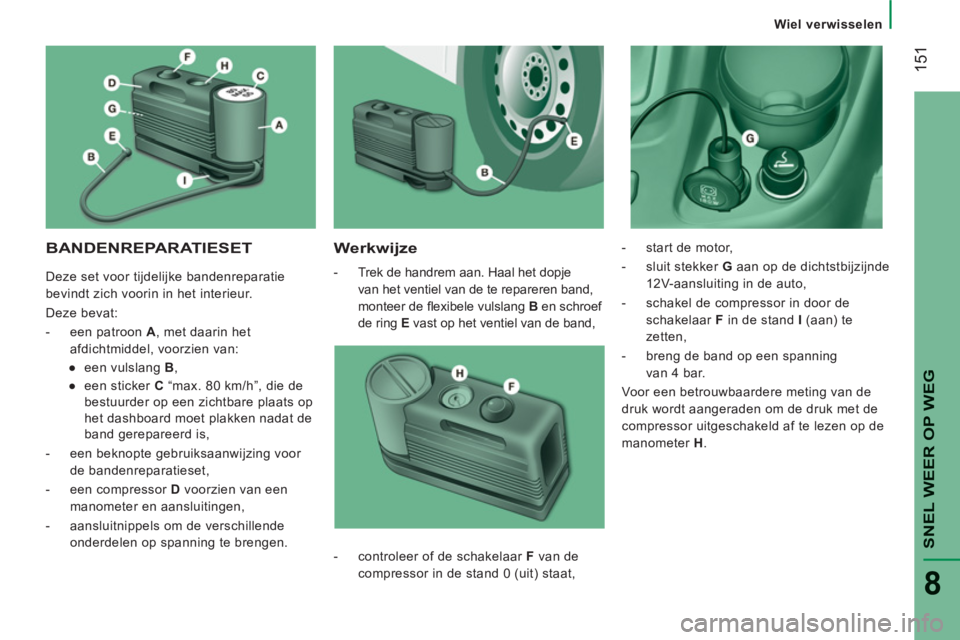

BANDENREPARATIESET
Werkwijze



- Trek de handrem aan. Haal het dopje
van het ventiel van de te repareren band,
monteer de fl exibele vulslang B
en schroef
de ring E
vast op het ventiel van de band,
- start de motor,

- sluit stekker G
aan op de dichtstbijzijnde
12V-aansluiting in de auto,

- schakel de compressor in door de
schakelaar F
in de stand I
(aan) te
zetten,

- breng de band op een spanning
van 4 bar.
Voor een betrouwbaardere meting van de
druk wordt aangeraden om de druk met de
compressor uitgeschakeld af te lezen op de
manometer H
.

- controleer of de schakelaar F
van de
compressor in de stand 0 (uit) staat, Deze set voor tijdelijke bandenreparatie
bevindt zich voorin in het interieur.
Deze bevat:


- een patroon A
, met daarin het
afdichtmiddel, voorzien van:


●
een vulslang B
,

●
een sticker C
“max. 80 km/h”, die de
bestuurder op een zichtbare plaats op
het dashboard moet plakken nadat de
band gerepareerd is,

- een beknopte gebruiksaanwijzing voor
de bandenreparatieset,

- een compressor D
voorzien van een
manometer en aansluitingen,

- aansluitnippels om de verschillende
onderdelen op spanning te brengen.

157
SNEL WEER OP WE
G
8


Zekering vervangen
De drie zekeringkasten bevinden zich in het
dashboard aan bestuurderszijde, in de stijl
aan passagierszijde en in de motorruimte.
De weergegeven zekeringen betreffen
alleen de zekeringen die door de gebruiker
kunnen worden vervangen. Raadpleeg voor
alle overige werkzaamheden het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Vervangen van een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen. De nummers
van de zekeringen zijn aangegeven op de
zekeringkast.
Vervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.

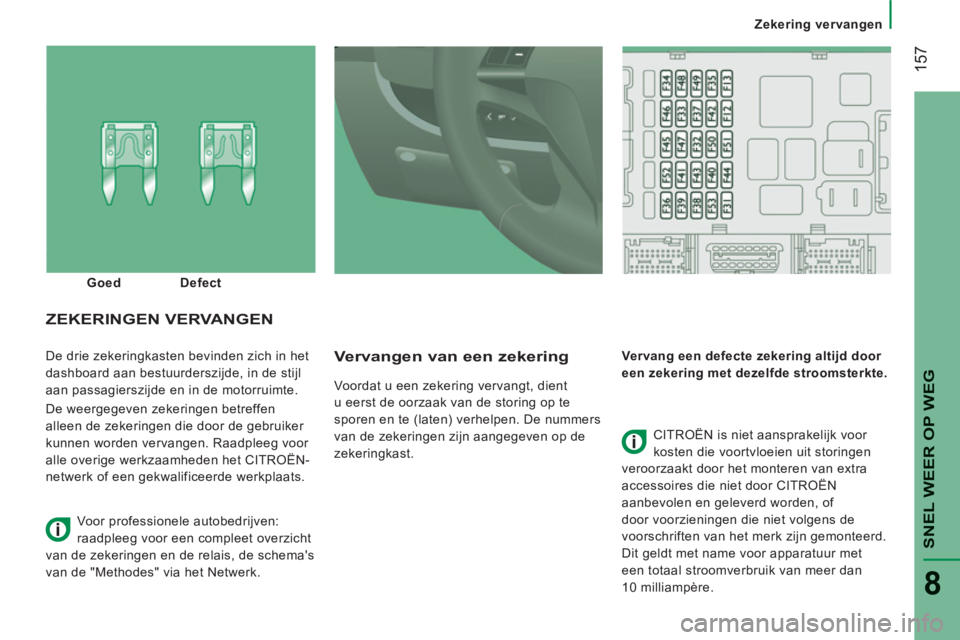

ZEKERINGEN VERVANGEN

CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren van extra
accessoires die niet door CITROËN
aanbevolen en geleverd worden, of
door voorzieningen die niet volgens de
voorschriften van het merk zijn gemonteerd.
Dit geldt met name voor apparatuur met
een totaal stroomverbruik van meer dan
10 milliampère.
Goed
Defect
Voor professionele autobedrijven:
raadpleeg voor een compleet overzicht
van de zekeringen en de relais, de schema's
van de "Methodes" via het Netwerk.

158


Zekering vervangen


ZEKERINGEN DASHBOARD (BESTUURDERSZIJDE)

- Verwijder de schroeven en kantel de zekeringkast omlaag om bij de zekeringen te komen.


Zekering


A (Ampère)


Functie



12


7,5
Dimlicht rechts


13


7,5
Dimlicht links


31


7,5
Voeding relais


32


10
Interieurverlichting


33


15
12V-aansluiting achter


34


-
Niet gebruikt


35


7,5
Achteruitrijlichten - Sensor water in brandstof


36


15
Bediening centrale vergrendeling - Accu


37


7,5
Remlichtschakelaar - Derde remlicht - Instrumentenpaneel


38


10
Voeding relais


39


10
Autoradio - Diagnoseaansluiting - Sirene alarm - Bediening programmeerbare standkachel - Bediening
airconditioning - Tachograaf - Accu


40


15
Achterruitverwarming (links) - Spiegelverwarming bestuurderszijde


41


15
Achterruitverwarming (rechts) - Spiegelverwarming passagierszijde


42


7,5
Elektronische eenheid en sensor ABS - Sensor ASR - Sensor ESP - Remlichtschakelaar


43


30
Motor ruitenwissers vóór


44


20
Aansteker - 12V-aansluiting


45


7,5
Bediening portieren


46


-
Niet gebruikt


47


20
Motor ruitbediening bestuurderszijde


48


20
Motor ruitbediening passagierszijde


49


7,5
Autoradio - Schakelaars cockpit - Ruitbediening bestuurderszijde


50


7,5
Elektronische eenheid airbags en gordelspanners


51


7,5
Tachograaf - Snelheidsregelaar - Bediening airconditioning


52



7,5
Optionele voeding relais


53


7,5
Instrumentenpaneel - Mistachterlicht

17
5
Cockpit
10
WEGWIJZE
R
COCKPIT

Instrumentenpaneel,displays, tellers 30
Verklikkerlampjes 31-37
Meters 38-39
Lichtschakelaar 47
Automatische verlichting 48 Follow me home-verlichting 48 Parkeerlichten 49

Motorkap openen 137
Zekeringen 157-160
Mode, confi guratie van de auto 79-82 Programmeerbare standkachel 62-64 Extra verwarming, airconditioningachter 60-61 Luchtvering 86 Stop & Start-systeem 43-45 Koplampverstelling 49 Dimmer dashboardverlichting 39 Tijd instellen 81


Ruitenwissers voor/achter 50
Ruiten-/koplampsproeiers 50
Boordcomputer - MODE 79-82


Starten, contactslot 41
Hill Holder 42


Snelheidsregelaar 51-53
Vaste snelheidsbegrenzer 118
Stuurwiel in diepte verstellen 40 Claxon 115 Cockpit 8


Ruitbediening, spiegels 77-78
Ve rgrendeling laadruimte 29

17
6
Cockpit


Centrale vergrendeling 29
Ontdooien, ontwasemen 54


Autoradio, CD/MP3 89-97
Bluetooth handsfree systeem 97-113


Tachograaf 88
Achteruitrijcamera 84-85


Verwarming, ventilatie 56-59


●
airconditioning A/C,

●
handbediende airconditioning,

●
automatische airconditioning metcentrale regeling,

●
luchtrecirculatie.


Indeling cabine 71-74


●
aansteker,

●
dashboardkastje (gekoeld),

●
opbergvak boven voorruit,

●
verplaatsbare asbak,

●
plafonniers,

●
12V-aansluiting,

●
schrijftafel,

●
opbergvak.





Versnellingsbak 40
Parkeerhulp 83


Verklikkerlampje alarm 26
ASR, ESP 116-117
Intelligent Traction Control 117 Mistlampen voor, mistachterlicht 47
Alarmknipperlichten 114
