2014 CITROEN DS3 stop start

73Komfor

















Automatski klima-uređaj Sistem klima-uređaja funkcioniše kad i motor, osim u režimu STOP u okviru Stop & Start.


Automatski rad


1. Automatski program "komfor"
Pritisnite dugme "AUTO".Simbol "AUTO"
se prikazuje.
Preporučujemo vam korišćenje ovogmoda ; on automatski podešava sledeće funkcije : temperaturu u kabini, dotok
vazduha, raspodelu i ulaz vazduha u zavisnosti
od vrednosti udobnosti koju ste odabrali.
Ovaj sistem je predviđen da radi bez obzira nagodišnje doba, sa zatvorenim prozorima.
Radi vaše udobnosti između dva pokretanja vozila, podešavanja sememorišu. Kada je motor hladan, da bi se izbeglo previše snažna raspodela hladnogvazduha, dotok vazduha će svoj maksimum dostizati postepeno.
2. Podešavanje temperature
Ispisana vrednost odgovara nivou komfora, a ne temperaturi u stepenima Celzijusa ili
Fahrenhajta.

Ulazeći u vozilo, ako je u unutrašnjosti vozila previše hladno ili toplo, nepotrebno je da menjate vrednost prikazanu na ekranu da biste brže dostigli željenu udobnost. Sistem automatski kompenzuje, na najbrži mogući način, razliku u temperaturi.
Menjate ovu vrednost pritiskom na
dugmiće "
"
i "  ". Podešavanje "blizu vrednosti 21
omogućava
postizanje najveće udobnosti. Ipak, u zavisnosti od vaših potreba, uobičajeno
podešavanje je između 18 i 24.


3. Automatski program
"vidljivost"
U nekim slučajevima za brzo
odmagljivanje ili odmrzavanje
vetrobrana i bočnih stakala (vlaga,
brojni putnici, led...), automatski
program komfor može da bude nedovoljan.
Izaberite program automatske vidljivosti.
Lampica dugmeta 3 se pali.
Sistem automatski upravlja protokom, dotokom
i raspodelom vazduha na nabolji način prema
vetrobranskom i bočnim staklima. On isključuje
ponovno kruženje vazduha u kabini. On
deaktivira recirkulaciju vazduha 5. Da biste isključili sistem pritisnite ponovo
dugme 3ili"AUTO"
, lampica dugmeta se gasi i
prikazuje se "AUTO".
Sa Stop & Star t, ako je uključenoodmagljivanje, režim STOP nijedostupan.

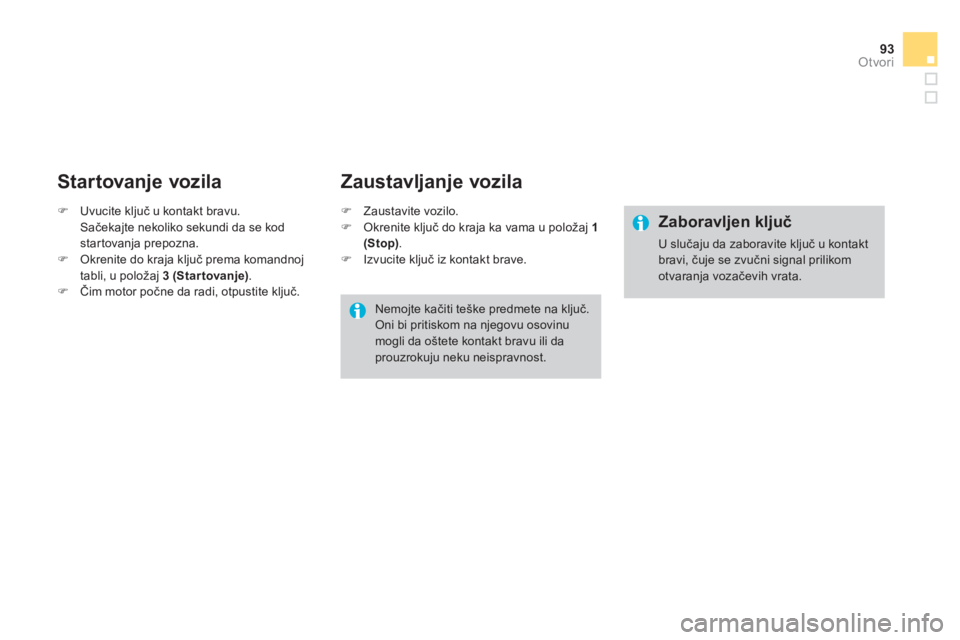

93Otvori

Startovanje vozila
)Uvucite ključ u kontakt bravu.
Sačekajte nekoliko sekundi da se kodstartovanja prepozna.)Okrenite do kraja ključ prema komandnoj
tabli, u položaj 3 (Startovanje).)Čim motor počne da radi, otpustite ključ.
)
Zaustavite vozilo. )
Okrenite ključ do kraja ka vama u položaj 1(Stop) .)
Izvucite ključ iz kontakt brave.
Zaustavljanje vozila
Nemojte kačiti te

Stop & Start Sa funkcijom Stop & Star t motor se stavlja u stanje mirovanja - režim STOP - tokom faza zastoja u saobraćaju (crveno svetlo, gužve, ostalo...). Motor seautomatski pokreće - režim START - čim poželite da krenete. Pokretanje se obavlja trenutno, brzo i tiho.
Savršeno prilagođen gradskoj vožnji, sistem Stop & Start omogućava smanjenje potrošnje goriva, emisije zagađivača i nivoa buke pri stajanju.
Funkcionisanje
Prelaz motora u režim STOP
Radi vaše udobnosti, pri parkiranju,režim STOP nije dostupan na nekoliko sekundi nakon prelaska na vožnju unazad.Režim STOP ne menja funkcionalnostvozila, poput recimo kočenja, ser vo upravljača...
Nikada nemojte da punite gorivo kadje motor u režimu STOP ; obaveznokontakt prekinite ključem. Si
gnalna lampica "ECO"
se pali na instrument tabli, a motor se stavlja načekanje :
-
sa ručnim menjačem
, pri brzini manjoj od
20 km/h, kada prebacite ručicu menjača uler brzinu, i kada pustite pedalu kvačila.
- sa ručnim pilotiranim menjačom sa 5 ili
6 brzina,pri brzini manjoj od 8 km/h, kada
pritisnete pedalu kočnice ili pomerite ručicumenjača u položaj N.

Merač vremena prikuplja trajanja
u modu
STOP u toku putovanja.On se vraća na nulu pri svakom
davanju kontakta ključem. Režim
STOP se ne aktivira kada :


- su vozačeva vrata otvorena,

-
je sigurnosni pojas vozača otkopčan,

- brzina nije prešla 10 km/h od zadnjeg pokretanja ključem,

- to zahteva odr

Provere
Akumulator 12 VFilter za vazduh i filter za kabinu
Filter za uljeFilter za čestice
(dizel gorivo)
Osim u slučaju suprotnih indikacija, kontrolišite ove elemente, u skladu sa ser visne i garantne knjižice i u zavisnosti od motora.
U suprotnom, izvršite provere u ser visno
j mreži CITROËN ili u stručnom servisu.

Akumulator
je bez održavanja.
Ipak, proveravajte čistoću izategnutost klema, posebno uletnjem i zimskom periodu.Po
gledajte u ser visne i garantne
knjižice da biste znali kada treba menjati ove elemente.
Promenite
filter prilikom svake promene motornog ulja.
Pogledajte u ser visne i garantne
knjižice da biste znali kada treba
menjati ovaj element. Prisustvo ove nalepnice, posebno sa tim Stop &
Start, pokazuje korišćenje olovnog akumulatora
od 12 V specifične tehnologije i karakteristika,
koje traže, u slučaju zamene ili isključivanja,
isključivu intervenciju ovlašćenog servisaCITROËN ili stručnog servisa.
Početak zasićenja filtera
sa česticama je naznačenpovremenim paljenjem ove lampice, praćeno i porukom na višenamenskom ekranu.
Čim se steknu uslovi za kretanje, regenerišitefilter vozeći pri brzini od najmanje 60 km/h sve
dok se lampica ne isključi.
Ako lampica ostane uključena, radi se o nedostatku aditiva ; pogledajte odeljak "Nivoaditiva u dizelu".
Na novom vozilu, pr ve operacijeregenerisanja filtera sa česticama mogu dovesti do pojave mirisapaljevine koji je uobičajen.
Kad se vozilo du

225
Praktične informacije


Tabela za osigurače
Osigurač br.JačinaFunkcije
F120 A
Napajanje računara motora, relej za komandu grupe motor-ventilatora, glavni relej za kontrolu multifunkcionalnogmotora, pumpa ubrizgavanja (Dizel).
F
215 A Sirena.
F
310 A Pranje prednjih i zadnjih stakala.
F420 A Dnevna svetla.
F5
15 A Grejač goriva (Dizel), pumpa za dodavanje aditiva (Dizel), protokomer vazduha (Dizel), elektroventil EGR (Dizel),
blow-by grejač i elektroventili (VTi).
F
610 A Računar ABS/ESP, sekundarni kontaktor stop svetla.
F
710 A Električni ser vo - upravljač, automatski menjač.
F8
25 A Komanda za starter.
F
910 A Komutacijsko kućište za zaštitu (Dizel).
F10 30 A
Gre
jač goriva (Dizel), blow-by grejač (Dizel), pumpa za gorivo (VTi), brizgaljke i bobine za paljenje (benzin).
F1140 A Ventilator klima uređaja.

*
Za Belgiju i Rusiju. **
Za Brazil. ***

Masa prikolice sa nezavisnim sistemom kočenja može da bude, u granicama MTRA, povećana onoliko koliko se smanji MTAC vučnog vozila ; pažnja, vuča uz pomoć malo opterećenog vučnog vozila može loše uticati na njegovo ponašanje na putu.
.../S : model e-VTi opremljen sa Stop & Start.
Naznačene vrednosti MTR A i vučnog opterećenja važe za maksimalnu nadmorsku visinu od 1000 metara ; pomenuto vučno opterećenje mora biti smanjeno za 10 % na svakih dodatnih 1000 metara nadmorske visine.
U slučaju vučnog vozila, zabranjeno je prelaziti brzinu od 100 km/h (poštujte zakon koji je na snazi u vašoj zemlji).
Visoke spoljne temperature mogu prouzrokovati pad per formansi vozila, radi zaštite motora ; kada je spoljna temperatura viša od 37 °C, ograničite
vučnu masu.
MASE I VUČNA OPTEREĆENJA (u kg)
Benzinski motoriVTi 82e-VTi 82VTi 95VTi 120THP 155THP 150 *THP 160

**
MenjačiRučniRučnipilotiraniRučni pilotiraniRučniAutomatskiRučni
Tipovi varijante verzije : SA...HMZ0HMZ0/PS8FR08FP05FS05FS95FV85FN8*5FM8**



- Masa praznog vozila
975
980 1 079 1 075
1 089 1 090


- Masa vozila spremno
g za vožnju
1 050

1 0551 1541 150

1 164
1 165



- Maksimalno tehnički dozvol
jeno opterećenje(MTAC)
1 4961 523
1 558
1 554 1 587 1 590



- Ukupna dozvol
jena masa u vožnji (MTRA)
na nagibu 12%
2 296

2 323

2 458

2 454
2 487 2 490



-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTRA) na nagibu 12% 800
800
900
900
900900



- Prikolica sa nezavisnim sistemom kočenja *** (sa prenosom opterećenja u granicama MTRA)
1 100
1 1001 1501 150

1 150

1 150



- Prikolica bez nezavisno
g sistema kočenja 520
520
570
570
570570



- Preporučena težina na osovini
4
6
46
46

46

46

46

MODELI :MOTORI I MENJAČI
Tipovi varijante verzije :SA...8HR48HP4/PS9HPK/S9HP8/PS9HD8/S9HR8/S
DIZEL MOTORIHDi 70FAPe-HDi 70 FAPe-HDi 90 FAPe-HDi 115 FAP

Zapremina (cm3)1 398
1 560 1 560
Prečnik x hod
(mm)73,7 x 82 75 x 88,3 75 x 88,3
Maks. sna
ga : norma CEE (kW)
* 50
68
84
Režim maks. sna
ge (o/min)
4 000
4 0003 600


Maksimalni obrtni momenat : standard CEE (Nm) 160
230 270
Režim maksimalno
g obrtnog momenta (o/min)
2 000
1 7501 750
Gorivo
DizelDizel Dizel
K
atalizator Da

Da

Da

Filter za čestice
(FA P) Da

Da

Da

MENJAČI
Ručni (5 stepena prenosa)

Ručni pilotirani (5 stepena prenosa)
Ručni (5 stepena prenosa)

Ručni pilotirani (6 stepena prenosa)

Ručni (6 stepena prenosa)
KAPACITET ULJA (u litrima)

Motor (sa zamenom filtera )
3,75 3,75 3,75
.../S
:model e-HDi opremljen Stop & Start.
* Maksimalna snaga odgovara odgovarajućoj vrednosti sklopa motora, u skladu sa uslovima koji su definisani evropskom uredbom (direktiva 1999/99/CE).

343Abecedni sadržaj
S R
Radio.............................................291, 292,317Raspršivač parfema........................................77Redovne provere...................................194, 195Redovni servisi................................................24Redovno održavanje .......................................24Referenca boje..............................................252Regeneracija filtera za čestice..................... 194Regulator brzine............................................180Reinicijalizacija daljinskog upravljača............94Reostat osvetljenja..........................................46Rezervni točak..............................................205Rezervoar tečnosti za pranje stakala...........192Rezervoar za gorivo..............................102,104Rizične zone (ažuriranje) ..............................270Rukohvati ..................................................81,82
Sat (podešavanja)...............................54,57, 61Saveti za upotrebu ........................................237Serijski broj vozila .........................................252Signal upozorenja .................................146, 147Sigurnosni pojasevi.......................136,151,153Sijalice (zamena)............................213, 217-219Sinhronizacija daljinskog upravljača..............94Sirena............................................................147Sistemi ABS I REF........................................148Sistemi ASR i ESP........................................149Sistem provetravanja ..........................66,67,70Sistem za navigaciju.....................................266Sistem za pomoć pri kočenju........................148Sistem za pomoć pri naglom kočenju ...........149
Štitnik za sunce............................................. 123
Š
Skidanje podne obloge.................................125Skidanje točka...............................................208Spoljni retrovizori............................................86Startovanje vozila............................92,164,169Stop & Start .......50, 73, 102,174,187, 194, 228Stop svetla ............................................217, 218Streaming audio Bluetooth ...................298,325Sužena nalivna lula.......................................104Svetla pozadi.................................................217Svetla registarske tablice......................217, 218Svetla upozorenja.................................146, 147Svetla za čitanje kar te..........................118, 220Svetla za kretanje unazad ....................217, 218Svetla za maglu pozadi .................................110Svetlosni pokazivači ...........................32,36,37
Ulaz vazduha..................................................73Unutrašnje osvetljenje..................118, 119,220Unutrašnji retrovizor........................................r87Uređaj protiv krađe .........................................92Uređenje pr tljažnika ......................................126Uređenje unutrašnjeg prostora .............122,123USB Box ........................................................124USB Čitač..............................................124, 320U
