Kontroll under kjøring
Dette instrumentbordet fremstår som et 12-tommers panoramadisplay i HD.
Displayet kan personliggjøres. Avhengig av valgt visningfunksjon, kan visse informasjoner skjules.
Se avsnittet "Personliggjøring av instrumentbordet".
Instrumentbord type 2
1.
Turteller (x 1000 o/min eller rpm) ("DIALS"-
modus).
2.
Girskifteindikator, gir velgerens posisjon og
innkoblet girtrinn på styrt manuell girkasse
eller automatisk girkasse.
3.
Digital girskifteindikator (km/t eller mph).
4.
Anbefalinger fra cruisekontroll eller
hastighetsbegrenser.
A.
Vsining av kjørerekkevidde med AdBlue-
tilsetningen og SCR-systemet.
Informasjon om vedlikehold.
Nullstilling av valgt funksjon
(vedlikeholdsindikator eller tripteller).
Betjeningstast
Instrumenter og display
5.
Drivstoffmåler.
6.
Kilometerteller (km eller miles).
7.
Tripteller (km eller miles).
8.
Visning av anbefalinger for klimaanlegget.
9.
Visning av informasjon om nåværende
media eller telefonen.
10.
Visning av informasjon om navigasjonssystemet.
11.
Utvendig temperatur (den blå lampen
tennes ved risiko for isbelegg).
Page 425 of 456
1
1
Kontroll under kjøring

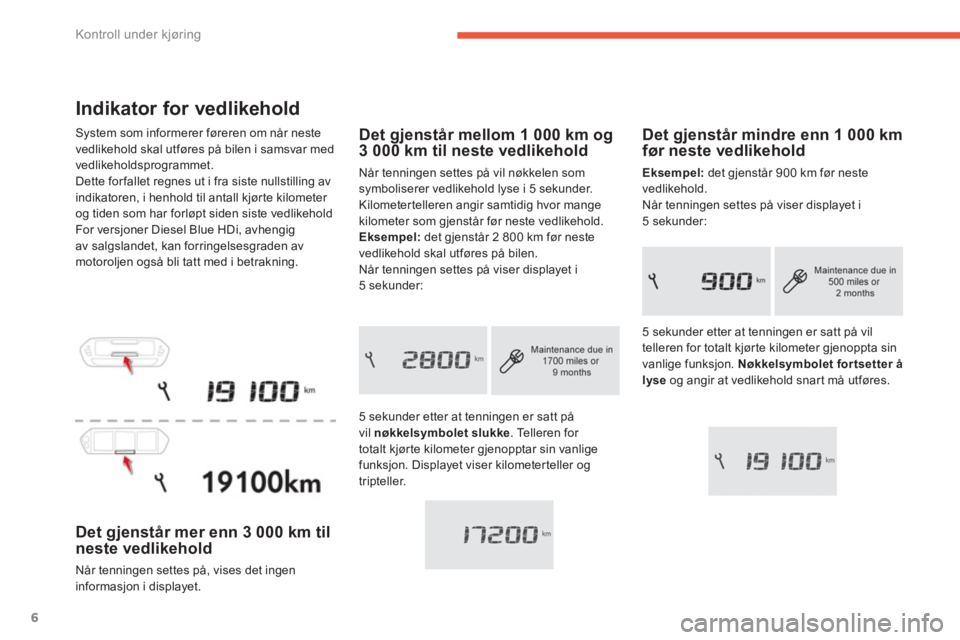

Indikator for vedlikehold
System som informerer føreren om når neste
vedlikehold skal utføres på bilen i samsvar med
vedlikeholdsprogrammet.
Dette for fallet regnes ut i fra siste nullstilling av
indikatoren, i henhold til antall kjørte kilometer
og tiden som har forløpt siden siste vedlikehold
For versjoner Diesel Blue HDi, avhengig
av salgslandet, kan forringelsesgraden av
motoroljen også bli tatt med i betrakning.
Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.
Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel:
det gjenstår 900 km før neste
vedlikehold.
Når tenningen settes på viser displayet i
5 sekunder:
Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen settes på vil nøkkelen som
symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren angir samtidig hvor mange
kilometer som gjenstår før neste vedlikehold.
Eksempel:
det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet slukke
. Telleren for
totalt kjørte kilometer gjenopptar sin vanlige
funksjon. Displayet viser kilometerteller og
tripteller. 5 sekunder etter at tenningen er satt på vil
telleren for totalt kjørte kilometer gjenoppta sin
vanlige funksjon. Nøkkelsymbolet for tsetter å
lyse
og angir at vedlikehold snart må utføres.
Page 426 of 456
2
Kontroll under kjøring
Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke
for å varsle om at
vedlikeholdet må utføres snarlig.
Eksempel:
bilen skulle har vært inne til
periodisk vedlikehold for 300 km siden.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på , går
telleren for totalt kjørte kilometer tilbake til sin
normale funksjon. Nøkken forblir tent
.
For versjonene Diesel Blue HDi, medfølges
denne varslingen av at lampen Service
lyser
vedvarende når tenningen settes på. Nøkkelen kan tennes hvis du har
overskredet tiden som har forløpt siden
siste vedlikehold, slik som angitt i
servicehefte og garantier.
For versjonene Blue HDi, kan nøkkelen
likeledes tennes for tidlig, i henhold til
forringelsesgraden av motoroljen, som
avhenger av bilens kjøreforhold.
Page 427 of 456
6
Kontroll under kjøring
Indikator for vedlikehold
System som informerer føreren om når neste
vedlikehold skal utføres på bilen i samsvar med
vedlikeholdsprogrammet.
Dette for fallet regnes ut i fra siste nullstilling av
indikatoren, i henhold til antall kjørte kilometer
og tiden som har forløpt siden siste vedlikehold
For versjoner Diesel Blue HDi, avhengig
av salgslandet, kan forringelsesgraden av
motoroljen også bli tatt med i betrakning.
Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.
Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel:
det gjenstår 900 km før neste
vedlikehold.
Når tenningen settes på viser displayet i
5 sekunder:
Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen settes på vil nøkkelen som
symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren angir samtidig hvor mange
kilometer som gjenstår før neste vedlikehold.
Eksempel:
det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på
vil nøkkelsymbolet slukke
. Telleren for
totalt kjørte kilometer gjenopptar sin vanlige
funksjon. Displayet viser kilometerteller og
tripteller. 5 sekunder etter at tenningen er satt på vil
telleren for totalt kjørte kilometer gjenoppta sin
vanlige funksjon. Nøkkelsymbolet for tsetter å
lyse
og angir at vedlikehold snart må utføres.
Page 428 of 456
1
7
Kontroll under kjøring
Bilen har ikke vært inne til
vedlikehold i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke
for å varsle om at
vedlikeholdet må utføres snarlig.
Eksempel:
bilen skulle har vært inne til
periodisk vedlikehold for 300 km siden.
Når tenningen settes på viser displayet i
5 sekunder:
5 sekunder etter at tenningen er satt på, går
telleren for totalt kjørte kilometer tilbake til sin
normale funksjon. Nøkken forblir tent
.
For versjonene Diesel Blue HDi, medfølges
denne varslingen av at lampen Service
lyser
vedvarende når tenningen settes på. Nøkkelen kan tennes hvis du har
overskredet tiden som har forløpt siden
siste vedlikehold, slik som angitt i
servicehefte og garantier.
For versjonene Blue HDi, kan nøkkelen
likeledes tennes for tidlig, i henhold til
forringelsesgraden av motoroljen, som
avhenger av bilens kjøreforhold.
