2014 CITROEN C4 CACTUS stop start

108
E3_sr_Chap05_conduite_ed01-2014
Park Assist
Ovaj sistem obezbeđuje aktivnu pomoć prilikom parkiranja koja detektuje prostor za parkiranje, a zatim navodi sistem za upravljanje ka tom parking mestu.
Pomoć navodi sistem za upravljanje dok vozaču preostaje da kontroliše gas, kočenje, brzine i kvačilo (kod manuelnog menjača). Prilikom ulaženja na
parking mesto i izlaženja sa parking mesta, sistem obezbeđuje vizuelne informacije i zvučna obaveštenja vozaču kako bi kretanje bilo što bezbednije.
Može da se desi da je neophodno izvođenje više pomeranja napred nazad.Park Assist sistem ne može, ni u
kom slučaju da zameni budnost niti
odgovornost vozača.
Vozač mora da kontroliše svoje vozilo i
da se uveri da ima dovoljno prostora za
manevrisanje vozilom.
U pojedinim slučajevima, može da se
desi da senzori ne otkriju prepreke koje
se nalaze u mrtvim uglovima. Promene dimenzija pneumatika
(korišćenje većih guma, zimskih
guma,
...) može da smeta ispravnom
radu funkcije za pomoć prilikom
parkiranja.
Prilkom manevrisanja vozilom, volan
izvodi brze okrete
: nemojte držati
volan, ne držite ruke između krakova
volana i pazite na odeću koja može da
zasmeta, šalove, torbe... Može da se
desi da se povredite. Prilikom bočnog parkiranja, sistem ne
meri mesta koja su jasno veća ili manja
od dimenzija vozila.
Funkcija za "pomoć pri parkiranju" se
aktivira automatski tokom priprema
za parkiranje, tom prilikom je moguće
paljenje lampice na ekranu, praćeno
zvučnim signalom, bez uticaja na
parkiranje.
Izbor tipa manevrisanja (ulazak ili
izlazak sa parking mesta) sprečava
prelazak u režim STOP Stop & Start.
U režimu STOP, taj izbor ponovo
startuje motor.
Vozač može u svakom trenutku da preuzme upravljanje vozilom preuzimanjem kontrole nad volanom.
Sistem obezbeđuje pomoć prilikom bočnog
ulaženja na parking mesto i bočnog izlaženja
sa parking mesta.
Vožnja

161
E3_sr_Chap09_info_pratiques_ed01-2014

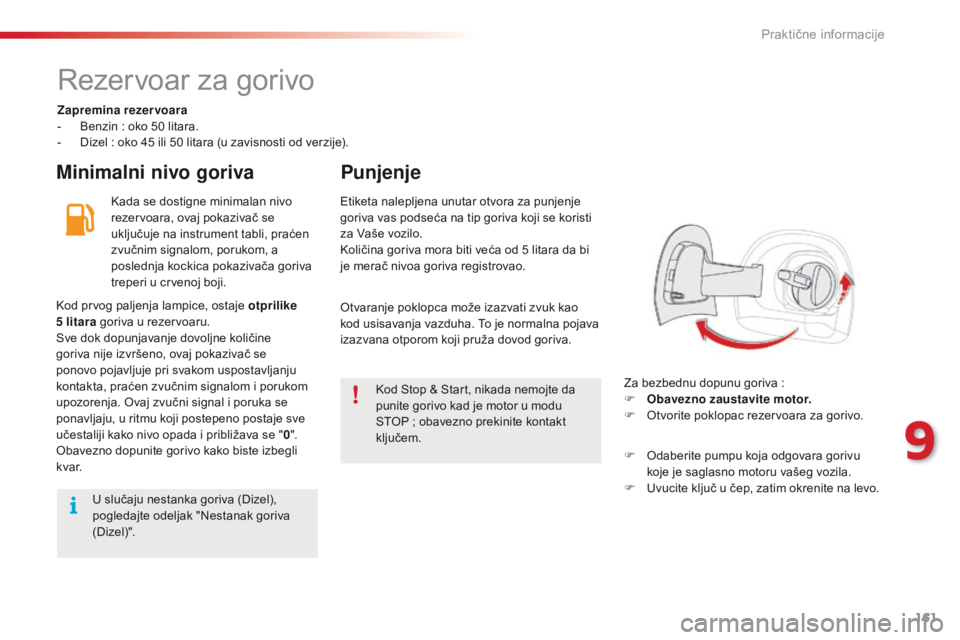

Rezervoar za gorivo
Zapremina rezervoara
- B enzin : oko 50 litara.
-

D
izel : oko 45 ili 50 litara (u zavisnosti od verzije).
Minimalni nivo goriva Punjenje
Kada se dostigne minimalan nivo
rezervoara, ovaj pokazivač se
uključuje na instrument tabli, praćen
zvučnim signalom, porukom, a
poslednja kockica pokazivača goriva
treperi u crvenoj boji.
Za bezbednu dopunu goriva
:
F

O
bavezno zaustavite motor.
F

O
tvorite poklopac rezervoara za gorivo.
Etiketa nalepljena unutar otvora za punjenje
goriva vas podseća na tip goriva koji se koristi
za Vaše vozilo.
Količina goriva mora biti veća od 5 litara da bi
je merač nivoa goriva registrovao.
Kod prvog paljenja lampice, ostaje otprilike
5

litara goriva u rezervoaru.
Sve dok dopunjavanje dovoljne količine
goriva nije izvršeno, ovaj pokazivač se
ponovo pojavljuje pri svakom uspostavljanju
kontakta, praćen zvučnim signalom i porukom
upozorenja. Ovaj zvučni signal i poruka se
ponavljaju, u ritmu koji postepeno postaje sve
učestaliji kako nivo opada i približava se " 0".
Obavezno dopunite gorivo kako biste izbegli
k va r. Otvaranje poklopca može izazvati zvuk kao
kod usisavanja vazduha. To je normalna pojava
izazvana otporom koji pruža dovod goriva.
Kod Stop & Start, nikada nemojte da
punite gorivo kad je motor u modu
STOP
; obavezno prekinite kontakt
ključem.
U slučaju nestanka goriva (Dizel),
pogledajte odeljak "Nestanak goriva
(Dizel)". F

O
daberite pumpu koja odgovara gorivu
koje je saglasno motoru vašeg vozila.
F

U
vucite ključ u čep, zatim okrenite na levo.
9
Praktične informacije

203
E3_sr_Chap09_info_pratiques_ed01-2014
Akumulator 12 V
Akumulator je smešten ispod haube motora.
Da biste pristupili elektrodi (+) :
F

o
tvorite poklopac tako što ćete delovati
na unutrašnju komandu, a zatim i na
spoljašnju,
F

p
odignite poklopac, zatim ga šipkom
pričvrstite,
F

p
odignite plastični poklopac graničnika
elektrode (+).
Pristup akumulatoru
Postupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog akumulatora.
Postojanje ove nalepnice, posebno sa
sistemom Stop & Start, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog servisa ili servisne mreže
CITROËN.
Nakon ponovnog stavljanja akumulatora,
Stop & Start će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova i
stanja napunjenosti akumulatora (do
približno 8 sati).
Pre svake intervencije
Zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u neutralni
položaj, zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena.
9
Praktične informacije

206
E3_sr_Chap09_info_pratiques_ed01-2014
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo. Oni se
moraju uklanjati u skladu sa zakonskim
odredbama i ne smeju se ni u kom
slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.Pre nego što delujete na akumulator,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora
da se izvrši u provetrenoj sredini, daleko
od plamena ili izvora varnica da biste
izbegli rizik od eksplozije i požara.
Ne pokušavajte da ponovo punite
smrznut akumulator
; najpre ga treba
odmrznuti da bi se izbegao rizik od
eksplozije. Ako se akumulator zamrzne,
kontrolišite akumulator u servisnoj mreži
CITROËN ili u stručnom servisu koji će
proveriti da li su unutrašnje komponente
neoštećene i da skladište nije naprslo,
što bi moglo da dovede do istakanja
toksične i korozivne kiseline.
Nemojte da zamenite polaritete i
koristite samo punjač od 12V.
Ne odvajajte stezaljke kada motor radi.
Nemojte ponovo puniti akumulatore
ako prethodno niste skinuli stezaljke
(kleme).
Operite ruke na kraju zahvata.
Savetujemo Vam, da prilikom
nekorišćenja vozila duže od mesec
dana, skinete akumulator.
Ne gurajte vozilo da biste pokrenuli
motor ako imate ručni pilotirani menjač.Punjenje akumulatora sa
punjačem
F Odspojite akumulator vozila.
F P ridržavajte se uputstava o korišćenju
proizvođača punjača.
F

P
ovežite akumulator počevši od
elektrode
(-).
F

P
roverite čistoću elektroda i stezaljki.
Ako su prekrivene sulfatom (beličaste ili
zelenkaste naslage), skinite ih i očistite. Sa Stop & Start, dopuna akumulatora
ne zahteva isključivanje.
Praktične informacije

207
E3_sr_Chap09_info_pratiques_ed01-2014
Režim rasterećenja u potrošnji struje
Sistem upravlja korišćenjem određenih funkcija
u zavisnosti od količine struje koja je ostala u
akumulatoru.
U vožnji, prekid dovoda električne energije
isključuje određene funkcije, kao što su rad
klime, odmrzavanje zadnjeg stakla...
Isključene funkcije se automatski ponovo
uključuju čim uslovi to dozvole.Sistem upravlja trajanjem korišćenja određenih
funkcija da bi se očuvao dovoljan napon
akumulatora.
Nakon zaustavljanja motora možete i dalje
koristiti neke funkcije, u ukupnom maksimalnom
trajanju od četrdeset minuta, funkcije kao što
su audio sistem i telematika, brisači, oborena
svetla, plafonska svetla…
Režim uštede energije
Uključivanje režima uštede
energije
Nakon uključivanja, pojavljuje se poruka za
štedljiv način rada na ekranu instrument table,
a aktivne funkcije ulaze u stanje "stand by".
Ako ste istovremeno razgovarali telefonom
u trenutku prelaska na štedljiv način rada
;
razgovor će moći da potraje još oko 10 minuta
uz pomoć seta za slobodne ruke Vašeg auto
radija.
Isključivanje režima uštede
energije
Funkcije se automatski ponovo aktiviraju pri
narednom korišćenju vozila.
Da bi se funkcije odmah aktivirale, startujte
motor i pustite ga da radi
:
-

M
anje od deset minuta da biste imali na
raspolaganju ovu opremu tokom 5 minuta.
-

V
iše od deset minuta, da biste mogli da ih
koristite tokom približno trideset minuta.
Poštujte vreme vraćanja u rad motora da biste
obezbedili ispravno punjenje akumulatora.
Ne koristite stalno i uzastopno pokretanje
motora kako biste obezbedili punjenje
akumulatora.
Nije moguće pokrenuti motor sa praznim
akumulatorom (pogledajte poglavlje
"Akumulator").
9
Praktične informacije

220
E3_sr_Chap10_verifications_ed01-2014
Hauba
F Otvorite prednja leva vrata.Ne otvarajte haubu u slučaju jakog
vetra.
Kada je motor zagrejan, pažljivo rukujte
spoljašnjim komandama i podupiračem
poklopca (rizik od opekotina), tako što
ćete koristiti zaštićenu zonu.
F

P
odignite komandu i podignite haubu.
F
O
tkačite nožicu podupirača iz ležišta i
postavite je u žljeb kako bi pridržavala
podignutu haubu.
Otvaranje
F Povucite ka sebi komandu, koja se nalazi u donjem delu rama vrata.Pre svake intervencije ispod poklopca
motora, isključite Stop & Start da biste
izbegli svaki rizik od povrede vezane za
automatsko aktiviranje režima START.
Ventilator može da se uključi nakon
gašenja motora : pazite da se
predmeti ili delovi odeđe ne uhvate
u elisu.
Zatvaranje
F Izvadite ručicu podupirača iz žljeba.
F V ratite ručicu podupirača u ležište.
F

S
pustite haubu i pustite je na kraju da
padne.
F

P
roverite da li je hauba dobro zatvorena.
Kada je poklopac otvoren, obratite pažnju
da ne gurnete komandu za otvaranje.
Provere

226
E3_sr_Chap10_verifications_ed01-2014
Provere
Akumulator 12 V
Akumulator je bez održavanja.
Ipak, proveravajte čistoću i
zategnutost klema, posebno u
letnjem i zimskom periodu.Pogledajte u servisne i garantne
knjižice da biste znali kada treba
menjati ove elemente.
Filter za vazduh i filter za kabinu
Promenite filter prilikom svake
promene motornog ulja.
Pogledajte u servisne i garantne
knjižice da biste znali kada treba
menjati ovaj element.
Filter za uljePrisustvo ove nalepnice, posebno sa tim
Stop & Start, pokazuje korišćenje olovnog
akumulatora od 12 V specifične tehnologije i
karakteristika, koje traže, u slučaju zamene ili
isključivanja, isključivu intervenciju ovlašćenog
servisa CITROËN ili stručnog servisa.Osim u slučaju suprotnih indikacija, kontrolišite ove elemente, u skladu sa servisne i garantne knjižice i u zavisnosti od motora.
U suprotnom, izvršite provere u servisnoj mreži CITROËN ili u stručnom servisu.
U zavisnosti od okruženja (prašina u
vazduhu...) i od upotrebe vozila (gradska
vožnja...), menjajte ih ako je potrebno dva
puta češće .
Uprljan filter za kabinu može da smanji
efikasnost rada sistema klima uređaja i da
proizrokuje neprijatne mirise.
Filter za čestice (dizel gorivo)
Početak zasićenja filtera za čestice
naznačen je stalnim paljenjem
pokazivača, koje je praćeno
upozoravajućom porukom.
Čim se steknu uslovi za kretanje,
regenerišite filter vozeći pri brzini od
najmanje 60 km/h sve dok se lampica
ne isključi.
Ako lampica ostane uključena, radi se o
nedostatku aditiva
; pogledajte odeljak
"Nivo aditiva u dizelu".
Na novom vozilu, prve operacije
regenerisanja filtera sa česticama mogu
dovesti do pojave mirisa paljevine koji je
uobičajen.
Kad se vozilo duže vremena kreće
veoma malom brzinom ili usporeno,
onda ćete izuzetno zapaziti, kad dajete
gas, prolazak vodene pare kroz izduvnu
cev. Ova vodena para nema nikakvog
uticaja na ponašanje vozila niti na
okolinu.
U slučaju nekog zahvata na akumulatoru, pogledajte
rubriku "Akumulator 12 V " da biste se upoznali sa
merama predostrožnosti pre njegovog isključivanja i
nakon njegovog ponovnog uključivanja.
Provere

311
E3_sr_Chap13_recherche_visuelle_ed01-2014
Osigurači na instrument tabli 196 -200
Vozačko mesto
Spoljašnji retrovizori 6 2
Prednji električni podizači stakla 5 5
Otvaranje poklopca motora
2

20 Tablet ekran na dodir

3
7- 42, 237-307
Podešavanje datum/sat
4
6
Osvetljenost vozačevog mesta
1
28
Grejanje, ventilacija
6
5-68
Manuelni klima uređaj
6
9 -70
Automatski klima uređaj
7
1-74
Ručni menjač 5 brzina
8
8
Pokazivač promene stepena prenosa

8
9
Ručni pilotirani menjač

9
0 -93
Pomoć pri pokretanju vozila na usponu
9

4
Stop & Start

9
5 -97
Pregrada za rukavice

7
9
USB utičnica(e) / Jack priključak

8
0
Plafonjera
1

27
Unutrašnji retrovizor
6
3
Hitan poziv ili poziv za pomoć
1
30, 236
Parkirna kočnica
87
P

omoćna utičnica 12 V
7
7-79
USB utičnica(e)

7
7-78, 80
.
V
