Säkerhetsbälten
Säkerhetsbälten fram
Säkerhetsbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Detta system förbättrar säkerheten i framsätet
vid frontal- och sidokrockar. Beroende på
kollisionens kraft sträcker bältessträckarna
omedelbart bilbältena så att passagerarna hålls
tryckta mot stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast med tändningen påslagen.
Kraftbegränsaren minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare.Fastspänning
F Dra fram bältet och sätt fast bälteslåset.
F K ontrollera att bältet är fastspänt genom att
dra i det.
Upplåsning
F Tryck på den röda knappen på låset.
F F ölj med i bältets rörelse.
Säkerhetsbälten bak
Alla platser i baksätet är utrustade med ett
trepunktsbälte.
7
Säkerhet

138
E3_sv_Chap07_securite_ed01-2014
Från ca 20 km/tim blinkar
i ndikeringarna under 2 minuter,
åtföljt av en ljudsignal. Efter dessa
två minuter fortsätter indikeringarna
att lysa så länge föraren eller
framsätespassageraren inte har
spänt fast sitt bälte.
Bältespåminnare som indikerar att
något säkerhetsbälte inte är fastspänt
Bältespåminnare för framsäten
När tändningen slås till tänds
indikering 1
i instrumentpanelen och
motsvarande indikering ( 2

o
ch 3) tänds
med rött sken i kontrollampsmodulen
för bältespåminnare och
passagerarkrockkudden fram, om
föraren och/eller frampassageraren
har lossat eller inte spänt fast sitt bälte.
1.
B

ältespåminnare i instrumentpanelen för
framsätena.
2.
B

ältespåminnare för vänstra bilbältet fram.
3.
B

ältespåminnare för högra bilbältet fram.
4.
B

ältespåminnare för högra bilbältet bak.
5.
B

ältespåminnare för mittbältet bak.
6.
B

ältespåminnare för vänstra bilbältet bak.
Bältespåminnare bak
Motsvarande indikering ( 4 - 6) tänds
med rött sken i kontrollampsmodulen
för bältespåminnare och
passagerarkrockkudden fram, om
en eller flera passagerare bak lossar
sitt bälte.
Säkerhet

139
E3_sv_Chap07_securite_ed01-2014
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen startas.
Oavsett var du sitter i bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om du
bara åker en kort sträcka.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av bältets
längd till din kropp. Bältet dras in automatiskt
när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet skall placeras så
lågt ner på bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
Bältesrullarna har en automatisk spärr som
aktiveras vid krock, nödbromsning eller en
vältolycka. Du kan lossa bältesrullen genom
att dra bestämt i bältet och sedan släppa det,
så att det rullas tillbaka en aning.Rekommendationer för barn
Använd en lämplig bilbarnstol om
passageraren är under 12 år eller kortare än
1,5 0


m.
Använd aldrig samma bälte för flera
personer samtidigt.
Åk aldrig med ett barn i famnen.
För att ett säkerhetsbälte skall vara effektivt
måste det uppfylla följande villkor:
-
l
igga tätt mot kroppen
-

d

ras framåt med en jämn rörelse utan att
vridas
-

a

nvändas för att spänna fast en enda
person
-

i

nte vara trasigt
-
in

te ha genomgått några förändringar
som inverkar på funktionen
Vid en kollision
Beroende på krockens ar t och kraft kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs en
oskadlig rök och ett ljud hörs som beror på
att en krutladdning löser ut.
I samtliga fall tänds kontrollampan för
airbagsystemet.
Efter en krock skall bilbältena kontrolleras
och eventuellt bytas på en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
På grund av aktuella säkerhetsföreskrifter
måste alla ingrepp på din bil utföras på en
kvalificerad verkstad med rätt kunskaper och
utrustning, vilket CITROËN-verkstäderna
kan tillhandahålla.
Låt kontrollera bältena regelbundet på
en CITROËN-verkstad eller en annan
kvalificerad verkstad, i synnerhet om det har
uppstått skador på dem.
Rengör bältesremmarna med en tvållösning
eller en rengöringsprodukt för textilier, som
säljs av CITROËN.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
7
Säkerhet

140
E3_sv_Chap07_securite_ed01-2014
Krockkuddar
Det här systemet optimerar passagerarnas
säkerhet (utom mittpassageraren bak) i
händelse av en kraftig kollision. Krockkuddarna
kompletterar bilbältena som är utrustade
med kraftbegränsare (utom passageraren på
mittplatsen bak).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-
i h
ändelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och bidrar
till att bättre skydda personerna som finns
i bilen (utom mittpassageraren bak). Efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att ta sig ut ur bilen,
-

i h
ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer då
bilen välter aktiveras inte krockkuddarna. I
dessa fall är det bara säkerhetsbältena som
bidrar till att skydda dig.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Denna utrustning kan bara blåsas upp
en enda gång. Om en andra krock
skulle uppstå (vid samma olycka eller
vid en ny) kommer krockkudden inte att
utlösas. När krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet kan medföra nedsatt
hörsel under en kort stund.
Zoner för kollisionsavkänning
A.
Frontalkrock.
B. Sidokrock.
Säkerhet

141
E3_sv_Chap07_securite_ed01-2014
Urkoppling av
frampassagerarens krockkudde
Endast frampassagerarens krockkudde kan
kopplas ur.
F
M
ed tändningen frånslagen för du
in nyckeln i reglaget för urkoppling av
frampassagerarens krockkudde.
F

V
rid den till läget "OFF" .
F

D
ra ut nyckeln i detta läge.När tändningen slås till tänds
denna lampa i bältesdisplayen.
Den fortsätter att lysa så länge
urkopplingen varar. Med tanke på barnsäkerheten
måste passagerarens krockkudde
fram ovillkorligen kopplas ur då en
bilbarnstol monteras i bakåtvänt läge på
frampassagerarens säte.
Annars riskerar barnet att skadas
allvarligt eller dödas då krockkudden
löser ut.
Återinkoppling av
frampassagerarens krockkudde
När du tar bort den bakåtvända
bilbarnstolen
med tändningen frånslagen ska reglaget
vridas till läget
"ON" för att koppla in
krockkudden igen så att den på nytt kan
skydda framsätespassageraren, vid en
eventuell kollision.
Krockkuddar fram
Utlösning av krockkuddar
Krockkuddarna löser ut (utom
frampassagerarens krockkudde om den är
urkopplad) vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A i
fordonets längsgående riktning i ett horisontellt
plan och i riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen/huvudet framför ratten på
förarsidan och framför instrumentbrädan
på passagerarsidan, för att dämpa rörelsen
framåt. System som skyddar föraren och
frampassageraren i händelse av frontalkrock,
för att begränsa riskerna för skador på huvud
och bröstkorg.
Förarkrockkudden är integrerad i rattcentrum
och passagerarkrockkudden har placerats i
taket för att frigöra så mycket plats som möjligt
i handskfacket.
När tändningen slås till tänds
denna kontrollampa i displayen för
bilbältena i cirka en minut, för att
indikera att frampassagerarens
krockkudde är aktiverad.
7
Säkerhet

142
E3_sv_Chap07_securite_ed01-2014
Om den här varningslampan blinkar
ska du snarast ta kontakt med en
CITROËN-verkstad eller en annan
kvalificerad verkstad. Den främre
passagerarkrockkudden kanske inte
längre löser ut vid en kraftig kollision.
Funktionsstörning
Om den här varningslampan tänds
i instrumentpanelen, åtföljt av en
ljudsignal och ett meddelande,
ska du snarast ta kontakt med
en CITROËN-verkstad eller en
annan kvalificerad verkstad för att
kontrollera systemet. Krockkuddarna
kanske inte längre löser ut vid en
kraftig kollision.Om en funktionsstörning uppstår,
vilket indikeras av minst en av de båda
krockkuddslamporna, ska du inte
installera en bilbarnstol och inte låta
någon sitta i det främre passagerarsätet.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Säkerhet

143
E3_sv_Chap07_securite_ed01-2014
Sidokrockkuddar
Aktivering
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot hela
eller en del av sidokrockzonen B (rätvinkligt
mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför
motsvarande dörrpanel. Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
7
Säkerhet

144
E3_sv_Chap07_securite_ed01-2014
Vid en lättare krock från sidan eller
om bilen välter är det inte säkert att
krockgardinerna aktiveras.
Vid krock bakifrån eller frontalkrock
aktiveras ingen av krockgardinerna.
Systemet skyddar föraren och passagerarna
(utom på mittplatsen bak) i händelse av en
kraftig sidokrock, för att begränsa risken för
skador på sidan av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.

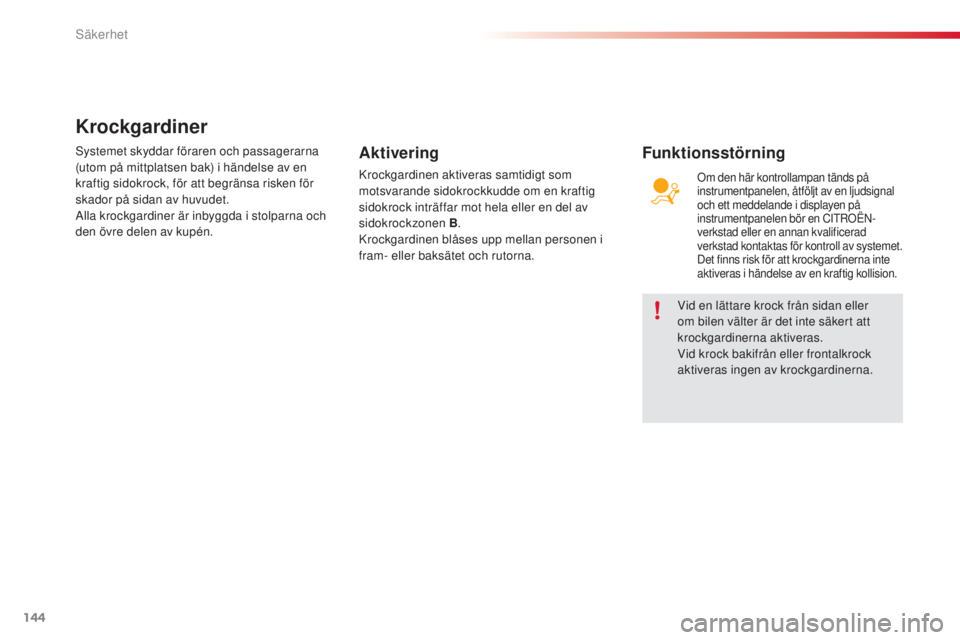

Krockgardiner
Aktivering
Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftig
sidokrock inträffar mot hela eller en del av
sidokrockzonen B
.
Krockgardinen blåses upp mellan personen i
fram- eller baksätet och rutorna.Om den här kontrollampan tänds på
instrumentpanelen, åtföljt av en ljudsignal
och ett meddelande i displayen på
instrumentpanelen bör en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontaktas för kontroll av systemet.
Det finns risk för att krockgardinerna inte
aktiveras i händelse av en kraftig kollision.
Funktionsstörning
Säkerhet
