8
Praktiline informatsioon
103
Lähitule pirni vahetamine
)Keerake lambipesa vasakule ja eemaldagesee. )Võtke pirn servale vajutades välja.)Eemaldage lambipirn.
Tagasiasetamisel toimige vastupidises
järjekorras.
Esimeste udutulede / päevatulede pirni vahetamine
) Pöörake rattad maksimaalselt kõrvale, etlihtsustada juurdepääsu tuledele.)
Eemaldage lambipesasid kaitsva katte
klambrid.) Lükake kate kõrvale.
)
Keerake lambipesa ( Audutuledel, Bpäevatuledel) vasakule ja eemaldage see. )
Eemaldage lambipirn ja asendage uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Praktiline informatsioon
104
1.Pidurituled / Gabariittuled (21 W / 15 W või dioodid).2.Suunatuled (W Y21W - 21 W).3.Tagurdustuled (W21W - 21 W).

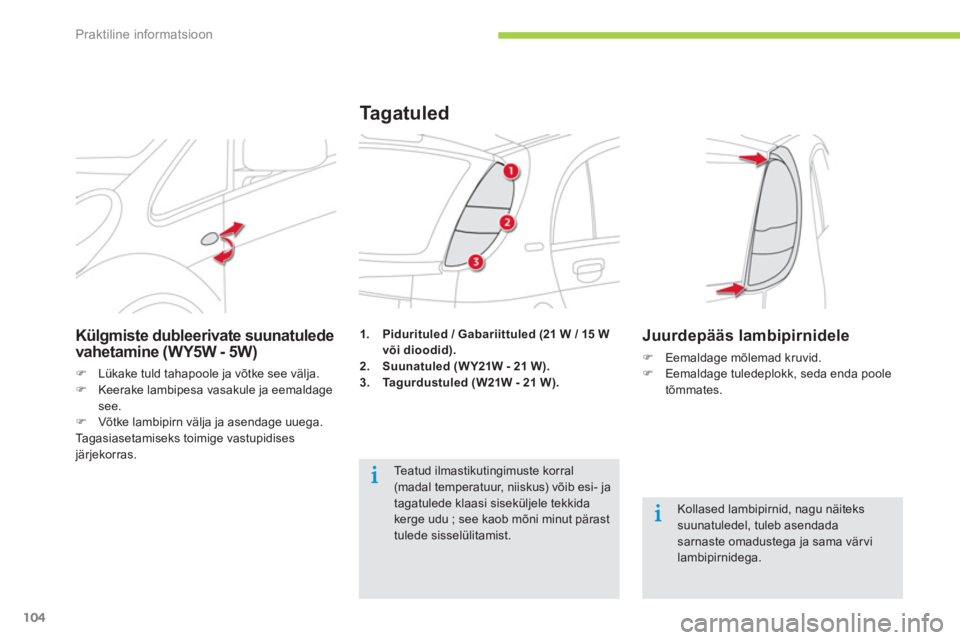

Tagatuled
Kollased lambipirnid, nagu näitekssuunatuledel, tuleb asendadasarnaste omadustega ja sama värvi lambipirnidega.
Teatud ilmastikutingimuste korral(madal temperatuur, niiskus) võib esi- jatagatulede klaasi siseküljele tekkida kerge udu ; see kaob mõni minut pärasttulede sisselülitamist.
Külgmiste dubleerivate suunatuledevahetamine (WY5W - 5W)
)Lükake tuld tahapoole ja võtke see välja.)Keerake lambipesa vasakule ja eemaldagesee. )Võtke lambipirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
Juurdepääs lambipirnidele
)Eemaldage mõlemad kruvid.)Eemaldage tuledeplokk, seda enda poole
tõmmates.

8
Praktiline informatsioon
105
Suunatulede pirni vahetamine
) Keerake lambipesa vasakule ja eemaldage see.)
Tõmmake lambipirn välja ja asendageuuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

Piduritulede / gabariittulede
pirnide vahetamine (21 W / 15 W)
Piduritulede / gabariittulede pirnivahetamine (dioodid)
Dioodtuledega seotud tööd tuleb lasta teostadaCITROËN esinduses või kvalifitseeritud
t
öökojas.
Tagurdustule pirni vahetamine
) Keerake lambipesa vasakule ja eemaldagesee. )
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

)Keerake lambipesa vasakule ja eemaldage see. )Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras.

Praktiline informatsioon
106
Udutule pirni vahetamine(W21W - 21W)
)Eemaldage kate.)Keerake lambipesa vasakule ja võtke see
välja. )Eemaldage lambipirn ja asendage uuega.
Ta
gasiasetamisel toimige vastupidises järjekorras.
Lisapiduritule vahetamine (W5W - 5W)
) Keerake mõlemad mutrid lahti.)
Tõmmake välja pirnipesa. )
Eemaldage pirn ja asendage see uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.

Numbrimärgi tulede vahetamine (W5W - 5W)
)Lükake katet sissepoole. )Keerake lambipesa ja eemaldage see.)Võtke läbipõlenud lambipirn välja jaasendage uuega.
Tagasiasetamiseks viige need toimingud läbivastupidises järjekorras.

8
Praktiline informatsioon
107











Kaitsmete vahetamine
asuva kaitsmekarbi kaanele.
Juurdepääsuks : )Võtke kaas lahti ja tõmmake sedaeemaldamiseks enda poole.)Eemaldage näpitsad.



Juurdepääs tööriistadele
Enne kaitsme vahetamist tulebkindlaks teha ja kõrvaldada kaitsme läbipõlemise põhjus. )
Jälgige, et süütevõti oleks asendis " LOCK".)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Kaitsme vahetamine
Õige Vale
)
Kaitsme eemaldamiseks kasutagespetsiaalseid näpitsaid. )
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega. ) Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.
CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisesttekkinud rikete eest, mida ei toodeta ega soovitata CITROËN poolt ;sama kehtib lubatud lisaseadmetevalest, eeskirjadele mittevastavast paigaldamisest tekkinud rikete korral, eriti üle 10 milliampriste seadmetekorral.

Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard-või lisavarustusega.
Enne muu varustuse või elektriliste lisaseadmete paigaldamist sõidukisse pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

Praktiline informatsioon
108
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas(vasakul).
Kaitsme N°VoolutugevusKaitstav vooluring
17,5 A Esimene ja tagumine vasak gabariittuli.
215 A
Lisaseadmete pistikupesa.
3- Vaba.
47,5 A Starter.
520
A Audiosüsteem.
6
- Vaba.
7
7,5 A Pardavarustus, esimene ja tagumine parem gabariittuli.
87,5 A Elektrilised küljepeeglid.
97,5 A
Kontrollija.
107,5 A
Kliimaseade.
1110 A
Tagumine udutuli.
1215 A Uste lukustus.
13 10 A
L
aetuli.

8
Praktiline informatsioon
109
Kaitsme N°VoolutugevusKaitstav vooluring
14 15 A
Tagaklaasipuhasti.
157, 5 A
Näidikuplokk.
167, 5 A Küte.
1720 A Istmesoojendus.
18 10 A
Valikuline.
1
97, 5 A Küljepeegli soojendus.
2020 A
Esiklaasipuhasti.
217, 5 A Turvapadjad.
2230 A
Tagaklaaasi soojendus.
23
30 A Küte.
2
4- Vaba.
2510 A Raadio.
2
615 A
Salongi kaitse.


Juurdepääs kaitsmetele

Vt. ptk. "Juurdepääs tööriistadele".

Praktiline informatsioon
110
Kaitsme N°VoolutugevusKaitstav vooluring
1- Vaba.
230 A Sisemine kaitse.
340 A Elektrimootor.
440 A
Radiaatori ventilaator.
5
40 A Elektrilised aknatõstukid.
6
30 A
Vaakumpump.
715 A Põhiaku arvuti.
815 A Lisapidurituli.
915 A
Esimesed udutuled.
1015 A
Veepump.
Esiosa mootoriruumi
kaitsmed
Kaitsmekarp asub esiosa mootoriruumis
küttesüsteemi vedelikupaagi all. Vahetada tohibainuls neid kaitsmeid.

Teiste karpide kaitsmete (vaakumpump ja lisaseadmete aku) vahetamine toimubCITROËN esinduses või kvalifitseeritudtöökojas.
