2014 Alfa Romeo MiTo pneumatiky

Vůz s namontovaným nouzovým rezervním kolem má
změněné jízdní vlastnosti. Vyvarujte se prudkých
akcelerací či brzdění a rychlého projíždění zatáčkami.
Celková životnost rezervního kola je 3 000 km. Po ujetí této
vzdálenosti je nutno vyměnit kolo za jiné stejného typu. Na ráfek
určený pro rezervní kolo nikdy nemontujte tradiční pneumatiku.
Vyměněné kolo s defektní pneumatikou nechejte opravit co
nejdříve. Není povoleno používat současně dvě rezervní kola či
více rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.Zvedák slouží výhradně pro výměnu kol na vozidle, s
nímž je dodáván. V žádném případě se nesmí používat
pro jiné účely, např. pro zvedání vozidla jiného
modelu. Je zakázáno jej používat pro opravy pod vozidlem.
Nesprávným umístěním zvedáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyšších hmotností než těch,
jež jsou uvedeny na jeho štítku. Na rezervní kolo nelze nasadit
sněhové řetězy. Pokud tedy píchnete přední pneumatiku (hnací
kolo) a je třeba nasadit řetězy, je nutno přemontovat dopředu
normální kolo ze zadní nápravy a místo zadního kola nasadit
rezervní kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.Nesprávná montáž krytu kola může způsobit, že za
jízdy odpadne. V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně kontrolujte a doplňujte
tlak v pneumatikách a rezervním kole (viz kapitolu "Technické
údaje.
ZVEDÁKDůležité:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné jiné nářadí než ovládací klika.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně pevný podklad;
❒vypněte motor, zatáhněte parkovací brzdu a zařaď te 1. rychlost
nebo zpátečku; než vystoupíte z vozidla, oblékněte si výstražnou
vestu (povinnost ze zákona);
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 114 a
zvedněte koberec;
obr. 114
A0J0104
142SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Po výměně kola
❒rezervní kolo umístěte do příslušného uložení v zavazadlovém
prostoru;
❒vraťte zvedák a ostatní nářadí do kontejneru;
❒přepravku s nářadím uložte na rezervní kolo;
❒umístěte zpět podlahovou krytinu v zavazadlovém prostoru.
SADA "Fix&Go Automatic"Nachází se v zavazadlovém prostoru.
Součástí sady je i šroubovák a tažné oko.
Sada dále obsahuje:
❒nádobku obr. 125 s lepidlem a plnicí hadičkou B a nálepkou C s
nápisem “max. 80 km/h”, kterou je nutno po opravě pneumatiky
nalepit (např. na přístrojovou desku) na dobře viditelné místo;
❒kompresor D s manometrem a přípojkami;
❒příbalový leták obr. 126 s pokyny o použití sady na rychlou opravu,
který je nutno posléze předat technikům, kteří budou s takto
opravenou pneumatikou manipulovat;
❒pár rukavic uložený v bočním prostoru pro kompresor;
❒adaptéry pro různé ventilky.
UPOZORNĚNÍ Lepidlo je účinné při venkovních teplotách v rozsahu
–20 °C - +50 °C. Lepidlo má omezenou životnost.
obr. 125
A0J0112
147SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Příbalový leták je nutno předat technikům, kteří budou
manipulovat s pneumatikou opravenou sadou
"Fix&Go Automatic".Po propíchnutí pneumatiky cizím tělesem je možné opravit
pneumatiky s poškozeným vzorkem a ramenem do
průměru max. 4 mm.Poškození na bocích pneumatiky nelze opravit. Sada
na rychlou opravu pneumatik se nesmí používat na
opravu pneumatiky poškozené jízdou s prázdným
kolem.
Při poškození ráfku (okraj zdeformovaný tak, že
způsobuje únik vzduchu) nelze kolo opravit.
Nevytahujte cizí tělesa (šrouby nebo hřebíky), která
vnikla do pneumatiky.Nepoužívejte kompresor nepřetržitě déle než 20 minut.
Nebezpečí přehřátí. Sada pro rychlou opravu není
určena pro definitivní opravu pneumatik, proto s takto
opravenou pneumatikou jeď te po nezbytně nutnou dobu.S tlakovou nádobu a lepicí hmotou nakládejte jako s
odpadem tak, abyste neznečistili životní prostředí. Odpad
je nutno zpracovat podle platných předpisů.Nádobka s lepidlem obsahuje ethylenglykol a kaučuk,
které mohou způsobit alergickou reakci. Škodlivý při
pozření. Dráždí oči. Může vyvolat reakci při vdechnutí
a kontaktu. Zabraňte zasažení očí, pokožky a oděvu. Při
kontaktu vypláchněte velkým množstvím vody. V případě
pozření nevyvolávejte zvracení, vypláchněte ústa a vypijte hodně
vody. Bez prodlení kontaktujte lékaře. Skladujte mimo dosah
dětí. Astmatici nesmějí produkt používat. Během práci s
produktem nevdechujte výpary. Při případné alergické reakci
neprodleně vyhledejte lékaře. Nádobku skladujte na vhodném
místě, daleko od zdrojů tepla. Lepicí hmota má omezenou dobu
použitelnosti. Po jejím vypršení tlakovou nádobu s touto hmotou
vyměňte.
obr. 126
A0J0113
148SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
Navlékněte si ochranné rukavice dodané se sadou.
Postupujte takto:
❒Zatáhněte parkovací brzdu, vyšroubujte čepičku ventilu pneumatiky,
vytáhněte plnicí hadičku A obr. 127 a zašroubujte objímku B na
ventilek pneumatiky;
❒zkontrolujte, zda se spínač A obr. 128 kompresoru nachází v poloze
0 (vypnutý), nastartujte motor, zasuňte kolík A obr. 129 do
proudové zásuvky na prostředním tunelu, zapněte kompresor
přepnutím spínače Aobr. 128 na polohu I (zapnuto);
❒nahustěte pneumatiku na předepsanou hodnotu uvedenou v odstavci
"Kola" v kapitole "Technické údaje". Doporučujeme zkontrolovat
hodnotu nahuštění pneumatiky při vypnutém kompresoru
manometrem B obr. 128, aby byl odečet co nejpřesnější❒pokud se do 5 minut nepodaří dosáhnout tlaku nejméně 1,8 bar,
odpojte kompresor od ventilku a od proudové zásuvky, popojeď te
s vozidlem asi 10 metrů dopředu, aby se lepicí hmota mohla uvnitř
pneumatiky dobře rozložit, a pneumatiku opět nahustěte;
obr. 127
A0J0214
obr. 128
A0J0114
obr. 129
A0J0116
149SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

KONTROLA A DOHUŠTĚNÍKompresor lze použít i jen pro kontrolu a případné dohuštění
pneumatik.
Odpojte rychlospojku A obr. 130 a připojte ji přímo k ventilku
pneumatiky, která se má dohustit.
VÝMĚNA NÁDOBYPostupujte takto:
❒uvolněte přípojku A obr. 131 a odpojte hadičku B;
❒tlakovou nádobu, kterou chcete vyměnit, natočte doleva a zvedněte
ji;
❒zasuňte novou tlakovou nádobu a otočte ji doprava;
❒zasuňte přípojku A a hadičku B do uložení.
obr. 130
A0J0225
obr. 131
A0J0115
151SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

KOLA A PNEUMATIKYPřed dlouhou jízdou nebo alespoň každé dva týdny zkontrolujte
nahuštění pneumatik kol včetně rezervního kola. Kontrolu je nutno
provádět na studených pneumatikách.
Zvýšení tlaku v pneumatikách při provozu vozidla je obvyklý jev.
Správné hodnoty tlaku plnění pneumatik jsou uvedeny v části “Kola” v
kapitole “Technické údaje”.
Nesprávný tlak vede k nenormálnímu sjetí pneumatik obr. 164:
A normální tlak: rovnoměrné sjetí běhounu;
B podhuštění: nadměrné opotřebení běhounu po stranách;
C přehuštění: nadměrné opotřebení běhounu uprostřed.
Pneumatiky vyměňte, jakmile vzorek běhounu klesne pod 1,6 mm.UPOZORNĚNÍ
Opatření, aby se pneumatiky nepoškodily:
❒nebrzděte prudce, nerozjíždějte se za svištění pneumatik,
nenarážejte prudce do okrajů chodníků či do jiných
překážek,vyhýbejte se dírám ve vozovce a překážkám, nejezděte
dlouho po nezpevněném povrchu;
❒pravidelně kontrolujte, zda nejsou na bocích pneumatik trhliny, zda
nejsou v běhounu vypukliny nebo zda není vzorek pneumatiky
nepravidelně sjetý;
❒nejezděte s přetíženým vozidlem. Jestliže píchnete, zastavte bez
prodlení vozidlo a vyměňte pneumatiku;
❒Každých 10 000 - 15 000 km pneumatiky prohoď te, ale vždy na
téže straně vozidla, aby se nezměnil směr jejich otáčení.
❒pneumatika stárne i při malém používání. Příznakem stárnutí jsou
praskliny v běhounu a v bocích pneumatiky. Jsou-li pneumatiky
používané bez výměny více než šest let, je nutno je nechat odborně
prohlédnout. Nezapomínejte věnovat náležitou péči i pneumatice
rezervního kola;
❒při výměně používejte zásadně nové pneumatiky od spolehlivého
dodavatele;
❒při výměně pneumatiky je nutno vyměnit i plnicí ventilek.
obr. 164
A0J0136
189SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

Nezapomínejte, že i pneumatiky nahuštěné na
správný tlak přispívají k lepší stabilitě vozidla na
vozovce.Nedostatečný tlak způsobuje přehřívání pneumatik a
jejich možné poškození.Při záměně pneumatik dodržujte strany, aby
nedocházelo ke změně směru otáčení pneumatiky.Nikdy nenechejte přelakovat slitinové ráfky postupy,
při nichž je nutno používat teploty vyšší než 150 °C.
Mohly by se poškodit mechanické vlastnosti kol.
STÍRAČ ČELNÍHO SKLASTĚRKYV každém případě doporučujeme vyměnit stěrky asi jednou za rok.
Poškození stěrek lze předejít několika jednoduchými opatřeními:
❒Jakmile klesne venkovní teplota pod nulu, zkontrolujte, zda pryž
stíracích lišt nepřimrzla ke sklu. Pro uvolnění přimrzlých stěrek
používejte rozmrazovací prostředek;
❒odstraňte případný sníh ze skla;
❒neuvádějte do chodu stírače čelního/zadního okna, když je sklo
suché.
Jízda s opotřebovanými stíracími lištami čelního/
zadního okna je velmi nebezpečná, protože za
nepříznivého počasí je snížená viditelnost.
190SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

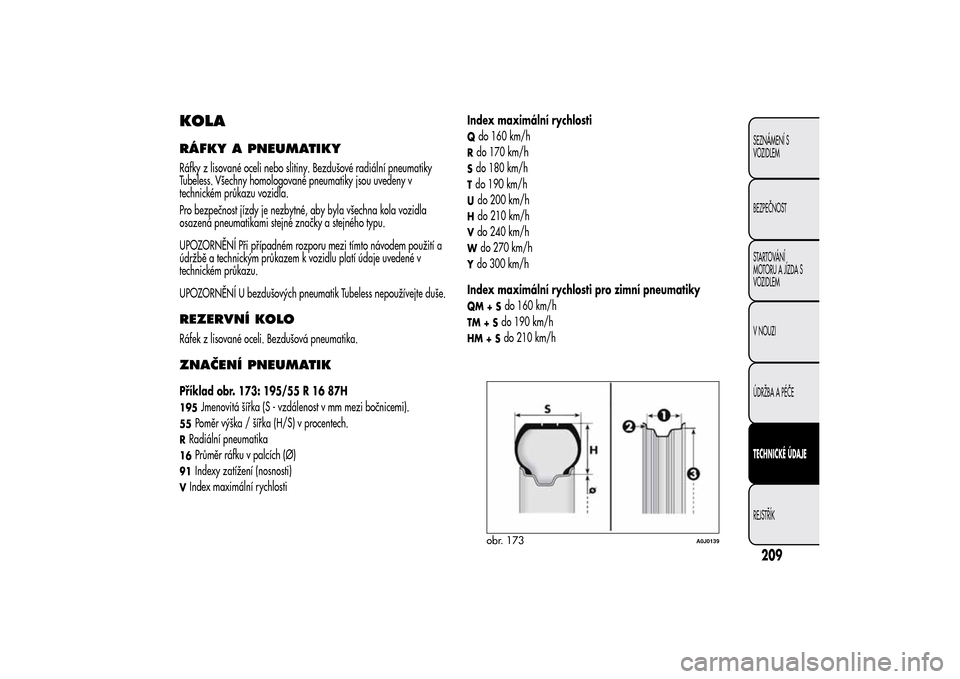

KOLARÁFKY A PNEUMATIKYRáfky z lisované oceli nebo slitiny. Bezdušové radiální pneumatiky
Tubeless. Všechny homologované pneumatiky jsou uvedeny v
technickém průkazu vozidla.
Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla
osazená pneumatikami stejné značky a stejného typu.
UPOZORNĚNÍ Při případném rozporu mezi tímto návodem použití a
údržbě a technickým průkazem k vozidlu platí údaje uvedené v
technickém průkazu.
UPOZORNĚNÍ U bezdušových pneumatik Tubeless nepoužívejte duše.REZERVNÍ KOLORáfek z lisované oceli. Bezdušová pneumatika.ZNAČENÍ PNEUMATIKPříklad obr. 173: 195/55 R 16 87H195
Jmenovitá šířka (S - vzdálenost v mm mezi bočnicemi).
55
Poměr výška / šířka (H/S) v procentech.
RRadiální pneumatika16
Průměr ráfku v palcích (Ø)
91
Indexy zatížení (nosnosti)
VIndex maximální rychlostiIndex maximální rychlosti
Qdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/hW
do 270 km/h
Ydo 300 km/h
Index maximální rychlosti pro zimní pneumatikyQM + S
do 160 km/h
TM + S
do 190 km/h
HM + S
do 210 km/h
obr. 173
A0J0139
209SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK
