2014 Alfa Romeo MiTo ostřikovač

KAPALINA PRO OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO OKNAPři nedostatečné hladině vyšroubujte uzávěr D nádržky a doplňte ji
kapalinou uvedenou v kapitole "Technické údaje".
Necestujte s prázdnou nádržkou ostřikovače: činnost
ostřikovače je velmi důležitá pro zlepšení viditelnosti.
Některé přísady do ostřikovače jsou hořlavé. V
motorovém prostoru se nacházejí horké části, které by se při
kontaktu s nimi mohly vznítit.
BRZDOVÁ KAPALINAZkontrolujte, zda kapalina je na maximální hladině. Jestliže není
hladina dostatečná, vyšroubujte uzávěr E nádržky a doplňte ji
kapalinou uvedenou v kapitole "Technické údaje".
Brzdová kapalina je vysoce korozivní, proto nesmí potřísnit
lakované díly. Případné zasažené části okamžitě umyjte
vodou.Brzdová kapalina je toxická a vysoce korozívní. Při
náhodném kontaktu omyjte zasažené části těla vodou
a neutrálním mýdlem a opláchněte je hojným
množstvím vody. Při pozření kapaliny vyhledejte bez prodlení
lékaře.Symbolem
na kontejneru jsou označeny brzdové
kapaliny syntetického typu, tím jsou odlišeny od
kapalin minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit speciální gumová těsnění
brzdové soustavy.
186SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

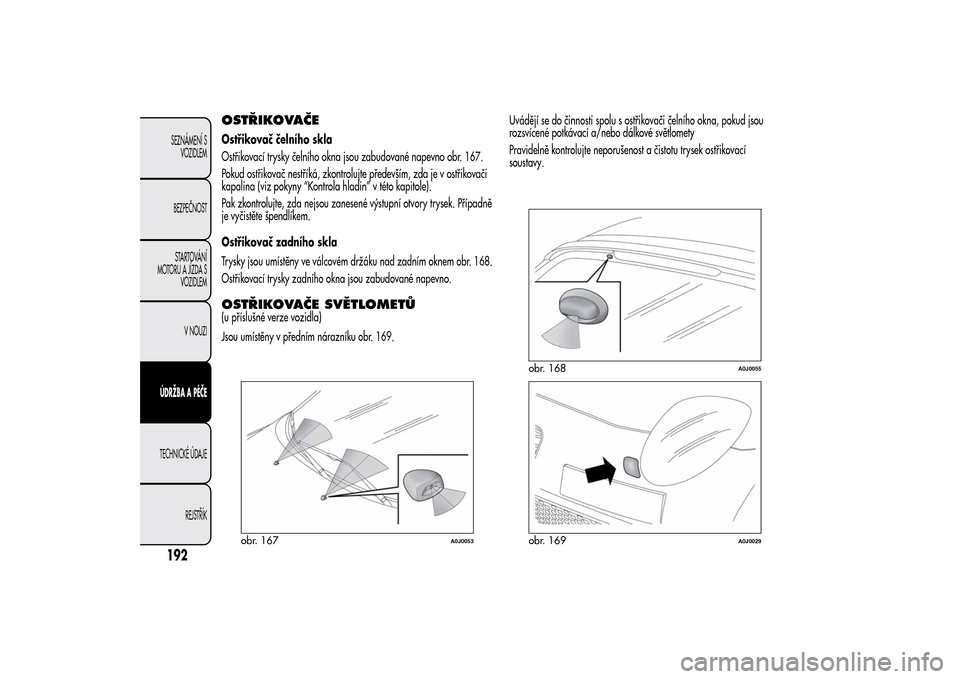

OSTŘIKOVAČEOstřikovač čelního skla
Ostřikovací trysky čelního okna jsou zabudované napevno obr. 167.
Pokud ostřikovač nestříká, zkontrolujte především, zda je v ostřikovači
kapalina (viz pokyny “Kontrola hladin” v této kapitole).
Pak zkontrolujte, zda nejsou zanesené výstupní otvory trysek. Případně
je vyčistěte špendlíkem.
Ostřikovač zadního skla
Trysky jsou umístěny ve válcovém držáku nad zadním oknem obr. 168.
Ostřikovací trysky zadního okna jsou zabudované napevno.OSTŘIKOVAČE SVĚTLOMETŮ(u příslušné verze vozidla)
Jsou umístěny v předním nárazníku obr. 169.Uvádějí se do činnosti spolu s ostřikovači čelního okna, pokud jsou
rozsvícené potkávací a/nebo dálkové světlomety
Pravidelně kontrolujte neporušenost a čistotu trysek ostřikovací
soustavy.
obr. 167
A0J0053
obr. 168
A0J0055
obr. 169
A0J0029
192SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

NÁPLNĚ
221SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK
Turbo TwinAir 1.4 Benzín
Předepsaná paliva a
litry kg litry kg
Palivová nádrž: 45 – 45 –
Bezolovnatý benzín nejméně 95
RON (Norma EN 228)
včetně rezervy 5 - 7 – 5 - 7 –
Chladicí soustava motoru (s
klimatizací)5,4 5,3 5,2 4,6Směs destilované vody a
kapaliny PARAFLU
UPv poměru
50 %
(*)
Olejová vana 3,0 2,4 2,7 2,3SELENIA DIGITEK P.E. (verze
Turbo TwinAir)
SELENIA StAR P.E. (verze 1.4
benzín) Olejová vana motoru a filtr 3,5 2,6 2,9 2,5
Skříň převodovky/diferenciálu 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
originální maziva

1.4 Turbo Multi Air 1.3 JTD
M-2
Předepsaná paliva
a originální maziva
litry kg litry kg
Palivová nádrž: 45 – 45 –Bezolovnatý benzín min. 95
R.O.N (Specifikace EN 228)
(verze 1.4 Turbo Multi Air)
Nafta pro motorová vozidla
(Specifikace EN 590)
(verze 1.3 JTD
M-2
) včetně rezervy 5 - 7 – 5 - 7 –
Chladicí soustava motoru (s
klimatizací)6,0 5,3 7,2 6,4Směs destilované vody a
kapaliny PARAFLUUPv poměru
50 %
(*)
Olejová vana 3,1 2,6 3,0 2,5SELENIA StAR P.E.
(verze 1.4 Turbo Multi Air )
SELENIA WR P.E.
(verze 1.3 JTD
M-2
) Olejová vana motoru a filtr 3,5 3,0 3,2 2,7
Skříň převodovky/diferenciálu 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
222SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

1.6 JTD
M
Předepsaná paliva
a originální maziva
litry kg
Palivová nádrž: 45 –
Nafta pro motorová vozidla
(Specifikace EN 590)
včetně rezervy 5 - 7 –
Chladicí soustava motoru (s klimatizací) 5,7 5,0Směs destilované vody a kapaliny
PARAFLU
UPv poměru 50 %
(*)
Olejová vana 4,3 3,6
SELENIA WR P.E.
Olejová vana motoru a filtr 4,6 3,9
Skříň převodovky/diferenciálu 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(**)
3,0 (6,0) 2,8 (5,6)Směs destilované vody a kapaliny
TUTELA PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
223SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Nemrznoucí směr
do chladičeNemrznoucí směs červené barvy na bázi inhibovaného
ethylenglykolu s organickým složením. Podle specifikací
CUNA NC 956-16, ASTM D 3306.
Předpis FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Směs:
50 % destilované vody
50%PARAFLU
UP
(**)
Přísada do naftyNemrznoucí přísada do motorové nafty s ochranným
účinkem pro dieselové motoryTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Smíchat s naftou
(25 cm3 na 10 litrů)
Kapalina do
ostřikovačů
čelního/zadního
okna/světlometůSměs lihů, vody a tenzioaktivních činidel
CUNA NC 956-11
Předpis FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Používat neředěný nebo
zředěný do
ostřikovacích soustav(*)UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné než uvedené charakteristiky.
(**)V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLU
UPa 40 % destilované vody.
226SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Kvalitativní charakteristiky kapalin a maziv
Použití

Klimatizace, automatická
dvouzónová....................................... 53
Kola a pneumatiky
– Fix&Go Automatic (sada)................. 147
– Kola a pneumatiky .......................... 189
– rezervní kolo ................................... 209
– tlak vzduchu v pneumatikách............ 214
– výměna kola ................................... 141
Kola
– ráfky a pneumatiky.......................... 209
Konfigurovatelný multifunkční displej ..... 20
Kontrolky ve sdruženém přístroji ............ 6Loketní opěrka, přední......................... 71M
aziva (charakteristiky) ..................... 224
Menu di Setup ..................................... 22
Mlhové světlomety ........................... 69-157
Montáž sedačky "Universale"................ 118
Motor .................................................. 200
– Hladina chladicí kapaliny ................ 185
– značení .......................................... 197
Motorový olej
– kontrola hladin ................................ 185
– spotřeba ......................................... 185
Motorový prostor
– Kontrola hladin ............................... 179– umytí .............................................. 194
Multifunkční displej............................... 19
N
aftový filtr ....................................... 187
Náplně................................................ 221
O
brysová a potkávací světla ............... 59
Odstavení vozidla na delší dobu ........... 139
Ochrana životního prostředí.................. 109
Opěrky hlavy ....................................... 45
– Přední opěrky hlavy ......................... 45
– Zadní opěrky hlavy.......................... 45
– Zařízení “Anti-Whiplash” ................. 45
Optické skupiny
– přední optické skupiny
(výměna žárovek) ............................ 155
– zadní optické skupiny
(výměna žárovek) ............................ 157
Ostřikovač čelního skla
– hladina kapaliny ostřikovačů oken .... 186
Ostřikovače čelního skla ....................... 192
Ostřikovače světlometů ......................... 192
Ostřikovače zadního okna .................... 192
Ostřikovač zadního skla
– hladina kapaliny do ostřikovače
zadního skla ................................... 186
Ostřikování skel ................................... 61
Osvětlení registrační značky– výměna žárovek .............................. 158
Osvitový senzor ................................... 59
Otáčkoměr .......................................... 6
Ovládací tlačítka .................................. 21
Ovládače ............................................ 68
Ovládače oken, elektrické ..................... 78
– Ovládače ....................................... 78
Označení motoru ................................. 198
Palubní deska .................................... 4
– Konfigurovatelný multifunkční
displej ............................................ 5
– Multifunkční displej.......................... 4
Parkovací senzory ................................ 102
Parkovací světla ................................... 59
Plán údržby ......................................... 174
Pneumatiky
– Fix&Go Automatic (sada)................. 147
– plnicí tlak ........................................ 214
– pneumatiky dodané s vozidlem ........ 212
– pneumatiky Rim Protector ................. 211
– zimní pneumatiky ............................ 212
– značení pneumatik .......................... 209
Pneumatiky - údržba............................. 189
Pojistky (výměna).................................. 161
Položky menu....................................... 23
261SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJEREJSTŘÍK

Popelník .............................................. 72
Potkávací (světlomety)
– výměna žárovek .............................. 156
Potkávací světlomety
– výměna žárovky .............................. 156
Poziční/brzdová světla ......................... 157
Poziční světla/denní světla (D.R.L.)
– výměna žárovek .............................. 155
Proudové zásuvky................................. 71
Přední stropní svítidlo
– výměna žárovky .............................. 158
Přenos výkonu ...................................... 206
Přeprava dětí, bezpečná ....................... 116
Příprava pro montáž dětské sedačky
"Isofix" .............................................. 121
Přístroj, hasicí ...................................... 73
Přístrojová deska .................................. 3
Pylový filtr............................................ 187Radiostanice a mobilní telefony ........... 102
Ráfky kol
– kola a pneumatiky ........................... 189
– rozměry ......................................... 212
– značení ráfků .................................. 210
Rim Protector (pneumatiky) .................... 211
Řazení rychlostních stupňů .................... 133
Řízení, elektrický posilovač.................... 101Řízení.................................................. 208
Sada Fix&Go Automatic ..................... 147
Sedadla .............................................. 42
– Easy Entry ...................................... 44
– Přední sedadla ................................ 42
– Přední sportovní sedadla .................. 44
Side Bag (přední boční airbagy)............ 127
Skla (čistění) ........................................ 194
Skříňka v palubní desce ........................ 70
Sluneční clony ...................................... 73
Směrová světla ................................ 60-157
– Funkce “Laně Change” ..................... 60
– výměna žárovky .............................. 156
Sněhové řetězy .................................... 138
Spínací skříňka zapalování ................... 41
– Zámek řízení ................................... 41
Spojka ................................................ 206
Spotřeba paliva ................................... 227
Startování motoru................................. 130
Startování motoru................................. 140
– Startování motoru setrvačností .......... 141
– Startování s pomocnou baterií .......... 140
Stírač čelního skla
– stírací lišty....................................... 190
– výměna stíracích lišt......................... 191Stírač/ostřikovač čelního skla ................ 61
– Funkce "inteligentního ostřikování".... 62
Stírač/ostřikovač zadního okna ............. 63
Stírač zadního skla
– stírací lišty....................................... 190
– výměna stírací lišty .......................... 191
Stropní svítidla ..................................... 66
– Přední stropní svítilna ....................... 66
– Stropní svítilna, malá světla .............. 67
– Stropní svítilna v odkládací
schránce ......................................... 68
– Svítilna v zavazadlovém prostoru ..... 67
– Svítilny u dveřního prahu ................. 67
Stropní svítilna
– výměna žárovek .............................. 160
Střešní nosiče / střešní nosiče lyží .......... 86
Světelné výstražné znamení .................. 60
Světla, vnější ........................................ 59
– Levý pákový ovladač ....................... 59
Světla, vnější malá ............................... 61
Světlomety ........................................... 87
– Nastavení světelného svazku ............ 87
– Nastavení světlometů v zahraničí ...... 88
– Nastavovač světlometů..................... 87
– výměna žárovek .............................. 155
262SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJEREJSTŘÍK
