I NØDSTILFÆLDE
I en nødsituation anbefales det at ringe til gratisnummeret i garantihæftet. Man kan også konsultere websiden
www.alfaromeo.com for at søge efter nærmeste autoriserede Alfa Romeo værksted.START AF MOTORENHenvend dig straks til et autoriseret Alfa Romeo værksted, hvis
kontrollampen
i instrumentgruppen lyser med fast lys.
START MED HJÆLPEBATTERIHvis batteriet er afladet, startes motoren med strøm fra et andet batteri
med samme eller lidt større kapacitet.
Benyt et sæt egnede startkabler, og gå frem på følgende måde:
❒Forbind de to batteriers positive poler (mærket "+" ved siden af
polen) fig. 113 med det ene startkabel.❒Forbind det andet startkabel til hjælpebatteriets negative pol (-) og et
stelpunkt
på motoren eller gearkassen på den bil, der skal
startes.
❒Start motoren. Når motoren er i gang, fjernes de to kabler modsat
rækkefølgen end ved tilslutningen.
For at foretage start med hjælpebatteri på biler udstyret med
Start&Stop-systemet henvises til afsnittet "Start&Stop-system" i kapitlet
"Lær bilen at kende".
Starter motoren ikke efter nogle få forsøg, skal man henvende sig til et
autoriseret Alfa Romeo værksted.
VIGTIGT Forbind aldrig de to batteriers negative poler direkte! Hvis
hjælpebatteriet er monteret i en anden bil, skal man undgå kontakt
mellem de to bilers metaldele.Forsøg aldrig at starte motoren ved hjælp af et
ladeapparat: risiko for skader på de elektroniske systemer,
herunder styreenhederne for tænding og indsprøjtning.
fig. 113
A0J0392
141BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Pærer Type Effekt Ref. figur
Forreste positionslys/kørelys W21/5W 5/21W A
Bageste positionslys Med lysdioder – –
Nærlys H7 55W D
Fjernlys H7 55W D
Forreste blinklygter modul 24W 24W B
Bageste blinklygter P21W 21W B
Sideblink WY5W 5W A
Stoplygter Med lysdioder – –
3. stoplygte Med lysdioder – –
Nummerpladelys W5W 5W A
Tågeforlygter H1 55W E
Tågebaglygter P21W 21W B
Baklys P21W 21W B
Loftslampe fortil C10W 10W C
Bagagerumslampe W5W 5W A
Lampe i handskerum C5W 5W C
Udstigningslampe W5W 5W A
154BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Blinklys i siden
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 136 så clipsen B trykkes sammen, og tag
enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den med uret.
❒Montér derefter lygteenheden på bilen, og sørg for at clipsen B går i
indgreb med et klik.TÅGEFORLYGTER(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af disse pærer.
BAGLYGTEENHEDERFor at få adgang til baglygteenheden skal du trykke på
bagagerummets sidebeklædning (se fig. 137). Inden i
baglygteenheden findes pærerne for positionslys, blinklys og stoplys.POSITIONSLYS/STOPLYSDe er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.BLINKLYSFor at udskifte pæren skal du løfte bagagerummets sidebeklædning,
dreje fatningen A fig. 137 og udskifte pæren.
fig. 136
A0J0042
fig. 137
A0J0043
157BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

TÅGEBAGLYGTER/BAKLYGTERHenvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af pærerne i tågebaglygterne A fig. 138 eller baklygter B
fig. 138.3. STOPLYSDe er placeret på bagagerummets bagklap og er med lysdioder.
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning.
NUMMERPLADELYGTERPærerne udskiftes på følgende måde:
❒Fjern nummerpladelygterne A fig. 139.
❒Drej fatningen B fig. 140 med uret, fjern pæren C, og udskift den.
fig. 138
A0J0044
fig. 139
A0J0046
fig. 140
A0J0045
158BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

CENTRALBOKS I INSTRUMENTPANELfig. 153BESKYTTET KREDSSIKRING AMPERE
Højre nærlysF12 7,5
Venstre nærlysF13
7,5/5
(*)
System til lygteindstillingF13 7,5
Loftslampe fortil, bagagerumslampe, lampe på solskærm, udstigningslamper på døre,
handskerumslysF32 5
Autoradio, forberedelse for autoradio (afhængigt af versioner/markeder),Uconnect
™
5"
Radio (afhængigt af versioner/markeder), styreenhed for airconditiongruppe, styreenhed for
alarmsirene, styreenhed til kontrol af kabineovervågning, udvendigt EOBD-diagnosestik,
styreenhed til registrering af dæktrykF36 10
Instrumentgruppe, kontakt til aktivering af stop F37 5
Motor til dørlåsning på døre, motor til aktivering af Safe Lock på døre, motor til oplåsning af
bagagerummets bagklapF38 15
Elektropumpe for front- og bagrudevasker F43 20
Elektrisk motor til rudeoprulning med styreenhed (dør i førersiden) F47 20
Elektrisk motor til rudeoprulning med styreenhed (dør i passagersiden) F48 20
Styreenhed for parkeringssensorer, regn-/skumringssensor på det indvendige bakspejl,
elektrokromisk sensor på indvendigt bakspejl, display kontrollampe for påsætning af
sikkerhedsseler på et lille panel, der er placeret over det indvendige bakspejl, belysning af
kontrolpaneler (midterste betjeningspanel, betjeningspanel i førersiden, betjeningspanel på
rattet), kontakter til aktivering af varmepuder på forsæderne, styreenhed for alarmsystemets
kabineovervågningssensorer, styreenhed for eldrevet soltag.F49 5
(*) Afhængigt af versioner/markeder
168BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BESKYTTET KREDSSIKRING AMPERE
Kontakt for tilkobling af kobling, kontakt for tilkobling af stoplys, relæ for motorsikringsboks,
styresystem på indvendigt varmeapparat/airconditionanlæg, luftmassemåler, sensor for vand i
dieselolie, autoradio, forberedelse for autoradio (afhængigt af versioner/markeder)F51 5
InstrumentgruppeF53 5
169BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

OPLADNING AF BATTERIVIGTIGT Fremgangsmåden ved opladning af batteriet er kun anført til
orientering. Lad et autoriseret Alfa Romeo værksted foretage
opladningen.
VIGTIGT Vent mindst 1 minut efter tændingsnøglen er stillet på STOP,
inden den elektriske strømforsyning til batteriet afbrydes.
Opladning bør ske langsomt ved lav strømstyrke i ca. 24 timer.
Længere tids opladning tid kan skade batteriet.VERSIONER UDEN Start&Stop-system(afhængigt af versioner/markeder)
Opladningen foretages på følgende måde:
❒Afmonter polskoen fra batteriets negative pol.
❒Forbind ladeapparatets kabler til batteriets poler med korrekt
polaritet.
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk ladeapparatet inden kablerne
fjernes fra batteriet.
❒Fastgør atter polskoen til batteriets negative pol.
VERSIONER MED Start&Stop-systemOpladningen foretages på følgende måde:
❒Frakobl stikket A fig. 156 (ved tryk på knappen B) fra sensoren C til
overvågning af batteriets opladningstilstand (sidstnævnte er placeret
på batteriets negative pol D).
❒Forbind ladeapparatets positive kabel (+) til batteriets positive pol
(+).
❒Forbind ladeapparatets negative kabel (–) til tappen D på batteriets
negative pol (–).
❒Tænd ladeapparatet.
❒Ved opladningens afslutning: Sluk ladeapparatet inden kablerne
fjernes fra batteriet.
❒Tilkobl stikket A til batteriets sensor C igen.
fig. 156
A0J0389
171BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

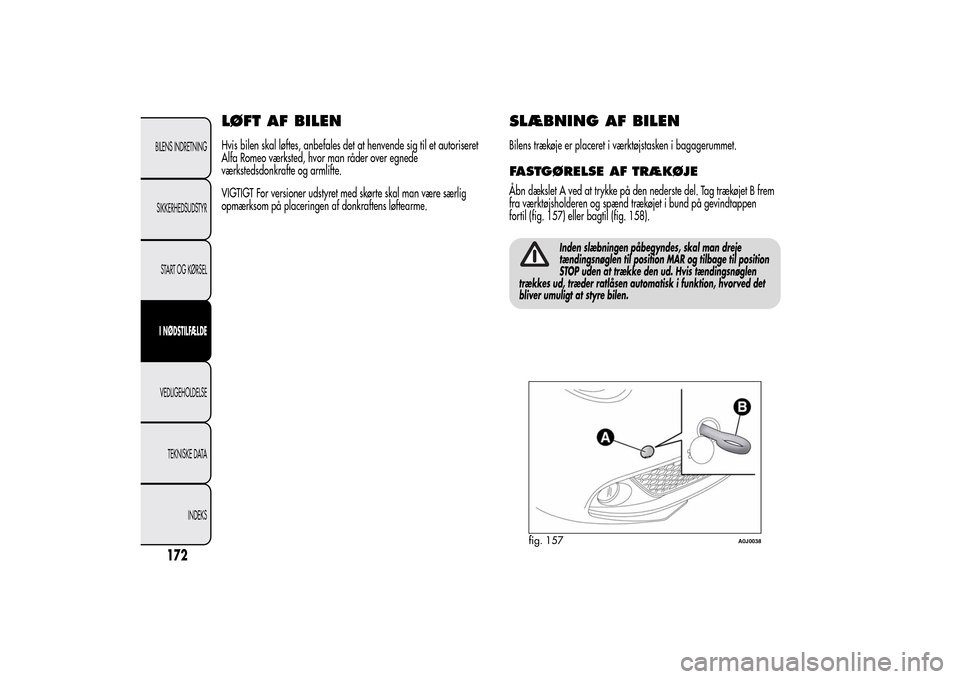

LØFT AF BILENHvis bilen skal løftes, anbefales det at henvende sig til et autoriseret
Alfa Romeo værksted, hvor man råder over egnede
værkstedsdonkrafte og armlifte.
VIGTIGT For versioner udstyret med skørte skal man være særlig
opmærksom på placeringen af donkraftens løftearme.
SLÆBNING AF BILENBilens trækøje er placeret i værktøjstasken i bagagerummet.FASTGØRELSE AF TRÆKØJEÅbn dækslet A ved at trykke på den nederste del. Tag trækøjet B frem
fra værktøjsholderen og spænd trækøjet i bund på gevindtappen
fortil (fig. 157) eller bagtil (fig. 158).
Inden slæbningen påbegyndes, skal man dreje
tændingsnøglen til position MAR og tilbage til position
STOP uden at trække den ud. Hvis tændingsnøglen
trækkes ud, træder ratlåsen automatisk i funktion, hvorved det
bliver umuligt at styre bilen.
fig. 157
A0J0038
