2014 Abarth Punto display

LÆR BILEN AT KENDE
INSTRUMENTPANEL
Omfanget og placeringen af betjeningsanordninger, instrumenter og kontrollamper kan variere fra version til version.
F0U001Abfig. 1
1.Indstillelige luftdyser i siderne – 2.Faste luftdyser i siderne – 3.Venstre kontaktarm: betjening af udvendig
belysning –
4.Instrumentgruppe – 5.Højre kontaktarm: betjening af forrudevisker, bagrudevisker og tripcomputer
6.Betjeninger på instrumentpanelet – 7. Forberedelse for montering af bærbart navigationssystem (afhængigt
af versioner/markeder) –
8.Indstillelige luftdyser midtfor – 9.Fastindstillet øvre luftdyse – 10.Frontairbag
i passagersiden –
11.Handskerum – 12.Lysleder – 13.Autoradio (afhængigt af versioner/markeder)
14.Betjeningspanel for varme/ventilation/aircondition – 15.Tændingslås – 16.Frontairbag i førersiden – 17. Greb
til indstilling af rat –
18.Betjeningspanel: Regulering af lygteindstillingen/rekonfigurerbart multifunktionsdisplay.
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
3
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 3

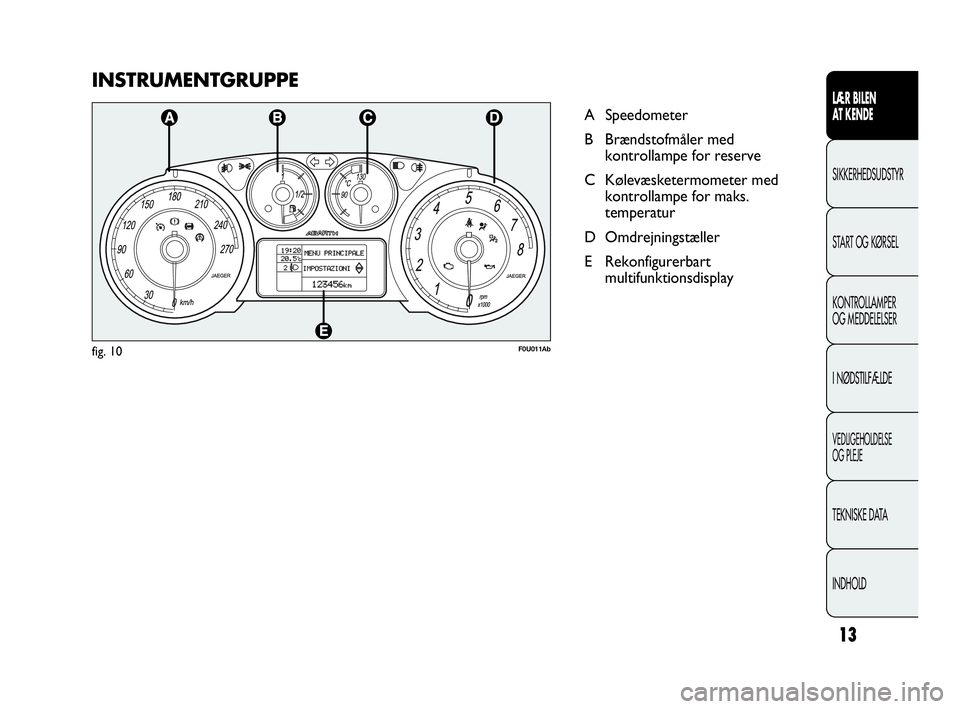

INSTRUMENTGRUPPE
A Speedometer
B Brændstofmåler med
kontrollampe for reserve
C Kølevæsketermometer med
kontrollampe for maks.
temperatur
D Omdrejningstæller
E Rekonfigurerbart
multifunktionsdisplay
F0U011Abfig. 10
INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
13
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 13

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
15
F0U015Abfig. 13F0U016Abfig. 14
Hvis kontrollampen B lyser op (samtidig med at der
vises en tilsvarende meddelelse på det rekonfigurerbare
multifunktionsdisplay), betyder det at
kølevæsketemperaturen er for høj: Stands motoren,
og henvend dig til Abarths servicenet. KØLEVÆSKETERMOMETER fig. 14
Termometeret angiver temperaturen af
væskeblandingen i motorens kølesystem. Visningen
begynder når temperaturen overstiger ca. 50 °C.
Under normale forhold skal viseren bevæge sig mellem
forskellige positioner på skalaen afhængigt af bilens
driftsbetingelser.
C Lav kølevæsketemperatur
H Høj kølevæsketemperatur.
Hvis kølevæsketermometerets viser når
det røde område, skal motoren omgående
standses. Henvend dig til Abarths
servicenet.
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 15

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
16fig. 15F0U2050Abg
REKONFIGURERBART
MULTIFUNKTIONSDISPLAY
Bilen er udstyret med et rekonfigurerbart
multifunktionsdisplay, som kan vise en række nyttige
informationer under kørslen på basis af de brugervalgte
indstillinger.STANDARDVISNING fig. 15
Standardvisningen omfatter:
AUr
B Dato
D Kilometertæller (viser kørte kilometer/miles)
E Signalering af bilens tilstand (f.eks. åbne døre, eller
eventuel forekomst af is på vejen, osv. ...)
F Lygteregulatorens position (kun ved tændt nærlys)
G Udvendig temperatur
Når tændingsnøglen drejes til position MAR, viser
displayet, som hovedskærmbillede, angivelse af dato fig.
15 eller overtryk i turboladeren fig. 16, afhængigt af den
tidligere foretagne indstilling i menupunktet „Første
side“ („Dato“ eller „Motorinfo“).
fig. 16F0U196Ab
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 16

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
17
BETJENINGSKNAPPER REKONFIGURERBART
MULTIFUNKTIONSDISPLAY fig. 17
+Tryk for at rulle opad i menuen og de tilhørende
valgmuligheder eller for sætte en vist værdi op.
MENUGiv et kort tryk for at åbne menuen og/eller
ESCgå til næste skærmbillede eller for at bekræfte
det ønskede valg.
Giv et langt tryk for at vende tilbage til
standardvisning.
−Tryk for at rulle nedad i den viste menu og de
tilhørende valgmuligheder eller for at sætte en vist
værdi ned.
Bemærk: Knapperne +og −aktiverer forskellige
funktioner alt efter følgende situationer: Regulering af instrumentbelysning
– Når standardvisningen er aktiv, regulerer knapperne
lysstyrken i instrumentgruppe, autoradio og automatisk
klimaanlæg.
Setup-menu
– rulning op eller ned i menuen
– forhøjelse eller reduktion af værdier ved indstillinger.
F0U017Abfig. 17
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 17

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
20
DISPLAYFUNKTIONER
FARTGRÆNSE
(Indstilling af fartgrænse)
Med denne funktion kan der indstilles en fartgrænse
i km/t eller mph. Hvis denne overskrides, vil brugeren
blive advaret (se „Kontrollamper og meddelelser“).
Indstilling af fartgrænse foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC. Displayet
viser teksten „Speed Beep“.
– Tryk på knappen +eller −for at slå funktionen
„fartgrænse“ til (On) eller fra (Off).
– Når funktionen er slået til (On), kan den ønskede
fartgrænse indstilles med knapperne +og −. Tryk
derefter på MENU ESC for at bekræfte indstillingen.Bemærk: Der kan indstilles hastigheder mellem 30 og
200 km/t eller mellem 20 og 125 mph afhængigt af den
forvalgte enhed (se afsnittet „Valg af måleenheder
(Units)“ i det følgende). Hvert tryk på knappen +/−
sætter værdien 5 enheder op eller ned. Holdes knappen
+/−indtrykket, sker ændringen løbende. Slip knappen,
når visningen nærmer sig den ønskede værdi, og afslut
indstillingen med enkeltvise tryk.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
Annullering af indstillingen sker på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker angivelsen „On“.
– Tryk på knappen −: På displayet blinker angivelsen
„Off“.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 20

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
21
TRIP B FRA/TIL
(„Trip B data“)
Med denne valgmulighed kan funktionen Trip B (etape)
slås til (On) eller fra (Off).
For nærmere oplysninger, se „Tripcomputer“.
Til- og frakobling foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme. CORNERING LYS
(Aktivering/deaktivering af „Cornering lights“
– Tågeforlygter med Cornering-funktion)
Denne funktion gør det muligt at slå „Cornering lights“
til eller fra. Gå frem på følgende måde for at
aktivere/deaktivere (ON/OFF) lysene:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker „On“ eller „Off“ (afhængigt af den hidtidige
indstilling).
– Tryk på knappen + eller − for at ændre indstillingen.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
REGNSENSOR
(indstilling af regnsensorens følsomhed)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at indstille regnsensorens
følsomhed i 4 niveauer.
Det ønskede følsomhedsniveau indstilles på følgende
måde:
– Giv et kort tryk på knappen MENU ESC: På displayet
blinker angivelsen af det sidst indstillede
„følsomhedsniveau“.
– Tryk på knappen +eller −for at indstille.
– Giv et kort tryk på knappen MENU ESC for at gå
tilbage til menuvisning, eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at gemme.
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:32 Pagina 21

INDHOLD TEKNISKE DATA
VEDLIGEHOLDELSE
OG PLEJE
I NØDSTILFÆLDE KONTROLLAMPER
OG MEDDELELSER START OG KØRSEL SIKKERHEDSUDSTYR
LÆR BILEN
AT KENDE
22
INDSTILLING AF UR
(„Set time“)
Med denne funktion kan man indstille uret ved hjælp af
to undermenuer for henholdsvis klokkeslæt („Time“) og
visningsmåde („Mode“).
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen MENU ESC. Displayet
viser de to undermenuer „Time“ og „Mode“.
– Tryk på knappen +eller −for at skifte mellem de to
undermenuer.
– Vælg den ønskede mulighed, og giv derefter et kort
tryk på knappen MENU ESC.
– Hvis du har valgt „Time“: Giv et kort tryk på knappen
MENU ESC. På displayet blinker “timer“.
– Tryk på knappen +eller −for at indstille.– Giv et kort tryk på knappen MENU ESC. Minuttallet
blinker på displayet.
– Tryk på knappen +eller −for at indstille.
– Hvis du har valgt „Mode“: Giv et kort tryk på knappen
MENU ESC. Den valgte visningsmåde blinker på
displayet.
– Tryk på knappen +eller −for vælge „24h“ eller „12h“.
Giv et kort tryk på knappen MENU ESC efter
indstillingen for at gå tilbage til undermenuen, eller giv et
langt tryk på knappen for at gå tilbage til hovedmenuen
uden at gemme.
– Giv igen et langt tryk på knappen MENU ESC for
at gå tilbage til standardvisning eller til hovedmenuen
afhængigt af hvor i menuen du befinder dig.
001-028 PUNTO Abarth DK 1ed 23-07-2012 8:33 Pagina 22
