2014.5 OPEL ZAFIRA C ESP

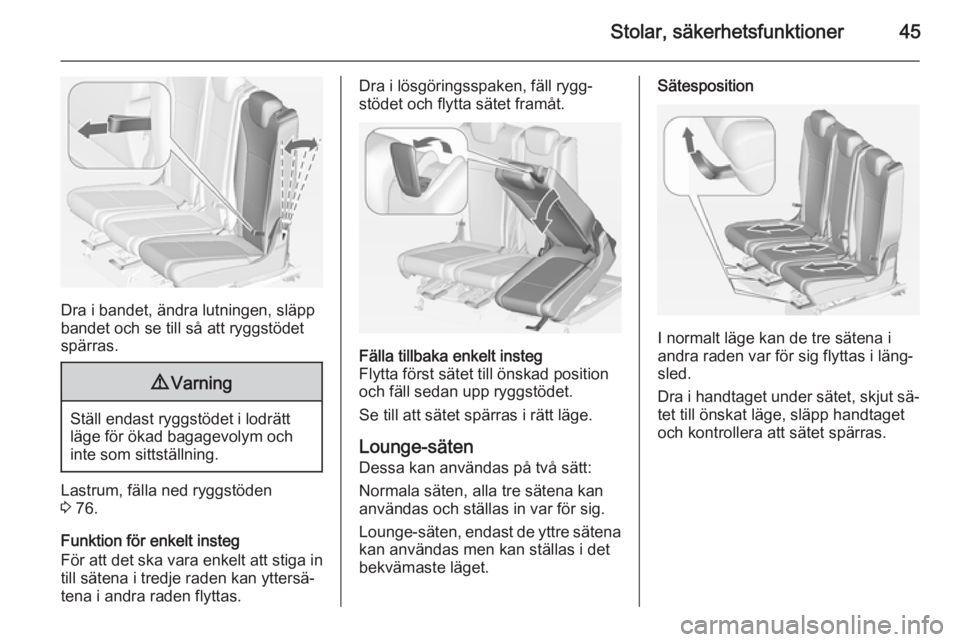

Stolar, säkerhetsfunktioner45
Dra i bandet, ändra lutningen, släpp
bandet och se till så att ryggstödet
spärras.
9 Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Lastrum, fälla ned ryggstöden
3 76.
Funktion för enkelt insteg
För att det ska vara enkelt att stiga in
till sätena i tredje raden kan yttersä‐
tena i andra raden flyttas.
Dra i lösgöringsspaken, fäll rygg‐
stödet och flytta sätet framåt.Fälla tillbaka enkelt insteg
Flytta först sätet till önskad position
och fäll sedan upp ryggstödet.
Se till att sätet spärras i rätt läge.
Lounge-säten Dessa kan användas på två sätt:
Normala säten, alla tre sätena kan användas och ställas in var för sig.
Lounge-säten, endast de yttre sätena kan användas men kan ställas i det
bekvämaste läget.
Sätesposition
I normalt läge kan de tre sätena i
andra raden var för sig flyttas i läng‐ sled.
Dra i handtaget under sätet, skjut sä‐
tet till önskat läge, släpp handtaget
och kontrollera att sätet spärras.

46Stolar, säkerhetsfunktioner
I lounge-läge kan dessutom de yttre
sätena flyttas i sidled när mittensätets ryggstöd har fällts till ett armstöd.
Sätena kan spärras i mellanlägen.
Ändra från normalt sätesläge till
lounge-läge ■ Tryck ned mittensätets nackskydd genom att trycka in spärren 3 36.
■ Fäll ned det mittre ryggstödet
genom att dra i bandet.
■Tryck på knapparna till vänster och
höger om det mittre nackskyddet
och fäll in ryggstödets yttre delar till
ett armstöd. Spärra ryggstödsde‐
larna i armstödsläget.
■ Dra i handtaget under respektive yttersäte och skjut sätena bakåt. I
det bakre läget kan sätena flyttas i
sidled. Låt sätet gå i ingrepp.
Detta är det bekvämaste sätesläget för yttersätena.Se upp
Med stolarna i lounge-läge:
■ Använd inte funktionen för en‐ kelt insteg 3 44.
■ Fäll inte ned de yttre sätenas ryggstöd.
■ Fäll inte upp det mittre rygg‐ stödet.
■ Fäll inte upp eller ned sätena i den tredje stolsraden 3 48.
Det skadar stolarna.

Stolar, säkerhetsfunktioner479Varning
Sätena får endast flyttas till
lounge-läge om sätena i den tredje stolsraden är tomma.
Ändra från lounge-sätesläge till nor‐
malt läge
■ Dra i handtaget under respektive yttersäte och skjut sätena till det
främre läget.
■ Tryck på knapparna till vänster och
höger om det mittre nackskyddet
och fäll ned båda armstödsdelarna
i mittenryggstödet.
■ Fäll upp det mittre ryggstödet. Ställ
in dess position genom att dra i
bandet.
Se upp
Innan du fäller upp det mittre rygg‐
stödet ska du se till att armstöds‐
delarna är nedfällda.
Se till att alla spärrar har låsts.
Ryggstöd
Ryggstödslutningen kan var för sig
ändras i tre lägen.
Dra i bandet, ändra lutningen, släpp
bandet och se till så att ryggstödet
spärras.
9 Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Lastrum, fälla ned ryggstöden
3 76.

50Stolar, säkerhetsfunktionerSäkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin sittposition.
Därmed minskas skaderisken avse‐
värt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Säkerhetsbältena är konstruerade för användning av en person i taget.
Barnsäkerhetssystem 3 58.
Kontrollera regelbundet alla delar av
bältessystemet så att det fungerar rik‐
tigt och inte har skador eller är ned‐
smutsat.
Byt ut skadade delar. Låt en verkstad byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.
Bältespåminnare
Varje säte är utrustat med en bältes‐
påminnare. För framsätena är det
kontrollampan X i varvräknaren
3 106, för baksätena symbolerna X
eller > i förarinformationscentralen
3 113.
Bälteskraftbegränsare
I framsätena minskas belastningen på kroppen genom gradvis frisläpp‐ning av bältet under en kollision.
Bältessträckare
Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 107 lyser kon‐
tinuerligt.

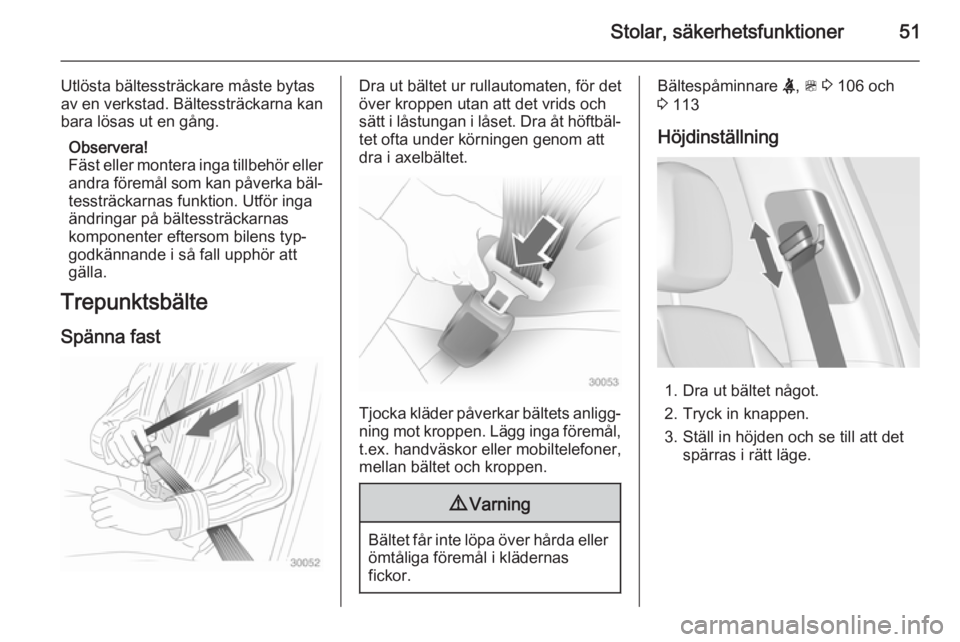

Stolar, säkerhetsfunktioner51
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller
andra föremål som kan påverka bäl‐ tessträckarnas funktion. Utför ingaändringar på bältessträckarnas
komponenter eftersom bilens typ‐
godkännande i så fall upphör att
gälla.
Trepunktsbälte
Spänna fastDra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X, > 3 106 och
3 113
Höjdinställning
1. Dra ut bältet något.
2. Tryck in knappen.
3. Ställ in höjden och se till att det spärras i rätt läge.

54Stolar, säkerhetsfunktionerAirbagsystem
Airbagsystemet består av ett antal in‐
dividuella system, med olika upp‐
byggnad beroende på utrustnings‐
nivån.
Vid utlösning fylls airbags inom några millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Felaktig hantering kan medföra att
airbagsystemen utlöses explo‐
sionsartat.
Observera!
Airbagsystemets och bältessträck‐ arnas styrelektronik finns vid mitt‐
konsolen. Placera inga magnetiska
föremål där.
Klistra inget över airbagskydden och
täck dem inte med andra material.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
När airbagen blåses upp kan varma
gaser som kommer ut leda till bränn‐
skador.
Kontrollampa v för airbagsystem
3 107.
Frontairbagsystem
Frontairbagsystemet består av en air‐
bag i ratten och en i instrument‐
panelen på passagerarsidan fram. De
identifieras med ordet AIRBAG.
Det finns dessutom en varningsetikett
på sidan av instrumentpanelen (syns
när den främre passagerardörren är
öppen) eller på framsätespassagera‐
rens solskydd.
Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft.
Tändningen måste vara på.

56Stolar, säkerhetsfunktionerKrockskyddsgardinerKrockskyddsgardinerna består av enairbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.
Krockskyddsgardinerna skyddar inte
passagerare på den tredje sätes‐
raden.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i tak‐
ramen är endast avsedda för upp‐ hängning av lätta kläder utan
galge. Lämna inte kvar några före‐
mål i kläderna.
Deaktivering av airbags
Passagerarplatsens främre airbag
måste deaktiveras om du ska mon‐
tera ett barnsäkerhetssystem i sätet.
Sidoairbag och krockskyddsgardiner,
bältessträckare och förarplatsens alla
airbags förblir aktiva.Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
högersida.

Förvaring81
Sätt fast insynsskyddet med kardbor‐rebandet i förvaringsutrymmet.
Montering
Sätt in bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll den så, sätt in
bagagerummets insynsskydd på
höger sida och se till att det spärras.
Lucka till
förvaringsutrymme under lastrumsgolv
GolvskyddPå versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom bak‐
sätena.
Interiörskyddsmatta Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet, och ska användas när alla
eller enstaka stolar/ryggstöd är ned‐
fällda.
Genom att vika ihop och vika ut mat‐
tan kan den användas på många olika
sätt.
Interiörskyddsmattan finns i två ver‐
sioner:
■ Standardskyddsmattan täcker om‐
rådet mellan bakluckan och andra sätesraden när ett eller båda sät‐
ena i den tredje raden är nedfällda.
■ Flexskyddsmattan är dubbelt så
stor som standardmattan, hopsatt
med en dragkedja. Den täcker hela lastrummet när ett eller flera säten
i andra och tredje raden är ned‐
fällda.Skyddsmattan kan vikas på längden i fyra delar (standard) respektive åtta
delar (flexmattan), har en dragkedja
på mitten och kan vikas på tvären i
fyra delar.
Nedan beskrivs några exempel på
hur mattorna kan användas.
Innan du viker ut eller viker ihop mat‐ tan måste alla komponenter avlägs‐
nas från sidoskenorna och från last‐
säkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.
