2014.5 OPEL CASCADA pojistková skříň

12V krátkosti
1Elektrické ovládání oken .......33
2 Vnější zrcátka ....................... 30
3 Tempomat .......................... 154
Omezovač rychlosti ............. 156
Výstraha před kolizí vpředu 157
4 Boční větrací otvory ............134
5 Směrová světla a změny
jízdního pruhu, světelná
houkačka, tlumená světla
a dálková světla, asistent
dálkových světel .................. 121
Výstupní osvětlení .............124
Obrysová světla ..................122
Tlačítka informačního
centra řidiče .......................... 98
6 Přístroje ................................ 87
7 Ovládací prvky na volantu ...80
8 Informační centrum řidiče .....98
9 Stěrač čelního okna,
ostřikovače čelního okna,
systém ostřikovačů
světlometů ............................. 8210 Sportovní režim ..................152
Centrální zamykání ...............23
Výstražná světla ................. 120
Kontrolka vypnutí airbagu ....93
Kontrolka bezpečnostního
pásu předního spolujezdce ..92
Cestovní režim ...................152
11 Informační displej ...............103
12 Stavová LED systému
alarmu .................................. 28
13 Středové větrací otvory ......134
14 Odkládací schránka
v palubní desce,
uzamykatelná ........................ 71
15 Systém kontroly trakcí ........ 150
Elektronické stabilizace
vozidla ................................ 151
Systémy parkovacího
asistenta .............................. 161Varování o opuštění
jízdního pruhu ....................174
Tlačítko Eco pro systém stop-start ............................. 139
16 Klimatizace .......................... 126
17 Vstup AUX, vstup USB ........11
18 Napájecí zásuvka .................. 86
19 Spínač k ovládání
stahovací střechy .................36
Centrální spínač oken ..........33
20 Páka voliče, mechanická
převodovka ........................ 147
Automatická převodovka ...144
21 Parkovací brzda, ruční
nebo elektrické ovládání .....149
22 Spínací skříňka se
zámkem volantu .................137
23 Houkačka ............................. 81
Airbag řidiče ......................... 62
24 Uvolňovací páčka kapoty ...186
25 Odkládací prostor ................. 73
Pojistková skříňka ..............204
26 Nastavení polohy volantu ....80

202Péče o vozidlo

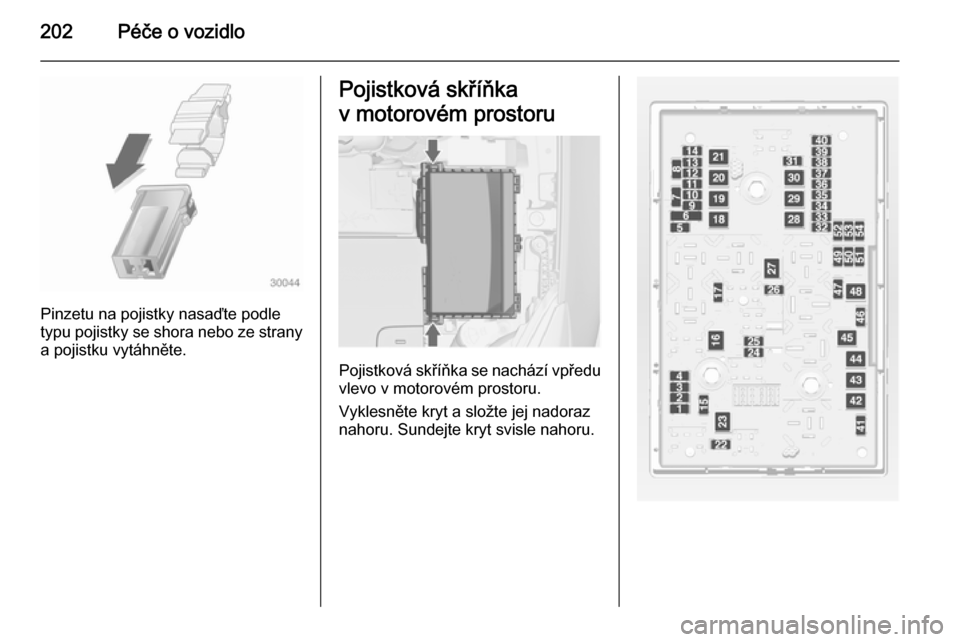

Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

204Péče o vozidlo
Č.Obvod47Houkačka48Ventilátor chladiče49Palivové čerpadlo50Naklápění světlometů, adaptivnípřední osvětlení51–52Nezávislé topení, vznětový
motor53Modul řízení převodovky, modul
řízení motoru54Vývěva, sdružený přístroj přístro‐ jové desky, topení a ventilace,
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce, poté otevřetekryt a sklopte ho dolu.

Péče o vozidlo205
Č.Obvod1Displeje2Řídicí jednotka karosérie, vnější
světla3Řídicí jednotka karosérie, vnější
světla4Informační systém5Informační systém, přístroj6Napájecí zásuvka, zapalovač
cigaret7Napájecí zásuvkaČ.Obvod8Řídicí modul karosérie, levé
tlumené světlo9Řídicí modul karosérie, pravé
tlumené světlo10Řídicí modul karosérie, zámky
dveří11Ventilátor interiéru12Elektricky ovládané sedadlo
řidiče13Elektricky ovládané sedadlo
spolujezdce14Diagnostický konektor15Airbag16Relé víka zavazadlového pros‐
toru17Klimatizace18Servisní diagnostika19Řídicí modul karosérie, brzdová
světla, koncová světla, světla
v interiéruČ.Obvod20–21Přístrojová deska22Systém zapalování23Modul řízení karoserie24Modul řízení karoserie25–26Zásuvka pro napájení příslušen‐
ství, v zavazadlovém prostoru
Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru.
