Körning och hantering193

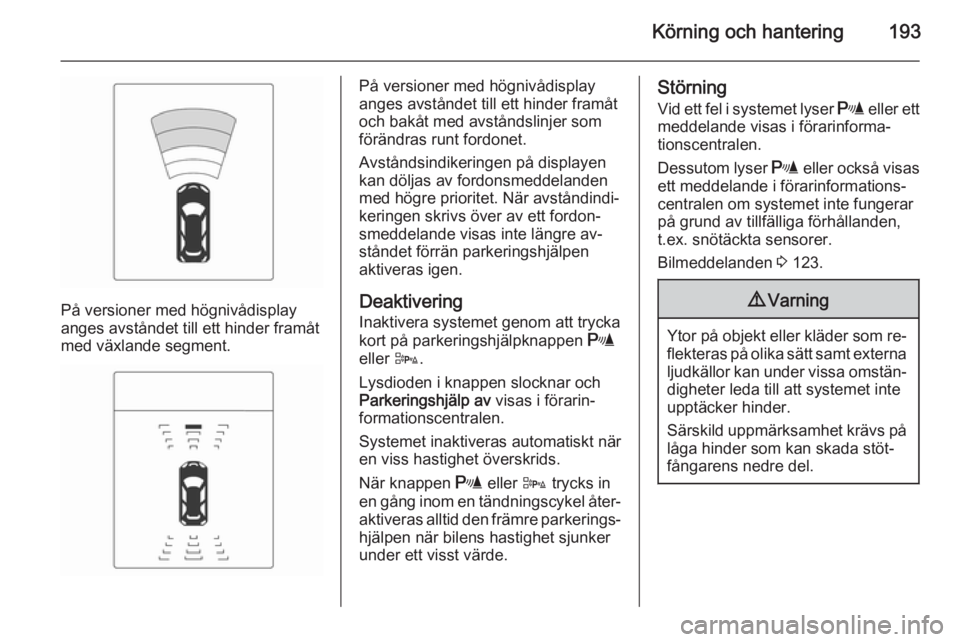

På versioner med högnivådisplay
anges avståndet till ett hinder framåt
med växlande segment.
På versioner med högnivådisplay
anges avståndet till ett hinder framåt
och bakåt med avståndslinjer som
förändras runt fordonet.
Avståndsindikeringen på displayen
kan döljas av fordonsmeddelanden
med högre prioritet. När avståndindi‐
keringen skrivs över av ett fordon‐
smeddelande visas inte längre av‐ ståndet förrän parkeringshjälpen
aktiveras igen.
Deaktivering Inaktivera systemet genom att trycka
kort på parkeringshjälpknappen r
eller D.
Lysdioden i knappen slocknar och
Parkeringshjälp av visas i förarin‐
formationscentralen.
Systemet inaktiveras automatiskt när
en viss hastighet överskrids.
När knappen r eller D trycks in
en gång inom en tändningscykel åter‐
aktiveras alltid den främre parkerings‐
hjälpen när bilens hastighet sjunker
under ett visst värde.Störning
Vid ett fel i systemet lyser r eller ett
meddelande visas i förarinforma‐
tionscentralen.
Dessutom lyser r eller också visas
ett meddelande i förarinformations‐
centralen om systemet inte fungerar
på grund av tillfälliga förhållanden,
t.ex. snötäckta sensorer.
Bilmeddelanden 3 123.9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.

194Körning och hanteringSe upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Sensorn kan upptäcka ett föremål
som inte finns (ekostörning) som or‐
sakas av yttre akustiska eller meka‐
niska störningar.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Avancerad parkeringshjälpDet avancerade parkeringshjälpsys‐
temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler. Det är dock fö‐
raren som har det fulla ansvaret för att godkänna en parkeringsficka som fö‐
reslås av systemet och parkerings‐
manövern.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
den främre och bakre stötfångaren.
Knapp D
Avancerad parkeringshjälp och par‐
keringshjälp 3 191 manövreras med
samma knapp. Aktivera eller inaktiv‐
era parkeringshjälpen genom att
trycka kort en gång på knappen.
Aktivera eller inaktivera avancerad
parkeringshjälp genom att hålla knap‐ pen D intryckt i ungefär en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.

Körning och hantering197
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort deaktiveras systemet. Tryck på knap‐
pen D i ungefär en sekund för att
aktivera systemet och söka efter en ny parkeringsficka.
Viktiga tips för användningen av
parkeringshjälpsystemen9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

198Körning och hantering9Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐
lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i menyn Inställningar i
Info-Display, personliga inställningar
3 130.
Inaktivering indikeras via ett medde‐ lande i förarinformationscentret.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning Enstaka missade varningar kan före‐
komma under normala förhållanden.

Körning och hantering199
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 271.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera
Backkameran hjälper föraren vid backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.

200Körning och hantering
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Deaktivering
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller inaktivering av back‐
kameran kan ändras på menyn
Inställningar i Info-Display , personliga
inställningar 3 130.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk,
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐ vet, skölj med vatten och torka med
en mjuk trasa,
■ bakluckan inte är riktigt stängd,
■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema tempera‐ turväxlingar.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐ mera i fronten och visar dem i förarin‐
formationscentret.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden

Bilvård245
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme, stöldlarm7Fläktstyrning, motorstyrenhet,
växellådans styrenhet8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS14BakrutetorkareNrStrömkrets15Motorstyrenhet16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare

246Bilvård
NrStrömkrets32Airbag33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Ytterbackspegel, regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare, bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–NrStrömkrets47Signalhorn48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51Luftlucka52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
