192Kjøring og bruk
En lysdiode i parkeringsradar-knap‐
pen viser at systemet er klart til bruk.
Indikasjon Systemet advarer føreren mot hin‐
dringer foran eller bak bilen ved hjelp
av lydsignaler. Avhengig av hvilken
av sensorene som er nærmest en hin‐ dring, hører du et lydsignal fra aktuell
sensor. Intervallene mellom lydene
blir kortere etter hvert som bilen nær‐ mer seg hindringen. Når avstanden er
mindre enn 30 cm, høres et sammen‐ hengende lydsignal.
Avstanden til gjenstanden kan også
vises i førerinformasjonen 3 117.I utførelsen med Uplevel-display, an‐
gis avstanden til en gjenstand foran
bilen ved hjelp av segment som end‐
res.
På utførelser med Uplevel-Combi-
display, angis avstanden til gjenstan‐
der foran eller bak bilen ved hjelp av
avstandslinjer som endres rundt bi‐
len.
Avstandsinformasjonen på displayet
kan overstyres av meldinger om bilen
som har høyere prioritet. Hvis av‐ standsinformasjon har blitt overskre‐vet av meldinger om bilen, angis av‐
standen ikke igjen før parkeringsra‐ daren aktiveres på nytt.
Deaktivering
Deaktiver systemet ved å trykke kort
på parkeringsradarknappen r eller
D .
Lysdioden i knappen slukker, og
Parkeringshjelp av vises på førerin‐
formasjonsdisplayet.
Systemet deaktiveres automatisk når
det overskrider en bestemt hastighet.
Hvis r-knappen eller D-knappen
trykkes en gang i løpet av en ten‐ ningssyklus, vil parkeringsradaren
foran alltid reaktiveres når bilhastig‐
heten kommer under en bestemt
verdi.
Feil Hvis det er en feil i systemet, tennes
r eller en melding vises i førerin‐
formasjonsdisplayet.
Hvis systemet ikke virker pga. midler‐
tidige forhold som snø på følerne, ten‐
nes r eller en melding vises i fører‐
informasjonsdisplayet.
Meldinger om bilen 3 124.

Kjøring og bruk195
Forslaget fra systemet regnes som
godtatt hvis bilen stoppes innen
10 meter etter at stopp-signalet er gitt. Systemet beregner den beste ruten til
parkeringsplassen. Deretter hjelper
den føreren til å styre bilen inn på par‐
keringsplassen ved å gi detaljert vei‐
ledning.Veiledningen viser:
■ et hint hvis farten er over 30 km/t,
■ kravet om å stoppe bilen når en parkeringsluke er registrert,
■ kjøreretningen under parkerings‐ manøveren,
■ rattets stilling under parkeringen,
■ for noen av instruksene vises det en framdriftstripe.
En vellykket parkering vises med et
slutt-symbol.Hvis føreren ikke stopper bilen innen
10 meter etter at parkeringsplassen
er foreslått, begynner systemet å se
etter en annen, passende parkerings‐ plass.
Skifte parkeringsside
Systemet er konfigurert til å finne par‐
keringsplasser på passasjersiden.
Veksle blinklyset til førersiden hvis du vil finne en parkeringsplass på fører‐
siden.
Prioritet i displayet
Etter at avansert parkeringshjelp er
aktivert, vises en melding på førerin‐
formasjonsdisplayet. Meldinger av

196Kjøring og bruk
høyere prioritet, som Meldinger om
bilen 3 124, vil bli vist. Etter å ha be‐
kreftet meldingen ved å trykke på
SET/CLR -knappen, vises lukeparke‐
ringsveiledningen igjen, og parkerin‐
gen kan fortsette.
DeaktiveringSystemet kobles ut:
■ trykk på knappen D i omtrent
ett sekund
■ parkering utført
■ kjøring med hastighet over 30 km/t
■ ved at du slår av tenningen
Deaktivering av føreren eller av sys‐
temet under manøvrering vises ved
Parkering deaktivert i førerinforma‐
sjonsdisplayet.
Feil
En melding vises i førerinformasjons‐ displayet når:
■ det er en feil i systemet
■ føreren ikke fullførte parkeringen
■ systemet er ikke i funksjonHvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
førerinformasjonsdisplayet. Parke‐
ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.
Trykk på knappen D i omtrent ett
sekund for å koble inn systemet og
lete etter en annen parkeringsplass.
Viktige tips for bruken av parkeringshjelpen9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Føleren kan fungere dårligere hvis den er dekket av for eksempel is
eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder i for‐
bindelse med større biler (for ek‐
sempel terrengbiler, minivarebiler, varebiler). Det er ikke sikkert at
systemet oppdager hindringer i
det øvre partiet på slike biler.
Det er ikke sikkert systemet opp‐
dager objekter med svært lite re‐
flekterende tverrmål, som enten er smale eller av mykt materiale.
Parkeringsradaren registrerer ikke
objekter som er utenfor registre‐
ringsområdet.

Kjøring og bruk197
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐
ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.
Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Varsling om dødvinkel på
siden
Blindsonevarslingssystemet oppda‐ ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet varsler visuelt
i hvert av sidespeilene når det regi‐
streres objekter som muligens ikke er synlige i de innvendige og utvendige
speilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av bilen.9 Advarsel
Blindsonevarslingen erstatter ikke
førerens syn.
Systemet oppdager ikke: ■ Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt.
■ Fotgjengere, syklister eller dyr.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i blindsonen under kjøring forover, en‐
ten et kjøretøy som passerer eller et
som blir passert, tennes et gult var‐
selsymbol B i det gjeldende sidespei‐
let. Hvis føreren så aktiverer blink‐
lyset, begynner varselsymbolet B å
blinke gult som en varsling om å ikke
bytte filer.
Blindsonevarslingen er aktiv fra has‐
tighet på 10 km/t opp til 140 km/t. Ved
kjørehastighet over 140 km/t deakti‐
veres systemet, noe som angis av at
varselsymbolene B lyser svakt i
begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreres
i blindsonen, lyser varselsymbolene
B som normalt på den gjeldende si‐
den.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.

198Kjøring og bruk
Systemet kan aktiveres eller deakti‐
veres i menyen Innstillinger på
informasjonsdisplayet. Personlig til‐
pasning av bilen 3 131.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner
Systemsensoren dekker en sone på
ca. 3 meter på begge sider av bilen.
Denne sonen begynner ved hvert si‐
despeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er ca. 0,5 meter til 2 meter fra bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller
møtende kjøretøyer registreres ikke.
Feil Tilfeldige tapte alarmer kan oppstå
under normale forhold.Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is eller sørpe. Rengjøringsin‐
struksjoner 3 272.
Ved en systemfeil, eller dersom sys‐
temet ikke fungerer på grunn av mid‐
lertidige tilstander, vises en melding
på førerinformasjonssenteret. Søk
hjelp hos et verksted.
Kamera bak
Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og par‐ keringsradarfølerne ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Aktivering
Riggekameraet aktiveres automatisk når bilen settes i revers.
Funksjonalitet
Kameraet er montert i baklukehånd‐
taket og har en visningsvinkel på 130°.

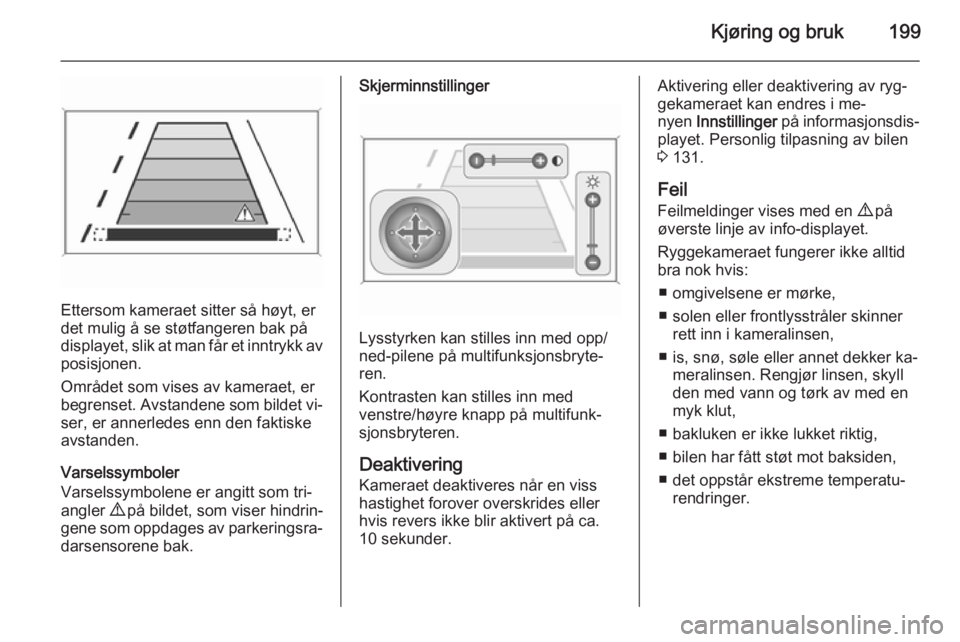

Kjøring og bruk199
Ettersom kameraet sitter så høyt, er
det mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐
ser, er annerledes enn den faktiske
avstanden.
Varselssymboler
Varselssymbolene er angitt som tri‐
angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darsensorene bak.
Skjerminnstillinger
Lysstyrken kan stilles inn med opp/
ned-pilene på multifunksjonsbryte‐
ren.
Kontrasten kan stilles inn med
venstre/høyre knapp på multifunk‐
sjonsbryteren.
Deaktivering Kameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av ryg‐
gekameraet kan endres i me‐
nyen Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 131.
Feil Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
■ omgivelsene er mørke,■ solen eller frontlysstråler skinner rett inn i kameralinsen,
■ is, snø, søle eller annet dekker ka‐ meralinsen. Rengjør linsen, skyll
den med vann og tørk av med en
myk klut,
■ bakluken er ikke lukket riktig,
■ bilen har fått støt mot baksiden,
■ det oppstår ekstreme temperatu‐ rendringer.

200Kjøring og brukTrafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet re‐gistrerer bestemte trafikkskilt med et
kamera bak frontruten og viser dem i
førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ■ fartsgrense
■ forbikjøring forbudt
■ slutt på fartsgrense
■ slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
■ motorveier
■ A-veier
■ barn lekerEkstra skilt ■ ekstra tips om trafikkskilt
■ restriksjoner ved bruk av tilhenger
■ fare for glatt vei
■ varsling om snø
■ retningspiler
Fartsskilt vises i førerinformasjonen
frem til neste fartsskilt eller slutt på
hastighetsgrense registreres, eller et definert tidsavbrudd for et skilt.
Kombinasjoner av flere skilter på dis‐
playet er mulig.

Kjøring og bruk201
Et utropstegn i en ramme angir at detfinnes et skilt til, som ikke kan identi‐
fiseres av systemet.
Systemet er aktivert ved hastighet
opp til 200 km/t, avhengig av lysfor‐
holdene. I mørket er systemet aktivt
opp til en hastighet på 160 km/t.
Så snart hastigheten er under
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes. Den
neste registrerte hastighetsanvisnin‐
gen vises.
DisplayvisningTrafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonssenteret, som velges med juste‐
ringshjulet på blinklyshendelen
3 117.
Når en annen funksjon i førerinforma‐ sjonsdisplayet har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.
Etter at trafikkskiltsiden er slettet av
systemet, vises følgende symbol:Innholdet i trafikkskiltsiden kan også
fjernes under kjøring ved å trykke på SET/CLR -knappen på blinklyshende‐
len i lengre tid.
Informasjonsrute
Skilt med fartsgrenser og forbikjøring
forbudt vises som en informasjons‐
rute på alle sider i førerinformasjonen.
