Automašīnas kopšana175
5.Uzstādiet atpakaļ spuldzes ietveri
lampā, pagrieziet spuldzes ietveri
pulksteņrādītāju kustības virzienā
un pārliecinieties, vai tā ir kārtīgi
nostiprināta.
6. Uzstādiet atpakaļ lampu pārsegus, izmantojot iepriekš
izskrūvētās 4 skrūves.

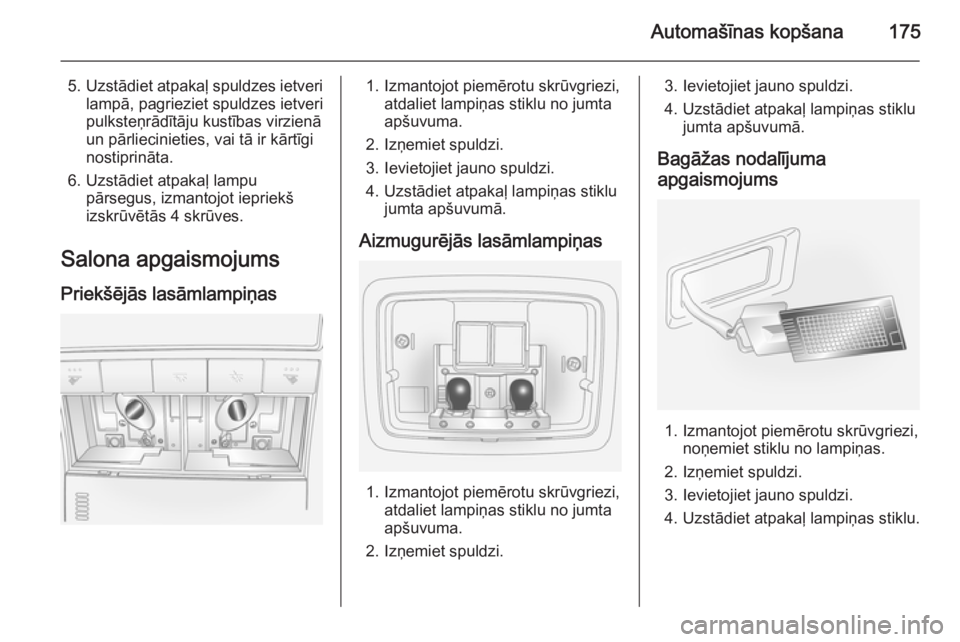

Salona apgaismojums
Priekšējās lasāmlampiņas1. Izmantojot piemērotu skrūvgriezi, atdaliet lampiņas stiklu no jumta
apšuvuma.
2. Izņemiet spuldzi.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet atpakaļ lampiņas stiklu jumta apšuvumā.
Aizmugurējās lasāmlampiņas
1. Izmantojot piemērotu skrūvgriezi, atdaliet lampiņas stiklu no jumta
apšuvuma.
2. Izņemiet spuldzi.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet atpakaļ lampiņas stiklu jumta apšuvumā.
Bagāžas nodalījuma
apgaismojums
1. Izmantojot piemērotu skrūvgriezi, noņemiet stiklu no lampiņas.
2. Izņemiet spuldzi.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet atpakaļ lampiņas stiklu.

176Automašīnas kopšana
Cimdu nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
■ motora nodalījumā blakus dzesēšanas šķidruma tvertnei;
■ kontrolmērinstrumentu panelī, priekšējā pasažiera sēdvietas kāju
nišas kreisajā pusē vai vadītāja
sēdvietas kāju nišas kreisajā pusē
(automašīnām ar stūri labajā pusē).
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji. Drošinātāju blokā var
atrasties arī drošinātāji bez funkcijas.Ir ieteicams vadāt līdzi pilnu rezerves drošinātāju komplektu. Rezerves
drošinātājus var uzglabāt motora
nodalījuma drošinātāju blokā.

Automašīnas kopšana177

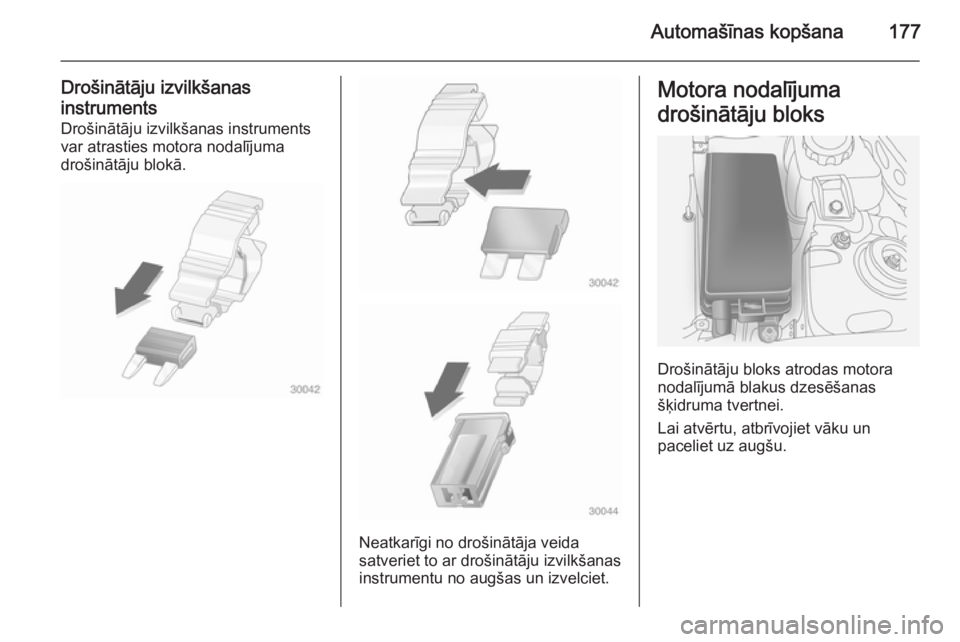

Drošinātāju izvilkšanas
instruments Drošinātāju izvilkšanas instruments
var atrasties motora nodalījuma
drošinātāju blokā.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

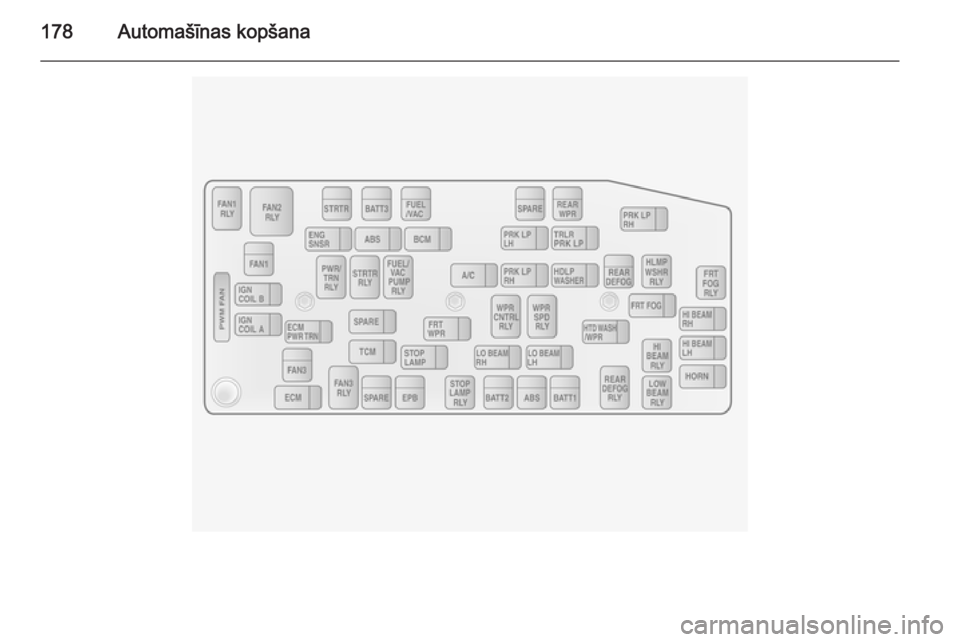

Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījumā blakus dzesēšanas
šķidruma tvertnei.
Lai atvērtu, atbrīvojiet vāku un
paceliet uz augšu.

178Automašīnas kopšana

Automašīnas kopšana179
DrošinātājsElektriskā ķēdeABSBremžu pretblo‐
ķēšanas sistēmaA/CKlimata kontrole,
gaisa kondicionē‐
šanas sistēmaBATT1Instrumentu
paneļa drošinā‐
tāju bloksBATT2Instrumentu
paneļa drošinā‐
tāju bloksBATT3Instrumentu
paneļa drošinā‐
tāju bloksBCMVirsbūves elektro‐
nisko sistēmu
vadības modulisECMMotora vadības
modulisECM PWR TRNMotora vadības
modulis, spēka
agregātsENG SNSRMotora sensoriEPBElektriski vadāmā
stāvbremzeDrošinātājsElektriskā ķēdeFAN1Dzesēšanas
ventilatorsFAN3Dzesēšanas
ventilatorsFRT FOGPriekšējie miglas
lukturiFRT WPRPriekšējā stikla
tīrītājsFUEL/VACDegvielas sūknis,
vakuumsūknisHDLP WASHERPriekšējo lukturu
mazgāšanas
sistēmaHI BEAM LHTālās gaismas
(kreisā puse)HI BEAM RHTālās gaismas
(labā puse)HORNSignāltaureHTD WASH/MIRApsildāmās
mazgāšanas
sistēmas
šķidrums, apsil‐
dāmi ārējie
spoguļiDrošinātājsElektriskā ķēdeIGN COIL AAizdedzes spoleIGN COIL BAizdedzes spoleLO BEAM LHTuvās gaismas
(kreisā puse)LO BEAM RHTuvās gaismas
(labā puse)PRK LP LHStāvgaisma
(kreisā puse)PRK LP RHStāvgaisma (labā
puse)PWM FANImpulsa platuma
modulācijas venti‐
latorsREAR DEFOGAizmugurējā stikla
apsildeREAR WPRAizmugurējā stikla
tīrītājsSPARE–STOP LAMPBremžu lukturiSTRTRStarteris

180Automašīnas kopšana
DrošinātājsElektriskā ķēdeTCMPārnesumkārbas
vadības modulisTRLR PRL LPPiekabes stāv‐
gaismas
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.

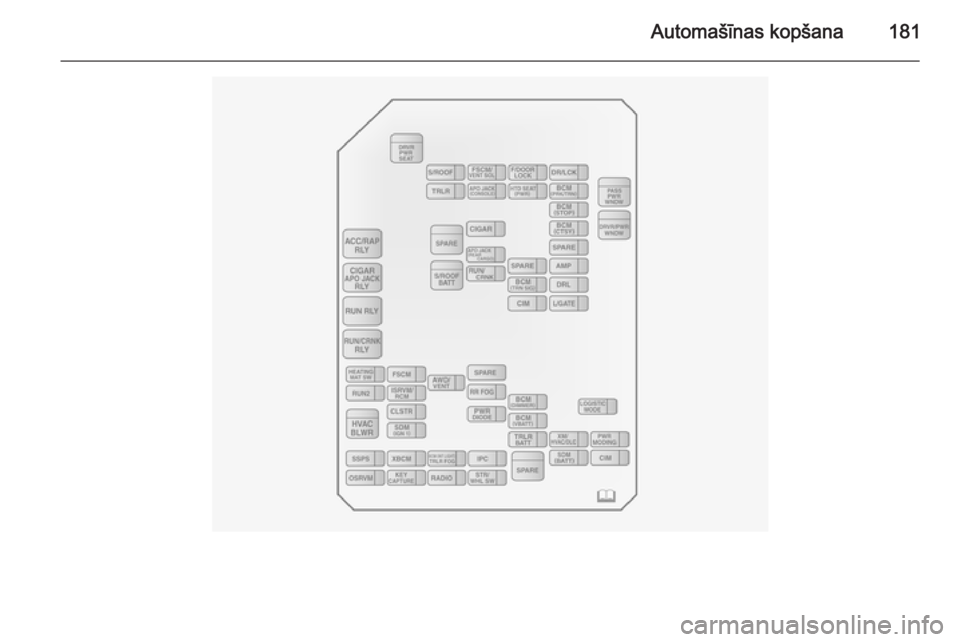

Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas priekšējā
pasažiera sēdvietas kāju nišas
kreisajā pusē vai vadītāja sēdvietas kāju nišas kreisajā pusē
(automašīnām ar stūri labajā pusē).
Atbrīvojiet fiksatoru, lai atvērtu vāku.

Automašīnas kopšana181

182Automašīnas kopšana
DrošinātājsElektriskā ķēdeAMPPastiprinātājsAPO JACK
(CONSOLE)Elektriskā
kontaktligzda
(viduskonsolē)APO JACK (REAR CARGO)Elektriskā
kontaktligzda
(bagāžas nodalī‐
jumā)AWD/VENTPilnpiedziņa,
ventilācijaBCM (CTSY)Salona apgai‐
smojumsBCM (DIMMER)Instrumentu
apgaismojumsBCM (INT LIGHT
TRLR FOG)Salona apgai‐
smojums,
piekabes miglas
lukturisBCM (PRK/TRN)Stāvgaisma,
pagriezienu
rādītājiBCM (STOP)Bremžu lukturiBCM (TRN SIG)Pagrieziena
rādītājiDrošinātājsElektriskā ķēdeBCM (VBATT)Akumulatoru
baterijas sprie‐
gumsCIMSakaru integrā‐
cijas modulisCLSTRKontrolmērin‐
strumentu
panelisDRLDienas gaitas
lukturiDR/LCKVadītāja durvju
slēdzeneDRVR PWR SEATElektriski vadā‐
mais vadītāja
sēdeklisDRV/PWR
WNDWElektriskais logs
vadītāja pusēF/DOOR LOCKDegvielas
tvertnes
ielietnes
durtiņasFRT WSRPriekšējā stikla
mazgāšanas
sistēmaDrošinātājsElektriskā ķēdeFSCMDegvielas
sistēmaFSCM/VENT SOLDegvielas
sistēma, ventilā‐
cijas solenoīdsHEATING MAT
SWApsildāmā
paklāja slēdzisHTD SEAT PWRSēdekļu apsildeHVAC BLWRKlimata
kontrole, gaisa
kondicionētāja
ventilatorsIPCKontrolmērin‐
strumentu
panelisISRVM/RCMSalona spogulis,
tālvadības
kompasa
modulisKEY CAPTUREAtslēgas satver‐
šanas ierīceL/GATEBagāžas nodalī‐
juma durvisLOGISTIC MODELoģistikas
režīms
