Guida e funzionamento129Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐ locità o si arresta, ad esempio a unsemaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena viene premuta la frizione. Un sensore
della batteria del veicolo assicura che
un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.
Attivazione Il sistema Start-stop è disponibile non appena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel seguito di questa sezione sono sod‐
disfatte.Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo il pulsante eco.
La disattivazione è indicata dallo spe‐ gnimento del LED presente nel pul‐
sante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
■ premere il pedale della frizione
■ posizionare la leva in folle
■ rilasciare il pedale della frizione
Il motore verrà spento mentre l'ac‐
censione rimane attivata.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.

142Guida e funzionamento
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r in‐
dica che il sistema è operativo.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il vei‐ colo, entro un raggio massimo di
1,5 metri. La frequenza dei segnali
acustici aumenta con l'avvicinarsi del
veicolo all'ostacolo. Quando la di‐
stanza è inferiore a circa 30 cm, il se‐
gnale acustico diventa continuo.
Disattivazione
Il sistema si disattiva automatica‐
mente disinserendo la retromarcia.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheggio
r .
In entrambi i casi il LED nel pulsante
si spegne.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a
causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
3 secondi e poi si spegne. La spia
r si accende nel quadro strumenti
3 88 e il relativo messaggio viene vi‐
sualizzato nel Driver Information Cen‐ ter.
Sistema di ausilio al parcheggio anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e

Guida e funzionamento143
dietro al veicolo. Il sistema emette
segnalazioni acustiche e visualizza
messaggi.
Il sistema è dotato di sei sensori di
parcheggio a ultrasuoni ubicati nel
paraurti anteriore e posteriore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono.
Il sistema di ausilio al parcheggio an‐
teriore-posteriore è sempre combi‐
nato con il dispositivo di assistenza al
parcheggio avanzato, vedi la sezione Dispositivo di assistenza al parcheg‐
gio avanzato.
Pulsante del sistema di ausilio al
parcheggio e logica di funzionamento
Il sistema di ausilio al parcheggio e il
dispositivo di assistenza al parcheg‐
gio avanzato impiegano entrambi lo
spesso pulsante di attivazione e di‐
sattivazione:
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una lunga pressione del pulsante
D (un secondo circa) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato, vedere la descri‐
zione dettagliata separata.
La logica del pulsante aziona i sistemi premendo come segue:
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una breve pressione
del pulsante lo disattiva.
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una lunga pressione
del pulsante attiva il dispositivo di
assistenza al parcheggio avanzato.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una breve pressione attiva
il sistema di ausilio al parcheggio anteriore-posteriore.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una lunga pressione del
pulsante lo disattiva.

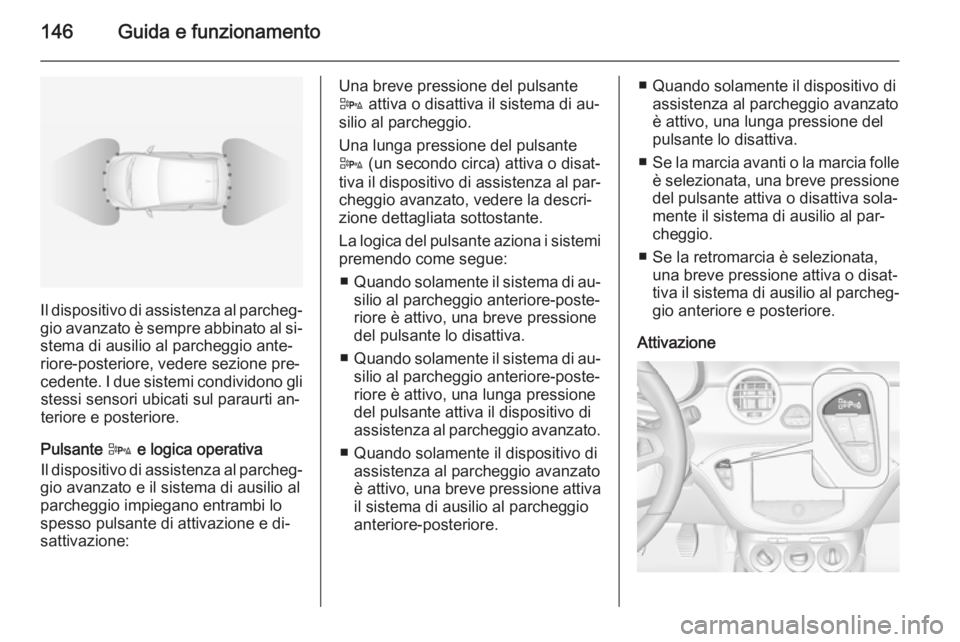

146Guida e funzionamento
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al si‐
stema di ausilio al parcheggio ante‐
riore-posteriore, vedere sezione pre‐ cedente. I due sistemi condividono gli stessi sensori ubicati sul paraurti an‐
teriore e posteriore.
Pulsante D e logica operativa
Il dispositivo di assistenza al parcheg‐
gio avanzato e il sistema di ausilio al parcheggio impiegano entrambi lo
spesso pulsante di attivazione e di‐
sattivazione:
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una lunga pressione del pulsante
D (un secondo circa) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato, vedere la descri‐
zione dettagliata sottostante.
La logica del pulsante aziona i sistemi premendo come segue:
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una breve pressione
del pulsante lo disattiva.
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una lunga pressione
del pulsante attiva il dispositivo di
assistenza al parcheggio avanzato.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una breve pressione attiva
il sistema di ausilio al parcheggio
anteriore-posteriore.■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una lunga pressione del
pulsante lo disattiva.
■ Se la marcia avanti o la marcia folle
è selezionata, una breve pressione
del pulsante attiva o disattiva sola‐
mente il sistema di ausilio al par‐
cheggio.
■ Se la retromarcia è selezionata, una breve pressione attiva o disat‐
tiva il sistema di ausilio al parcheg‐
gio anteriore e posteriore.
Attivazione

Guida e funzionamento151
Se un oggetto viene rilevato durante
le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐ tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Una pressione
lunga del pulsante D attiva il si‐
stema e la ricerca di un nuovo spazio di parcheggio.
Note di base sui sistemi di
ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano in posizione corretta.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema ini‐ zia una manovra di parcheggio. Ve‐
rificare la disponibilità dello spazio di
parcheggio suggerito.

152Guida e funzionamento
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente ac‐
cetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐
stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐
stico. Premere r o D breve‐
mente per disattivare il sistema di ausilio al parcheggio.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al par‐
cheggio ottimale è necessaria una
distanza di guida di almeno 10 km,
compresa una serie di curve.Allarme angolo morto
laterale
Il sistema di allarme angolo morto la‐
terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐
sere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
■ Veicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido.
■ Pedoni, ciclisti o animali.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

178Cura del veicolo
N.Circuito1–2Interruttore specchietto esterno3Centralina della carrozzeria4Centralina del telaio5ABS6Luce diurna sinistra7–8Centralina della carrozzeria9Sensore della batteria del veicolo10Regolazione della profondità dei
fari, TPMS11Tergilunotto12Disappannamento dei finestrini13Luce diurna destra14Disappannamento degli spec‐
chietti15–N.Circuito16Impianto GPL17Specchietto retrovisore interno18Centralina del motore19Pompa carburante20–21Bobina di iniezione22–23Impianto di iniezione24Impianto di lavaggio25Impianto di illuminazione26Centralina del motore27–28Centralina del motore29Centralina del motore30–31Proiettore sinistro32Proiettore destro

Cura del veicolo185
1.Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 216.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 221.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione pertinente sulla pagina Carico
pneumatici sul Driver Information
Center 3 90.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Center con Visualizza‐
tore Deluxe.
Il menù può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
