2013 YAMAHA XMAX 125 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
2. Den Schlüssel gegen den Uhrzeiger-
sinn drehen und dann abziehen.
3. Die Tankverschluss-Abdeckung
schließen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13221
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-

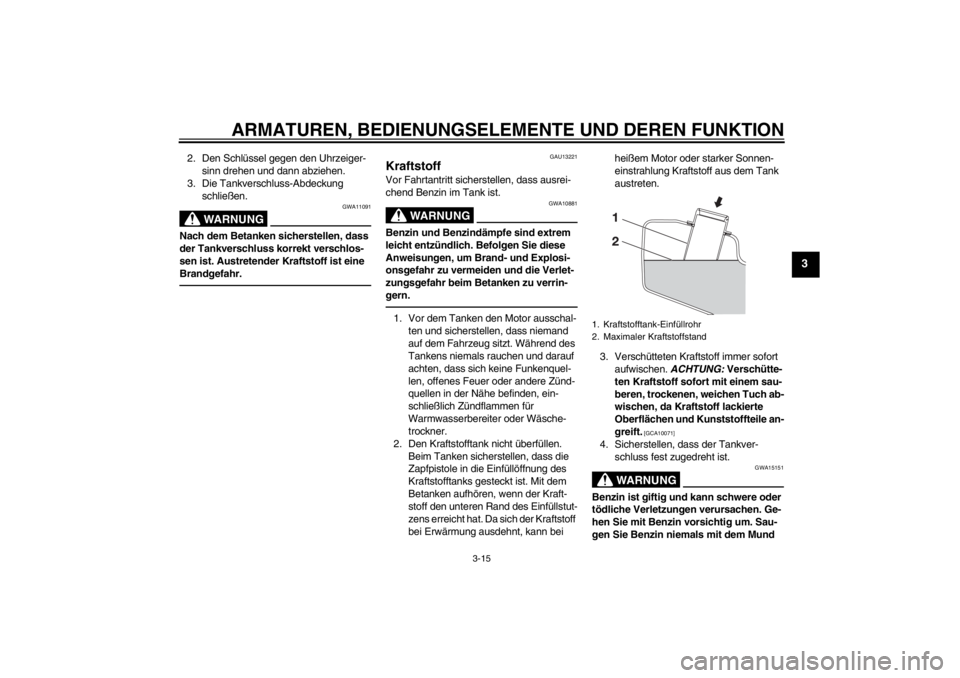

gen Sie Benzin niemals mit dem Mund 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
U2ABG2G0.book Page 15 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU43422
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
GAU13445
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:●
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
●
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
●
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
●
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
Empfohlener Kraftstoff:
Ausschließlich bleifreies Superben-
zin
Fassungsvermögen des Kraftstoff-
tanks:
11.8 L (3.12 US gal, 2.60 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
2.0 L (0.53 US gal, 0.44 Imp.gal)
U2ABG2G0.book Page 16 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAUT1040

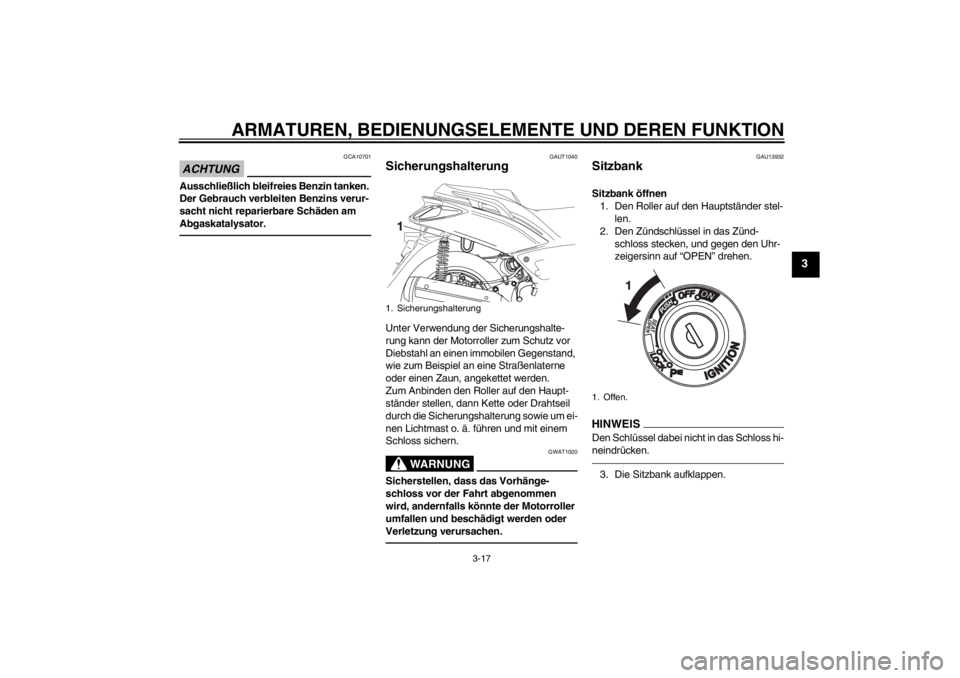

Sicherungshalterung Unter Verwendung der Sicherungshalte-
rung kann der Motorroller zum Schutz vor
Diebstahl an einen immobilen Gegenstand,
wie zum Beispiel an eine Straßenlaterne
oder einen Zaun, angekettet werden.
Zum Anbinden den Roller auf den Haupt-
ständer stellen, dann Kette oder Drahtseil
durch die Sicherungshalterung sowie um ei-
nen Lichtmast o. ä. führen und mit einem
Schloss sichern.
WARNUNG
GWAT1020
Sicherstellen, dass das Vorhänge-
schloss vor der Fahrt abgenommen
wird, andernfalls könnte der Motorroller
umfallen und beschädigt werden oder
Verletzung verursachen.
GAU13932
Sitzbank Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen.HINWEISDen Schlüssel dabei nicht in das Schloss hi-
neindrücken.3. Die Sitzbank aufklappen.
1. Sicherungshalterung
1. Offen.
U2ABG2G0.book Page 17 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodass sie einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAUS1623
Ablagefächer Vorderes Ablagefach
Zum Öffnen des Ablagefachs, wenn es ab-
geschlossen ist, den Schlüssel in das
Schloss stecken und dann gegen den Uhr-
zeigersinn drehen; anschließend den Abla-
gefachdeckel mit eingedrücktem Knopf
beim Griff aufklappen.
Zum Öffnen des aufgeschlossenen Ablage-
fachs den Deckel mit eingedrücktem Knopf
am Griff aufklappen.
Zum Abschließen das Ablagefach zuklap-
pen, den Deckel in seine Ausgangsposition
drücken, den Schlüssel in das Schloss ste-
cken, im Uhrzeigersinn drehen und dann
abziehen.Hinteres Ablagefach

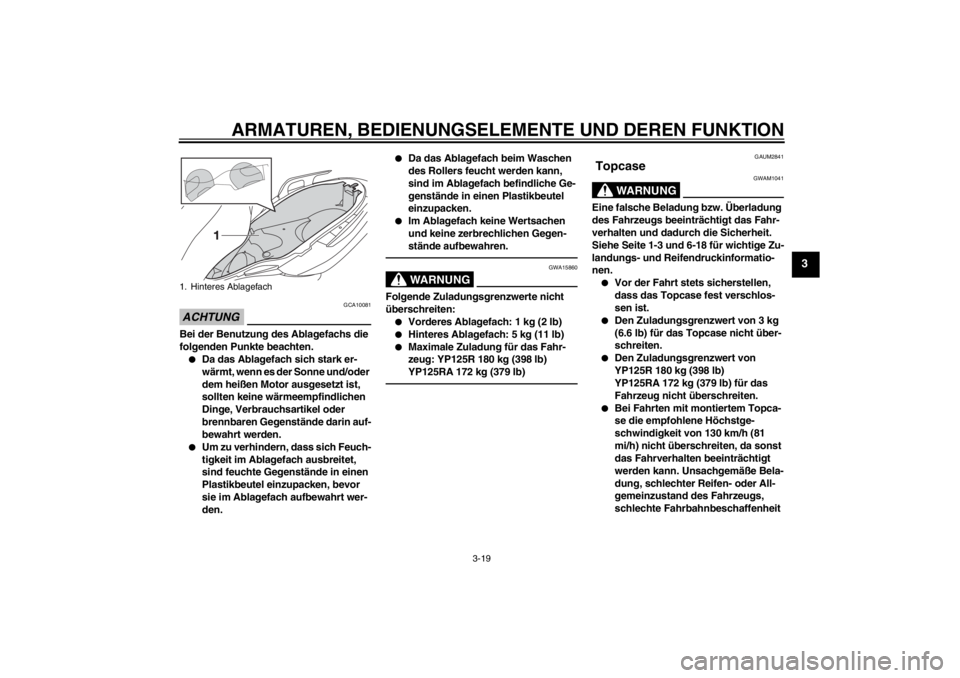

Das hintere Ablagefach befindet sich unter
der Sitzbank. (Siehe Seite 3-17.)
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
Im Ablagefach können zwei Helme verstaut
werden.
1. Position offene Sitzbank
1. Offen.
2. Knopf
3. Ablagefachdeckel vorn
2
1
3
1. Schloss.
2. Ablagefachdeckel vorn
1
2
U2ABG2G0.book Page 18 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
ACHTUNG
GCA10081
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.●
Da das Ablagefach sich stark er-
wärmt, wenn es der Sonne und/oder
dem heißen Motor ausgesetzt ist,
sollten keine wärmeempfindlichen
Dinge, Verbrauchsartikel oder
brennbaren Gegenstände darin auf-
bewahrt werden.
●
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufbewahrt wer-
den.
●
Da das Ablagefach beim Waschen
des Rollers feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.
●
Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.WARNUNG
GWA15860
Folgende Zuladungsgrenzwerte nicht
überschreiten:●
Vorderes Ablagefach: 1 kg (2 lb)
●
Hinteres Ablagefach: 5 kg (11 lb)
●
Maximale Zuladung für das Fahr-
zeug: YP125R 180 kg (398 lb)
YP125RA 172 kg (379 lb)
GAUM2841
Topcase
WARNUNG
GWAM1041
Eine falsche Beladung bzw. Überladung
des Fahrzeugs beeinträchtigt das Fahr-
verhalten und dadurch die Sicherheit.
Siehe Seite 1-3 und 6-18 für wichtige Zu-
landungs- und Reifendruckinformatio-
nen.●
Vor der Fahrt stets sicherstellen,
dass das Topcase fest verschlos-
sen ist.
●
Den Zuladungsgrenzwert von 3 kg
(6.6 lb) für das Topcase nicht über-
schreiten.
●
Den Zuladungsgrenzwert von
YP125R 180 kg (398 lb)
YP125RA 172 kg (379 lb) für das
Fahrzeug nicht überschreiten.
●
Bei Fahrten mit montiertem Topca-
se die empfohlene Höchstge-
schwindigkeit von 130 km/h (81
mi/h) nicht überschreiten, da sonst
das Fahrverhalten beeinträchtigt
werden kann. Unsachgemäße Bela-
dung, schlechter Reifen- oder All-
gemeinzustand des Fahrzeugs,
schlechte Fahrbahnbeschaffenheit
1. Hinteres Ablagefach
U2ABG2G0.book Page 19 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
und ungünstige Wetterbedingun-
gen erfordern eine noch niedrigere
Geschwindigkeit.
Informationen zur Verwendung des Topca-
se siehe ergänzende Gebrauchsanwei-
sung, die mit dem Topcase geliefert wurde.
GAU14892

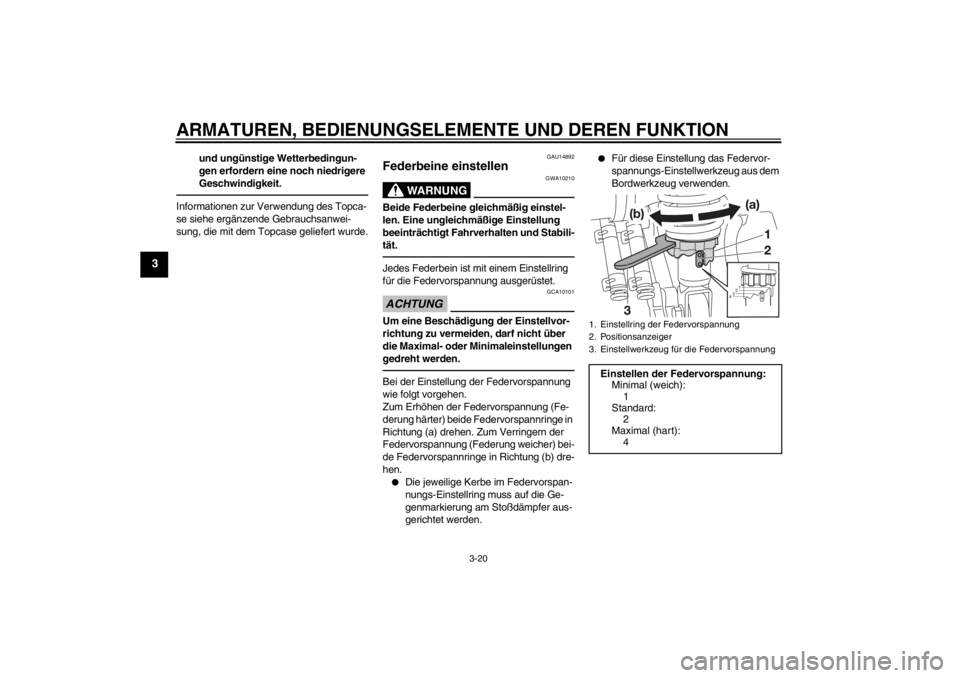

Federbeine einstellen
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.●
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
●
Für diese Einstellung das Federvor-
spannungs-Einstellwerkzeug aus dem
Bordwerkzeug verwenden.
1. Einstellring der Federvorspannung
2. Positionsanzeiger
3. Einstellwerkzeug für die FedervorspannungEinstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
4
1
2
3
4
U2ABG2G0.book Page 20 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU15305

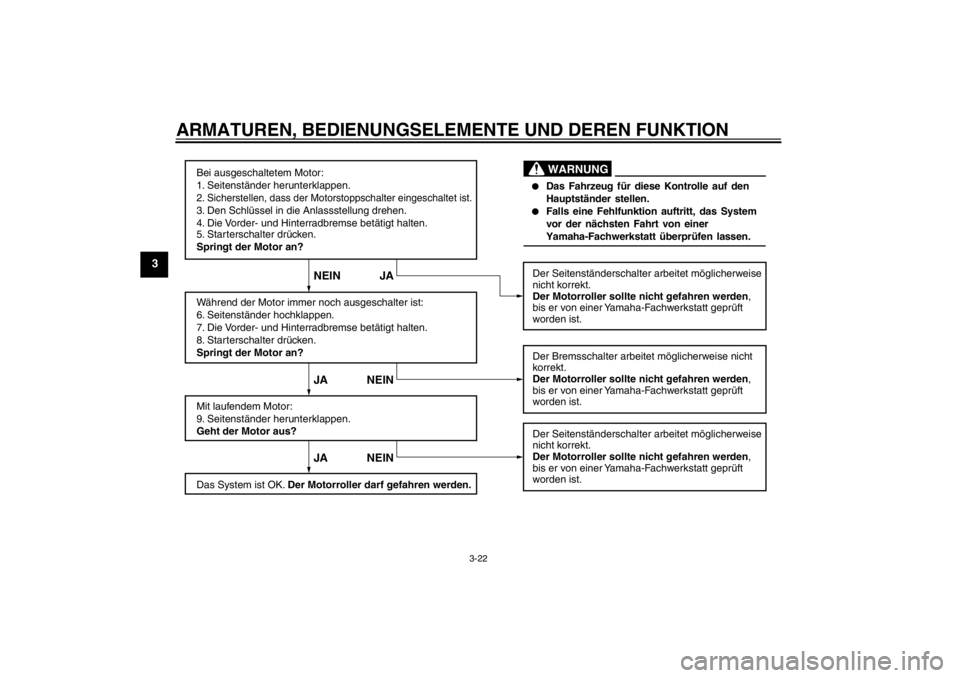

Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-Sys-
tem erklärt.)
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU45052
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:●
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
●
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
●
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
1. SeitenständerschalterZAUM0648
1
U2ABG2G0.book Page 21 Thursday, August 30, 2012 9:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter arbeitet möglicherweise nicht
korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JA
WARNUNG
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U2ABG2G0.book Page 22 Thursday, August 30, 2012 9:11 AM
