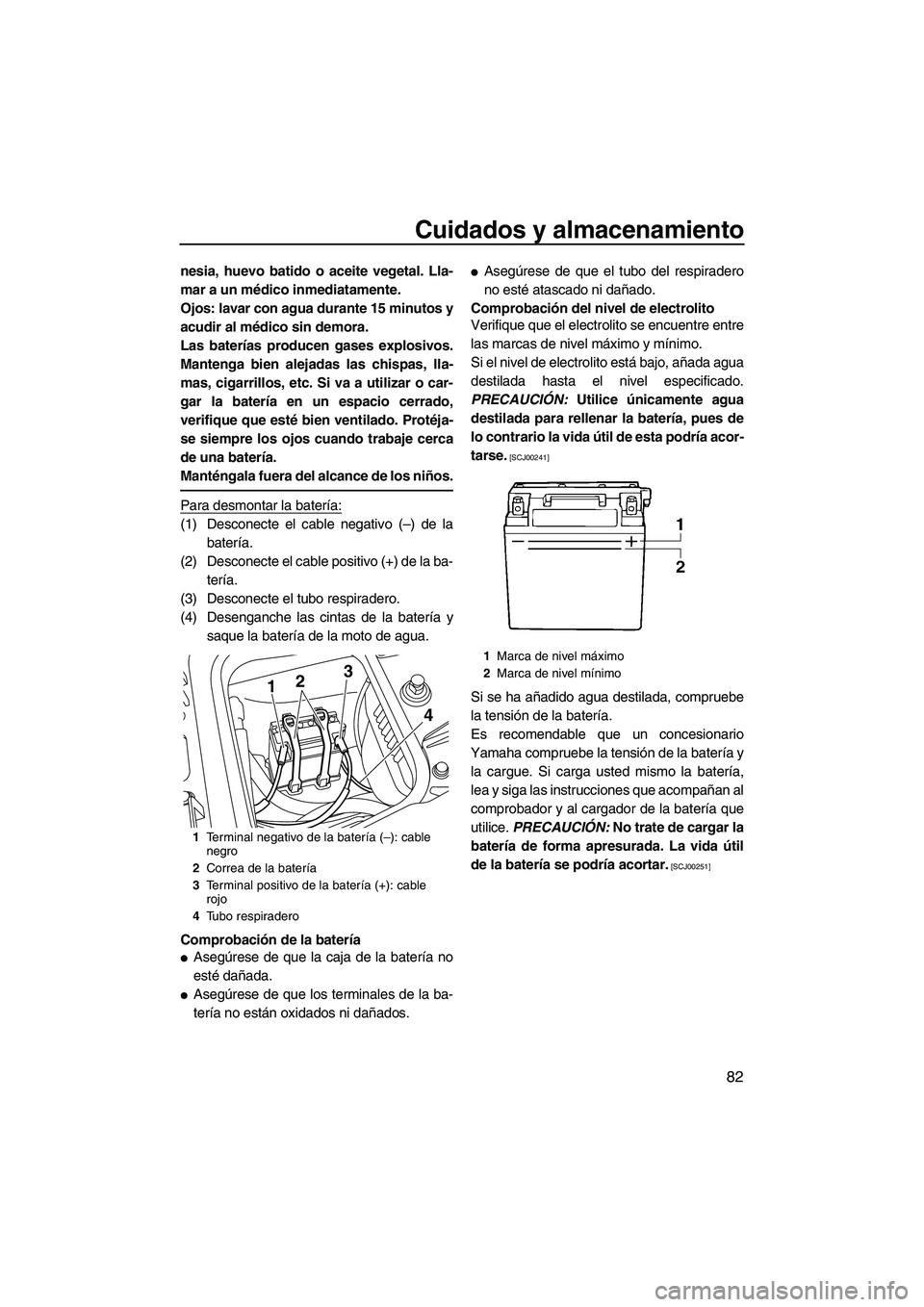

Cuidados y almacenamiento
82
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería
●Asegúrese de que la caja de la batería no
esté dañada.
●Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
●Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
PRECAUCIÓN: Utilice únicamente agua
destilada para rellenar la batería, pues de
lo contrario la vida útil de esta podría acor-
tarse.
[SCJ00241]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan al
comprobador y al cargador de la batería que
utilice. PRECAUCIÓN: No trate de cargar la
batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00251]
1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
132
4
1Marca de nivel máximo
2Marca de nivel mínimo
UF2R74S0.book Page 82 Friday, August 10, 2012 1:32 PM

Cuidados y almacenamiento
83
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.
(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A
Yamaha a los terminales de la batería.
(4) Almacene la batería en un lugar fresco y
seco. PRECAUCIÓN: El almacena-
miento de la batería en condición des-
cargada puede dañarla de formairreparable. Compruebe la batería pe-
riódicamente.
[SCJ00102]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
PRECAUCIÓN: Si se invierten los ca-
bles de la batería los componentes
eléctricos resultarán dañados.
[SCJ00261]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse
un incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00451]
(5) Verifique que la batería quede bien suje-
ta.
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1
UF2R74S0.book Page 83 Friday, August 10, 2012 1:32 PM

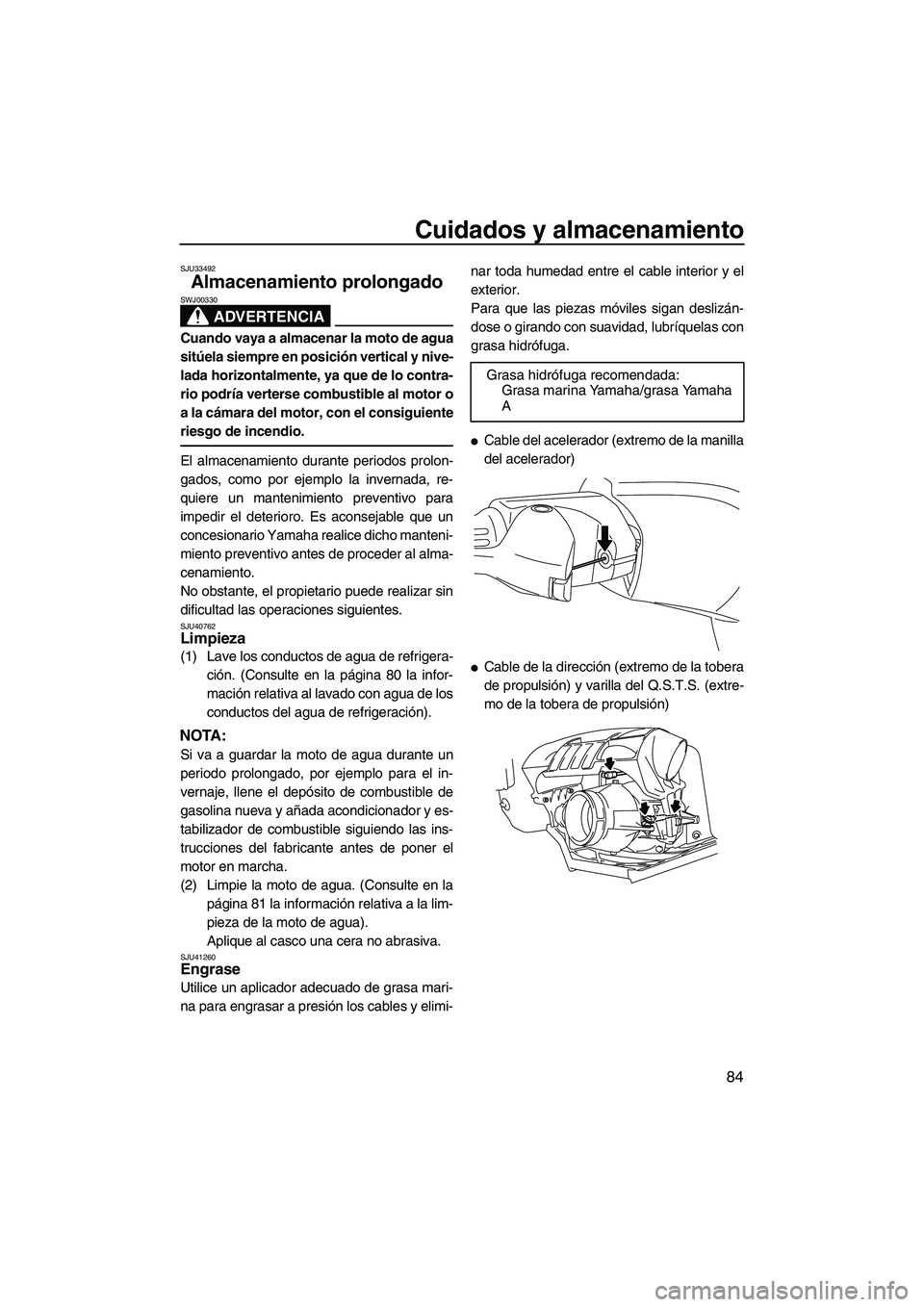

Cuidados y almacenamiento
84
SJU33492
Almacenamiento prolongado
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho manteni-
miento preventivo antes de proceder al alma-
cenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40762Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 80 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 81 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU41260Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y elimi-nar toda humedad entre el cable interior y el
exterior.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
●Cable del acelerador (extremo de la manilla
del acelerador)
●Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión)Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF2R74S0.book Page 84 Friday, August 10, 2012 1:32 PM

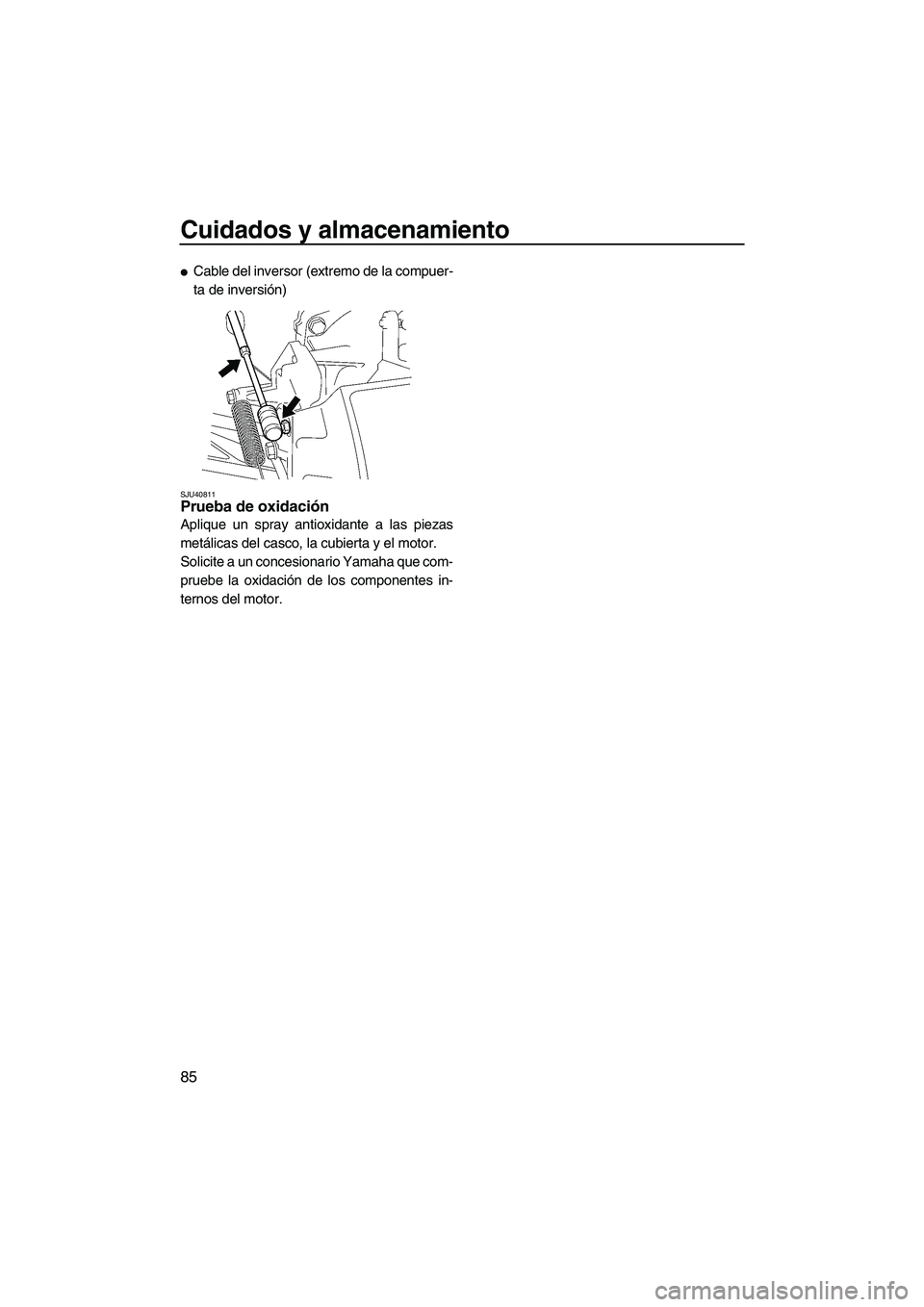

Cuidados y almacenamiento
85
●Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40811Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que com-
pruebe la oxidación de los componentes in-
ternos del motor.
UF2R74S0.book Page 85 Friday, August 10, 2012 1:32 PM

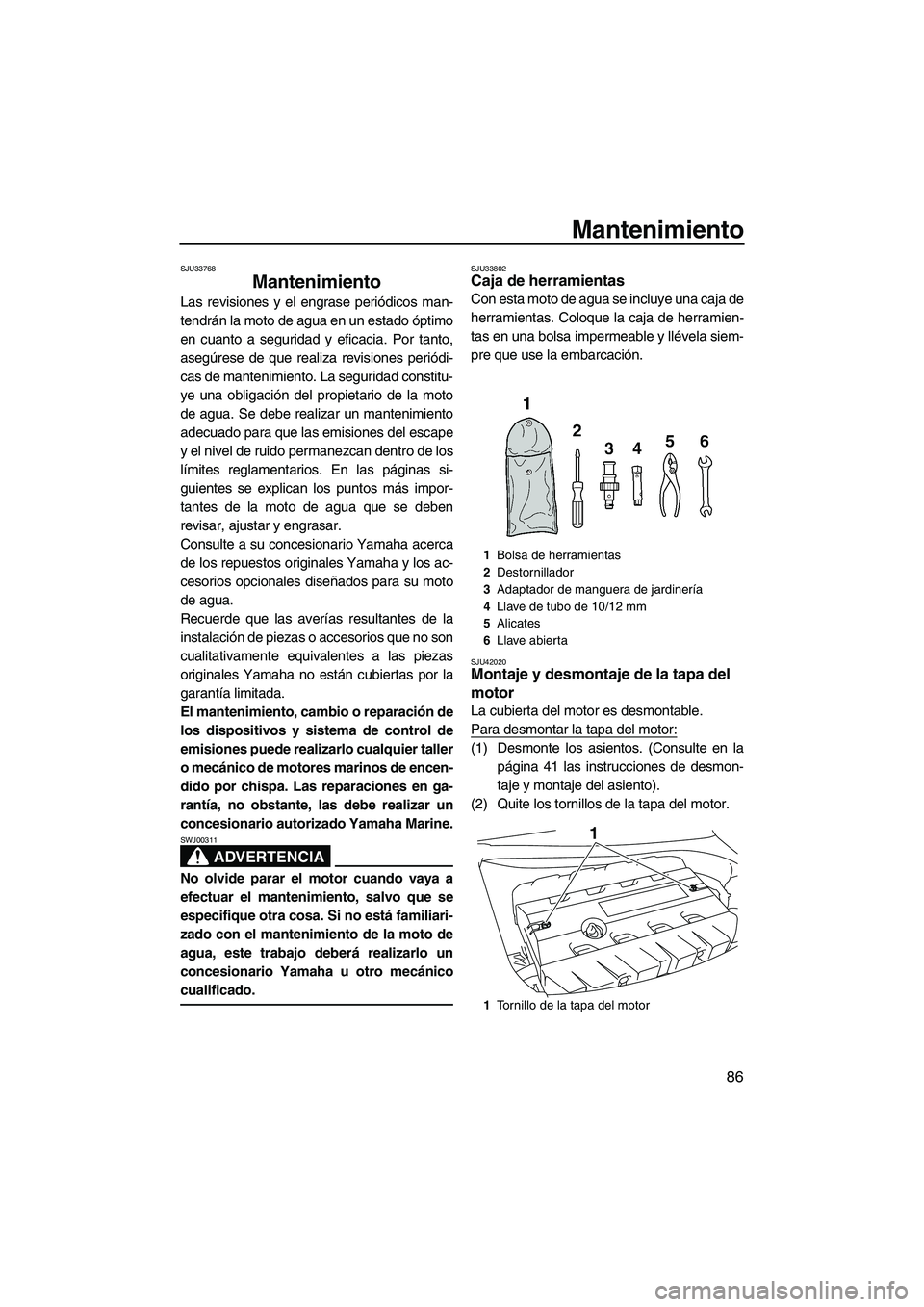

Mantenimiento
86
SJU33768
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad constitu-
ye una obligación del propietario de la moto
de agua. Se debe realizar un mantenimiento
adecuado para que las emisiones del escape
y el nivel de ruido permanezcan dentro de los
límites reglamentarios. En las páginas si-
guientes se explican los puntos más impor-
tantes de la moto de agua que se deben
revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no son
cualitativamente equivalentes a las piezas
originales Yamaha no están cubiertas por la
garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de encen-
dido por chispa. Las reparaciones en ga-
rantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00311
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33802Caja de herramientas
Con esta moto de agua se incluye una caja de
herramientas. Coloque la caja de herramien-
tas en una bolsa impermeable y llévela siem-
pre que use la embarcación.
SJU42020Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en la
página 41 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1Bolsa de herramientas
2Destornillador
3Adaptador de manguera de jardinería
4Llave de tubo de 10/12 mm
5Alicates
6Llave abierta
1Tornillo de la tapa del motor
1
UF2R74S0.book Page 86 Friday, August 10, 2012 1:32 PM

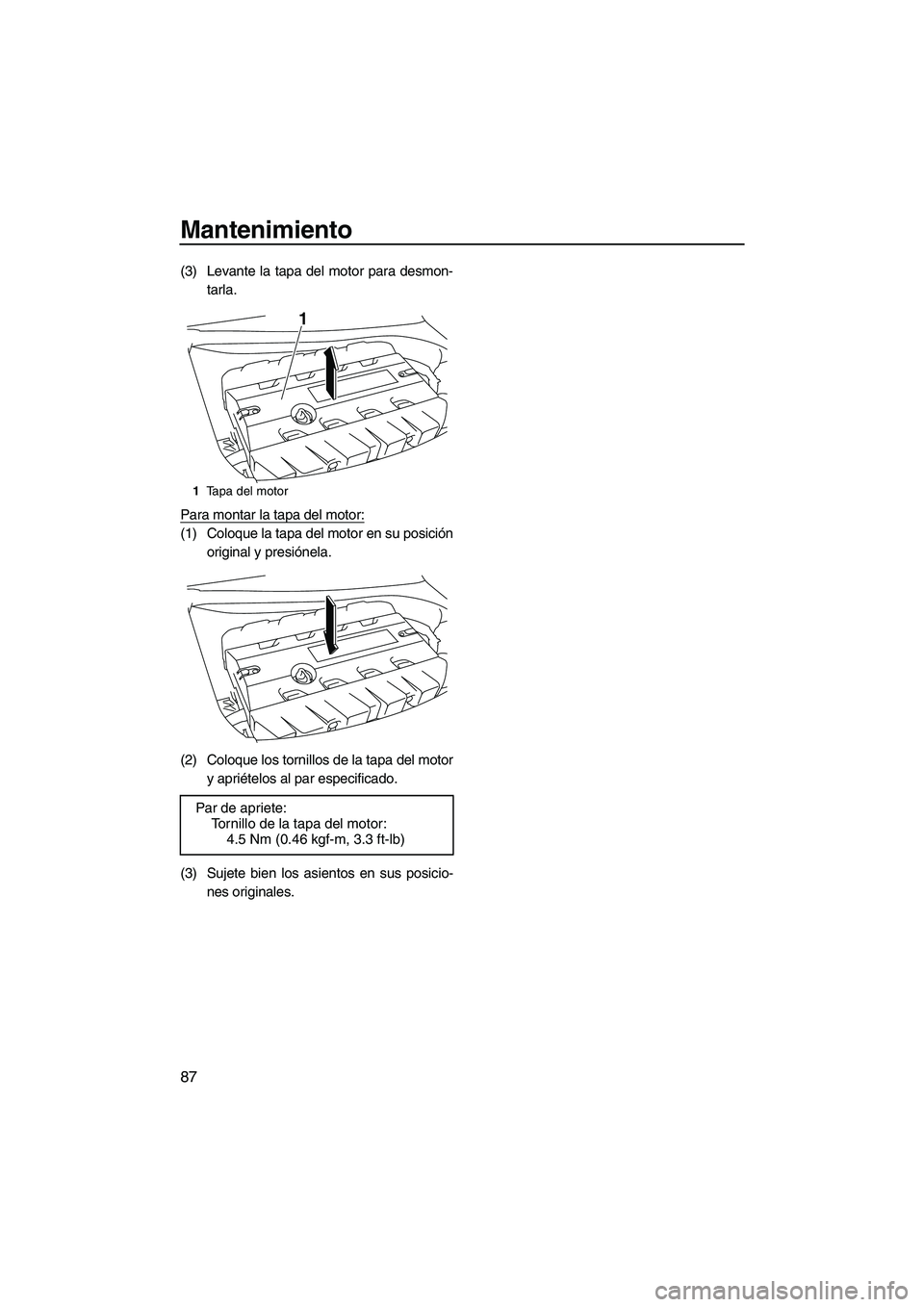

Mantenimiento
87
(3) Levante la tapa del motor para desmon-
tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del motor en su posición
original y presiónela.
(2) Coloque los tornillos de la tapa del motor
y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio-
nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2R74S0.book Page 87 Friday, August 10, 2012 1:32 PM

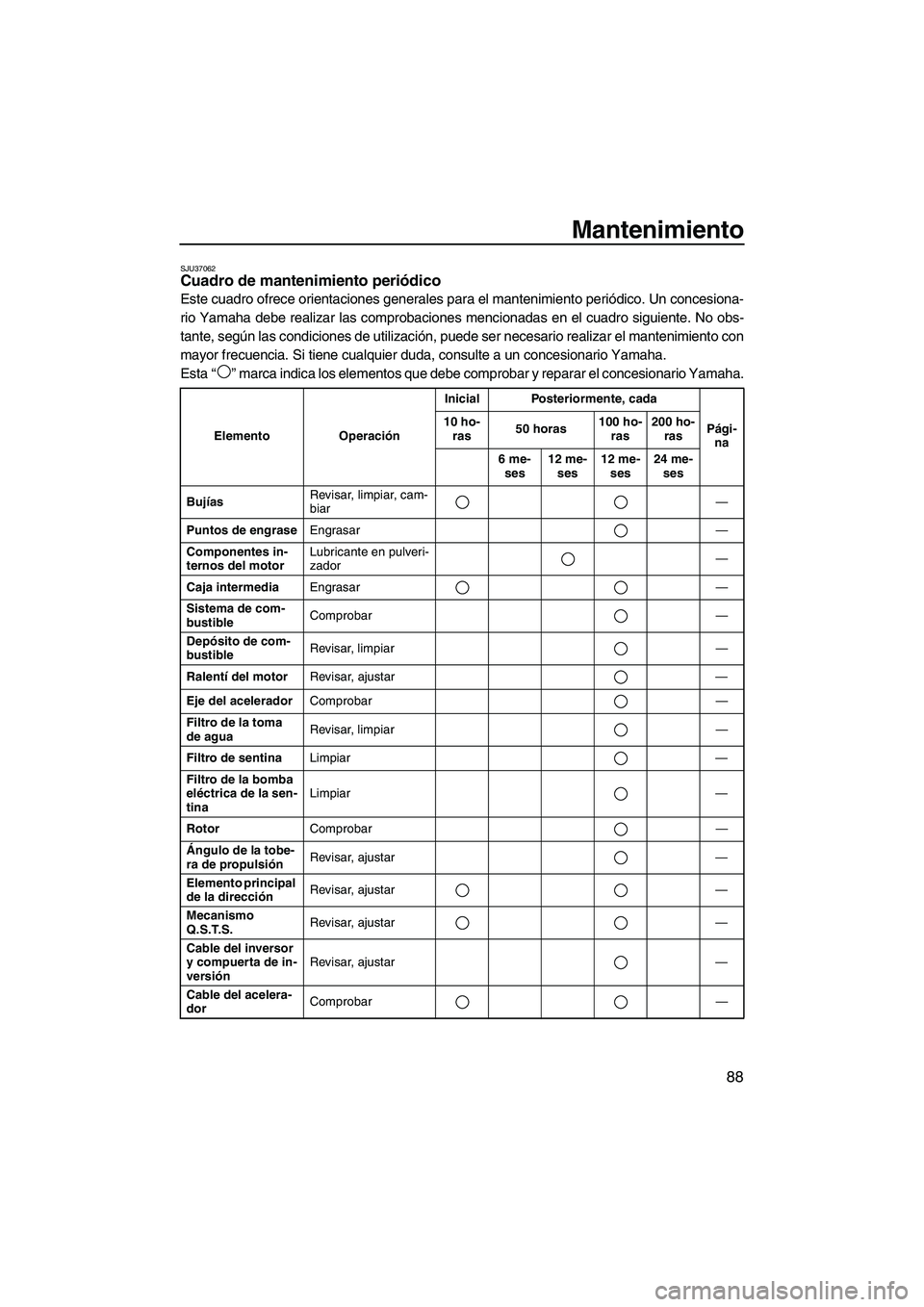

Mantenimiento
88
SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ ” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, cam-
biar—
Puntos de engraseEngrasar —
Componentes in-
ternos del motorLubricante en pulveri-
zador—
Caja intermediaEngrasar —
Sistema de com-
bustibleComprobar —
Depósito de com-
bustibleRevisar, limpiar —
Ralentí del motorRevisar, ajustar —
Eje del aceleradorComprobar —
Filtro de la toma
de aguaRevisar, limpiar —
Filtro de sentinaLimpiar —
Filtro de la bomba
eléctrica de la sen-
tinaLimpiar —
RotorComprobar —
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar —
Elemento principal
de la direcciónRevisar, ajustar —
Mecanismo
Q.S.T.S.Revisar, ajustar —
Cable del inversor
y compuerta de in-
versiónRevisar, ajustar —
Cable del acelera-
dorComprobar —
UF2R74S0.book Page 88 Friday, August 10, 2012 1:32 PM

Mantenimiento
89
SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Tapones de achi-
que de popaComprobar, cambiar —
BateríaComprobar, cargar —
Acoplamiento de
gomaComprobar —
Bancada del mo-
torComprobar —
Tuercas y tornillosComprobar —
Elemento del filtro
de aireComprobar —
Aceite del motorCambiar 89
Filtro de aceiteCambiar 89
Holgura de válvu-
lasRevisar, ajustar — Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
