6
153
Sécurité des enfants








Généralités sur les sièges enfants


Pour vous assurer une sécurité optimale,
veillez à respecter les consignes suivantes :


- conformément à la réglementationeuropéenne, tous les enfants de moins de 12 ans ou d’une taille inférieureà un mètre cinquante doivent être
transpor tés dans des sièges enfants
homologués adaptés à leur poids, aux places équipées d’une ceinture de sécurité
ou d’ancrages ISOFIX * ,-statistiquement, les places les plus
sûres pour le transpor t des enfants
sont les
places arrière de votre
véhicule,
- un enfant de moins de 9 kg doit
obligatoirement être transporté en position «dos à la route» à l’avantcomme à l’arrière.
PEUGEOT vous recommandedetransporter les enfants sur les placesarrière latérales de votre véhicule :- «dos à la route»jusqu’à 2 ans,-
«face à la route»à par tir de 2 ans.


Préoccupation constante de PEUGE
OT lors de la conception de votre véhicule, la sécurité de vosenfants dépend aussi de vous.

*

Les règles de transpor t des enfants sont spécifiques à chaque pays. Consultez la
législation en vigueur dans votre pays.

156
Sécurité des enfants

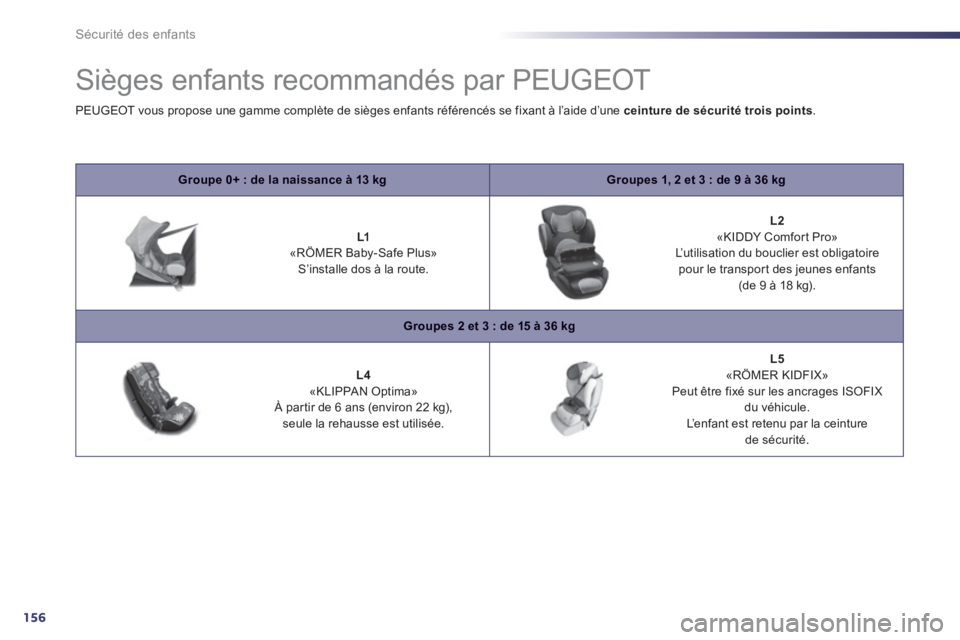

Sièges enfants recommandés par PEUGEOT
Groupe 0+ : de la naissance à 13 kgGroupes 1, 2 et 3 : de 9 à 36 kg
L1«RÖMER Baby-Safe Plus» S’installe dos à la route.
L2«KIDDY Comfor t Pro»
L’utilisation du bouclier est obligatoire
pour le transpor t des jeunes enfants(de 9 à 18 kg).
Groupes 2 et 3 : de 15 à 36 kg
L4«KLIPPAN Optima»À par tir de 6 ans (environ 22 kg), seule la rehausse est utilisée.
L5«RÖMER KIDFIX»
Peut être fixé sur les ancrages ISOFIX du véhicule.
L’ e nfant est retenu par la ceinturede sécurité. PEU
GEOT vous propose une gamme complète de sièges enfants référencés se fixant à l’aide d’une ceinture de sécurité trois points .

160
!
Sécurité des enfants
Votre véhicule a été homologué suivant la
dernière réglementationISOFIX.
Les sièges, représentés ci-dessous, sont équipés d’ancrages ISOFIX réglementaires.















Fixations «ISOFIX»


Il s’agit de trois anneaux pour chaque assise.


- Deux anneaux A
, situés entre le dossier etl’assise du siège du véhicule, signalés par
une étiquette.
Ce s
ystème de fixation ISOFIX vous assure
un montage fiable, solide et rapide, du siègeenfant dans votre véhicule.
Les sièges enfants ISOFIXsont équipés de
deux verrous qui viennent facilement s’ancrer sur les deux anneaux A. Cer tains disposent également d’une sangle
hautequi vient s’attacher sur l’anneau B .



Berline

SW


La mauvaise installation d’un siègeenfant dans un véhicule compromet la protection de l’enfant en cas decollision.
Pour connaître les siè
ges enfants ISOFIXs’installant dans votre véhicule, consultez le
tableau récapitulatif pour l’emplacement dessièges enfants ISOFIX.


- Un anneau
B
, situé derrière le siège,
appelé TOP TETHERpour la fixation de lasangle haute.

Pour attacher cette sangle, levez l
’appui-tête
du siège du véhicule, puis passez le crochet entre ses tiges. Fixez ensuite le crochet sur
l’anneau B
, puis tendez la sangle haute.

6
161
Sécurité des enfants

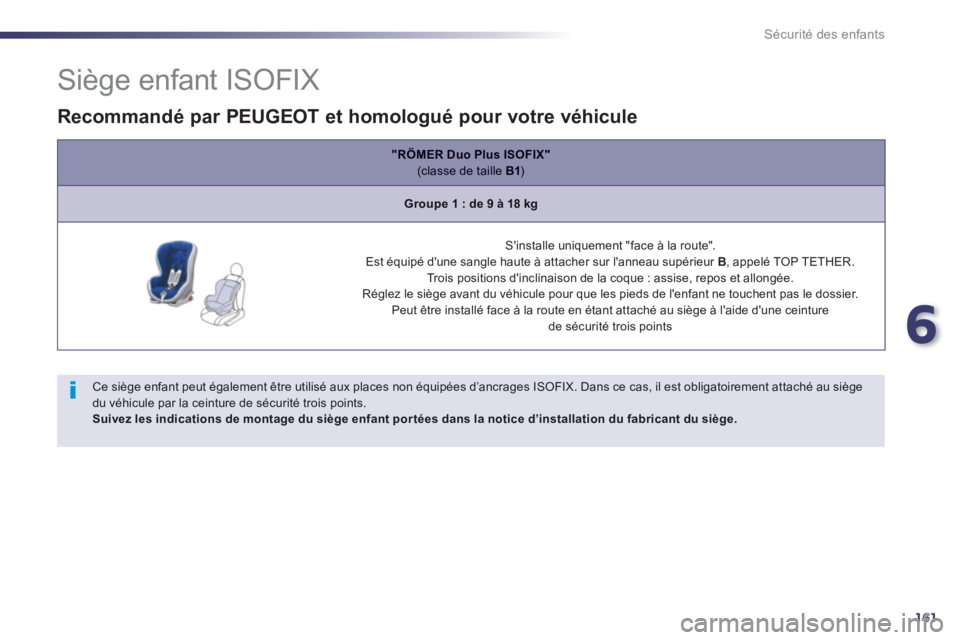

Siège enfant ISOFIX

Ce siège enfant peut également être utilisé aux places non équipées d’ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siègedu véhicule par la ceinture de sécurité trois points.Suivez les indications de montage du siège enfant por tées dans la notice d’installation du fabricant du siège.


Recommandé par PEUGEOT et homologué pour votre véhicule
"RÖMER Duo Plus ISOFIX"(classe de taille B1 )

Groupe 1 : de 9 à 18 kg
S'installe uniquement "face à la route".
Est équipé d'une sangle haute à attacher sur l'anneau supérieur B , appelé TOP TETHER.
Trois positions d'inclinaison de la coque : assise, repos et allongée. Réglez le siège avant du véhicule pour que les pieds de l'enfant ne touchent pas le dossier.
Peut être installé face à la route en étant attaché au siège à l'aide d'une ceinture
de sécurité trois points

162
Sécurité des enfants












Tableau récapitulatif pour l’emplacement des sièges enfants
ISOFIX
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants ISOFIX aux places équipées
d’ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre Aet G
, est indiquée sur le siège enfant à côté du logo ISOFIX.
Poids de l’enfant
/ âge indicatif

Inférieur à 10 kg
(groupe 0)Jusqu’à environ 6 mois
Inférieur à 10 kg
(groupe 0)Inférieur à 13 kg (groupe 0+)Jusqu’à environ 1 an
De 9 à 18 kg (groupe 1)De 1 à 3 ans environ
Type de siège enfant ISOFIXNacelle«dos à la route»«dos à la route»«face à la route»
Classe de taille ISOFIXFGCDECDABB1

Siège passager avant

Non isofix
Berline


Places arrière latéralesXIL-SUIL-SUIUF
IL-S
U

Place arrière centrale


Non isofix
SW


Places arrière latéralesXIL-SUIL-SUIUF
IL-S
U

Place arrière centrale


Non isofix

6
163
Sécurité des enfants

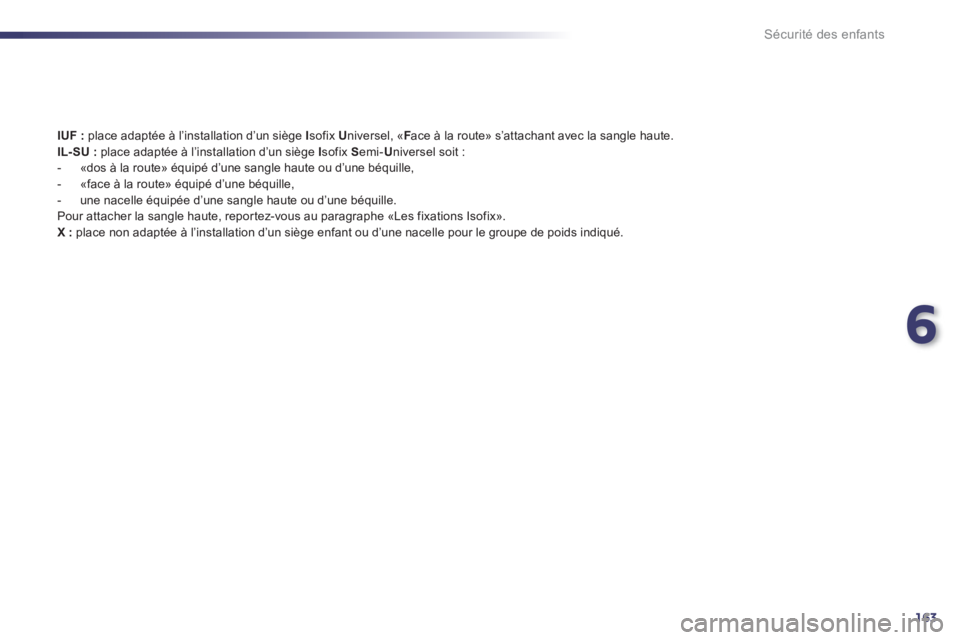

IUF :place adaptée à l’installation d’un siège Isofix Universel, «Face à la route» s’attachant avec la sangle haute. IL- SU :place adaptée à l’installation d’un siège I sofix Semi- Universel soit :


- «dos à la route» équipé d’une sangle haute ou d’une béquille,

- «face à la route» équipé d’une béquille,

- une nacelle équipée d
’une sangle haute ou d’une béquille.
Pour attacher la sangle haute, repor tez-vous au paragraphe «Les fixations Isofix».
X:place non adaptée à l’installation d’un siège enfant ou d’une nacelle pour le groupe de poids indiqué.
