2013 Peugeot 508 stop start

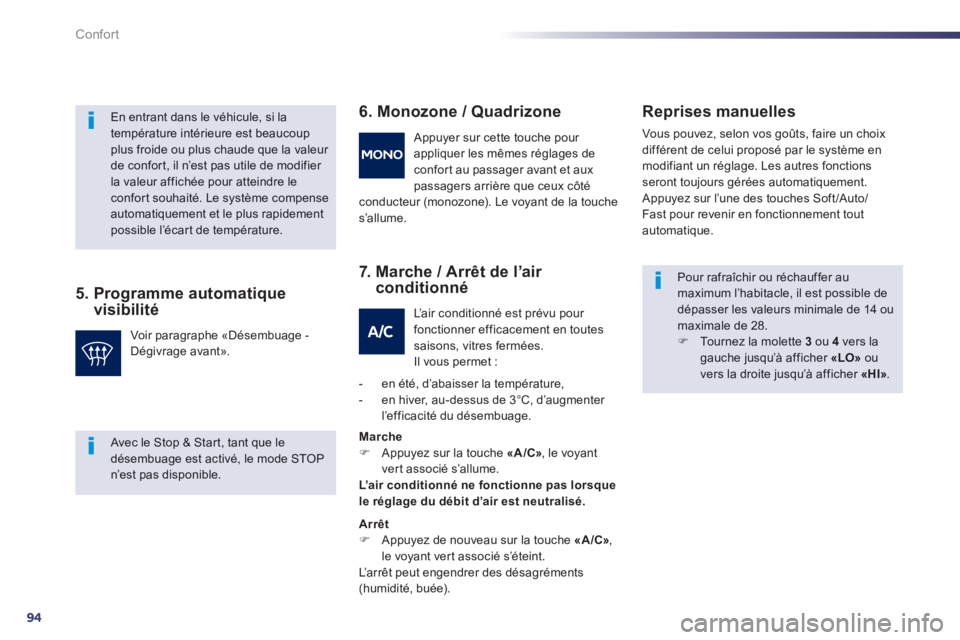

94
Confort
5. Programme automatique visibilité
6. Monozone / Quadrizone

7. Marche / Arrêt de l’air
conditionné
Re
prises manuelles

Vous pouvez, selon vos goûts, faire un choix
différent de celui proposé par le système enmodifiant un réglage. Les autres fonctions seront toujours gérées automatiquement.
Appuyez sur l’une des touches Soft/Auto/Fast pour revenir en fonctionnement tout
automatique.

En entrant dans le véhicule, si latempérature intérieure est beaucoupplus froide ou plus chaude que la valeur de confor t, il n’est pas utile de modifier la valeur affichée pour atteindre le confor t souhaité. Le système compense automatiquement et le plus rapidementpossible l’écar t de température.
Voir paragraphe «D
ésembuage -Dégivrage avant».
Appuyer sur cette touche pour
appliquer les mêmes réglages deconfor t au passager avant et auxpassagers arrière que ceux côté conducteur (monozone). Le voyant de la touches’allume.
L
’air conditionné est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.
Il vous permet :


- en été, d
’abaisser la température,

- en hiver, au-dessus de 3°C, d’augmenter l’efficacité du désembuage.
Marche)
Appuyez sur la touche «A/C»
, le voyant
vert associé s’allume.L’air conditionné ne fonctionne pas lorsque
le réglage du débit d’air est neutralisé.
Arrêt) Appuyez de nouveau sur la touche «A/C»,le voyant vert associé s’éteint.
L’arrêt peut engendrer des désagréments(humidité, buée).

Pour rafraîchir ou réchauffer au maximum l’habitacle, il est possible de dépasser les valeurs minimale de 14 ou maximale de 28. )
Tournez la molette 3ou 4vers la gauche jusqu’à afficher «LO»
ouvers la droite jusqu’à afficher «HI».
Avec le Stop & Start, tant que le désembuage est activé, le mode STOP n’est pas disponible.

98
Confort
) Eteignez le dégivrage de lalunette arrière et des rétroviseurs extérieurs dès que vous jugerez nécessaire, car une plus faibleconsommation de courant permetune diminution de la consommationde carburant.

Désembuage -
Dégivrage avant






Désembuage -
dégivrage de la
lunette arrière
La touche de commande se situesur la façade du système d’air conditionné.
Avec l’air conditionné
manuel
) Sélectionnez ce programmepour désembuer ou dégivrer plus
rapidement le pare-brise et les
vitres latérales.
Avec l’air conditionné
automatique bizone et
quadrizone
Programme automatique visibilité


Marche
)Appuyez sur cette touche pour dégivrer
la lunette arrière et, selon version, les
rétroviseurs extérieurs. Le voyant associéà la touche s’allume.

Avec le Stop & Start, tant que ledésembuage est activé, le mode STOPn’est pas disponible.


Arrêt

Le dégivrage s’éteint automatiquement pour éviter une consommation de courant excessive. )Il est possible d’arrêter le fonctionnement
du dégivrage avant son extinctionautomatique en appuyant de nouveau sur
la touche. Le voyant associé à la touche s’éteint.
Le s
ystème gère automatiquement l’air conditionné, le débit d’air, l’entrée d’air et répartit la ventilation de façon optimale vers le pare-brise et les vitres latérales.
Ajustez la commande de température pour
désembuer / dégivrer plus rapidement les surfaces vitrées.
Pour l’arrêtez, appuyez de nouveau sur la
touche «visibilité», le vo
yant de la touche s’éteint et le système se réactive avec les
valeurs précédents l’activation.
)Sélectionnez ce programme pour désembuer ou dégivrer plus rapidement le pare-brise et les
vitres latérales.
Le système gère automatiquement l’air conditionné, le débit d’air, l’entrée d’air et répartit la ventilation de façon optimale vers le
pare-brise et les vitres latérales.
Avec l
’air conditionné automatique quadrizone,un appui sur cette touche neutralise et
v
errouille la climatisation arrière.) Pour l’arrêter, appuyez de nouveau sur la touche «visibilité»ou sur «AUTO»
, le
voyant de la touche s’éteint et celui de la
touche «AUTO»s’allume.
Le système se réactive avec les valeurs
précédant la neutralisation.Le désembua
ge - dégivrage de la lunette
arrière ne peut fonctionner que moteur
tournant.

4

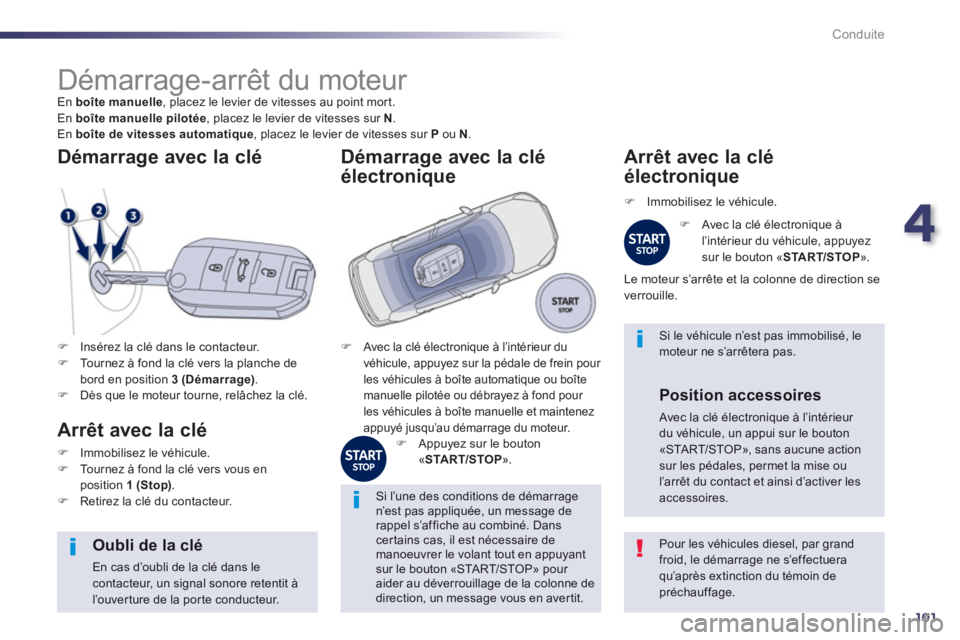

101
Conduite











Démarrage-arrêt du moteur
En boîte manuelle, placez le levier de vitesses au point mort.
En boîte manuelle pilotée
, placez le levier de vitesses sur N.
En boîte de vitesses automatique, placez le levier de vitesses sur Pou N.
)Insérez la clé dans le contacteur.)Tournez à fond la clé vers la planche de
bord en position 3 (Démarrage).)Dès que le moteur tourne, relâchez la clé.



Démarrage avec la clé

Arrêt avec la clé
)Immobilisez le véhicule. )Tournez à fond la clé vers vous en position 1 (Stop)
. )Retirez la clé du contacteur.

Pour les véhicules diesel, par grandfroid, le démarrage ne s’effectuera qu’après extinction du témoin de
préchauffage.


Oubli de la clé

En cas d’oubli de la clé dans lecontacteur, un signal sonore retentit àl’ouver ture de la por te conducteur.

Si l’une des conditions de démarrage n’est pas appliquée, un message derappel s’affiche au combiné. Dans cer tains cas, il est nécessaire demanoeuvrer le volant tout en appuyantsur le bouton «STA R T/STOP» pour aider au déverrouillage de la colonne dedirection, un message vous en avertit.


Si le véhicule n’est pas immobilisé, le moteur ne s’arrêtera pas. )Avec la clé électronique à l’intérieur du
véhicule, appuyez sur la pédale de frein pour
les véhicules à boîte automatique ou boîte
manuelle pilotée ou débrayez à fond pour
les véhicules à boîte manuelle et maintenez
appuyé jusqu’au démarrage du moteur.
Démarrage avec la clé
électronique
)Appuyez sur le bouton «STA R T/STOP ».


Arrêt avec la clé
électronique
)
Immobilisez le véhicule.
)
Avec la clé électronique àl’intérieur du véhicule, appuyez sur le bouton « START/STOP ».
L
e moteur s’arrête et la colonne de direction severrouille.

Position accessoires

Avec la clé électronique à l’intérieur du véhicule, un appui sur le bouton «STA R T/STOP», sans aucune action sur les pédales, permet la mise ou l’arrêt du contact et ainsi d’activer lesaccessoires.

102
Conduite











Protection antivol
Antidémarrage électronique
Les clés contiennent une puce électronique
qui possède un code secret. A la mise du
contact, ce code doit être reconnu pour que le
démarrage soit possible. Cet antidémarrage électronique verrouille
le système de contrôle du moteur, quelques
instants après la coupure du contact et,
empêche la mise en route du moteur par effraction.
En cas de d
ysfonctionnement, vous êtes avertipar un message sur l’afficheur du combiné.
Dans ce cas, votre véhicule ne démarre pas ; consultez rapidement le réseau PEUGEOT.
Démarrage de secours avec la clé électronique
Lorsque la clé électronique est dans la zone
définie et que votre véhicule ne démarre pas,
après un appui sur le bouton «START/STOP» :
) Ouvrez le logement situé sous le bouton
«STA R T/STOP».) Insérez la clé électronique dans l’emplacement A
. )
Appuyez sur le bouton «STA R T/STOP».
Une fois le véhicule démarré, vous pouvez enlever la clé électronique et refermer le logement.


Arrêt de secours avec la clé électronique

En cas d’urgence uniquement, le moteur peutêtre arrêté sans conditions. Pour cela, appuyez environ trois secondes sur le bouton «STA R T/STOP».
Dans ce cas la colonne de direction se bloque
lorsque le véhicule s’immobilise.
Si la clé électronique n’est plus dans la zone
définie lorsque vous demandez l’arrêt moteur,
un message apparaît au combiné. )Appuyez environ trois secondes sur le
bouton «STA R T/STOP» si vous souhaitez forcer l’arrêt du moteur (attention le redémarrage ne sera pas possible sans la clé).

La clé électronique doit toujours rester à l’intérieur du véhicule lors de sonutilisation.

4

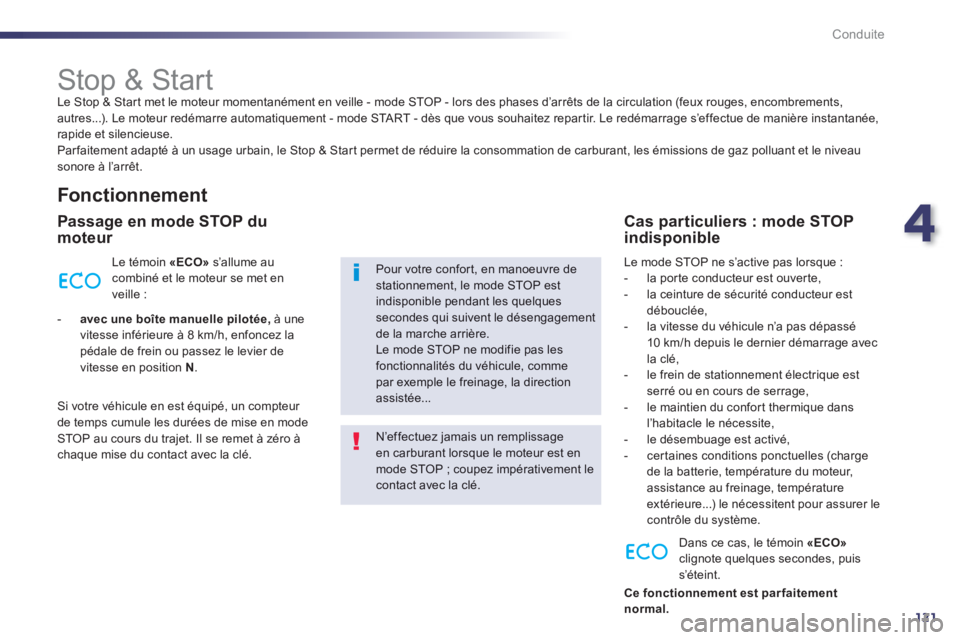

121
Conduite











Stop & Start
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d’arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s’effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usa
ge urbain, le Stop & Star t permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l’arrêt.


Fonctionnement


Passage en mode STOP dumoteur
Le témoin «ECO»s’allume au combiné et le moteur se met en
veille :


-
avec une boîte manuelle pilotée,
à unevitesse inférieure à 8 km/h, enfoncez la pédale de frein ou passez le levier de
vitesse en position N.
Si votre véhicule en est équipé, un compteur
de temps cumule les durées de mise en mode
STOP au cours du trajet. Il se remet à zéro àchaque mise du contact avec la clé.
N’effectuez jamais un remplissageen carburant lorsque le moteur est en mode STOP ; coupez impérativement le contact avec la clé.
Pour votre confort, en manoeuvre destationnement, le mode STOP estindisponible pendant les quelquessecondes qui suivent le désengagement de la marche arrière.Le mode STOP ne modifie pas les fonctionnalités du véhicule, comme par exemple le freinage, la directionassistée...


Cas particuliers : mode STOPindisponible

Le mode STOP ne s’active pas lorsque :


- la por te conducteur est ouver te,

- la ceinture de sécurité conducteur est
débouclée,

- la vitesse du véhicule n’a pas dépassé
10 km/h depuis le dernier démarra
ge avec
la clé,

- le frein de stationnement électrique est
serré ou en cours de serrage,

- le maintien du confor t thermique dans
l’habitacle le nécessite,

- le désembuage est activé,

- cer taines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, températureextérieure...) le nécessitent pour assurer le contrôle du système.
Dans ce cas, le témoin «ECO
»clignote quelques secondes, puiss’éteint.
Ce fonctionnement est parfaitement
normal
.

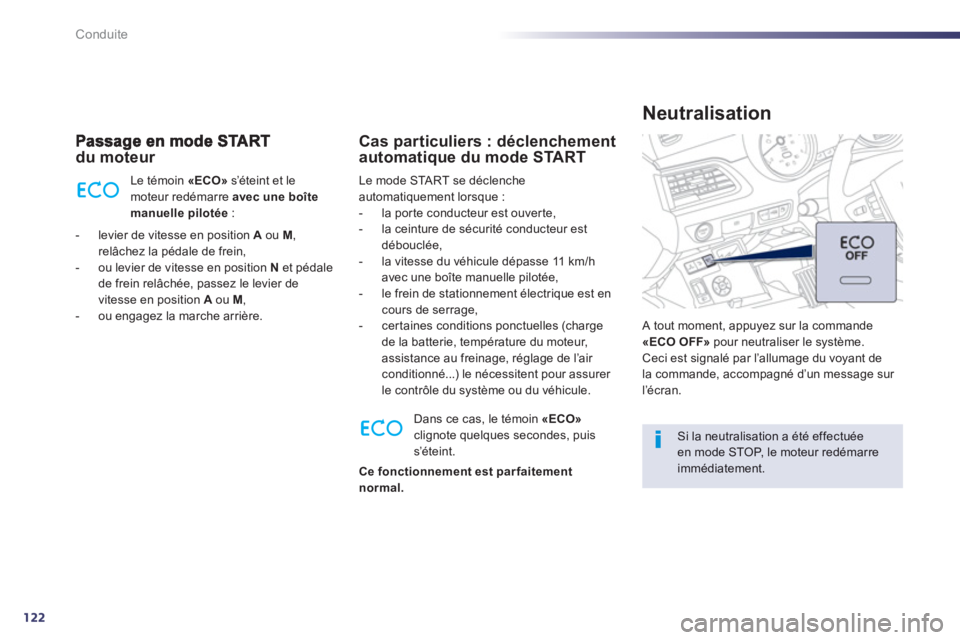

122
Conduite
du moteur
Le témoin «ECO»
s’éteint et lemoteur redémarre avec une boîte manuelle pilotée:
- levier de vitesse en position A
ou M
, relâchez la pédale de frein,
- ou levier de vitesse en position N
et pédale
de frein relâchée, passez le levier de
v
itesse en position A ou M,- ou engagez la marche arrière.
Le mode
STA R T s e d é c l e n c h e
automatiquement lorsque :


- la por te conducteur est ouver te,

- la ceinture de sécurité conducteur est
débouclée,

- la vitesse du véhicule dépasse 11 km/h
avec une boîte manuelle pilotée,

- le frein de stationnement électrique est en
cours de serrage,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au
freinage, réglage de l’air conditionné...) le nécessitent pour assurer le contrôle du système ou du véhicule.


Cas particuliers : déclenchement
automatique du mode START
Dans ce cas, le témoin «ECO»clignote quelques secondes, puiss’éteint.
Si la neutralisation a été effectuée en mode STOP, le moteur redémarre immédiatement.

A tout moment, appuyez sur la commande
«ECO OFF»pour neutraliser le système.
Ceci est signalé par l’allumage du voyant de
la commande, accompagné d’un message sur
l’é cran.

Neutralisation
Ce fonctionnement est parfaitement
normal.

4

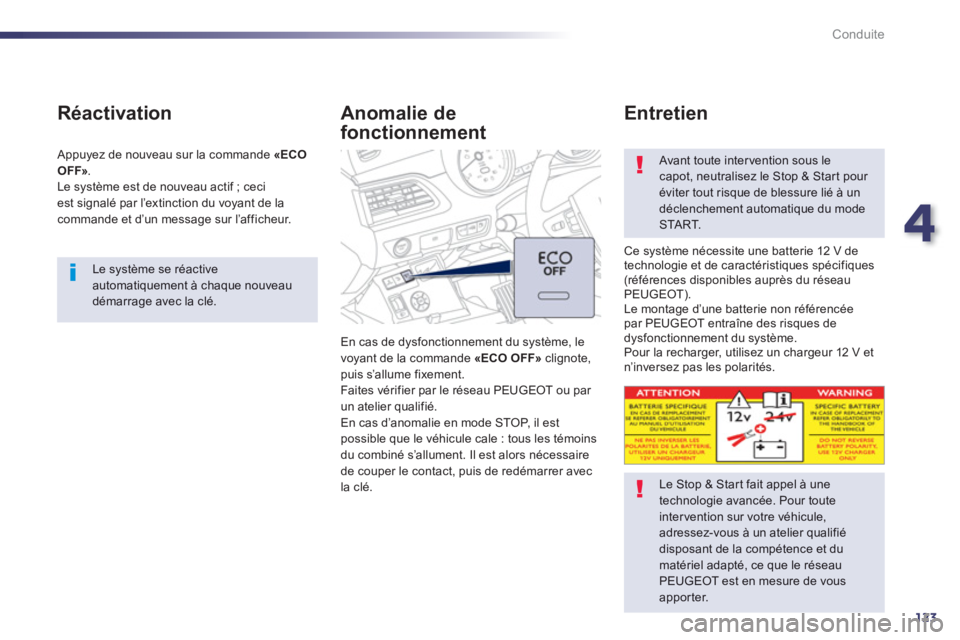

123
Conduite

Le système se réactive automatiquement à chaque nouveau démarrage avec la clé.


Réactivation
Appuyez de nouveau sur la commande «ECO
OFF
».
Le système est de nouveau actif ; ceciest signalé par l’extinction du voyant de lacommande et d’un message sur l’afficheur.
Anomalie de
fonctionnement
En cas de dysfonctionnement du système, le
voyant de la commande «ECO OFF»clignote,puis s’allume fixement.
Faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
En cas d’anomalie en mode STOP, il est
possible que le véhicule cale : tous les témoins du combiné s’allument. Il est alors nécessaire
de couper le contact, puis de redémarrer avec
la clé.

Avant toute intervention sous lecapot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode STA R T.

Ce système nécessite une batterie 12 V de
technologie et de caractéristiques spécifiques (références disponibles auprès du réseau
PEUGEOT).
Le montage d’une batterie non référencéepar PEUGEOT entraîne des risques de
dysfonctionnement du système.
Pour la recharger, utilisez un chargeur 12 V et
n
’inversez pas les polarités.

Entretien


Le Stop & Star t fait appel à unetechnologie avancée. Pour touteinter vention sur votre véhicule,adressez-vous à un atelier qualifiédisposant de la compétence et du matériel adapté, ce que le réseauPEUGEOT est en mesure de vousapporter.

9
217
Vér if ic ations
Ouverture du capot
Ouverture
)À l’intérieur: tirez vers vous la rcommande, située côté gauche sous le
tableau de bord.
Avant toute intervention sous lecapot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode STA R T.

Fermeture
)
Abaissez le capot et lâchez-le en fin de course. )
Vér ifiez le verrouillage.


)À l’extérieur: levez la commande et rsoulevez le capot.
Un vérin ouvre et maintient le capot ouver t.
