Odszukaj Tw oją instrukcję obsługi na stronie internetowejPeugeot, zakładka "Strefa osobista".



Przeglądanie instrukcji obsługi "on-line" pozwala uzyskaćdostęp do najnowszych dostępnych informacji, łatwo
dostrzegalnych w zakładce oznaczonej tym piktogramem:
Jeżeli zakładka "Strefa osobista" nie jest dostępna na stronieinternetowej marki Państwa kraju, można przejrzeć instrukcję obsługi pod następującym adresem: http://public.servicebox.peugeot.com

link w "Dostępie dla klienta indywidualnego ", język,
model,
okres edycji odpowiadający dacie 1. rejestracji.
Bardzo ważna informacja ser wisowa:
Montaż wyposażenia lub akcesoriów elektrycznych, nie zatwierdzonych przez Automobiles PEUGEOT, m oże spowodować usterkę elektronicznego systemu w samochodzie. Proszę zwr

SZANOWNI PAŃSTWO
Ostrzeżenie:
taki symbol oznacza ostrzeżenie, którenależy bezwzględnie wziąć pod uwagędla bezpieczeństwa swojego, innychoraz aby nie spowodować uszkodzenia samochodu.
Informacja:
taki symbol zwraca uwagę nadodatkowe informacje, mogące przydaćsię dla lepszego wykorzystywaniasamochodu.


Ochrona środowiska:

taki symbol towarzyszy poradomzwiązanym z ochroną środowiska.
Odsyłacz do strony:
taki symbol odsyła Państwa do strony,
na której można znaleźć szczeg

.
Spis treści
Zestaw wskaźników 22
Kontrolki 23
Wskaźniki 33
Komputer pokładowy 38
Ustawianie daty i godziny 41
Kontrola jazdy Wprowadzenie
Klucz z pilotem zdalnego sterowania 43
Alarm 53
Elektryczne podnośniki szyb 55
Bagażnik 57
Bagażnik sterowany elektrycznie (SW) 58
Szyberdach 61
Dach panoramiczny (SW) 63
Zbiornik paliwa 64
Zabezpieczenie przed pomyłką przy
tankowaniu - silnik Diesel 65
Otwieranie
Fotele przednie 67
Kanapa tylna 72
Lusterka wsteczne 74
Regulacja kierownicy 76
Wyposażenie wnętrza 77
Wyposażenie bagażnika (Sedan) 80
Wyposażenie bagażnika (SW) 81
Ogrzewanie i Wentylacja 86
Klimatyzacja ręczna 88
Klimatyzacja automatyczna dwustrefowa 90
Klimatyzacja automatyczna czterostrefowa 93
Osuszanie - odmrażanie tylnej szyby 98
Ogrzewanie / Wentylacja programowana 99
Komfor t
Rozruch-wyłączenie silnika 101Elektryczny hamulec postojowy 103Hamulec postojowy ręczny 110Manualna skrzynia biegów 111Wskaźnik zmiany biegu 112Automatyczna skrzynia biegów 1136-przełożeniowa zautomatyzowana
skrzynia biegów 117Stop & Star t 121Wspomaganie ruszania na pochyłej drodze 124Wyświetlanie na płytce przy przedniej szybie 125Ogranicznik prędkości 128Regulator prędkości 130Pomoc przy parkowaniu 132Pomiar wolnego miejsca 134
Jazda
Przełączniki oświetlenia 136
Automatyczne włączanie świateł 141
Regulacja reflektorów 144
Reflektory kierunkowe 145
Przełącznik wycieraczek szyb 147
Tryb automatycznej pracy wycieraczek 149
Lampki sufitowe 151
Oświetlenie kameralne 152
Widoczność
Ekojazda 20

22
Kontrola jazdy

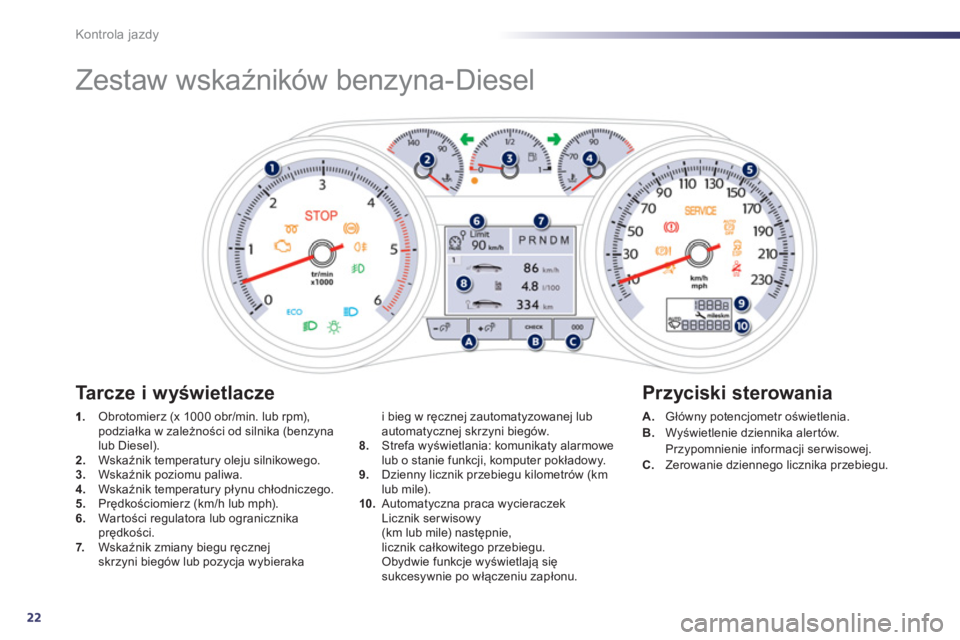

Zestaw wskaźników benzyna-Diesel
.
Obrotomierz (x 1000 obr/min. lub rpm), podziałka w zależności od silnika (benzyna lub Diesel).2.
Wskaźnik temperatury oleju silnikowego.3.Wskaźnik poziomu paliwa. 4.
Wskaźnik temperatury płynu chłodniczego. 5.
Prędkościomierz (km/h lub mph).
6.War tości regulatora lub ogranicznika prędkości.
7. Wskaźnik zmiany biegu ręcznej
skrzyni biegów lub pozycja wybieraka A
.Główny potencjometr oświetlenia.
B.Wyświetlenie dziennika alertów.
Przypomnienie informacji ser wisowej. C.Zerowanie dziennego licznika przebiegu.
i bie
g w ręcznej zautomatyzowanej lub
automatycznej skrzyni biegów. 8. Strefa wyświetlania: komunikaty alarmowe lub o stanie funkcji, komputer pokładowy. 9.Dzienny licznik przebiegu kilometrów (kmlub mile).
10. Automatyczna praca wycieraczek
Licznik serwisowy (km lub mile) następnie,
licznik całkowitego przebiegu.
Obydwie funkcje wyświetlają sięsukcesywnie po włączeniu zapłonu.

Tarcze i wyświetlacze Przyciski sterowania

1
23
Kontrola jazdy
Kontrolki
Sygnalizatory wzrokowe informują kierowcę o
włączeniu danego systemu (kontrolki działania
lub wyłączenia) lub o pojawieniu się usterki(kontrolka alarmowa).
Po włączeniu zapłonu

Niektóre kontrolki alarmowe włączają się na
kilka sekund w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinn
y
zgasnąć.
Jeżeli świecą się przez cały czas należy przed
ruszeniem sprawdzić znaczenie danego alarmu.


Ostrzeżenia powiązane

Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat na
wyświetlaczu w zestawie wskaźników.
Kontrolka może zaświecić się na stałe lub migać.

Niektóre kontrolki mogą posiadać dwa tryby sygnalizacji. Tylko na podstawiezwiązku sygnału kontrolki ze stanem
pracy samochodu można stwierdzić, czy jest to sytuacja normalna, czy pojawiła się usterka.
1
2
2
2
3
3
3
2
3
3
Na postoju
za pomocą pokrętła z lewejstrony kierownicy wchodzić w poszczeg

1
25
Kontrola jazdy
KontrolkaStanPrzyczynaDziałanie / Uwagi



Świece żarowe -Diesel

na stałe. Przycisk " START/STOP"został wciśnięty (Zapłon). Przed rozruchem zaczekać na z
gaśnięcie kontrolki.
Po zgaśnięciu, rozruch jest natychmiastowy, pod
warunkiem naciskania cały czas pedału hamulca
w przypadku samochod

1
27
Kontrola jazdy
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu. Może temu towarzyszyć sygnał dźwiękowy i komunikat na wyświetlaczu w zestawie wskaźnik

1
29
Kontrola jazdy

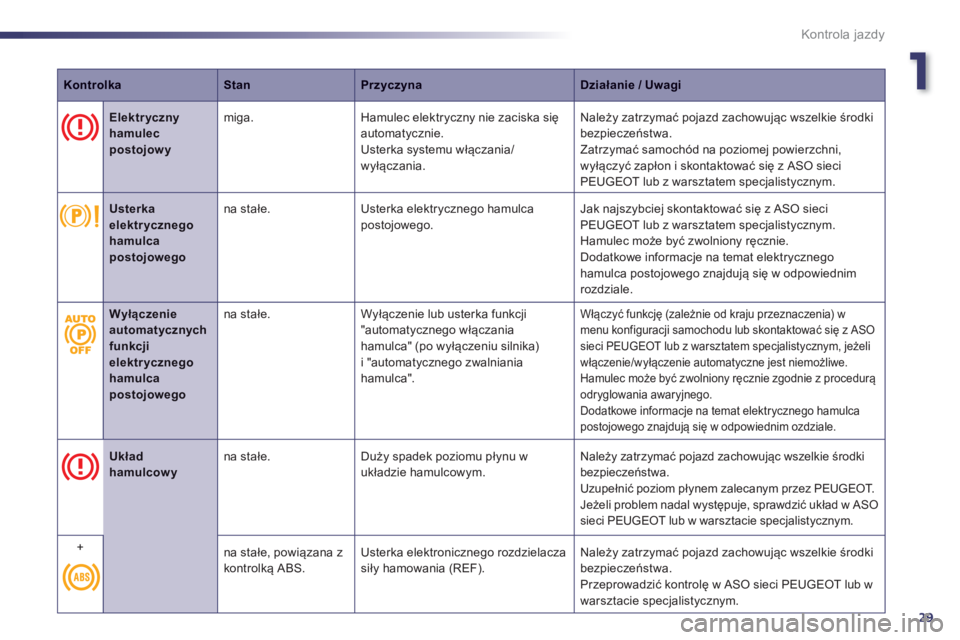

KontrolkaStanPrzyczynaDziałanie / Uwagi



Elektryczny hamulec postojowy


miga. Hamulec elektryczny nie zaciska się
automatycznie.
Usterka systemu włączania/
w
yłączania. Należ
y zatrzymać pojazd zachowując wszelkie środki
bezpieczeństwa.
Zatrz
ymać samochód na poziomej powierzchni,
w
yłączyć zapłon i skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.


Usterka elektrycznego hamulca postojowego


na stałe. Usterka elektrycznego hamulca postojowego. Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Hamulec może być zwolniony ręcznie.
Dodatkowe informacje na temat elektrycznego hamulca postojowego znajdują się w odpowiednim
rozdziale.


Układ hamulcowy

na stałe. Duży spadek poziomu płynu w
układzie hamulcowym. Należy zatrzymać pojazd zachowując wszelkie środki bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez PEUGEOT.
Jeżeli problem nadal występuje, sprawdzić układ w ASOsieci PEUGEOT lub w warsztacie specjalistycznym.
+

na stałe, powiązana z
kontrolką ABS. Usterka elektronicznego rozdzielacza siły hamowania (REF). Należy zatrzymać pojazd zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrol
ę w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyłączenieautomatycznych funkcji elektrycznego hamulca postojowego


na stałe. Wyłączenie lub usterka funkcji
"automatycznego włączania hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania hamulca".
Włączyć funkcję (zależnie od kraju przeznaczenia) wmenu konfiguracji samochodu lub skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym, jeżeli
włączenie/wyłączenie automatyczne jest niemożliwe.
Hamulec może być zwolniony ręcznie zgodnie z procedurą
odryglowania awaryjnego.
Dodatkowe informacje na temat elektrycznego hamulca postojowego znajdują się w odpowiednim ozdziale.
